Двобарабанна обчісуюча жатка з евольвентним профілем верхнього кожуха

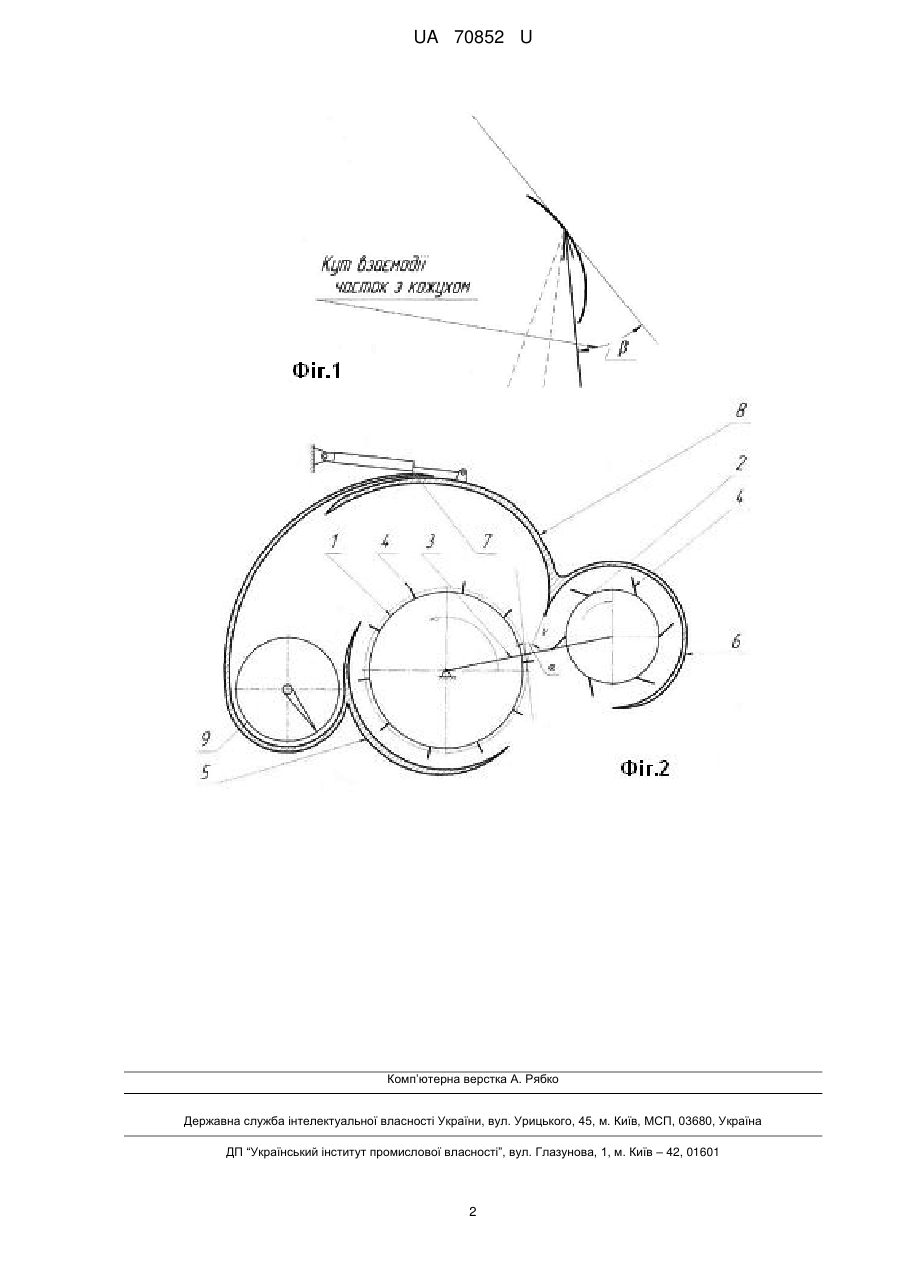

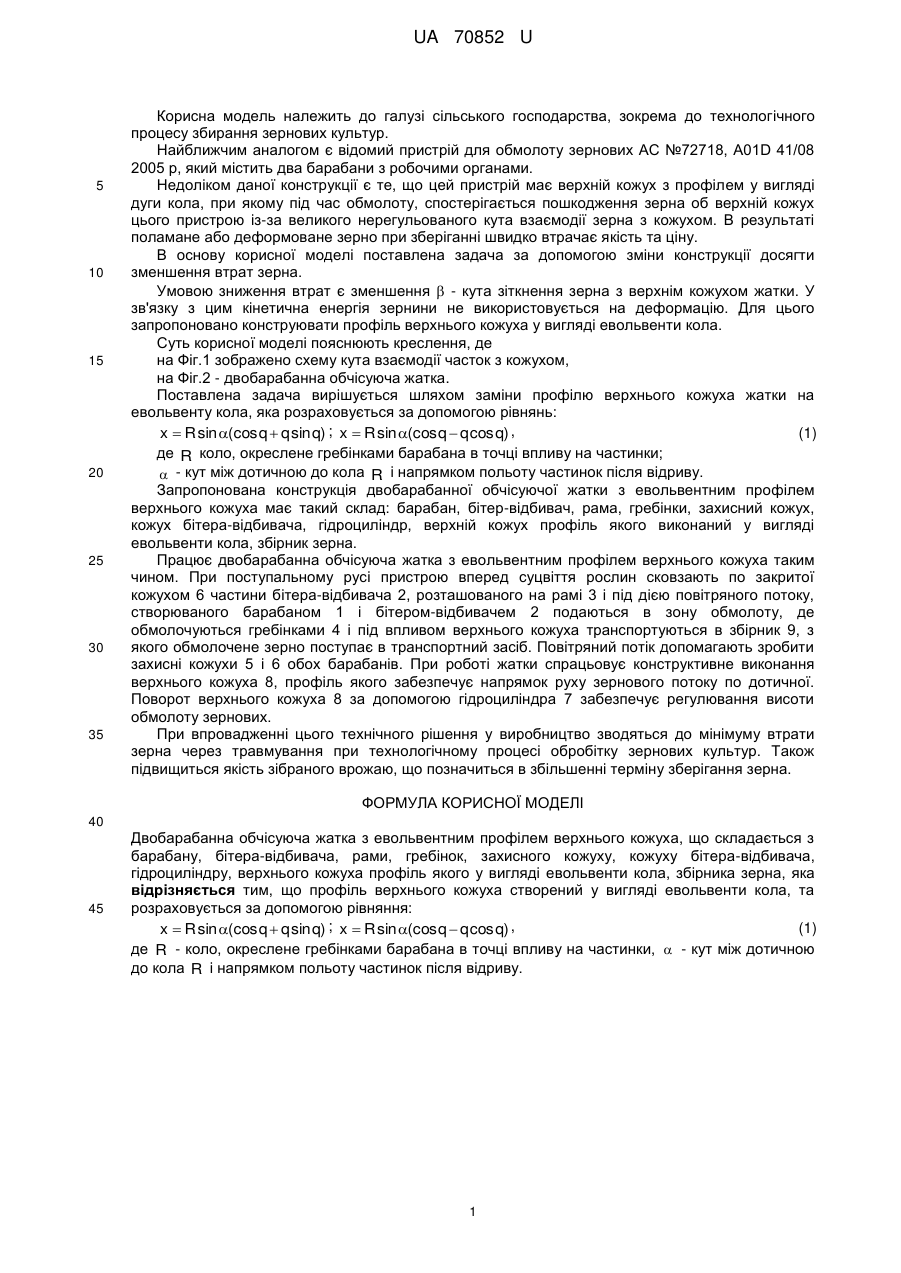

Реферат: UA 70852 U UA 70852 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства, зокрема до технологічного процесу збирання зернових культур. Найближчим аналогом є відомий пристрій для обмолоту зернових АС №72718, А01D 41/08 2005 р, який містить два барабани з робочими органами. Недоліком даної конструкції є те, що цей пристрій має верхній кожух з профілем у вигляді дуги кола, при якому під час обмолоту, спостерігається пошкодження зерна об верхній кожух цього пристрою із-за великого нерегульованого кута взаємодії зерна з кожухом. В результаті поламане або деформоване зерно при зберіганні швидко втрачає якість та ціну. В основу корисної моделі поставлена задача за допомогою зміни конструкції досягти зменшення втрат зерна. Умовою зниження втрат є зменшення  - кута зіткнення зерна з верхнім кожухом жатки. У зв'язку з цим кінетична енергія зернини не використовується на деформацію. Для цього запропоновано конструювати профіль верхнього кожуха у вигляді евольвенти кола. Суть корисної моделі пояснюють креслення, де на Фіг.1 зображено схему кута взаємодії часток з кожухом, на Фіг.2 - двобарабанна обчісуюча жатка. Поставлена задача вирішується шляхом заміни профілю верхнього кожуха жатки на евольвенту кола, яка розраховується за допомогою рівнянь: (1) x  R sin (cos q  q sin q) ; x  R sin (cos q  q cos q) , де R коло, окреслене гребінками барабана в точці впливу на частинки;  - кут між дотичною до кола R і напрямком польоту частинок після відриву. Запропонована конструкція двобарабанної обчісуючої жатки з евольвентним профілем верхнього кожуха має такий склад: барабан, бітер-відбивач, рама, гребінки, захисний кожух, кожух бітера-відбивача, гідроциліндр, верхній кожух профіль якого виконаний у вигляді евольвенти кола, збірник зерна. Працює двобарабанна обчісуюча жатка з евольвентним профілем верхнього кожуха таким чином. При поступальному русі пристрою вперед суцвіття рослин сковзають по закритої кожухом 6 частини бітера-відбивача 2, розташованого на рамі 3 і під дією повітряного потоку, створюваного барабаном 1 і бітером-відбивачем 2 подаються в зону обмолоту, де обмолочуються гребінками 4 і під впливом верхнього кожуха транспортуються в збірник 9, з якого обмолочене зерно поступає в транспортний засіб. Повітряний потік допомагають зробити захисні кожухи 5 і 6 обох барабанів. При роботі жатки спрацьовує конструктивне виконання верхнього кожуха 8, профіль якого забезпечує напрямок руху зернового потоку по дотичної. Поворот верхнього кожуха 8 за допомогою гідроциліндра 7 забезпечує регулювання висоти обмолоту зернових. При впровадженні цього технічного рішення у виробництво зводяться до мінімуму втрати зерна через травмування при технологічному процесі обробітку зернових культур. Також підвищиться якість зібраного врожаю, що позначиться в збільшенні терміну зберігання зерна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Двобарабанна обчісуюча жатка з евольвентним профілем верхнього кожуха, що складається з барабану, бітера-відбивача, рами, гребінок, захисного кожуху, кожуху бітера-відбивача, гідроциліндру, верхнього кожуха профіль якого у вигляді евольвенти кола, збірника зерна, яка відрізняється тим, що профіль верхнього кожуха створений у вигляді евольвенти кола, та розраховується за допомогою рівняння: (1) x  R sin (cos q  q sin q) ; x  R sin (cos q  q cos q) , де R - коло, окреслене гребінками барабана в точці впливу на частинки,  - кут між дотичною до кола R і напрямком польоту частинок після відриву. 1 UA 70852 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
