Гідропневмомеханічний акумулятор

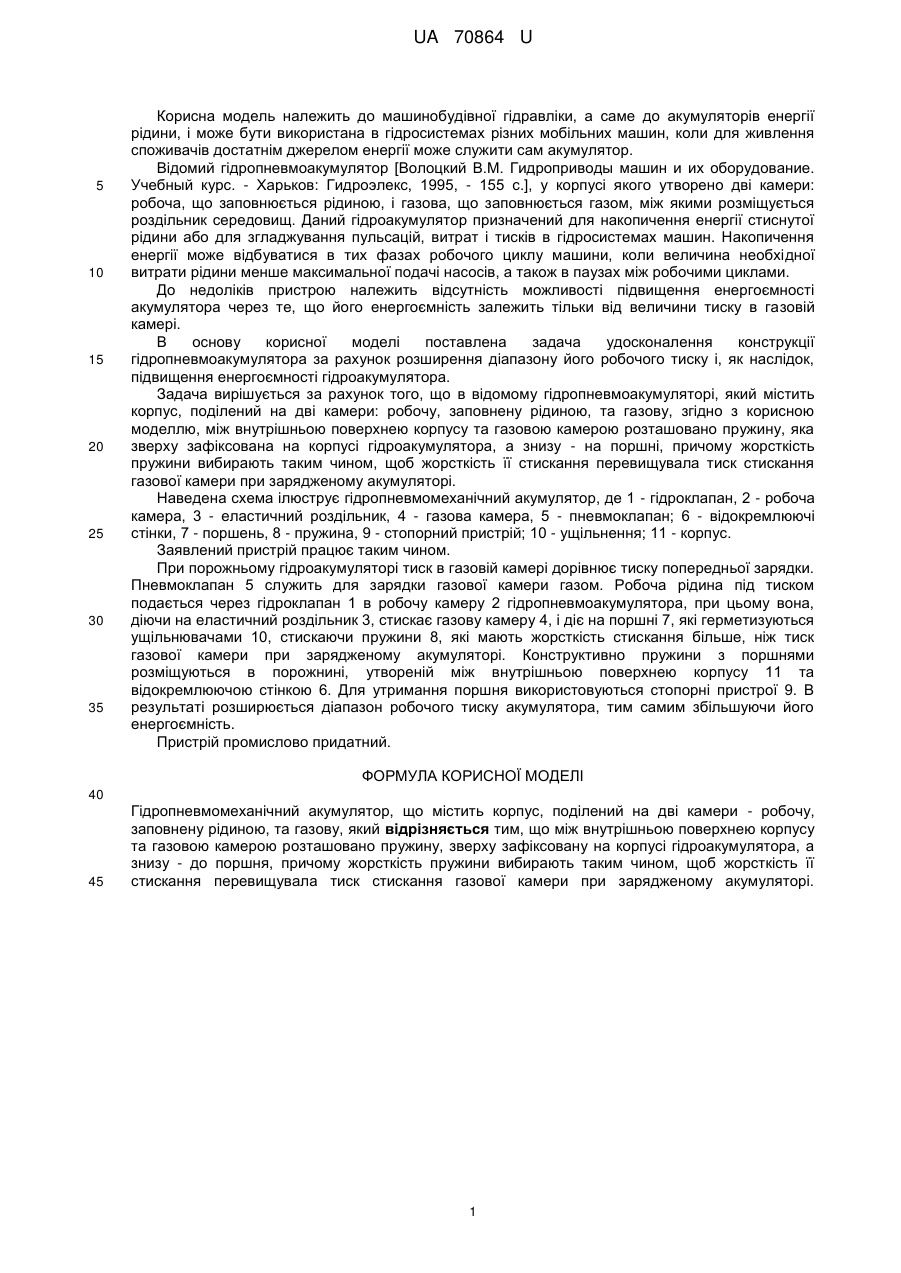

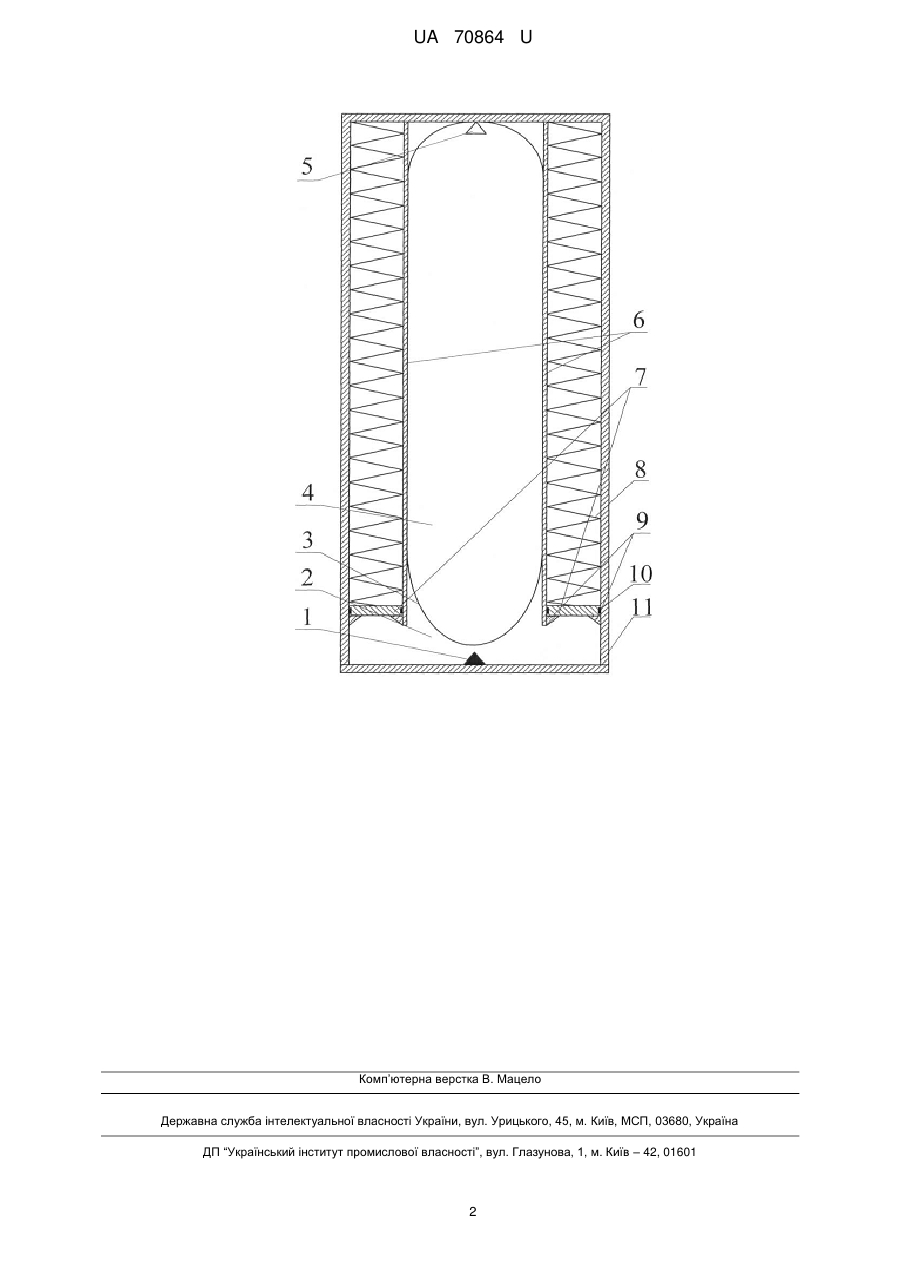

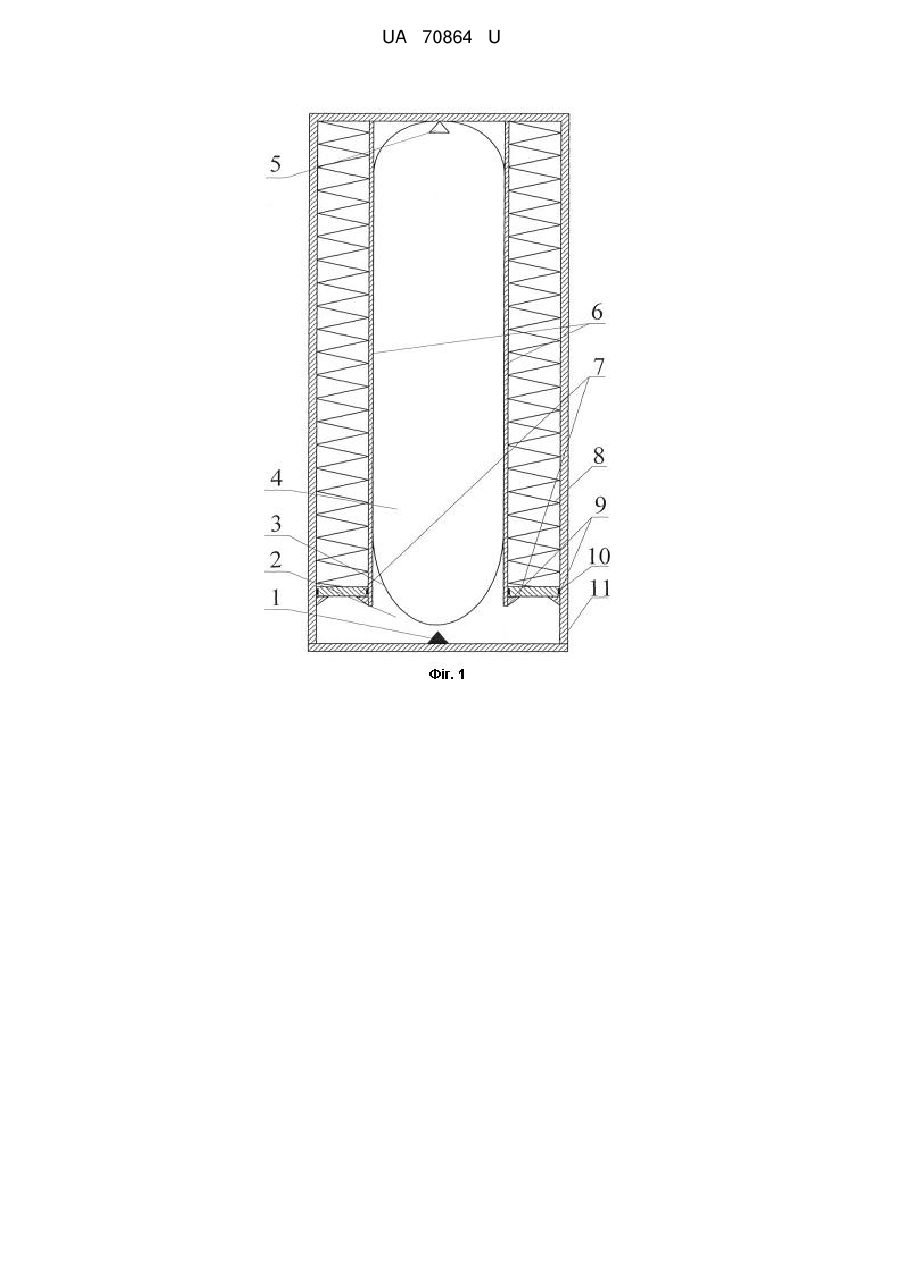

Реферат: Гідропневмомеханічний акумулятор містить корпус, поділений на дві камери - робочу, заповнену рідиною, та газову. Між внутрішньою поверхнею корпусу та газовою камерою розташовано пружину, зверху зафіксовану на корпусі гідроакумулятора, а знизу - до поршня. Жорсткість пружини вибирають таким чином, щоб жорсткість її стискання перевищувала тиск стискання газової камери при зарядженому акумуляторі. UA 70864 U (12) UA 70864 U UA 70864 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудівної гідравліки, а саме до акумуляторів енергії рідини, і може бути використана в гідросистемах різних мобільних машин, коли для живлення споживачів достатнім джерелом енергії може служити сам акумулятор. Відомий гідропневмоакумулятор [Волоцкий В.М. Гидроприводы машин и их оборудование. Учебный курс. - Харьков: Гидроэлекс, 1995, - 155 с.], у корпусі якого утворено дві камери: робоча, що заповнюється рідиною, і газова, що заповнюється газом, між якими розміщується роздільник середовищ. Даний гідроакумулятор призначений для накопичення енергії стиснутої рідини або для згладжування пульсацій, витрат і тисків в гідросистемах машин. Накопичення енергії може відбуватися в тих фазах робочого циклу машини, коли величина необхідної витрати рідини менше максимальної подачі насосів, а також в паузах між робочими циклами. До недоліків пристрою належить відсутність можливості підвищення енергоємності акумулятора через те, що його енергоємність залежить тільки від величини тиску в газовій камері. В основу корисної моделі поставлена задача удосконалення конструкції гідропневмоакумулятора за рахунок розширення діапазону його робочого тиску і, як наслідок, підвищення енергоємності гідроакумулятора. Задача вирішується за рахунок того, що в відомому гідропневмоакумуляторі, який містить корпус, поділений на дві камери: робочу, заповнену рідиною, та газову, згідно з корисною моделлю, між внутрішньою поверхнею корпусу та газовою камерою розташовано пружину, яка зверху зафіксована на корпусі гідроакумулятора, а знизу - на поршні, причому жорсткість пружини вибирають таким чином, щоб жорсткість її стискання перевищувала тиск стискання газової камери при зарядженому акумуляторі. Наведена схема ілюструє гідропневмомеханічний акумулятор, де 1 - гідроклапан, 2 - робоча камера, 3 - еластичний роздільник, 4 - газова камера, 5 - пневмоклапан; 6 - відокремлюючі стінки, 7 - поршень, 8 - пружина, 9 - стопорний пристрій; 10 - ущільнення; 11 - корпус. Заявлений пристрій працює таким чином. При порожньому гідроакумуляторі тиск в газовій камері дорівнює тиску попередньої зарядки. Пневмоклапан 5 служить для зарядки газової камери газом. Робоча рідина під тиском подається через гідроклапан 1 в робочу камеру 2 гідропневмоакумулятора, при цьому вона, діючи на еластичний роздільник 3, стискає газову камеру 4, і діє на поршні 7, які герметизуються ущільнювачами 10, стискаючи пружини 8, які мають жорсткість стискання більше, ніж тиск газової камери при зарядженому акумуляторі. Конструктивно пружини з поршнями розміщуються в порожнині, утвореній між внутрішньою поверхнею корпусу 11 та відокремлюючою стінкою 6. Для утримання поршня використовуються стопорні пристрої 9. В результаті розширюється діапазон робочого тиску акумулятора, тим самим збільшуючи його енергоємність. Пристрій промислово придатний. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Гідропневмомеханічний акумулятор, що містить корпус, поділений на дві камери - робочу, заповнену рідиною, та газову, який відрізняється тим, що між внутрішньою поверхнею корпусу та газовою камерою розташовано пружину, зверху зафіксовану на корпусі гідроакумулятора, а знизу - до поршня, причому жорсткість пружини вибирають таким чином, щоб жорсткість її стискання перевищувала тиск стискання газової камери при зарядженому акумуляторі. 1 UA 70864 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
