Газогідравлічний акумулятор

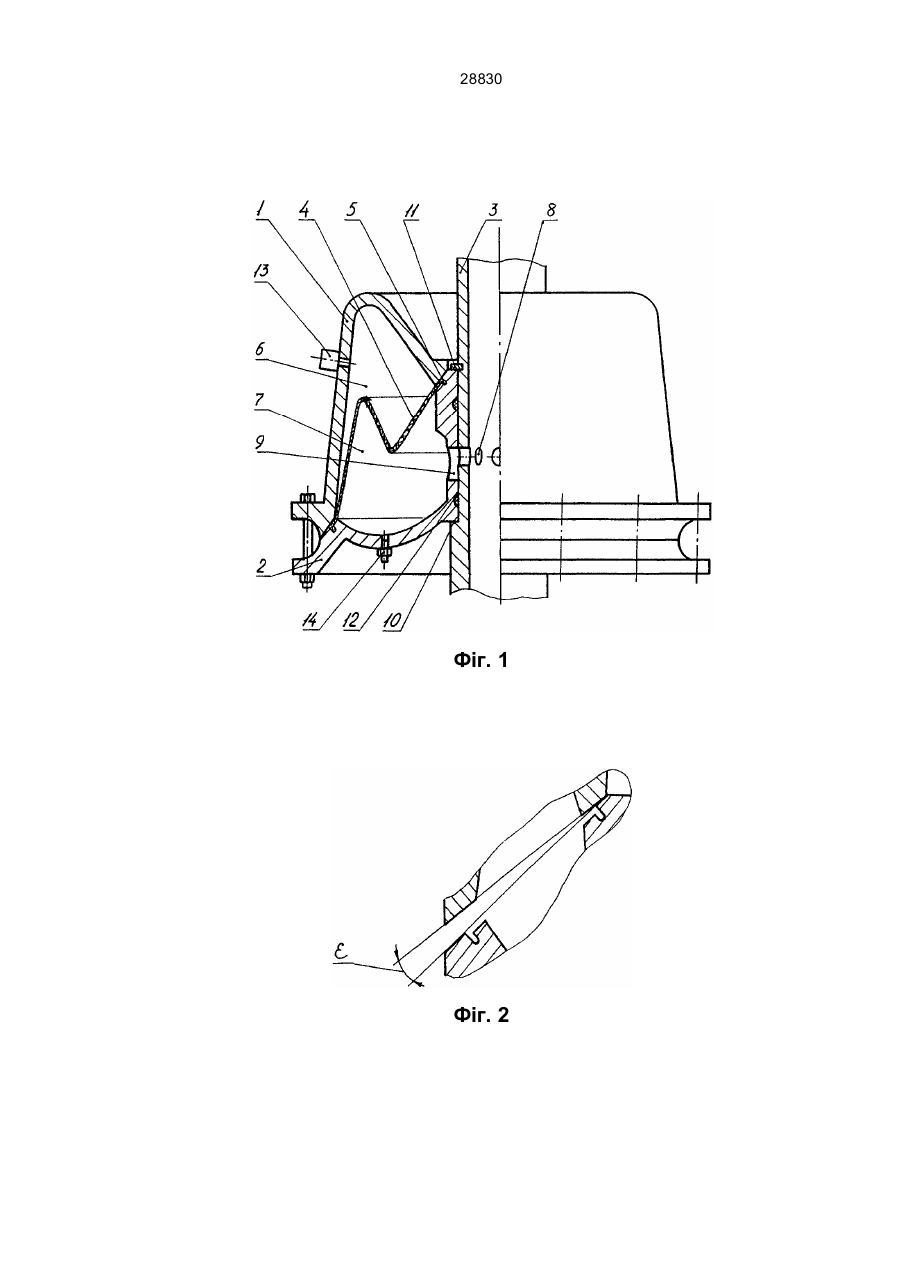

28830 Винахід відноситься до області машинобуду-вання і може бути використаний як джерело аварі-йного живлення окремих гілок гідросистеми при ві-дмові або відключенні насосу, а також в приводі випробувального вібраційного стенду. Відомий пневмогідравлічний акумулятор (Гід-равліка, гідромашини і гідроприводи: підручник для машинобудівних вузів / Т.Н. Башта та ін. - 2е вид., перероб. - М.: Машинобудування, 1982 - с. 411-413, рис. 3.118), який складається з сфери-ної посудини та діафрагмового роздільника сере-довища. Недоліками такого пневмогідравлічного акумулятора є великі габаритні розміри та велика довжина каналу з'єднуючого гідравлічну порожни-ну пневмогідравлічного акумулятора та гідросис-тему. Відомий гідроакумулятор встановлений на трубопроводі (Заявка Японии № 61-18041, МКИ F15B1/047, опубл. 1987, ИСМ № 4, стр. 27), що має верхню частину у вигляді перекинутої чаші та нижню кришку, що мають в центрі отвори, через які пролягає трубопровід. В середині посудини встановлена діафрагма у вигляді рупору, зовніш-ній край якої затиснуто між верхньою та нижньою частинами корпусу, а внутрішній між верхньою частиною та кільцем надітим на трубопровід. Діа-фрагма розділяє внутрішню порожнину гідроакуму-лятора на верхню камеру, наповнену газом та ни-жню камеру для робочої рідини. Корпус гідроаку-мулятора встановлено на трубопроводі. Недоліка-ми такого гідроакумулятора є велика довжина ка-налів та складність виготовлення. Найбільш близьким до цього винаходу є гідро-акумулятор встановлений на трубопроводі (Заявка Японии № 61-18042, МКИ F15B1/047, опубл. 1987, ИСМ № 4, стр. 27). Гідроакумулятор представляє собою посудину, що має дві частини виконані на центральній дільниці у вигляді трубок. В середині посудини встановлена кільцева діафрагма, зовні-шні та внутрішні фланці якої затиснуті поміж части-нами. Внутрішня порожнина гідроакумулятора роз-ділена цією діафрагмою на верхню камеру, напов-нену газом та нижню камеру для робочої рідини. Трубопровід, на якому встановлений гідроакумуля-тор, має отвори, трубка нижньої частини, в якій ро-зташована камера для робочої рідини, має канали. Для кріплення гідроакумулятора в положенні, при якому канали з'єднані з отворами в трубопроводі, трубопровід має упор та різь на яку нагвинчується гайка. Недоліком такого гідроакумулятора є велика довжина каналів що з'єднують нижню частину з гі-дролінією. В основу винаходу поставлена задача створе-ння такого газогідравлічного акумулятора, в якому нове виконання конструкції акумулятора знижує гі-дравлічні втрати в циклі зарядки-розрядки, що під-вищує герметичність газогідравлічного акумулято-ра та збільшує діапазон регулювання. Поставлена задача вирішується тим, що в га-зогідравлічному акумуляторі, що містить дві части-ни верхню та нижню, кільцеву діафрагму з внутрі-шніми та зовнішніми фланцями, внутрішню порож-нину розділену цією діафрагмою на верхню каме-ру, наповнену газом, та нижню камеру для робочої рідини, трубопровід з отворами та упором, згідно винаходу, верхня камера, наповнена газом, має можливість підключення до компресора через запі-рний клапан і поверхні верхньої та нижньої частин, що з'єднані, виконані конічними, та кут конусу з'єд-наної поверхні верхньої частини виконано більшим на величину що забезпечує компенсацію пружної деформації верхньої та нижньої частин, а сумарна площа отворів, якими з'єднано нижню камеру для робочої рідини з трубопроводом, дорівнює площі розрізу трубопроводу. На фіг. 1 зображена конструкція запропонова-ного газогідравлічного акумулятора. На фіг. 2 зображений кут e компенсації пружної деформації ве-рхньої та нижньої частин. Газогідравлічний акумулятор представляє со-бою посудину, що має дві частини - верхню 1 та нижню 2, які мають в центрі отвори в яких розта-шовано трубопровід 3. В середині посудини вста-новлена кільцева діафрагма 4, внутрішній та зовні-шній краї якої, з фланцями 5, затиснуті поміж верх-ньою частиною 1 та нижньою частиною 2. Цією ді-афрагмою розділено внутрішню порожнину посу-дини на верхню камеру 6, наповнену газом, та ни-жню камеру 7 для робочої рідини. Трубопровід, на якому встановлено газогідравлічний акумулятор, має отвори 8, а нижня частина 2, в якій розташова-на камера 7, має ряд радіальних отворів 9. Для кріплення газогідравлічного акумулятора в положенні, при якому отвори 8 з'єднані з отворами 9, трубопровід має упор 10 та кільцеву проточку, в якій розташоване кільце пружинне 11. Для попере-дження протікання, нижня частина 2 має ущільнен-ня 12. Для зміни тиску газу в верхній камері 6 на верхній частині 1 встановлено запірний клапан 13. Нижня камера 7, для робочої рідини, може бути з'єднана з насосом через штуцер 14. Пристрій працює таким чином. Верхня каме-ра 6 заповнена стислим газом з деяким початко-вим тиском зарядки. В циклі зарядки при подачі в нижню камеру 7 робочої рідини через отвори 8 та 9, об'єм верхньої камери 6 зменшується, внас-лідок чого тиск газу збільшується, сягаючи в кінці зарядки рідиною деякого заданого максимального значення. В циклі розрядки робоча рідина витікає з нижньої камери 7 через отвори 8 та 9 в трубопро-від 3, об'єм верхньої камери 6 збільшується, тиск газу зменшується до початкового тиску зарядки. 28830 Фіг. 1 Фіг. 2
