Втулка ущільнювальна

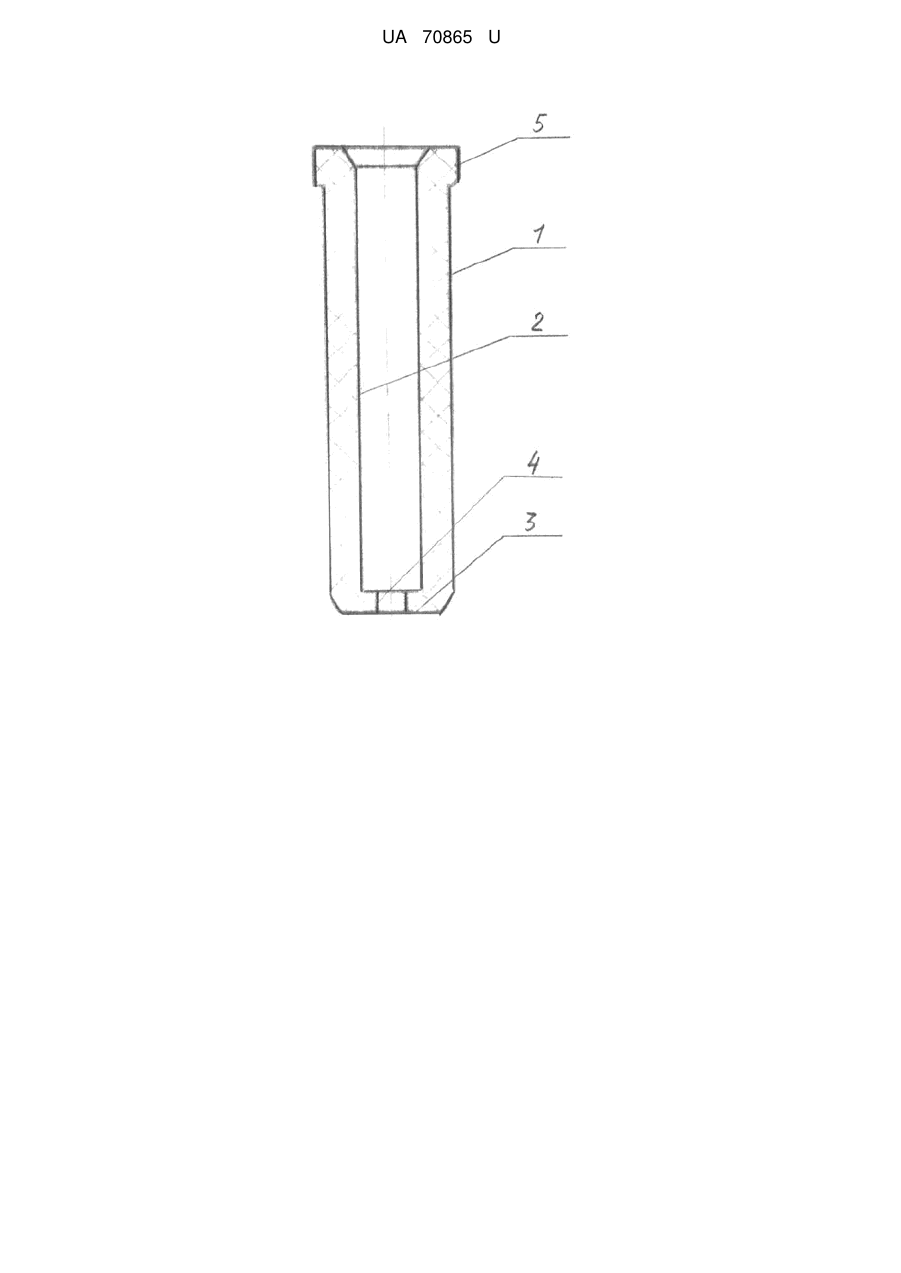

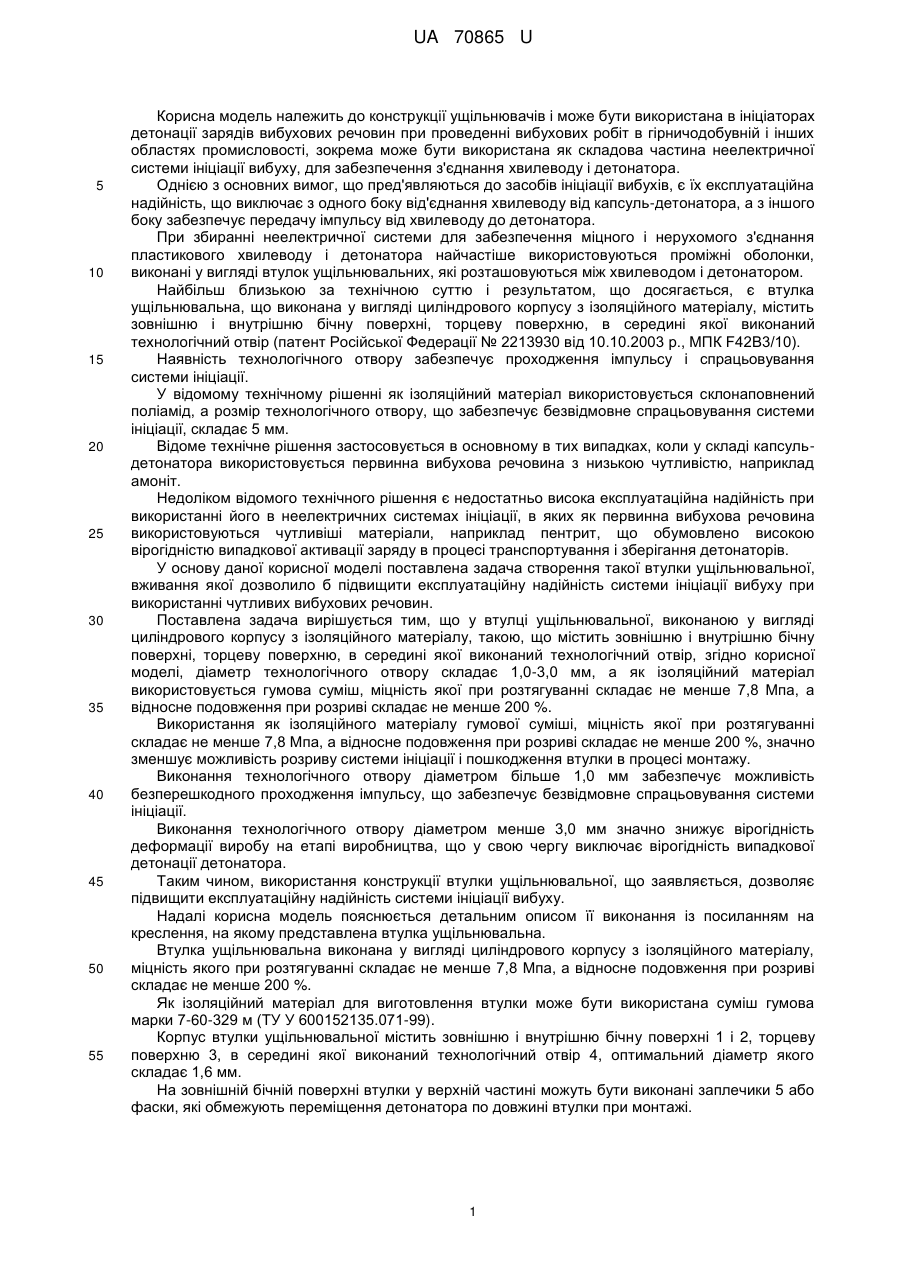

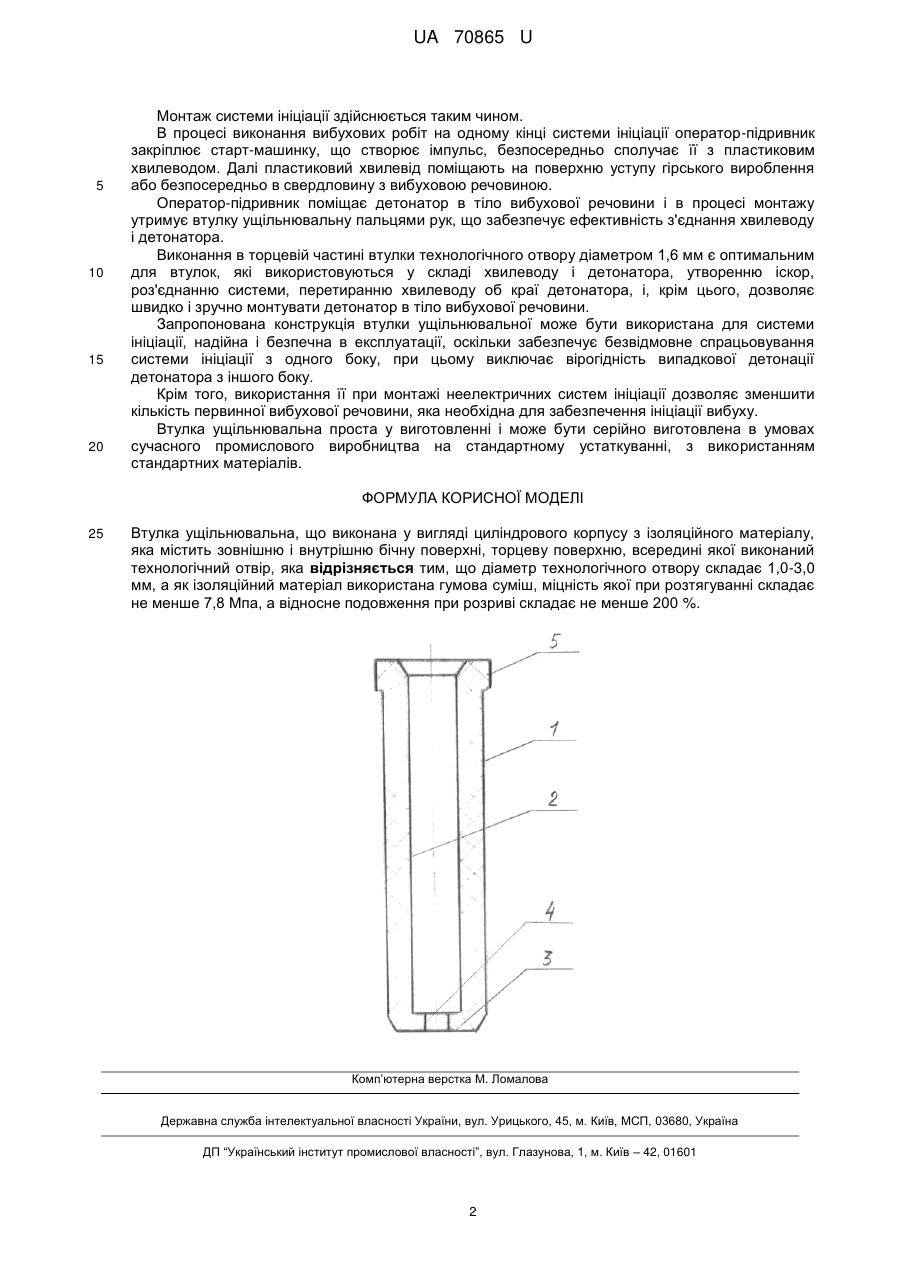

Реферат: UA 70865 U UA 70865 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції ущільнювачів і може бути використана в ініціаторах детонації зарядів вибухових речовин при проведенні вибухових робіт в гірничодобувній і інших областях промисловості, зокрема може бути використана як складова частина неелектричної системи ініціації вибуху, для забезпечення з'єднання хвилеводу і детонатора. Однією з основних вимог, що пред'являються до засобів ініціації вибухів, є їх експлуатаційна надійність, що виключає з одного боку від'єднання хвилеводу від капсуль-детонатора, а з іншого боку забезпечує передачу імпульсу від хвилеводу до детонатора. При збиранні неелектричної системи для забезпечення міцного і нерухомого з'єднання пластикового хвилеводу і детонатора найчастіше використовуються проміжні оболонки, виконані у вигляді втулок ущільнювальних, які розташовуються між хвилеводом і детонатором. Найбільш близькою за технічною суттю i результатом, що досягається, є втулка ущільнювальна, що виконана у вигляді циліндрового корпусу з ізоляційного матеріалу, містить зовнішню і внутрішню бічну поверхні, торцеву поверхню, в середині якої виконаний технологічний отвір (патент Російської Федерації № 2213930 від 10.10.2003 р., МПК F42B3/10). Наявність технологічного отвору забезпечує проходження імпульсу і спрацьовування системи ініціації. У відомому технічному рішенні як ізоляційний матеріал використовується склонаповнений поліамід, а розмір технологічного отвору, що забезпечує безвідмовне спрацьовування системи ініціації, складає 5 мм. Відоме технічне рішення застосовується в основному в тих випадках, коли у складі капсульдетонатора використовується первинна вибухова речовина з низькою чутливістю, наприклад амоніт. Недоліком відомого технічного рішення є недостатньо висока експлуатаційна надійність при використанні його в неелектричних системах ініціації, в яких як первинна вибухова речовина використовуються чутливіші матеріали, наприклад пентрит, що обумовлено високою вірогідністю випадкової активації заряду в процесі транспортування і зберігання детонаторів. У основу даної корисної моделі поставлена задача створення такої втулки ущільнювальної, вживання якої дозволило б підвищити експлуатаційну надійність системи ініціації вибуху при використанні чутливих вибухових речовин. Поставлена задача вирішується тим, що у втулці ущільнювальної, виконаною у вигляді циліндрового корпусу з ізоляційного матеріалу, такою, що містить зовнішню і внутрішню бічну поверхні, торцеву поверхню, в середині якої виконаний технологічний отвір, згідно корисної моделі, діаметр технологічного отвору складає 1,0-3,0 мм, а як ізоляційний матеріал використовується гумова суміш, міцність якої при розтягуванні складає не менше 7,8 Мпа, а відносне подовження при розриві складає не менше 200 %. Використання як ізоляційного матеріалу гумової суміші, міцність якої при розтягуванні складає не менше 7,8 Мпа, а відносне подовження при розриві складає не менше 200 %, значно зменшує можливість розриву системи ініціації і пошкодження втулки в процесі монтажу. Виконання технологічного отвору діаметром більше 1,0 мм забезпечує можливість безперешкодного проходження імпульсу, що забезпечує безвідмовне спрацьовування системи ініціації. Виконання технологічного отвору діаметром менше 3,0 мм значно знижує вірогідність деформації виробу на етапі виробництва, що у свою чергу виключає вірогідність випадкової детонації детонатора. Таким чином, використання конструкції втулки ущільнювальної, що заявляється, дозволяє підвищити експлуатаційну надійність системи ініціації вибуху. Надалі корисна модель пояснюється детальним описом її виконання із посиланням на креслення, на якому представлена втулка ущільнювальна. Втулка ущільнювальна виконана у вигляді циліндрового корпусу з ізоляційного матеріалу, міцність якого при розтягуванні складає не менше 7,8 Мпа, а відносне подовження при розриві складає не менше 200 %. Як ізоляційний матеріал для виготовлення втулки може бути використана суміш гумова марки 7-60-329 м (ТУ У 600152135.071-99). Корпус втулки ущільнювальної містить зовнішню і внутрішню бічну поверхні 1 і 2, торцеву поверхню 3, в середині якої виконаний технологічний отвір 4, оптимальний діаметр якого складає 1,6 мм. На зовнішній бічній поверхні втулки у верхній частині можуть бути виконані заплечики 5 або фаски, які обмежують переміщення детонатора по довжині втулки при монтажі. 1 UA 70865 U 5 10 15 20 Монтаж системи ініціації здійснюється таким чином. В процесі виконання вибухових робіт на одному кінці системи ініціації оператор-підривник закріплює старт-машинку, що створює імпульс, безпосередньо сполучає її з пластиковим хвилеводом. Далі пластиковий хвилевід поміщають на поверхню уступу гірського вироблення або безпосередньо в свердловину з вибуховою речовиною. Оператор-підривник поміщає детонатор в тіло вибухової речовини і в процесі монтажу утримує втулку ущільнювальну пальцями рук, що забезпечує ефективність з'єднання хвилеводу і детонатора. Виконання в торцевій частині втулки технологічного отвору діаметром 1,6 мм є оптимальним для втулок, які використовуються у складі хвилеводу і детонатора, утворенню іскор, роз'єднанню системи, перетиранню хвилеводу об краї детонатора, і, крім цього, дозволяє швидко і зручно монтувати детонатор в тіло вибухової речовини. Запропонована конструкція втулки ущільнювальної може бути використана для системи ініціації, надійна і безпечна в експлуатації, оскільки забезпечує безвідмовне спрацьовування системи ініціації з одного боку, при цьому виключає вірогідність випадкової детонації детонатора з іншого боку. Крім того, використання її при монтажі неелектричних систем ініціації дозволяє зменшити кількість первинної вибухової речовини, яка необхідна для забезпечення ініціації вибуху. Втулка ущільнювальна проста у виготовленні і може бути серійно виготовлена в умовах сучасного промислового виробництва на стандартному устаткуванні, з використанням стандартних матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 Втулка ущільнювальна, що виконана у вигляді циліндрового корпусу з ізоляційного матеріалу, яка містить зовнішню і внутрішню бічну поверхні, торцеву поверхню, всередині якої виконаний технологічний отвір, яка відрізняється тим, що діаметр технологічного отвору складає 1,0-3,0 мм, а як ізоляційний матеріал використана гумова суміш, міцність якої при розтягуванні складає не менше 7,8 Мпа, а відносне подовження при розриві складає не менше 200 %. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
