Спосіб реконструкції багатоповерхових будівель

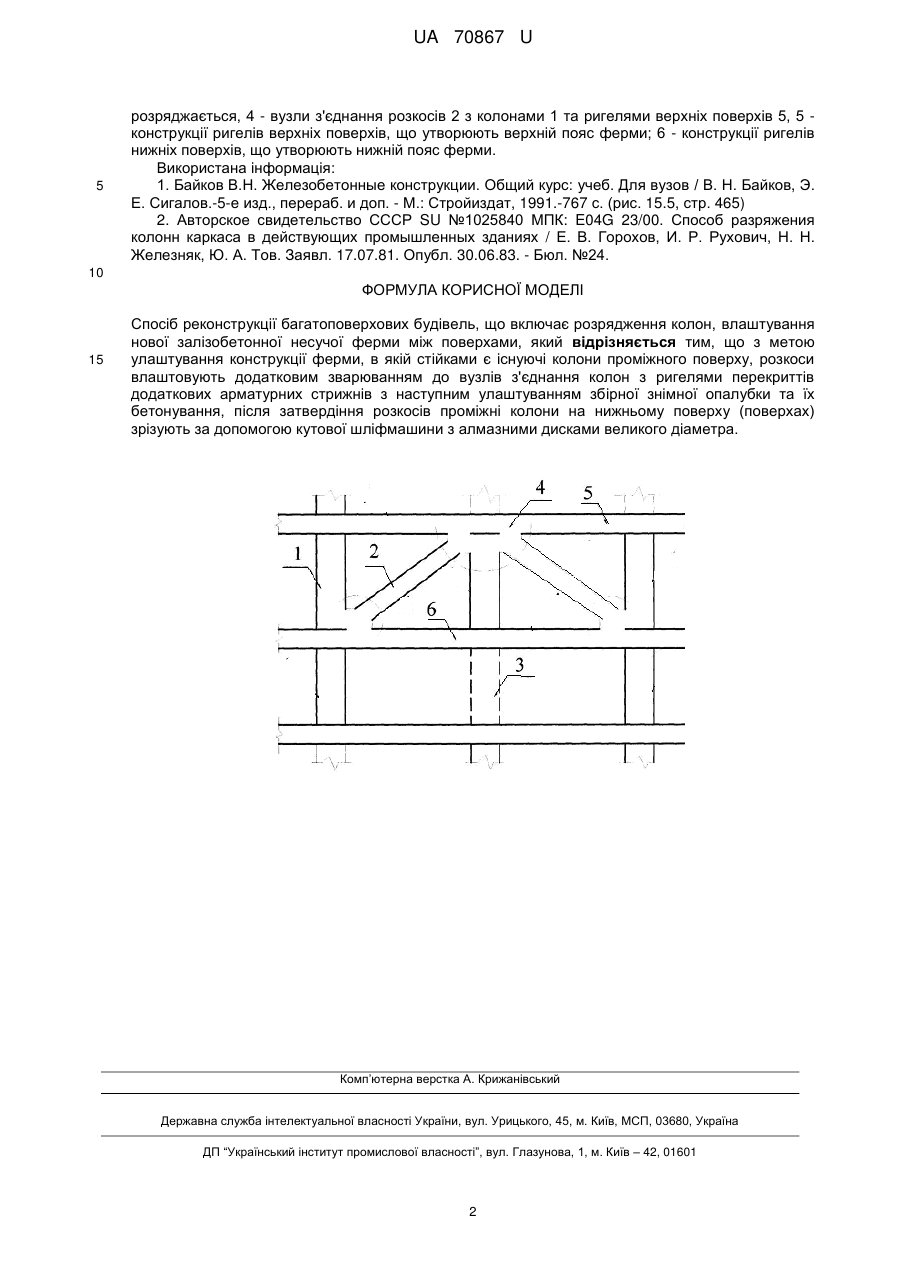

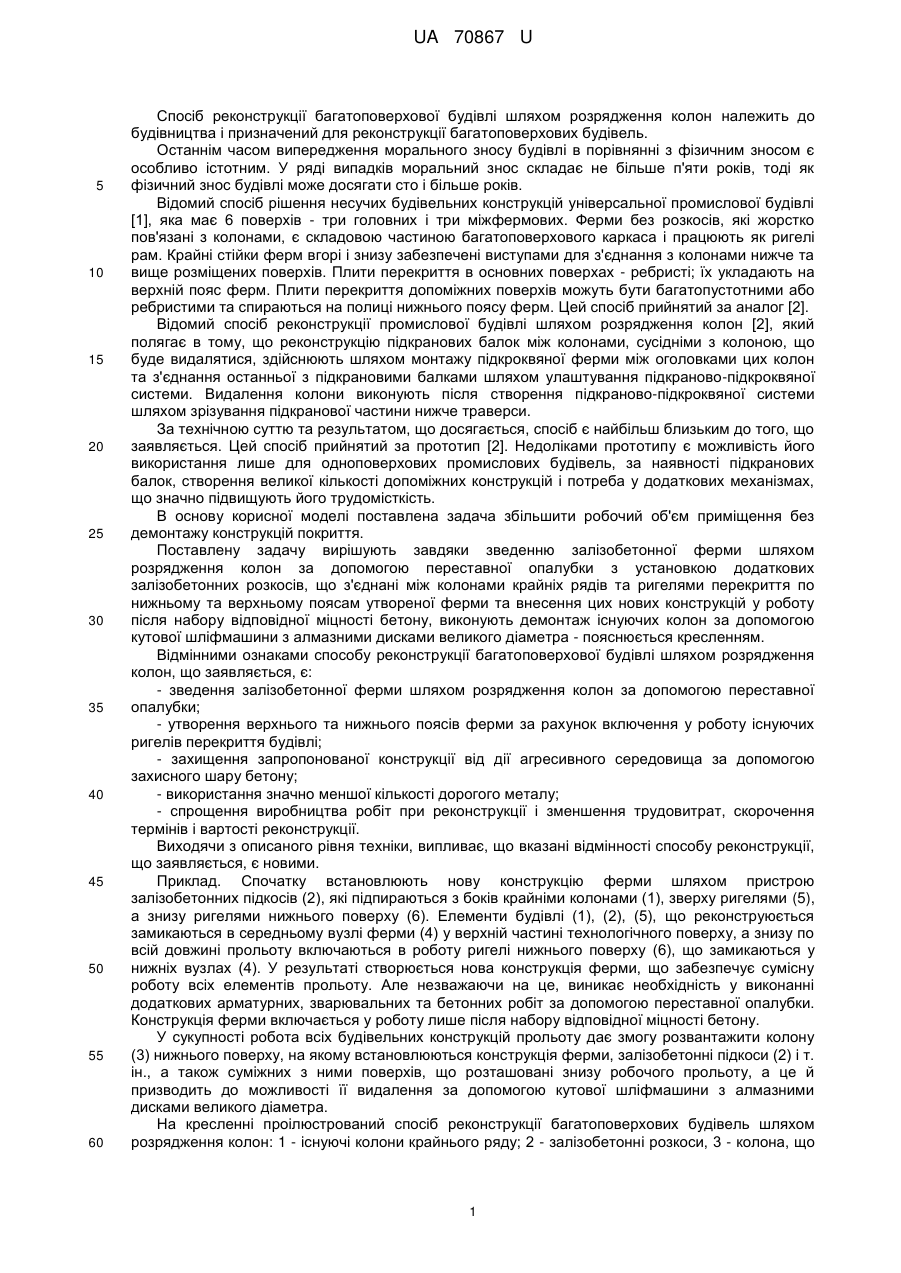

Реферат: Спосіб реконструкції багатоповерхових будівель включає розрядження колон, влаштування нової залізобетонної несучої ферми між поверхами. Улаштування конструкції ферми, в якій стійками є існуючі колони проміжного поверху, розкоси влаштовують додатковим зварюванням до вузлів з'єднання колон з ригелями перекриттів додаткових арматурних стрижнів з наступним улаштуванням збірної знімної опалубки та їх бетонування. Після затвердіння розкосів проміжні колони на нижньому поверху (поверхах) зрізують за допомогою кутової шліфмашини з алмазними дисками великого діаметра. UA 70867 U (54) СПОСІБ РЕКОНСТРУКЦІЇ БАГАТОПОВЕРХОВИХ БУДІВЕЛЬ UA 70867 U UA 70867 U 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб реконструкції багатоповерхової будівлі шляхом розрядження колон належить до будівництва і призначений для реконструкції багатоповерхових будівель. Останнім часом випередження морального зносу будівлі в порівнянні з фізичним зносом є особливо істотним. У ряді випадків моральний знос складає не більше п'яти років, тоді як фізичний знос будівлі може досягати сто і більше років. Відомий спосіб рішення несучих будівельних конструкцій універсальної промислової будівлі [1], яка має 6 поверхів - три головних і три міжфермових. Ферми без розкосів, які жорстко пов'язані з колонами, є складовою частиною багатоповерхового каркаса і працюють як ригелі рам. Крайні стійки ферм вгорі і знизу забезпечені виступами для з'єднання з колонами нижче та вище розміщених поверхів. Плити перекриття в основних поверхах - ребристі; їх укладають на верхній пояс ферм. Плити перекриття допоміжних поверхів можуть бути багатопустотними або ребристими та спираються на полиці нижнього поясу ферм. Цей спосіб прийнятий за аналог [2]. Відомий спосіб реконструкції промислової будівлі шляхом розрядження колон [2], який полягає в тому, що реконструкцію підкранових балок між колонами, сусідніми з колоною, що буде видалятися, здійснюють шляхом монтажу підкроквяної ферми між оголовками цих колон та з'єднання останньої з підкрановими балками шляхом улаштування підкраново-підкроквяної системи. Видалення колони виконують після створення підкраново-підкроквяної системи шляхом зрізування підкранової частини нижче траверси. За технічною суттю та результатом, що досягається, спосіб є найбільш близьким до того, що заявляється. Цей спосіб прийнятий за прототип [2]. Недоліками прототипу є можливість його використання лише для одноповерхових промислових будівель, за наявності підкранових балок, створення великої кількості допоміжних конструкцій і потреба у додаткових механізмах, що значно підвищують його трудомісткість. В основу корисної моделі поставлена задача збільшити робочий об'єм приміщення без демонтажу конструкцій покриття. Поставлену задачу вирішують завдяки зведенню залізобетонної ферми шляхом розрядження колон за допомогою переставної опалубки з установкою додаткових залізобетонних розкосів, що з'єднані між колонами крайніх рядів та ригелями перекриття по нижньому та верхньому поясам утвореної ферми та внесення цих нових конструкцій у роботу після набору відповідної міцності бетону, виконують демонтаж існуючих колон за допомогою кутової шліфмашини з алмазними дисками великого діаметра - пояснюється кресленням. Відмінними ознаками способу реконструкції багатоповерхової будівлі шляхом розрядження колон, що заявляється, є: - зведення залізобетонної ферми шляхом розрядження колон за допомогою переставної опалубки; - утворення верхнього та нижнього поясів ферми за рахунок включення у роботу існуючих ригелів перекриття будівлі; - захищення запропонованої конструкції від дії агресивного середовища за допомогою захисного шару бетону; - використання значно меншої кількості дорогого металу; - спрощення виробництва робіт при реконструкції і зменшення трудовитрат, скорочення термінів і вартості реконструкції. Виходячи з описаного рівня техніки, випливає, що вказані відмінності способу реконструкції, що заявляється, є новими. Приклад. Спочатку встановлюють нову конструкцію ферми шляхом пристрою залізобетонних підкосів (2), які підпираються з боків крайніми колонами (1), зверху ригелями (5), а знизу ригелями нижнього поверху (6). Елементи будівлі (1), (2), (5), що реконструюється замикаються в середньому вузлі ферми (4) у верхній частині технологічного поверху, а знизу по всій довжині прольоту включаються в роботу ригелі нижнього поверху (6), що замикаються у нижніх вузлах (4). У результаті створюється нова конструкція ферми, що забезпечує сумісну роботу всіх елементів прольоту. Але незважаючи на це, виникає необхідність у виконанні додаткових арматурних, зварювальних та бетонних робіт за допомогою переставної опалубки. Конструкція ферми включається у роботу лише після набору відповідної міцності бетону. У сукупності робота всіх будівельних конструкцій прольоту дає змогу розвантажити колону (3) нижнього поверху, на якому встановлюються конструкція ферми, залізобетонні підкоси (2) і т. ін., а також суміжних з ними поверхів, що розташовані знизу робочого прольоту, а це й призводить до можливості її видалення за допомогою кутової шліфмашини з алмазними дисками великого діаметра. На кресленні проілюстрований спосіб реконструкції багатоповерхових будівель шляхом розрядження колон: 1 - існуючі колони крайнього ряду; 2 - залізобетонні розкоси, 3 - колона, що 1 UA 70867 U 5 розряджається, 4 - вузли з'єднання розкосів 2 з колонами 1 та ригелями верхніх поверхів 5, 5 конструкції ригелів верхніх поверхів, що утворюють верхній пояс ферми; 6 - конструкції ригелів нижніх поверхів, що утворюють нижній пояс ферми. Використана інформація: 1. Байков В.Н. Железобетонные конструкции. Общий курс: учеб. Для вузов / В. Η. Байков, Э. Ε. Сигалов.-5-е изд., перераб. и доп. - М.: Стройиздат, 1991.-767 с. (рис. 15.5, стр. 465) 2. Авторское свидетельство СССР SU №1025840 МПК: E04G 23/00. Способ разряжения колонн каркаса в действующих промышленных зданиях / Е. В. Горохов, И. Р. Рухович, Н. Н. Железняк, Ю. А. Тов. Заявл. 17.07.81. Опубл. 30.06.83. - Бюл. №24. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб реконструкції багатоповерхових будівель, що включає розрядження колон, влаштування нової залізобетонної несучої ферми між поверхами, який відрізняється тим, що з метою улаштування конструкції ферми, в якій стійками є існуючі колони проміжного поверху, розкоси влаштовують додатковим зварюванням до вузлів з'єднання колон з ригелями перекриттів додаткових арматурних стрижнів з наступним улаштуванням збірної знімної опалубки та їх бетонування, після затвердіння розкосів проміжні колони на нижньому поверху (поверхах) зрізують за допомогою кутової шліфмашини з алмазними дисками великого діаметра. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
