Спосіб збільшення висоти поверхів (поверху) існуючої будівлі

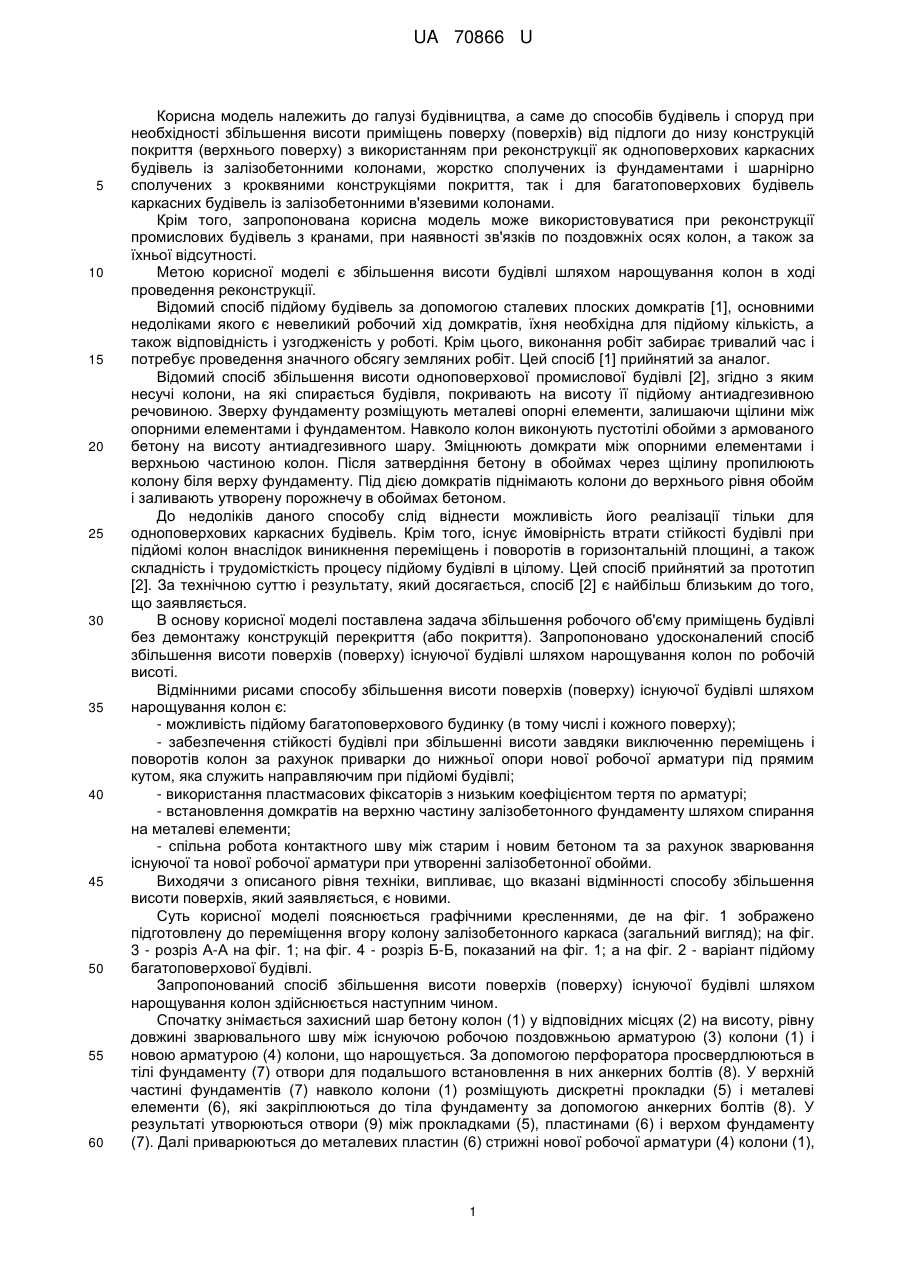

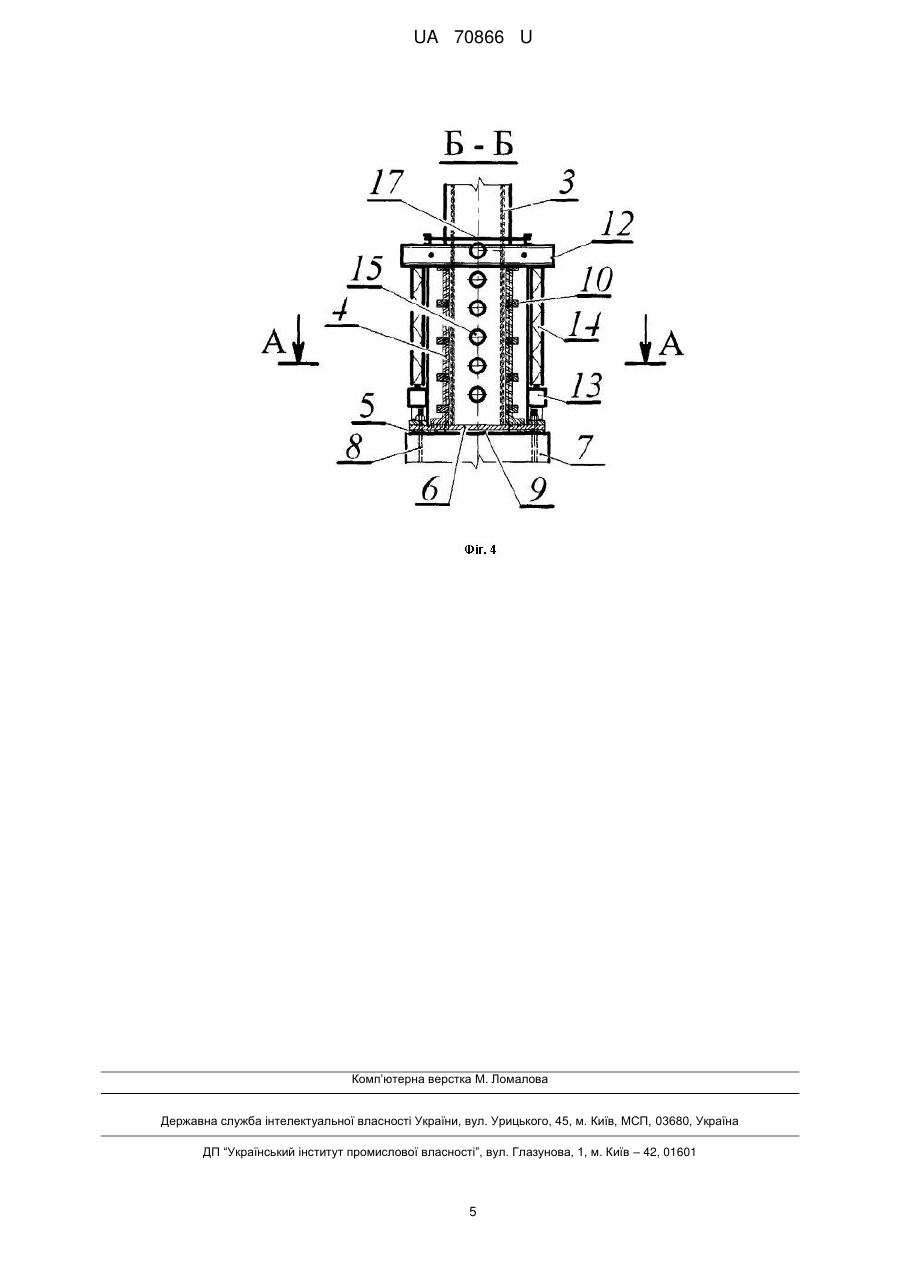

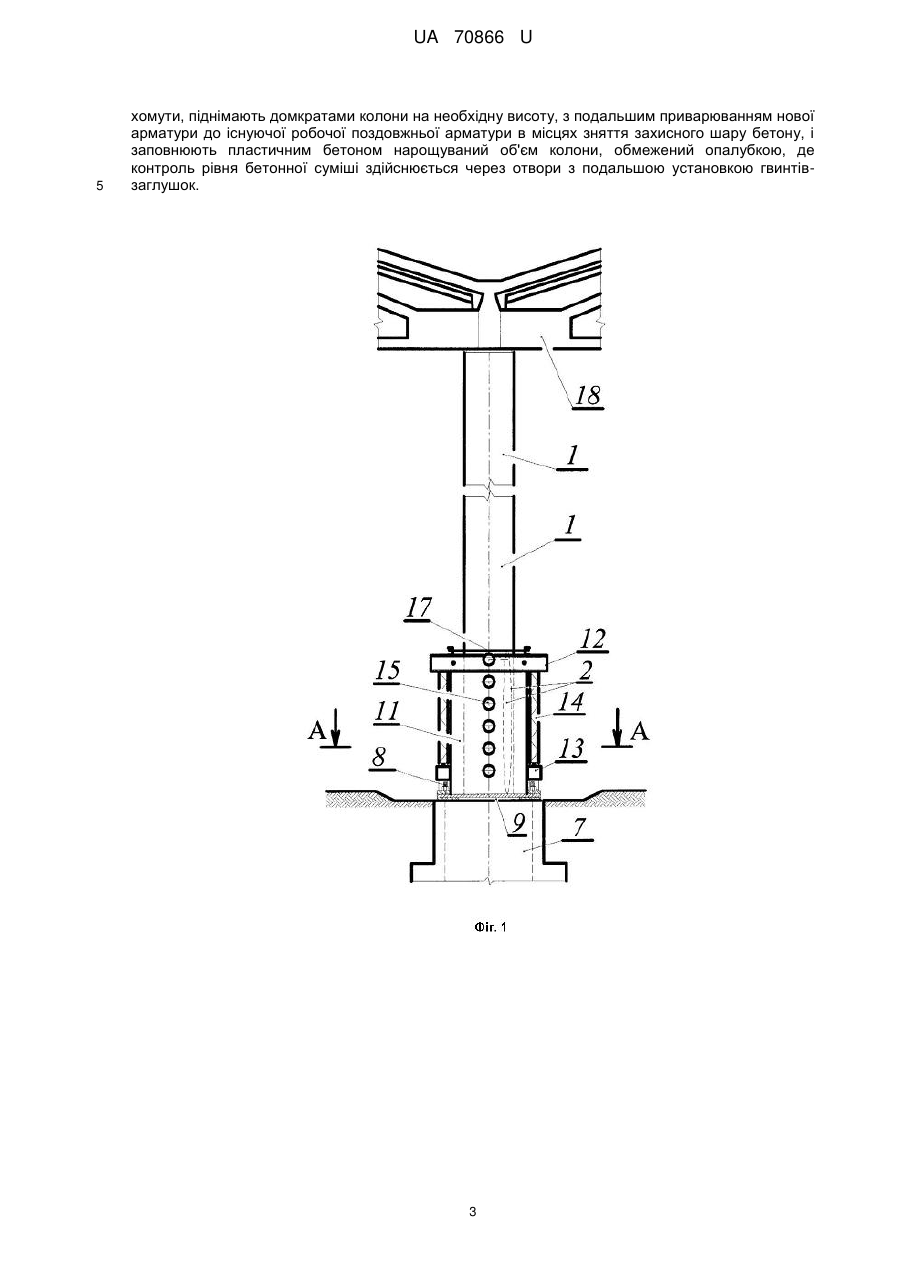

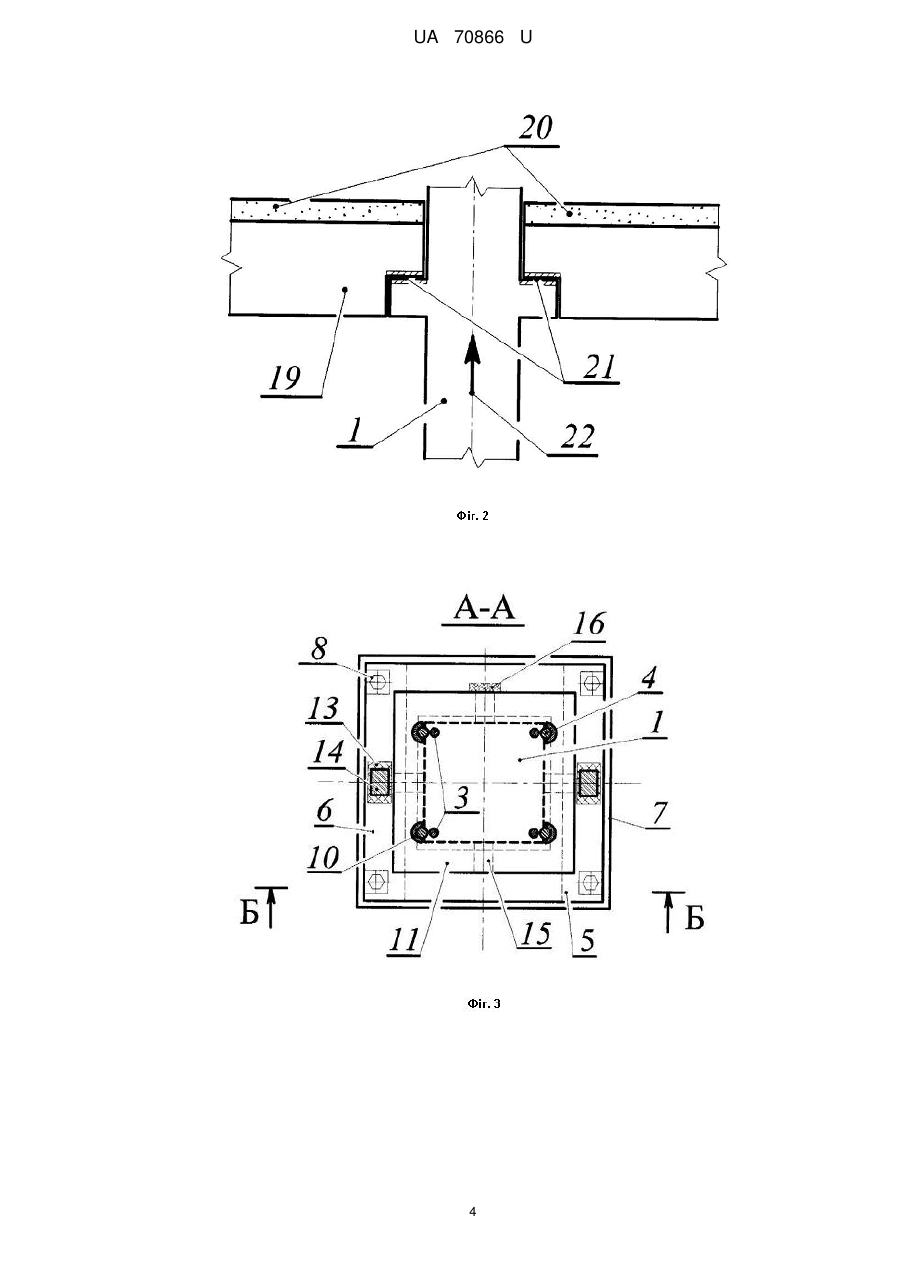

Реферат: Спосіб збільшення висоти поверхів (поверху) існуючої будівлі включає нарощування колон для підвищення висоти поверхів багатоповерхових будинків або підвищення висоти поверху одноповерхової будівлі. Знімають захисний шар бетону колон у відповідному місці на висоту, рівну довжині зварювального шва між існуючою робочою поздовжньою арматурою і новою арматурою нарощуваної колони. Розміщують по верху фундаментів навколо колони дискретні прокладки і металеві елементи. Приварюють до металевих пластина нову робочу арматуру, вигнуту під прямим кутом, встановлюють напівкруглі пластмасові фіксатори. Встановлюють змінну опалубку, жорстко закріплену до підлоги, а на колонах - закріплюють хомути. Встановлюють домкрати, піднімають домкратами колони на необхідну висоту. Заповнюють пластичним бетоном нарощуваний об'єм колони, обмежений опалубкою, де контроль рівня бетонної суміші здійснюється через отвори з подальшою установкою гвинтів-заглушок. UA 70866 U (54) СПОСІБ ЗБІЛЬШЕННЯ ВИСОТИ ПОВЕРХІВ (ПОВЕРХУ) ІСНУЮЧОЇ БУДІВЛІ UA 70866 U UA 70866 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва, а саме до способів будівель і споруд при необхідності збільшення висоти приміщень поверху (поверхів) від підлоги до низу конструкцій покриття (верхнього поверху) з використанням при реконструкції як одноповерхових каркасних будівель із залізобетонними колонами, жорстко сполучених iз фундаментами і шарнірно сполучених з кроквяними конструкціями покриття, так і для багатоповерхових будівель каркасних будівель із залізобетонними в'язевими колонами. Крім того, запропонована корисна модель може використовуватися при реконструкції промислових будівель з кранами, при наявності зв'язків по поздовжніх осях колон, а також за їхньої відсутності. Метою корисної моделі є збільшення висоти будівлі шляхом нарощування колон в ході проведення реконструкції. Відомий спосіб підйому будівель за допомогою сталевих плоских домкратів [1], основними недоліками якого є невеликий робочий хід домкратів, їхня необхідна для підйому кількість, а також відповідність і узгодженість у роботі. Крім цього, виконання робіт забирає тривалий час і потребує проведення значного обсягу земляних робіт. Цей спосіб [1] прийнятий за аналог. Відомий спосіб збільшення висоти одноповерхової промислової будівлі [2], згідно з яким несучі колони, на які спирається будівля, покривають на висоту її підйому антиадгезивною речовиною. Зверху фундаменту розміщують металеві опорні елементи, залишаючи щілини між опорними елементами і фундаментом. Навколо колон виконують пустотілі обойми з армованого бетону на висоту антиадгезивного шару. Зміцнюють домкрати між опорними елементами і верхньою частиною колон. Після затвердіння бетону в обоймах через щілину пропилюють колону біля верху фундаменту. Під дією домкратів піднімають колони до верхнього рівня обойм і заливають утворену порожнечу в обоймах бетоном. До недоліків даного способу слід віднести можливість його реалізації тільки для одноповерхових каркасних будівель. Крім того, існує ймовірність втрати стійкості будівлі при підйомі колон внаслідок виникнення переміщень і поворотів в горизонтальній площині, а також складність і трудомісткість процесу підйому будівлі в цілому. Цей спосіб прийнятий за прототип [2]. За технічною суттю і результату, який досягається, спосіб [2] є найбільш близьким до того, що заявляється. В основу корисної моделі поставлена задача збільшення робочого об'єму приміщень будівлі без демонтажу конструкцій перекриття (або покриття). Запропоновано удосконалений спосіб збільшення висоти поверхів (поверху) існуючої будівлі шляхом нарощування колон по робочій висоті. Відмінними рисами способу збільшення висоти поверхів (поверху) існуючої будівлі шляхом нарощування колон є: - можливість підйому багатоповерхового будинку (в тому числі і кожного поверху); - забезпечення стійкості будівлі при збільшенні висоти завдяки виключенню переміщень і поворотів колон за рахунок приварки до нижньої опори нової робочої арматури під прямим кутом, яка служить направляючим при підйомі будівлі; - використання пластмасових фіксаторів з низьким коефіцієнтом тертя по арматурі; - встановлення домкратів на верхню частину залізобетонного фундаменту шляхом спирання на металеві елементи; - спільна робота контактного шву між старим і новим бетоном та за рахунок зварювання існуючої та нової робочої арматури при утворенні залізобетонної обойми. Виходячи з описаного рівня техніки, випливає, що вказані відмінності способу збільшення висоти поверхів, який заявляється, є новими. Суть корисної моделі пояснюється графічними кресленнями, де на фіг. 1 зображено підготовлену до переміщення вгору колону залізобетонного каркаса (загальний вигляд); на фіг. 3 - розріз А-А на фіг. 1; на фіг. 4 - розріз Б-Б, показаний на фіг. 1; а на фіг. 2 - варіант підйому багатоповерхової будівлі. Запропонований спосіб збільшення висоти поверхів (поверху) існуючої будівлі шляхом нарощування колон здійснюється наступним чином. Спочатку знімається захисний шар бетону колон (1) у відповідних місцях (2) на висоту, рівну довжині зварювального шву між існуючою робочою поздовжньою арматурою (3) колони (1) і новою арматурою (4) колони, що нарощується. За допомогою перфоратора просвердлюються в тілі фундаменту (7) отвори для подальшого встановлення в них анкерних болтів (8). У верхній частині фундаментів (7) навколо колони (1) розміщують дискретні прокладки (5) і металеві елементи (6), які закріплюються до тіла фундаменту за допомогою анкерних болтів (8). У результаті утворюються отвори (9) між прокладками (5), пластинами (6) і верхом фундаменту (7). Далі приварюються до металевих пластин (6) стрижні нової робочої арматури (4) колони (1), 1 UA 70866 U 5 10 15 20 25 30 35 40 45 50 55 60 вигнуті під прямим кутом. На арматурні стрижні (4) встановлюються напівкруглі пластмасові фіксатори (10), які забезпечують захисний шар при бетонуванні і мають низький коефіцієнт тертя по арматурі. Приварені до пластини (6) стрижні робочої арматури (4) не дають можливість колоні (1) переміщатися і повертатися в горизонтальній площині під час підйому будівлі. Встановлюється знімна опалубка (11), жорстко закріплена до підлоги, а на колонах закріплюють хомути (12). Спираються на фундаментну подушку (7) домкрати (13), які приводять до дії вставки (14), що піднімають хомути (12), закріплені на колоні (1) і стягують їх до відмови болтами (17). Надалі здійснюється пропилювання колони (1) через отвори (9) між опорними елементами (6) і верхом фундаменту (7) за допомогою високообертаючої кутошліфувальної машини, що має високі оберти з алмазним покриттям ріжучого кола великого діаметра. Після цього піднімають домкратами (13) колони на необхідну висоту і приварюють нову арматуру (4) до існуючої робочої поздовжньої арматури (3) в місцях (2) зняття захисного шару бетону, і заповнюють пластичним бетоном нарощуваний об'єм колони, обмежений опалубкою (11). Контроль рівня бетонної суміші здійснюється через отвори (15) з подальшим встановленням гвинтів-заглушок (16). У сукупності робота всіх будівельних конструкцій дає можливість здійснювати підйом поверхів (поверху) існуючої будівлі шляхом нарощування колон. Перелік фігур креслень. На фіг. 1 (випадок одноповерхової каркасної будівлі) зображено підготовлену до переміщення вгору колону несучого каркасу, загальний вигляд; на фіг. 3 - розріз А-А на фіг. 1; на фіг. 4 - розріз Б-Б на фіг. 1, фіг. 2 (випадок багатоповерхового будинку) позначено: (1) - колона, що нарощується за висотою, (2) - місце зняття захисного шару бетону, (3) існуюча поздовжня робоча арматура колони (1); (4) - нова робоча арматура колони (1); (5) дискретні металеві прокладки; (6) - опорні металеві елементи - пластини; (7) - тіло фундаменту під колону (1); (8) - анкерні болти; (9) - отвори між опорними елементами (6) і верхом фундаменту (7); (10) - пластмасові фіксатори; (11) - знімна опалубка; (12) - закріплюючі хомути; (13) - домкрати; (14) - вставки для передачі висоти підйому від поршня домкрата (13); (15) отвори в опалубці (11); (16) - гвинти-заглушки; (17) - болти, що стягують хомути (12); (18) конструкції покриття; (19) - ригель перекриття; (20) - плити перекриття; (21) - в'язеве з'єднання (шарнір); (22) - напрям підйому. Використана інформація: 1. Зотов В.Д. Подъем и выравнивание зданий с помощью плоских домкратов / В.Д. Зотов, М.В. Зотов // Реконструкция городов и геотехническое строительство. - № 9. - 2005. - С. 156167. 2. Авторское свидетельство СССР SU № 1206429 кл: E04G 23/00. Способ увеличения высоты существующего здания или сооружения Н.С. Мещерякова / Н.С. Мещеряков. Заявл. 06.09.84. Опубл. 23.01.86. - Бюл. № 3. 3. Плевков В.С. Оценка технического состояния, восстановление и усиление строительных конструкций инженерных сооружений: учебное издание / В.С. Плевков, А.И. Мальганов, И.В. Балдин / Под ред. В.С. Плевкова. - М.: Изд-во "АСВ", 2011. - 316 с. 4. Реконструкция и обновление сложившейся застройки города: учебн. пособ. для вузов / [П.Г. Грабовый, В.А. Харитонов, А.С. Барканов и др.]; под общ. ред. П.Г. Грабового и В.А. Харитонова. - М.: Изд-ва "АСВ" и "Реалпроект", 2005. - 624 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб збільшення висоти поверхів(поверху) існуючої будівлі, що включає нарощування колон для підвищення висоти поверхів багатоповерхових будинків або підвищення висоти поверху одноповерхової будівлі, який відрізняється тим, що знімають захисний шар бетону колон у відповідному місці на висоту, рівну довжині зварювального шва між існуючою робочою поздовжньою арматурою і новою арматурою нарощуваної колони, розміщують по верху фундаментів навколо колони дискретні прокладки і металеві елементи, які закріплюються до фундаменту за допомогою болтів з утворенням отворів між прокладками, пластинами і верхньою частиною фундаменту, приварюють до металевих пластин нову робочу арматуру, вигнуту під прямим кутом для здійснення зварювання з пластиною, встановлюють напівкруглі пластмасові фіксатори, що забезпечують захисний шар при бетонуванні і мають низький коефіцієнт тертя по арматурі, на нову робочу арматуру, яка не дає колонам переміщуватися і повертатися в горизонтальній площині під час підйому, встановлюють змінну опалубку, жорстко закріплену до підлоги, а на колонах - закріплюють хомути, встановлюють домкрати, що спираються на фундаментну подушку і з використанням вставок, що спираються у закріплені 2 UA 70866 U 5 хомути, піднімають домкратами колони на необхідну висоту, з подальшим приварюванням нової арматури до існуючої робочої поздовжньої арматури в місцях зняття захисного шару бетону, і заповнюють пластичним бетоном нарощуваний об'єм колони, обмежений опалубкою, де контроль рівня бетонної суміші здійснюється через отвори з подальшою установкою гвинтівзаглушок. 3 UA 70866 U 4 UA 70866 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
