Обчислювальний пристрій для групової обробки нечіткої інформації
Номер патенту: 70868
Опубліковано: 25.06.2012
Автори: Кондратенко Юрій Пантелійович, Кондратенко Галина Володимирівна, Кондратенко Володимир Юрійович
Формула / Реферат

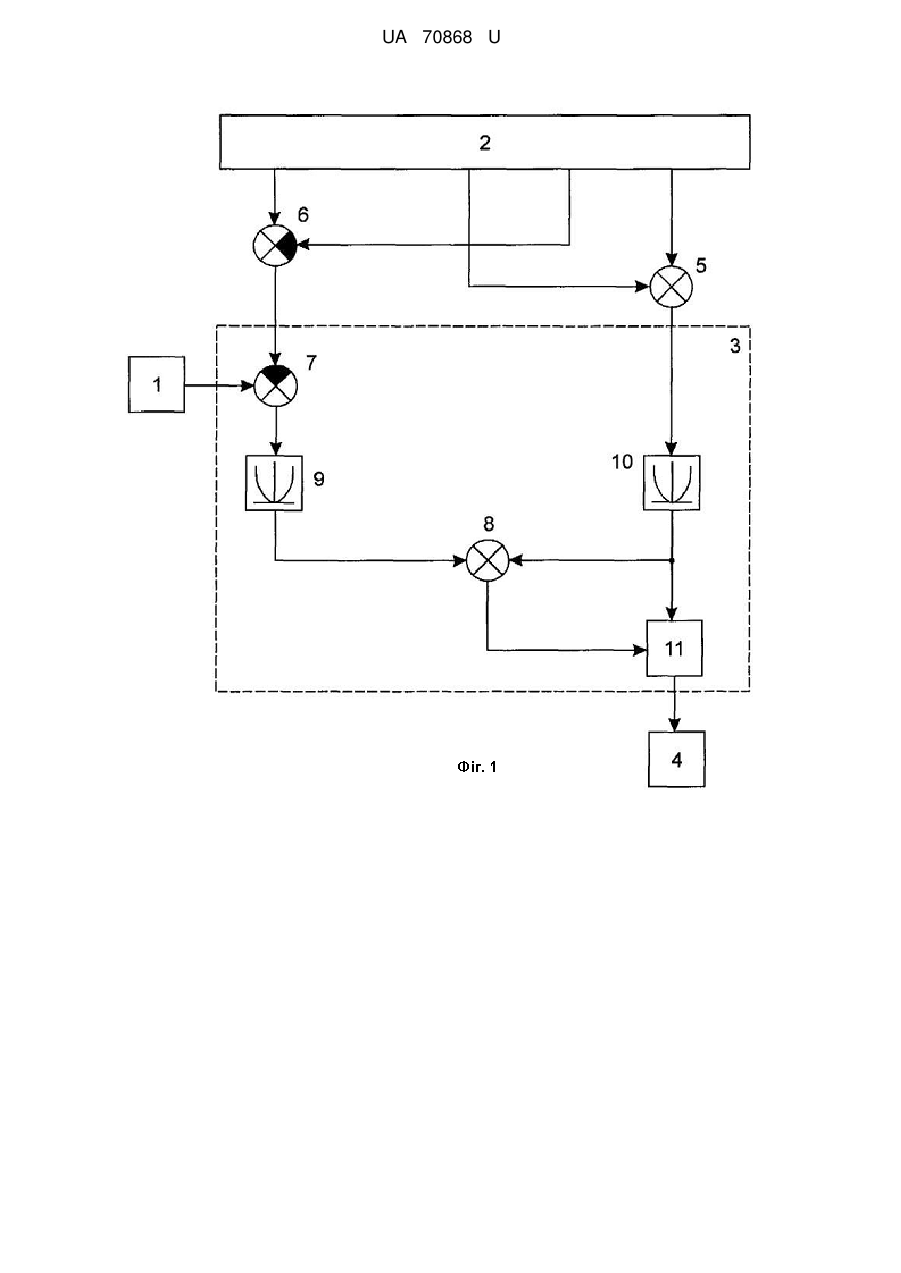

Пристрій для групової обробки нечіткої інформації, що має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, багатоканальний блок пам'яті з чотирма виходами для введення і зберігання даних, що характеризують нечітку інформацію у вигляді нечіткої множини з дзвоноподібною формою функції належності, багатофункціональний обчислювальний блок, третій та четвертий суматори, входи яких підключені до виходів багатоканального блока пам'яті, а виходи - до відповідних входів багатофункціонального обчислювального блока, та блок відображення обробленої інформації, багатофункціональний обчислювальний блок виконаний у вигляді арифметико-логічного пристрою, що містить перший і другий суматори та блок ділення, перший прямий вхід першого суматора підключений до першого входу багатофункціонального обчислювального блока, другий інвертований вхід - до другого входу багатофункціонального обчислювального блока, вихід задавального елемента з'єднаний з першим входом багатофункціонального обчислювального блока, вихід якого підключений до входу блока відображення обробленої інформації, який відрізняється тим, що введено додатково перший і другий квадратори, вихід першого суматора підключений до входу першого квадратора, вихід якого з'єднаний з першим прямим входом другого суматора, вихід якого підключений до другого входу блока ділення, другий прямий вхід другого суматора з'єднаний з виходом другого квадратора та першим входом блока ділення, вихід якого підключений до виходу багатофункціонального обчислювального блока, третій вхід якого з'єднаний з входом другого квадратора, до третього входу багатофункціонального обчислювального блока підключено вихід третього суматора, прямі входи якого підключені відповідно до другого та четвертого виходів багатоканального блока пам'яті, другий вхід багатофункціонального обчислювального блока з'єднаний з виходом четвертого суматора, прямий вхід якого підключений до першого виходу багатоканального блока пам'яті, а інверсний вхід - до третього виходу багатоканального блока пам'яті.
Текст
Реферат: Пристрій для групової обробки нечіткої інформації має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, багатоканальний блок пам'яті з чотирма виходами для введення і зберігання даних, що характеризують нечітку інформацію у вигляді нечіткої множини з дзвоноподібною формою функції належності, багатофункціональний обчислювальний блок, третій та четвертий суматори, входи яких підключені до виходів багатоканального блока пам'яті, а виходи - до відповідних входів багатофункціонального обчислювального блока, та блок відображення обробленої інформації, багатофункціональний обчислювальний блок виконаний у вигляді арифметико-логічного пристрою, що містить перший і другий суматори та блок ділення, перший прямий вхід першого суматора підключений до першого входу багатофункціонального обчислювального блока, другий інвертований вхід - до другого входу багатофункціонального обчислювального блока, вихід задавального елемента з'єднаний з першим входом багатофункціонального обчислювального блока, вихід якого підключений до входу блока відображення обробленої інформації. Додатково введено перший і другий квадратори, вихід першого суматора підключений до входу першого квадратора, вихід якого з'єднаний з першим прямим входом другого суматора, вихід якого підключений до другого входу блока ділення, другий прямий вхід другого суматора з'єднаний з виходом другого квадратора та першим входом блока ділення, вихід якого підключений до виходу багатофункціонального обчислювального блока, а третій вхід якого з'єднаний з входом другого квадратора. UA 70868 U (54) ОБЧИСЛЮВАЛЬНИЙ ПРИСТРІЙ ДЛЯ ГРУПОВОЇ ОБРОБКИ НЕЧІТКОЇ ІНФОРМАЦІЇ UA 70868 U UA 70868 U 5 10 15 20 Корисна модель належить до обчислювальної техніки, а саме до моделювання керованих процесів і об'єктів, що функціонують в умовах невизначеності, й може бути використана для групової обробки нечіткої інформації, зокрема, для автоматичного визначення ступеня приналежності відповідних параметрів або показників до відповідних нечітких множин з формою функції належності дзвоноподібного класу та до результуючих нечітких множин, сформованих в результаті додавання нечітких множин з формою функцій належності дзвоноподібного класу. Відомо про обчислювальні пристрої для групової обробки нечіткої інформації, що базуються на використанні задавальних елементів, багатофункціональних обчислювальних блоків, блоків відображення обробленої інформації та багатоканальних блоків пам'яті для зберігання значень нечіткого параметра та відповідних значень ступеня приналежності згідно з заданою формою функції належності досліджуваної нечіткої множини. Прикладом таких обчислювальних пристроїв є пристрій для обробки нечіткої інформації, що реалізує спосіб одержання якісних експертних оцінок при моделюванні економічних, соціальних, біологічних систем [патент України № 71851, G06F 17/60, G06N 7/06 2004], що має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, виконаний у вигляді потенціометричного задатчика або задатчика з покажчиком, що має можливість переміщуватись і позиціонуватись між крайніми поділками на шкалі оцінок, багатоканальний блок пам'яті для введення і зберігання даних (min і max - границь числового відрізку [min max], на якому визначається значення нечіткого параметра х, а також n - цілого значення потенційної лінгвістичної потужності числового відрізку [min max], що характеризують нечітку інформацію у вигляді нечіткого числа, наприклад A , з трикутною формою функції належності, ~ 25 багатофункціональний обчислювальний блок та блок відображення обробленої інформації, вихід задавального елемента та перший, другий і третій виходи багатоканального блока пам'яті з'єднані відповідно з першим, другим, третім і четвертим входами багатофункціонального обчислювального блока, вихід якого підключений до входу блока відображення обробленої інформації. Такий пристрій має наступні проблеми: - мають місце обмежені функціональні можливості, оскільки пристрій забезпечує формування відповідної до задавального сигналу нечіткої множини з трикутною формою функції належності, але не формує в автоматичному режимі ступінь приналежності A x будь~ 30 якого заданого компонента х, що є складовою носія нечіткої множини A з трикутною формою ~ 35 40 45 50 55 функції належності; для реалізації компонентів пристрою з відповідними взаємозв'язками має місце застосування ПЕОМ, що ускладнює використання такого пристрою у складі вбудованих електронних систем (embedded systems), які широко використовуються в бортових обчислювальних комплексах різнотипного призначення. Найбільш близьким до запропонованого є обчислювальний пристрій для обробки нечіткої інформації [патент України № 48962 G06F 17/00, Бюл. № 7, 2010], що прийнятий як прототип. Цей пристрій для обробки нечіткої інформації має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, багатоканальний блок пам'яті для введення і зберігання даних, що характеризують нечітку інформацію у вигляді нечіткої множини з трикутною формою функції належності, багатофункціональний обчислювальний блок та блок відображення обробленої інформації. Багатофункціональний обчислювальний блок виконаний у вигляді арифметико-логічного пристрою, що містить перший, другий, третій, четвертий, п'ятий і шостий суматори, перший, другий, третій і четвертий керовані ключі, перший, другий і третій порогові елементи, перший і другий елементи І, перший і другий блоки ділення, а також перший і другий елементи ЗАПЕРЕЧЕННЯ. До складу пристрою введено також сьомий, восьмий та дев'ятий суматори. При цьому перший прямий вхід першого суматора підключений до першого входу багатофункціонального обчислювального блока і до інформаційних входів першого та другого керованих ключів, другий інвертований вхід - до другого входу багатофункціонального обчислювального блока і до першого інвертованого входу четвертого суматора, а вихід - до першого входу першого блока ділення і до входу першого порогового елемента. Вихід першого порогового елемента з'єднаний з першим входом першого елемента І та з керованим входом першого керованого ключа, вихід якого підключений до першого прямого входу другого суматора, другий інвертований вхід якого з'єднаний з третім входом багатофункціонального обчислювального блока, з другим прямим входом четвертого суматора і з першим інвертованим входом п'ятого суматора, а вихід - з входом другого порогового елемента. Вихід другого порогового елемента з'єднаний з першим входом другого елемента І, з входом першого елемента ЗАПЕРЕЧЕННЯ та з керованим входом другого керованого ключа, 1 UA 70868 U 5 10 15 20 25 вихід якого підключений до першого прямого входу третього суматора, другий інвертований вхід якого з'єднаний з четвертим входом багатофункціонального обчислювального блока і з другим прямим входом п'ятого суматора, а вихід - з першим входом другого блока ділення і входом третього порогового елемента. Вихід третього порогового елемента з'єднаний через другий елемент ЗАПЕРЕЧЕННЯ з другим входом другого елемента І, вихід якого підключений до керованого входу четвертого керованого ключа, інформаційний вхід якого підключений до виходу другого блока ділення, а вихід - до другого інвертованого входу шостого суматора. Вихід шостого суматора з'єднаний з виходом багатофункціонального обчислювального блока, а перший прямий вхід - через третій керований ключ з виходом першого елемента І, другий вхід якого підключений до виходу першого елемента ЗАПЕРЕЧЕННЯ. Вихід п'ятого суматора з'єднаний з другим входом другого блока ділення, а вихід четвертого суматора - з другим входом першого блока ділення, вихід якого підключений до керованого входу третього керованого ключа. Вихід задавального елемента з'єднаний з першим входом багатофункціонального обчислювального блока, вихід якого підключений до входу блока відображення обробленої інформації. Крім того багатоканальний блок пам'яті містить додатково четвертий, п'ятий і шостий виходи для формування додаткової нечіткої множини з трикутною формою функції належності. Прямий та інвертований входи сьомого суматора підключені відповідно до першого та шостого виходів багатоканального блока пам'яті, а вихід сьомого суматора - до другого входу багатофункціонального обчислювального блока. Прямий та інвертований входи восьмого суматора з'єднані відповідно з другим та п'ятим виходами багатоканального блока пам'яті, а вихід восьмого суматора - з третім входом багатофункціонального обчислювального блока. Прямий та інвертований входи дев'ятого суматора підключені відповідно до третього та шостого виходів багатоканального блока пам'яті, а вихід дев'ятого суматора - до четвертого входу багатофункціонального обчислювального блока. В такому пристрої мають місце обмежені функціональні можливості, оскільки пристрій при груповій обробці нечіткої інформації забезпечує здійснення операції віднімання для двох нечітких множин A та B тільки з трикутною формою функцій належності. Крім того, пристрій ~ ~ забезпечує визначення в автоматичному режимі ступеня приналежності C x A B x будь~ ~ 30 ~ якого заданого компонента х, що є складовою носія результуючої нечіткої множини C AB ~ ~ ~ також, тільки з трикутною формою функції належності. Пристрій не дозволяє здійснювати групову обробку нечіткої інформації для широко поширених у використанні функцій належності дзвоноподібного класу, зокрема 35 x p 2 A , A x 1 1 sA ~ де A x 0,1 - ступінь належності компонента х до нечіткої множини A дзвоноподібного ~ ~ класу; рA - координата максимуму функції A x , тобто A p 1 ; ~ ~ sA - коефіцієнт концентрування/розтягування функції A x . ~ 40 В основу корисної моделі поставлено задачу удосконалення обчислювального пристрою для групової обробки нечіткої інформації шляхом зміни його схемотехнічного виконання та введення додаткових електронних блоків, що дозволить в автоматичному режимі формувати значення ступеня приналежності C x A B x будь-якого заданого компонента х, що є ~ ~ ~ складовою носія результуючої нечіткої множини C , яка формується шляхом здійснення ~ операції віднімання нечітких множин A та B з формою функцій належності дзвоноподібного ~ 45 ~ класу. Крім того, обчислювальний пристрій також дозволить розпаралелити процеси формування в автоматичному режимі ступенів приналежності A x , B x та A B x різних ~ ~ ~ ~ нечітких множин, зокрема, A , B та C , з формою функцій належності дзвоноподібного класу, ~ ~ ~ для будь-яких нечітких параметрів х, які можна задавати за допомогою задавального елемента. 2 UA 70868 U 5 10 15 20 25 Поставлена задача вирішується тим, що обчислювальний пристрій для групової обробки нечіткої інформації, має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, багатоканальний блок пам'яті з чотирма виходами для введення і зберігання даних, що характеризують нечітку інформацію у вигляді нечіткої множини з відповідною формою функції належності, багатофункціональний обчислювальний блок, третій та четвертий суматори, входи яких підключені до виходів багатоканального блока пам'яті, а виходи - до відповідних входів багатофункціонального обчислювального блока, та блок відображення обробленої інформації, багатофункціональний обчислювальний блок виконаний у вигляді арифметико-логічного пристрою, що містить перший і другий суматори та блок ділення, перший прямий вхід першого суматора підключений до першого входу багатофункціонального обчислювального блока, другий інвертований вхід - до другого входу багатофункціонального обчислювального блока, вихід задавального елемента з'єднаний з першим входом багатофункціонального обчислювального блока, вихід якого підключений до входу блока відображення обробленої інформації. До складу обчислювального пристрою, згідно до пропозиції, введено додатково перший і другий квадратори, вихід першого суматора підключений до входу першого квадратора, вихід якого з'єднаний з першим прямим входом другого суматора, вихід якого підключений до другого входу блока ділення, другий прямий вхід другого суматора з'єднаний з виходом другого квадратора та першим входом блока ділення, вихід якого підключений до виходу багатофункціонального обчислювального блока, третій вхід якого з'єднаний з входом другого квадратора, до третього входу багатофункціонального обчислювального блока підключено вихід третього суматора, прямі входи якого підключені, відповідно, до другого та четвертого виходів багатоканального блока пам'яті, другий вхід багатофункціонального обчислювального блока з'єднаний з виходом четвертого суматора, прямий та інверсний входи якого підключені, відповідно, до першого та третього виходів багатоканального блока пам'яті. Введення додаткових електронних блоків забезпечує можливість групової обробки нечіткої інформації при реалізації операції віднімання двох первинних нечітких множин з функціями належності дзвоноподібного класу, а також шляхом розпаралелювання процесу обробки нечіткої інформації забезпечує формування сигналів, що відповідають ступеню приналежності нечіткого параметра х до відповідних нечітких множин A , ~ 30 B та C дзвоноподібного класу. ~ ~ На фіг. 1 представлено схему обчислювального пристрою для групової обробки нечіткої інформації, на фіг. 2 - нечіткі множини A , B з формою функцій належності дзвоноподібного ~ ~ класу, на прикладі яких ілюструються процеси обробки нечіткої інформації, а на фіг. 3 результуючу нечітку множину C , яка формується шляхом здійснення операції віднімання ~ 35 нечітких множин A та B з формою функцій належності дзвоноподібного класу. ~ 40 45 50 55 ~ Обчислювальний пристрій для групової обробки нечіткої інформації містить задавальний елемент 1 для введення експертних оцінок відповідного нечіткого параметра, багатоканальний блок пам'яті 2 з чотирма виходами для введення і зберігання даних, що характеризують нечітку інформацію у вигляді нечітких множин з формою функцій належності дзвоноподібного класу, багатофункціональний обчислювальний блок 3, блок відображення 4 обробленої інформації, третій 5 та четвертий 6 суматори. Багатофункціональний обчислювальний блок 3 виконаний у вигляді арифметико-логічного пристрою, що містить перший 7 і другий 8 суматори, перший 9 і другий 10 квадратори, а також блок ділення 11. Входи третього 5 та четвертого 6 суматорів підключені до виходів багатоканального блока пам'яті 2, а виходи - до відповідних входів багатофункціонального обчислювального блока 3. Перший прямий вхід першого суматора 7 підключений до першого входу багатофункціонального обчислювального блока 3, а другий інвертований вхід - до другого входу багатофункціонального обчислювального блока 3. Вихід першого суматора 7 підключений до входу першого квадратора 9, вихід якого з'єднаний з першим прямим входом другого суматора 8. Вихід другого суматора 8 підключений до другого входу блока ділення 11, другий прямий вхід другого суматора з'єднаний з виходом другого квадратора 10 та першим входом блока ділення 11. Вихід блока ділення 11 підключений до виходу багатофункціонального обчислювального блока 3, третій вхід якого з'єднаний з входом другого квадратора 10. До третього входу багатофункціонального обчислювального блока 3 підключено вихід третього суматора 5, прямі входи якого підключені відповідно до другого та четвертого виходів багатоканального блока пам'яті 2. Другий вхід багатофункціонального обчислювального блока 3 з'єднаний з виходом четвертого суматора 6, прямий вхід якого підключений до першого виходу багатоканального блока пам'яті 2, а інверсний вхід - до 3 UA 70868 U 5 10 15 третього виходу багатоканального блока пам'яті 2. Вихід задавального елемента 1 з'єднаний з першим входом багатофункціонального обчислювального блока 3, вихід якого підключений до входу блока відображення обробленої інформації 4. Як задавальний елемент 1 може бути використаний потенціометричний задатчик або задатчик з покажчиком, що має можливість переміщуватись і позиціонуватись між крайніми поділками на шкалі оцінок (наприклад задатчик відповідно Патенту України № 71851, 2004). Як багатоканальний блок пам'яті 2 може бути використаний блок пам'яті коефіцієнтів, побудований на регістрах пам'яті (відповідно Патенту Російської Федерації № 2050587, 1995), або блок пам'яті з лінійкою регульованих джерел опорної напруги. Блок відображення 4 обробленої інформації та компоненти багатофункціонального обчислювального блока 3 (суматори, квадратори та блок ділення) є типовими компонентами комп'ютерних систем. Запропонований обчислювальний пристрій працює наступним чином. У початковому стані на першому і другому виходах багатоканального блока пам'яті 2 встановлені відповідно сигнали (pA, sA), що представляють собою двійку чисел, за допомогою яких може бути параметризована задана нечітка множина A з вищенаведеною формою функції ~ належності A x дзвоноподібного класу. Нечітка множина A при цьому представляється ~ ~ сукупністю відповідних пар чисел (x, A x ), де х - значення нечіткого параметра x R , який ~ належить множині дійсних чисел R; A x - відповідне значення функції належності для ~ параметра x JC, A x 0,1. На третьому і четвертому виходах багатоканального блока пам'яті ~ 20 2 встановлені відповідно сигнали (pB, sB), що представляють собою двійку чисел, за допомогою яких може бути параметризована задана нечітка множина B з вищенаведеною формою функції ~ належності B x дзвоноподібного класу. Нечітка множина B при цьому представляється ~ ~ сукупністю відповідних пар чисел (x, B x ), де х - значення нечіткого параметра x R , який ~ належить множині дійсних чисел R; B x - відповідне значення функції належності для ~ 25 параметра х, B x 0,1 . На виході третього суматора 5 встановлений сигнал Uout5=(sA+sB), на ~ 30 виході четвертого суматора 6 - сигнал Uout6==(pA-pB), а на виході другого квадратора 10 - сигнал 2 Uout10=(sA+sB) . На першому прямому вході першого суматора 7 сигнал дорівнює нулю. При цьому на виході першого суматора 7 встановлений сигнал Uout7=-(pA-рB), а на виході першого 2 квадратора 9 - сигнал Uout9=[-(pA-рB)] . На виході другого суматора 8 встановлений сигнал 2 2 Uout8=uout9+Uout10=[-(рА-рB)] +(sA+sB) , а на виході блока ділення 11 сигнал 2 2 2 Uout11=Uout10/Uout8={sA+sB) /{[-(pA-pB)] +(sA+sB) }, який відповідає початковому значенню функції належності C x A B x при x=0, тобто значенню C 0 A B 0 . ~ 35 40 ~ ~ ~ ~ ~ При подачі сигналу Uout1=х з виходу задавального елемента 1 на перший вхід багатофункціонального обчислювального блока 3 на виході першого суматора 7 формується сигнал Uout7=х-(рА-рB), який надходить на вхід першого квадратора 9. На виході першого 2 квадратора 9 формується сигнал Uout9=[х-(рА-рB)] . При цьому вихідний сигнал Uout9 першого квадратора 9 надходить на перший вхід другого суматора 8, на виході якого формується сигнал 2 2 Uout8=uout9+Uout10=[-(рА-рB)] +(sA+sB) , що подається на другий вхід блока ділення 11. На виході 2 2 2 блока ділення 11 формується сигнал Uout11=Uout10/Uout8={sA+sB) /{[-(pA-pB)] +(sA+sB) }, який відповідає значенню результуючої функції належності C x A B x . ~ ~ ~ Таким чином, обчислювальний пристрій для групової обробки нечіткої інформації забезпечує формування на виході багатофункціонального обчислювального блока 3 і відображення блоком 4 сигналу C x A B x (фіг. 3), що відповідає поточному значенню ~ 45 ~ ~ нечіткого параметра х, який формується задавальним елементом 1. При необхідності порівняння ступеня приналежності C x A B x параметра х до ~ ~ ~ результуючої нечіткої множини C , сформованої шляхом віднімання нечітких множин A та B з ~ ~ 4 ~ UA 70868 U формами функцій належності дзвоноподібного класу, з ступенями приналежності A x , x , B B x або ~ 5 ~ x A ~ параметра х до відповідної нечіткої множини A , B , B або A ~ ~ ~ ~ ~ необхідно обнулити сигнали на третьому (рВ=0) і четвертому (sB=0) виходах багатоканального блока пам'яті 2, що забезпечить формування на виході багатофункціонального обчислювального блока 3 сигналу A x або обнулити сигнали на першому (рА=0) і другому ~ (sA=0) виходах багатоканального блока пам'яті 2, що забезпечить формування на виході багатофункціонального обчислювального блока 3 сигналу x . При цьому, при формуванні сигналу 10 B ~ x B ~ з нульовими сигналами на першому і другому виходах багатоканального блока пам'яті 2 на другому і третьому входах багатофункціонального обчислювального блока 3 встановлюються відповідні сигнали (-рB) та (sB). У випадку (рА=0, sA=0) при формуванні за допомогою задавального елемента 1 вхідного сигналу (-х) на виході багатофункціонального обчислювального блока 3 формується сигнал B x , оскільки, враховуючи, що нечітка множина ~ B 15 є відображенням нечіткої множини B , має місце співвідношення ~ ~ B ~ x B x . У випадку ~ (pB=0, sB=0) при формуванні за допомогою задавального елемента 1 вхідного сигналу (-х) на виході багатофункціонального обчислювального блока 3 формується сигнал x , оскільки A ~ для нечіткої множини A та її відображення A має місце співвідношення A x ~ ~ ~ A ~ x . При необхідності індивідуальної та групової обробки нечіткої інформації з використанням інших нечітких множин, наприклад, D та Q з формою відповідних функцій належності D x та ~ ~ ~ Q x дзвоноподібного класу параметри (pD, sD) та (pQ, sQ) в першу чергу вводяться до ~ 20 25 30 35 40 45 багатоканального блока пам'яті 2, а в подальшому обчислювальний пристрій працює аналогічним чином. Позитивний ефект проявляється в тому, що в порівнянні з пристроєм, згідно з патентом України № 48972, до складу запропонованого пристрою введено додаткові електронні блоки, які дозволяють обчислювальному пристрою на основі вихідних сигналів багатоканального блока пам'яті, що характеризують параметри первинних нечітких множин з формами функцій належності дзвоноподібного класу, формувати в результаті здійснення операції віднімання первинних нечітких множин відповідну результуючу нечітку множину з формою функції належності дзвоноподібного класу, а також для будь-якого задавального сигналу, що формується задавальним елементом обчислювального пристрою, здійснювати в автоматичному режимі обчислення відповідного ступеня його приналежності до вищезгаданої результуючої нечіткої множини та, при необхідності, до первинних нечітких множин та їх відображень. Нові властивості обчислювального пристрою дозволяють розширити область його застосування на тип нечітких множин з функціями належності дзвоноподібного класу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для групової обробки нечіткої інформації, що має у своєму складі задавальний елемент для введення експертних оцінок відповідного нечіткого параметра, багатоканальний блок пам'яті з чотирма виходами для введення і зберігання даних, що характеризують нечітку інформацію у вигляді нечіткої множини з дзвоноподібною формою функції належності, багатофункціональний обчислювальний блок, третій та четвертий суматори, входи яких підключені до виходів багатоканального блока пам'яті, а виходи - до відповідних входів багатофункціонального обчислювального блока, та блок відображення обробленої інформації, багатофункціональний обчислювальний блок виконаний у вигляді арифметико-логічного пристрою, що містить перший і другий суматори та блок ділення, перший прямий вхід першого суматора підключений до першого входу багатофункціонального обчислювального блока, другий інвертований вхід - до другого входу багатофункціонального обчислювального блока, вихід задавального елемента з'єднаний з першим входом багатофункціонального 5 UA 70868 U 5 10 обчислювального блока, вихід якого підключений до входу блока відображення обробленої інформації, який відрізняється тим, що введено додатково перший і другий квадратори, вихід першого суматора підключений до входу першого квадратора, вихід якого з'єднаний з першим прямим входом другого суматора, вихід якого підключений до другого входу блока ділення, другий прямий вхід другого суматора з'єднаний з виходом другого квадратора та першим входом блока ділення, вихід якого підключений до виходу багатофункціонального обчислювального блока, третій вхід якого з'єднаний з входом другого квадратора, до третього входу багатофункціонального обчислювального блока підключено вихід третього суматора, прямі входи якого підключені відповідно до другого та четвертого виходів багатоканального блока пам'яті, другий вхід багатофункціонального обчислювального блока з'єднаний з виходом четвертого суматора, прямий вхід якого підключений до першого виходу багатоканального блока пам'яті, а інверсний вхід - до третього виходу багатоканального блока пам'яті. 6 UA 70868 U 7 UA 70868 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
ДивитисяДодаткова інформація
Назва патенту англійськоюComputing device for group processing fuzzy information
Автори англійськоюKondratenko Volodymyr Yuriiovych, Kondratenko Halyna Volodymyrivna, Kondratenko Yurii Panteliiovych
Назва патенту російськоюВычислительное устройство для групповой обработки нечеткой информации
Автори російськоюКондратенко Владимир Юрьевич, Кондратенко Галина Владимировна, Кондратенко Юрий Пантелеевич
МПК / Мітки
МПК: G06F 17/00
Мітки: групової, пристрій, обробки, інформації, обчислювальній, нечіткої
