Клин в’язальної машини

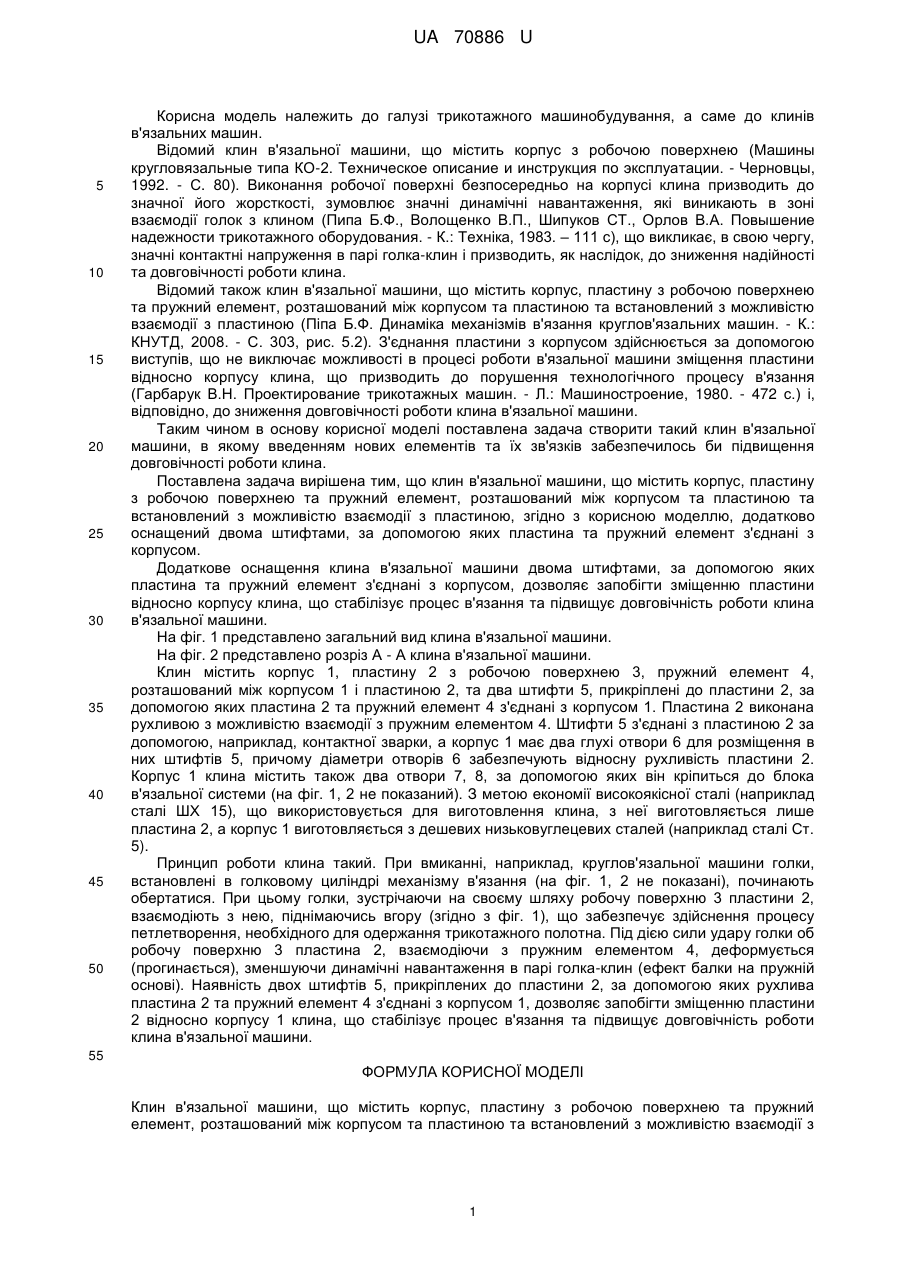

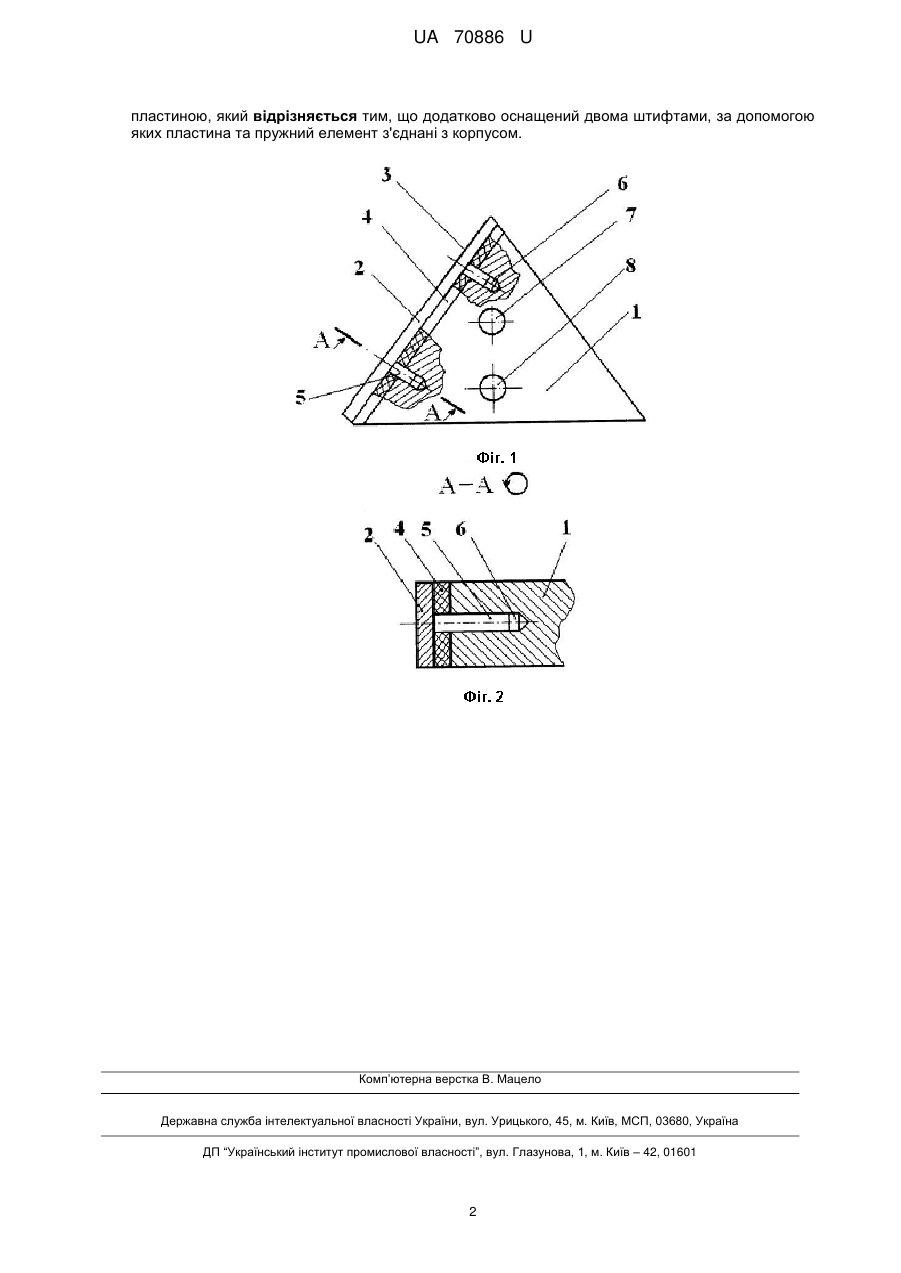

Реферат: UA 70886 U UA 70886 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі трикотажного машинобудування, а саме до клинів в'язальних машин. Відомий клин в'язальної машини, що містить корпус з робочою поверхнею (Машины кругловязальные типа КО-2. Техническое описание и инструкция по эксплуатации. - Черновцы, 1992. - С. 80). Виконання робочої поверхні безпосередньо на корпусі клина призводить до значної його жорсткості, зумовлює значні динамічні навантаження, які виникають в зоні взаємодії голок з клином (Пипа Б.Ф., Волощенко В.П., Шипуков СТ., Орлов В.А. Повышение надежности трикотажного оборудования. - К.: Техніка, 1983. – 111 с), що викликає, в свою чергу, значні контактні напруження в парі голка-клин і призводить, як наслідок, до зниження надійності та довговічності роботи клина. Відомий також клин в'язальної машини, що містить корпус, пластину з робочою поверхнею та пружний елемент, розташований між корпусом та пластиною та встановлений з можливістю взаємодії з пластиною (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2008. - С. 303, рис. 5.2). З'єднання пластини з корпусом здійснюється за допомогою виступів, що не виключає можливості в процесі роботи в'язальної машини зміщення пластини відносно корпусу клина, що призводить до порушення технологічного процесу в'язання (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980. - 472 с.) і, відповідно, до зниження довговічності роботи клина в'язальної машини. Таким чином в основу корисної моделі поставлена задача створити такий клин в'язальної машини, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи клина. Поставлена задача вирішена тим, що клин в'язальної машини, що містить корпус, пластину з робочою поверхнею та пружний елемент, розташований між корпусом та пластиною та встановлений з можливістю взаємодії з пластиною, згідно з корисною моделлю, додатково оснащений двома штифтами, за допомогою яких пластина та пружний елемент з'єднані з корпусом. Додаткове оснащення клина в'язальної машини двома штифтами, за допомогою яких пластина та пружний елемент з'єднані з корпусом, дозволяє запобігти зміщенню пластини відносно корпусу клина, що стабілізує процес в'язання та підвищує довговічність роботи клина в'язальної машини. На фіг. 1 представлено загальний вид клина в'язальної машини. На фіг. 2 представлено розріз А - А клина в'язальної машини. Клин містить корпус 1, пластину 2 з робочою поверхнею 3, пружний елемент 4, розташований між корпусом 1 і пластиною 2, та два штифти 5, прикріплені до пластини 2, за допомогою яких пластина 2 та пружний елемент 4 з'єднані з корпусом 1. Пластина 2 виконана рухливою з можливістю взаємодії з пружним елементом 4. Штифти 5 з'єднані з пластиною 2 за допомогою, наприклад, контактної зварки, а корпус 1 має два глухі отвори 6 для розміщення в них штифтів 5, причому діаметри отворів 6 забезпечують відносну рухливість пластини 2. Корпус 1 клина містить також два отвори 7, 8, за допомогою яких він кріпиться до блока в'язальної системи (на фіг. 1, 2 не показаний). З метою економії високоякісної сталі (наприклад сталі ШХ 15), що використовується для виготовлення клина, з неї виготовляється лише пластина 2, а корпус 1 виготовляється з дешевих низьковуглецевих сталей (наприклад сталі Ст. 5). Принцип роботи клина такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1, 2 не показані), починають обертатися. При цьому голки, зустрічаючи на своєму шляху робочу поверхню 3 пластини 2, взаємодіють з нею, піднімаючись вгору (згідно з фіг. 1), що забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Під дією сили удару голки об робочу поверхню 3 пластина 2, взаємодіючи з пружним елементом 4, деформується (прогинається), зменшуючи динамічні навантаження в парі голка-клин (ефект балки на пружній основі). Наявність двох штифтів 5, прикріплених до пластини 2, за допомогою яких рухлива пластина 2 та пружний елемент 4 з'єднані з корпусом 1, дозволяє запобігти зміщенню пластини 2 відносно корпусу 1 клина, що стабілізує процес в'язання та підвищує довговічність роботи клина в'язальної машини. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Клин в'язальної машини, що містить корпус, пластину з робочою поверхнею та пружний елемент, розташований між корпусом та пластиною та встановлений з можливістю взаємодії з 1 UA 70886 U пластиною, який відрізняється тим, що додатково оснащений двома штифтами, за допомогою яких пластина та пружний елемент з'єднані з корпусом. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
