Пристрій для збирання пилку

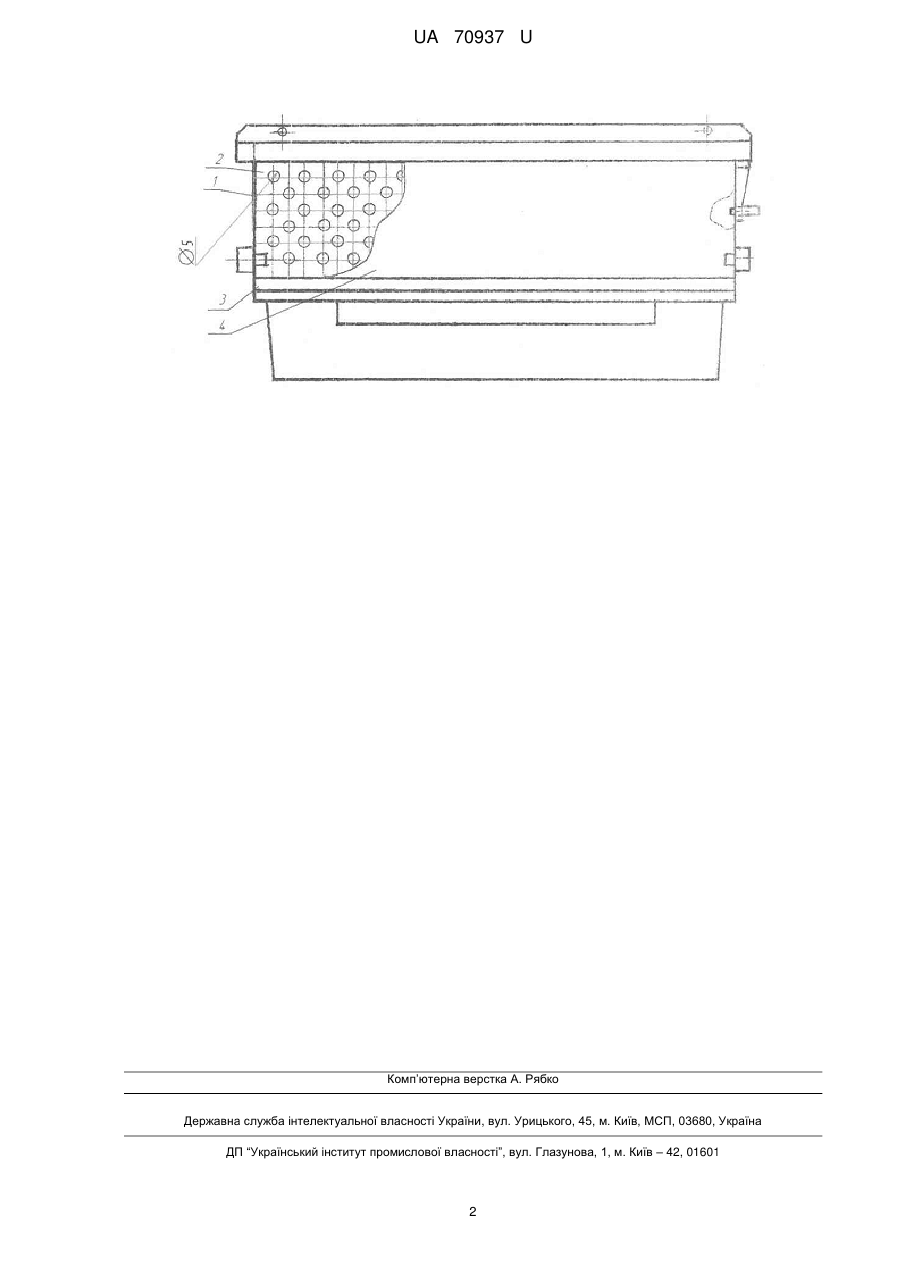

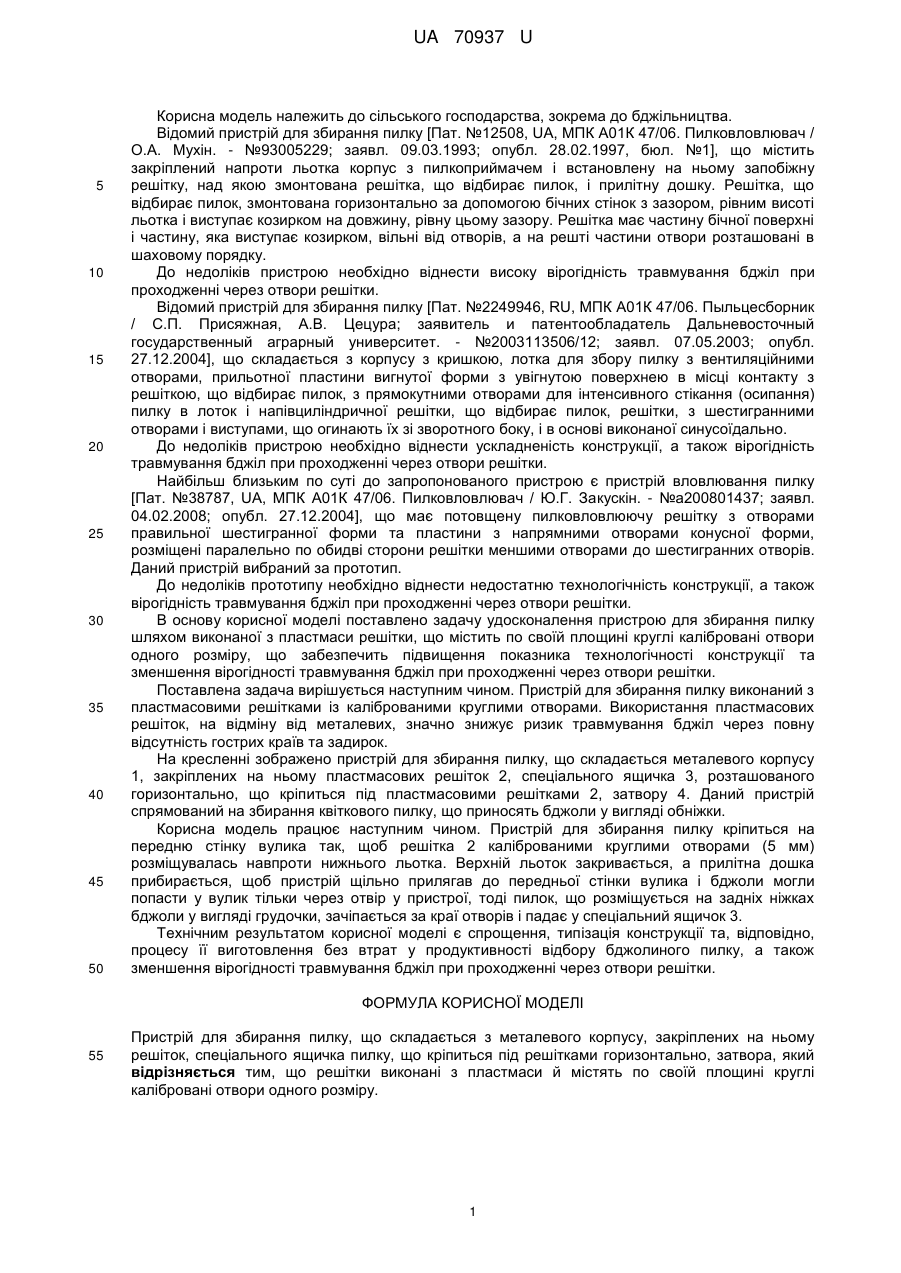

Реферат: UA 70937 U UA 70937 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, зокрема до бджільництва. Відомий пристрій для збирання пилку [Пат. №12508, UA, МПК А01К 47/06. Пилковловлювач / О.А. Мухін. - №93005229; заявл. 09.03.1993; опубл. 28.02.1997, бюл. №1], що містить закріплений напроти льотка корпус з пилкоприймачем і встановлену на ньому запобіжну решітку, над якою змонтована решітка, що відбирає пилок, і прилітну дошку. Решітка, що відбирає пилок, змонтована горизонтально за допомогою бічних стінок з зазором, рівним висоті льотка і виступає козирком на довжину, рівну цьому зазору. Решітка має частину бічної поверхні і частину, яка виступає козирком, вільні від отворів, а на решті частини отвори розташовані в шаховому порядку. До недоліків пристрою необхідно віднести високу вірогідність травмування бджіл при проходженні через отвори решітки. Відомий пристрій для збирання пилку [Пат. №2249946, RU, МПК А01К 47/06. Пыльцесборник / С.П. Присяжная, А.В. Цецура; заявитель и патентообладатель Дальневосточный государственный аграрный университет. - №2003113506/12; заявл. 07.05.2003; опубл. 27.12.2004], що складається з корпусу з кришкою, лотка для збору пилку з вентиляційними отворами, прильотної пластини вигнутої форми з увігнутою поверхнею в місці контакту з решіткою, що відбирає пилок, з прямокутними отворами для інтенсивного стікання (осипання) пилку в лоток і напівциліндричної решітки, що відбирає пилок, решітки, з шестигранними отворами і виступами, що огинають їх зі зворотного боку, і в основі виконаної синусоїдально. До недоліків пристрою необхідно віднести ускладненість конструкції, а також вірогідність травмування бджіл при проходженні через отвори решітки. Найбільш близьким по суті до запропонованого пристрою є пристрій вловлювання пилку [Пат. №38787, UA, МПК А01К 47/06. Пилковловлювач / Ю.Г. Закускін. - №а200801437; заявл. 04.02.2008; опубл. 27.12.2004], що має потовщену пилковловлюючу решітку з отворами правильної шестигранної форми та пластини з напрямними отворами конусної форми, розміщені паралельно по обидві сторони решітки меншими отворами до шестигранних отворів. Даний пристрій вибраний за прототип. До недоліків прототипу необхідно віднести недостатню технологічність конструкції, а також вірогідність травмування бджіл при проходженні через отвори решітки. В основу корисної моделі поставлено задачу удосконалення пристрою для збирання пилку шляхом виконаної з пластмаси решітки, що містить по своїй площині круглі калібровані отвори одного розміру, що забезпечить підвищення показника технологічності конструкції та зменшення вірогідності травмування бджіл при проходженні через отвори решітки. Поставлена задача вирішується наступним чином. Пристрій для збирання пилку виконаний з пластмасовими решітками із каліброваними круглими отворами. Використання пластмасових решіток, на відміну від металевих, значно знижує ризик травмування бджіл через повну відсутність гострих країв та задирок. На кресленні зображено пристрій для збирання пилку, що складається металевого корпусу 1, закріплених на ньому пластмасових решіток 2, спеціального ящичка 3, розташованого горизонтально, що кріпиться під пластмасовими решітками 2, затвору 4. Даний пристрій спрямований на збирання квіткового пилку, що приносять бджоли у вигляді обніжки. Корисна модель працює наступним чином. Пристрій для збирання пилку кріпиться на передню стінку вулика так, щоб решітка 2 каліброваними круглими отворами (5 мм) розміщувалась навпроти нижнього льотка. Верхній льоток закривається, а прилітна дошка прибирається, щоб пристрій щільно прилягав до передньої стінки вулика і бджоли могли попасти у вулик тільки через отвір у пристрої, тоді пилок, що розміщується на задніх ніжках бджоли у вигляді грудочки, зачіпається за краї отворів і падає у спеціальний ящичок 3. Технічним результатом корисної моделі є спрощення, типізація конструкції та, відповідно, процесу її виготовлення без втрат у продуктивності відбору бджолиного пилку, а також зменшення вірогідності травмування бджіл при проходженні через отвори решітки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для збирання пилку, що складається з металевого корпусу, закріплених на ньому решіток, спеціального ящичка пилку, що кріпиться під решітками горизонтально, затвора, який відрізняється тим, що решітки виконані з пластмаси й містять по своїй площині круглі калібровані отвори одного розміру. 1 UA 70937 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
