Димар пасічний

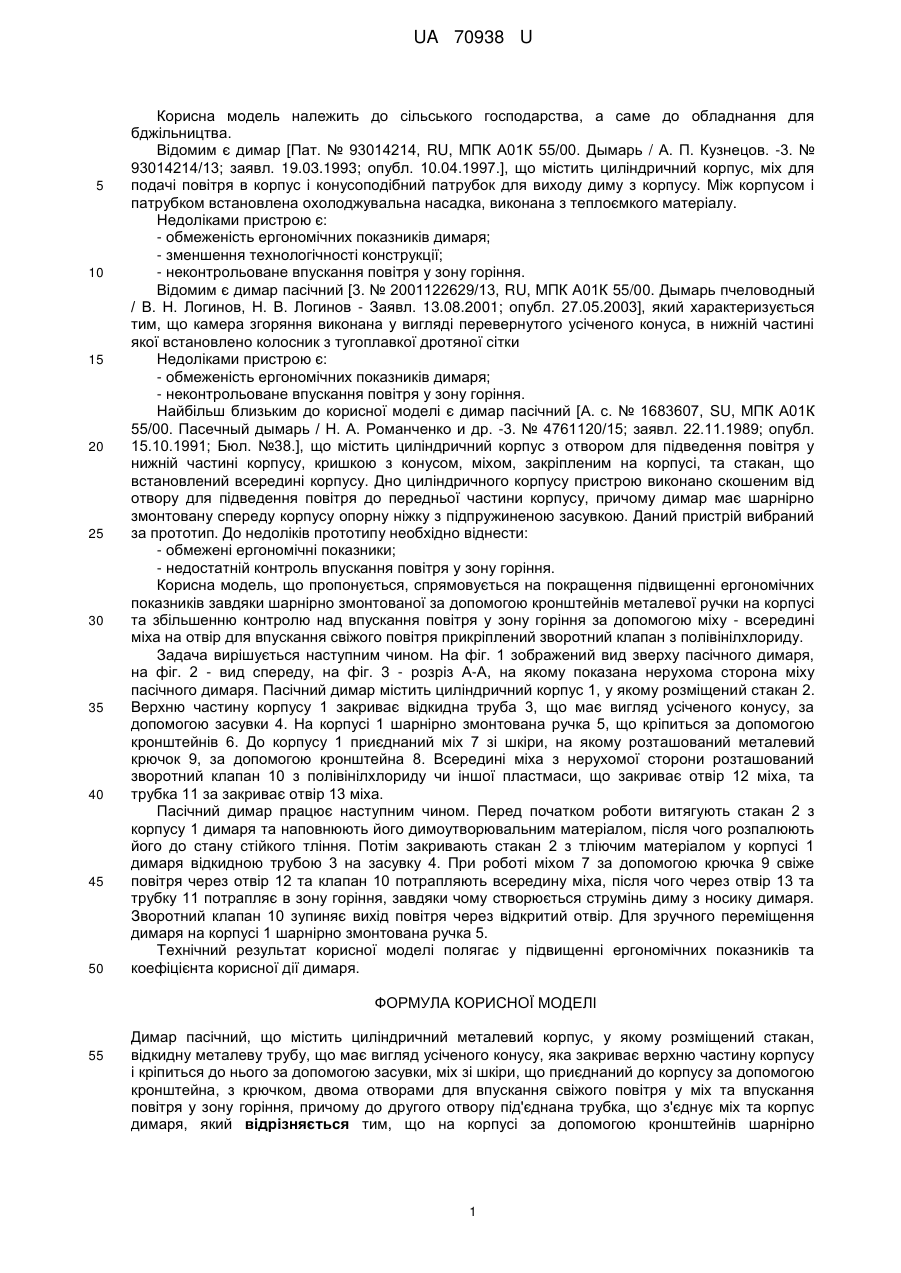

Реферат: UA 70938 U UA 70938 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільського господарства, а саме до обладнання для бджільництва. Відомим є димар [Пат. № 93014214, RU, МПК А01К 55/00. Дымарь / А. П. Кузнецов. -3. № 93014214/13; заявл. 19.03.1993; опубл. 10.04.1997.], що містить циліндричний корпус, міх для подачі повітря в корпус і конусоподібний патрубок для виходу диму з корпусу. Між корпусом і патрубком встановлена охолоджувальна насадка, виконана з теплоємкого матеріалу. Недоліками пристрою є: - обмеженість ергономічних показників димаря; - зменшення технологічності конструкції; - неконтрольоване впускання повітря у зону горіння. Відомим є димар пасічний [3. № 2001122629/13, RU, МПК А01К 55/00. Дымарь пчеловодный / В. Η. Логинов, Н. В. Логинов - Заявл. 13.08.2001; опубл. 27.05.2003], який характеризується тим, що камера згоряння виконана у вигляді перевернутого усіченого конуса, в нижній частині якої встановлено колосник з тугоплавкої дротяної сітки Недоліками пристрою є: - обмеженість ергономічних показників димаря; - неконтрольоване впускання повітря у зону горіння. Найбільш близьким до корисної моделі є димар пасічний [А. с. № 1683607, SU, МПК А01К 55/00. Пасечный дымарь / Η. Α. Романченко и др. -3. № 4761120/15; заявл. 22.11.1989; опубл. 15.10.1991; Бюл. №38.], що містить циліндричний корпус з отвором для підведення повітря у нижній частині корпусу, кришкою з конусом, міхом, закріпленим на корпусі, та стакан, що встановлений всередині корпусу. Дно циліндричного корпусу пристрою виконано скошеним від отвору для підведення повітря до передньої частини корпусу, причому димар має шарнірно змонтовану спереду корпусу опорну ніжку з підпружиненою засувкою. Даний пристрій вибраний за прототип. До недоліків прототипу необхідно віднести: - обмежені ергономічні показники; - недостатній контроль впускання повітря у зону горіння. Корисна модель, що пропонується, спрямовується на покращення підвищенні ергономічних показників завдяки шарнірно змонтованої за допомогою кронштейнів металевої ручки на корпусі та збільшенню контролю над впускання повітря у зону горіння за допомогою міху - всередині міха на отвір для впускання свіжого повітря прикріплений зворотний клапан з полівінілхлориду. Задача вирішується наступним чином. На фіг. 1 зображений вид зверху пасічного димаря, на фіг. 2 - вид спереду, на фіг. 3 - розріз А-А, на якому показана нерухома сторона міху пасічного димаря. Пасічний димар містить циліндричний корпус 1, у якому розміщений стакан 2. Верхню частину корпусу 1 закриває відкидна труба 3, що має вигляд усіченого конусу, за допомогою засувки 4. На корпусі 1 шарнірно змонтована ручка 5, що кріпиться за допомогою кронштейнів 6. До корпусу 1 приєднаний міх 7 зі шкіри, на якому розташований металевий крючок 9, за допомогою кронштейна 8. Всередині міха з нерухомої сторони розташований зворотний клапан 10 з полівінілхлориду чи іншої пластмаси, що закриває отвір 12 міха, та трубка 11 за закриває отвір 13 міха. Пасічний димар працює наступним чином. Перед початком роботи витягують стакан 2 з корпусу 1 димаря та наповнюють його димоутворювальним матеріалом, після чого розпалюють його до стану стійкого тління. Потім закривають стакан 2 з тліючим матеріалом у корпусі 1 димаря відкидною трубою 3 на засувку 4. При роботі міхом 7 за допомогою крючка 9 свіже повітря через отвір 12 та клапан 10 потрапляють всередину міха, після чого через отвір 13 та трубку 11 потрапляє в зону горіння, завдяки чому створюється струмінь диму з носику димаря. Зворотний клапан 10 зупиняє вихід повітря через відкритий отвір. Для зручного переміщення димаря на корпусі 1 шарнірно змонтована ручка 5. Технічний результат корисної моделі полягає у підвищенні ергономічних показників та коефіцієнта корисної дії димаря. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Димар пасічний, що містить циліндричний металевий корпус, у якому розміщений стакан, відкидну металеву трубу, що має вигляд усіченого конусу, яка закриває верхню частину корпусу і кріпиться до нього за допомогою засувки, міх зі шкіри, що приєднаний до корпусу за допомогою кронштейна, з крючком, двома отворами для впускання свіжого повітря у міх та впускання повітря у зону горіння, причому до другого отвору під'єднана трубка, що з'єднує міх та корпус димаря, який відрізняється тим, що на корпусі за допомогою кронштейнів шарнірно 1 UA 70938 U змонтована металева ручка, а всередині міха на отвір для впускання свіжого повітря у міх прикріплений зворотний клапан з полівінілхлориду чи іншої пластмаси. 2 UA 70938 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
