Пристрій для розпечатування стільників

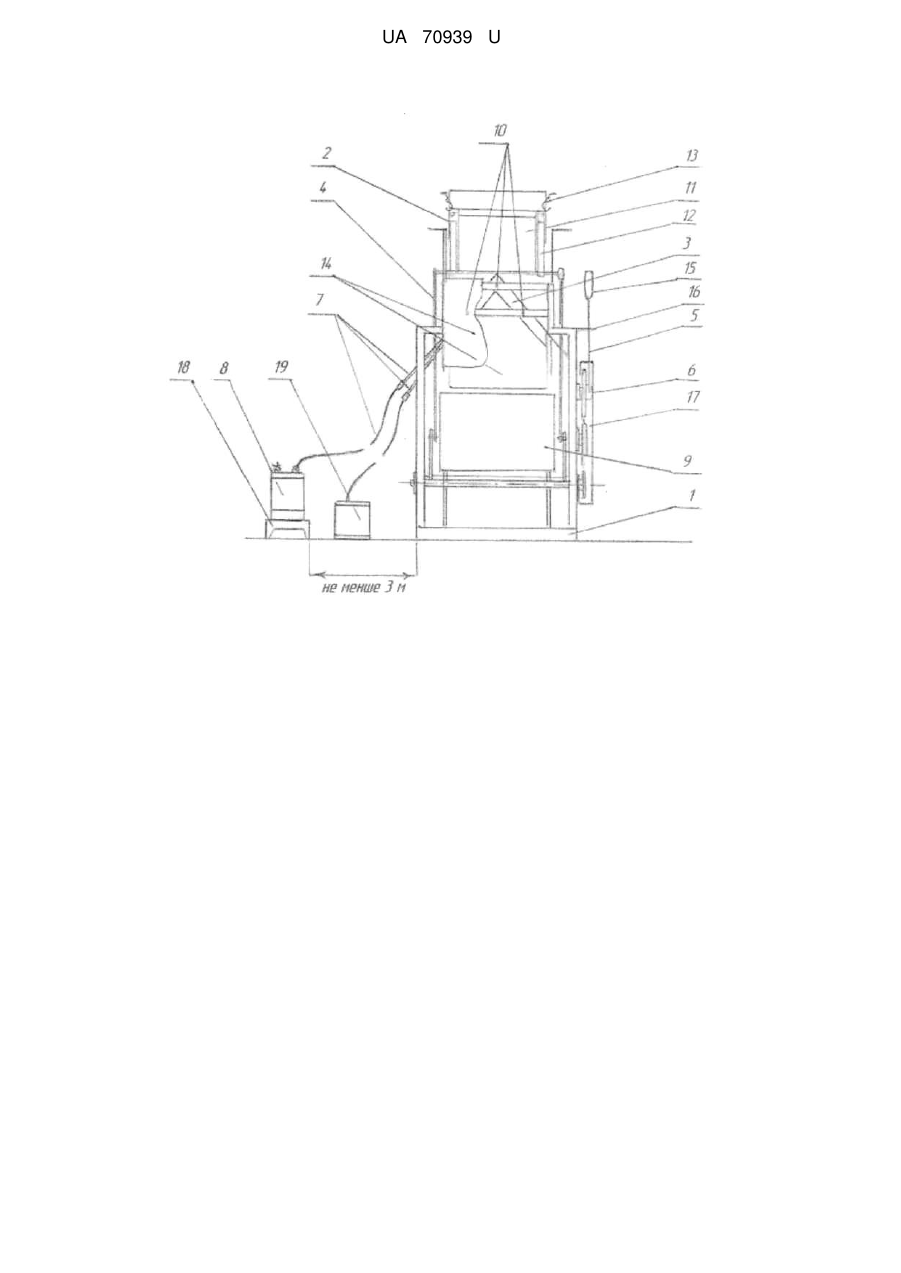

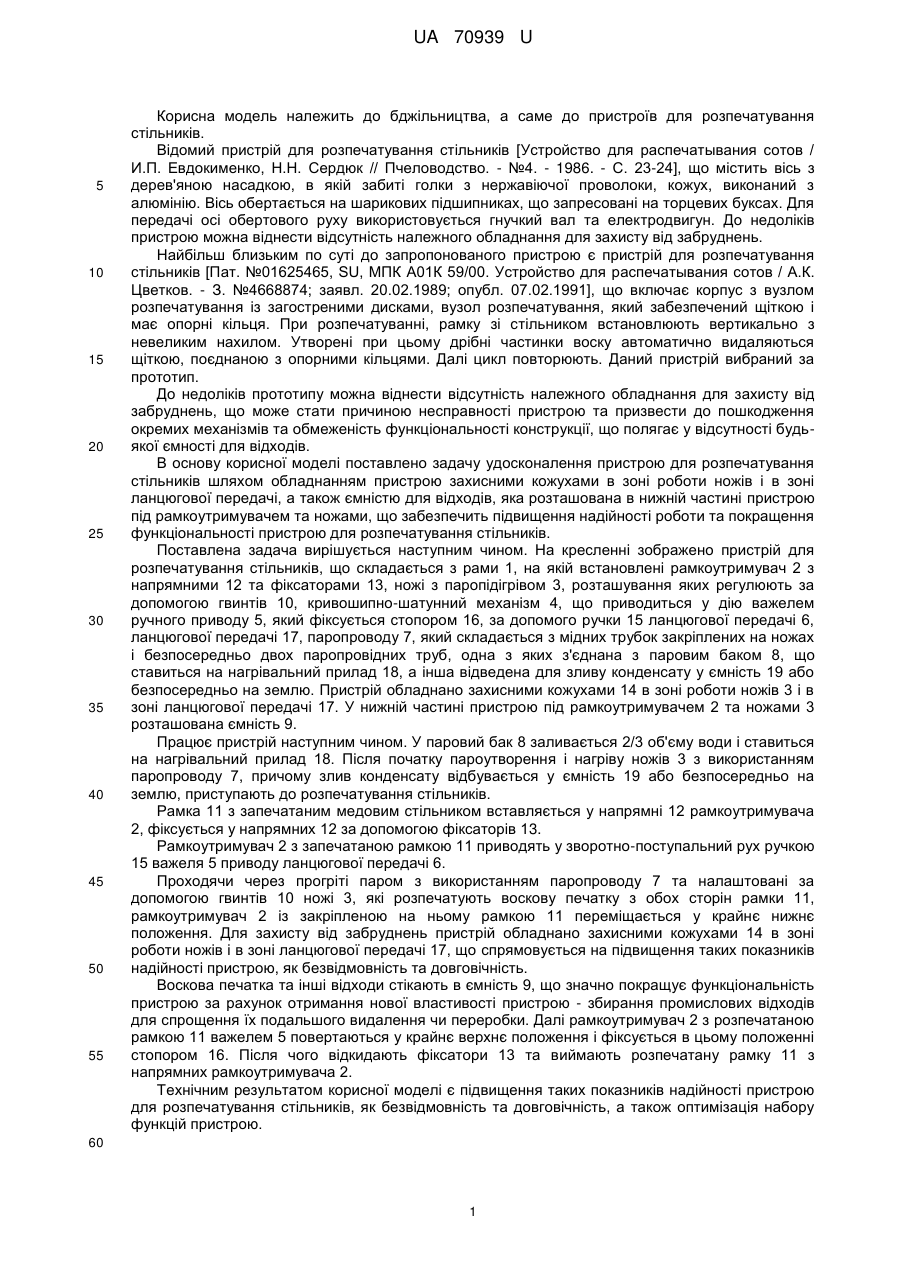

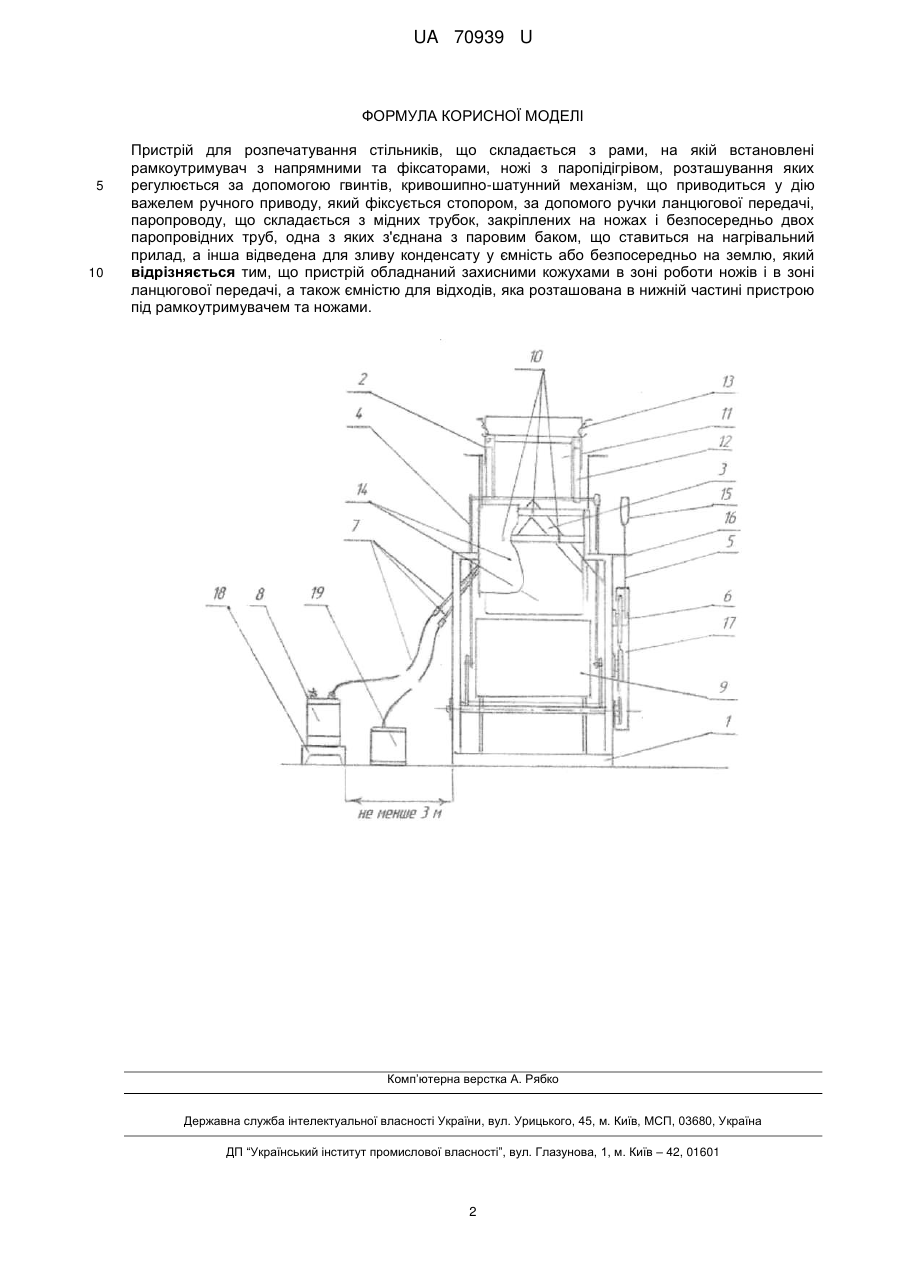

Реферат: UA 70939 U UA 70939 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до бджільництва, а саме до пристроїв для розпечатування стільників. Відомий пристрій для розпечатування стільників [Устройство для распечатывания сотов / И.П. Евдокименко, Η.Η. Сердюк // Пчеловодство. - №4. - 1986. - С. 23-24], що містить вісь з дерев'яною насадкою, в якій забиті голки з нержавіючої проволоки, кожух, виконаний з алюмінію. Вісь обертається на шарикових підшипниках, що запресовані на торцевих буксах. Для передачі осі обертового руху використовується гнучкий вал та електродвигун. До недоліків пристрою можна віднести відсутність належного обладнання для захисту від забруднень. Найбільш близьким по суті до запропонованого пристрою є пристрій для розпечатування стільників [Пат. №01625465, SU, МПК А01К 59/00. Устройство для распечатывания сотов / А.К. Цветков. - З. №4668874; заявл. 20.02.1989; опубл. 07.02.1991], що включає корпус з вузлом розпечатування із загостреними дисками, вузол розпечатування, який забезпечений щіткою і має опорні кільця. При розпечатуванні, рамку зі стільником встановлюють вертикально з невеликим нахилом. Утворені при цьому дрібні частинки воску автоматично видаляються щіткою, поєднаною з опорними кільцями. Далі цикл повторюють. Даний пристрій вибраний за прототип. До недоліків прототипу можна віднести відсутність належного обладнання для захисту від забруднень, що може стати причиною несправності пристрою та призвести до пошкодження окремих механізмів та обмеженість функціональності конструкції, що полягає у відсутності будьякої ємності для відходів. В основу корисної моделі поставлено задачу удосконалення пристрою для розпечатування стільників шляхом обладнанням пристрою захисними кожухами в зоні роботи ножів і в зоні ланцюгової передачі, а також ємністю для відходів, яка розташована в нижній частині пристрою під рамкоутримувачем та ножами, що забезпечить підвищення надійності роботи та покращення функціональності пристрою для розпечатування стільників. Поставлена задача вирішується наступним чином. На кресленні зображено пристрій для розпечатування стільників, що складається з рами 1, на якій встановлені рамкоутримувач 2 з напрямними 12 та фіксаторами 13, ножі з паропідігрівом 3, розташування яких регулюють за допомогою гвинтів 10, кривошипно-шатунний механізм 4, що приводиться у дію важелем ручного приводу 5, який фіксується стопором 16, за допомого ручки 15 ланцюгової передачі 6, ланцюгової передачі 17, паропроводу 7, який складається з мідних трубок закріплених на ножах і безпосередньо двох паропровідних труб, одна з яких з'єднана з паровим баком 8, що ставиться на нагрівальний прилад 18, а інша відведена для зливу конденсату у ємність 19 або безпосередньо на землю. Пристрій обладнано захисними кожухами 14 в зоні роботи ножів 3 і в зоні ланцюгової передачі 17. У нижній частині пристрою під рамкоутримувачем 2 та ножами 3 розташована ємність 9. Працює пристрій наступним чином. У паровий бак 8 заливається 2/3 об'єму води і ставиться на нагрівальний прилад 18. Після початку пароутворення і нагріву ножів 3 з використанням паропроводу 7, причому злив конденсату відбувається у ємність 19 або безпосередньо на землю, приступають до розпечатування стільників. Рамка 11 з запечатаним медовим стільником вставляється у напрямні 12 рамкоутримувача 2, фіксується у напрямних 12 за допомогою фіксаторів 13. Рамкоутримувач 2 з запечатаною рамкою 11 приводять у зворотно-поступальний рух ручкою 15 важеля 5 приводу ланцюгової передачі 6. Проходячи через прогріті паром з використанням паропроводу 7 та налаштовані за допомогою гвинтів 10 ножі 3, які розпечатують воскову печатку з обох сторін рамки 11, рамкоутримувач 2 із закріпленою на ньому рамкою 11 переміщається у крайнє нижнє положення. Для захисту від забруднень пристрій обладнано захисними кожухами 14 в зоні роботи ножів і в зоні ланцюгової передачі 17, що спрямовується на підвищення таких показників надійності пристрою, як безвідмовність та довговічність. Воскова печатка та інші відходи стікають в ємність 9, що значно покращує функціональність пристрою за рахунок отримання нової властивості пристрою - збирання промислових відходів для спрощення їх подальшого видалення чи переробки. Далі рамкоутримувач 2 з розпечатаною рамкою 11 важелем 5 повертаються у крайнє верхнє положення і фіксується в цьому положенні стопором 16. Після чого відкидають фіксатори 13 та виймають розпечатану рамку 11 з напрямних рамкоутримувача 2. Технічним результатом корисної моделі є підвищення таких показників надійності пристрою для розпечатування стільників, як безвідмовність та довговічність, а також оптимізація набору функцій пристрою. 60 1 UA 70939 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для розпечатування стільників, що складається з рами, на якій встановлені рамкоутримувач з напрямними та фіксаторами, ножі з паропідігрівом, розташування яких регулюється за допомогою гвинтів, кривошипно-шатунний механізм, що приводиться у дію важелем ручного приводу, який фіксується стопором, за допомого ручки ланцюгової передачі, паропроводу, що складається з мідних трубок, закріплених на ножах і безпосередньо двох паропровідних труб, одна з яких з'єднана з паровим баком, що ставиться на нагрівальний прилад, а інша відведена для зливу конденсату у ємність або безпосередньо на землю, який відрізняється тим, що пристрій обладнаний захисними кожухами в зоні роботи ножів і в зоні ланцюгової передачі, а також ємністю для відходів, яка розташована в нижній частині пристрою під рамкоутримувачем та ножами. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
