Датчик

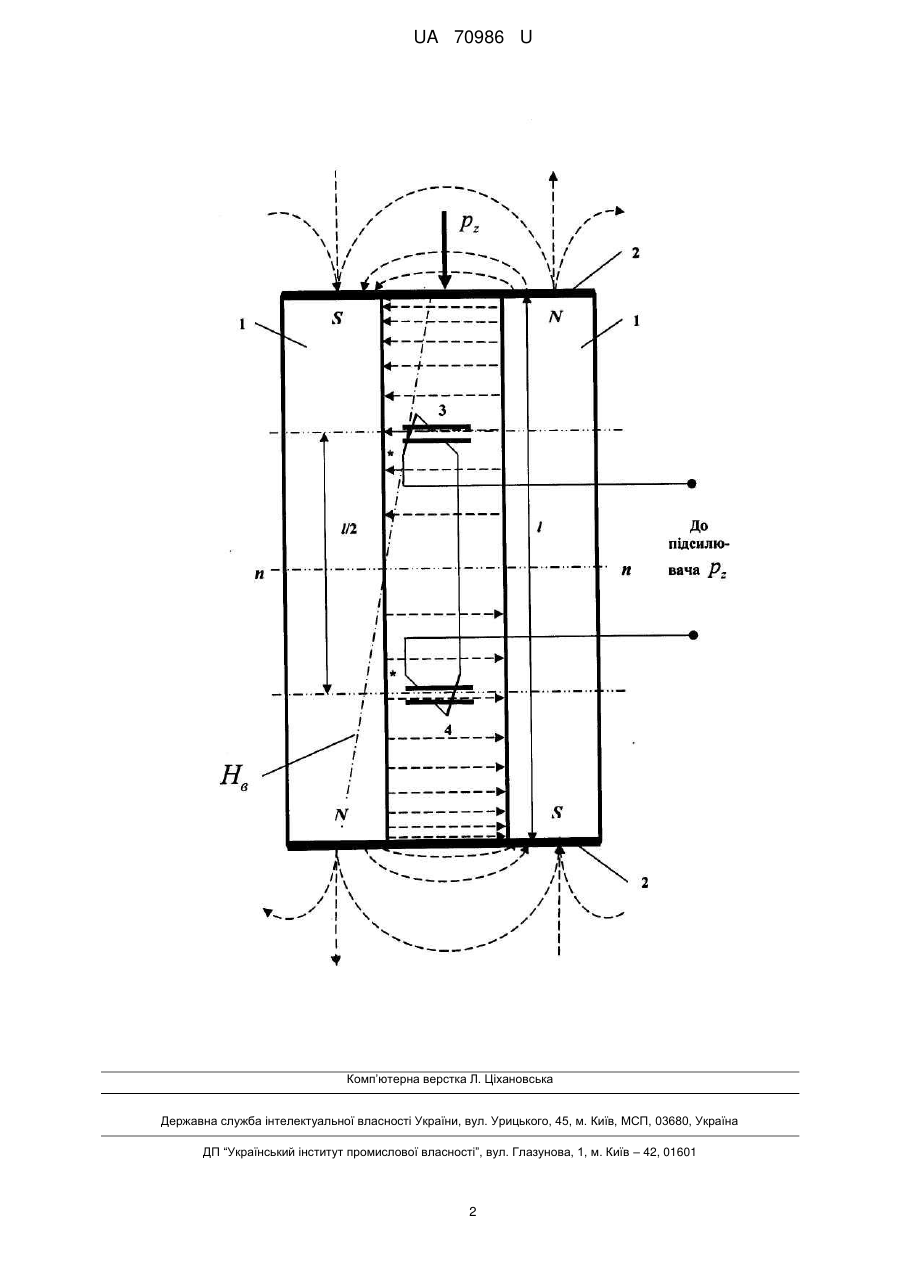

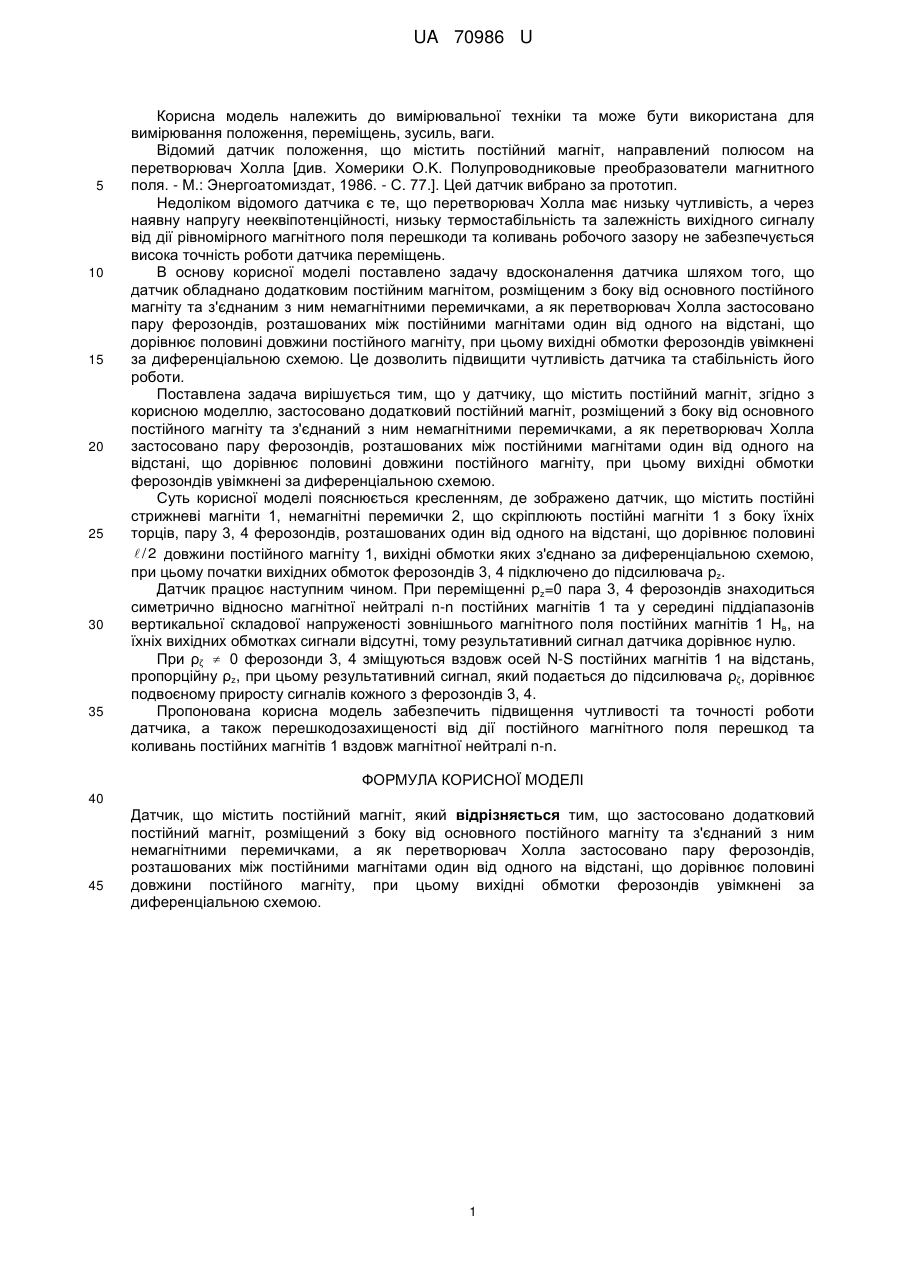

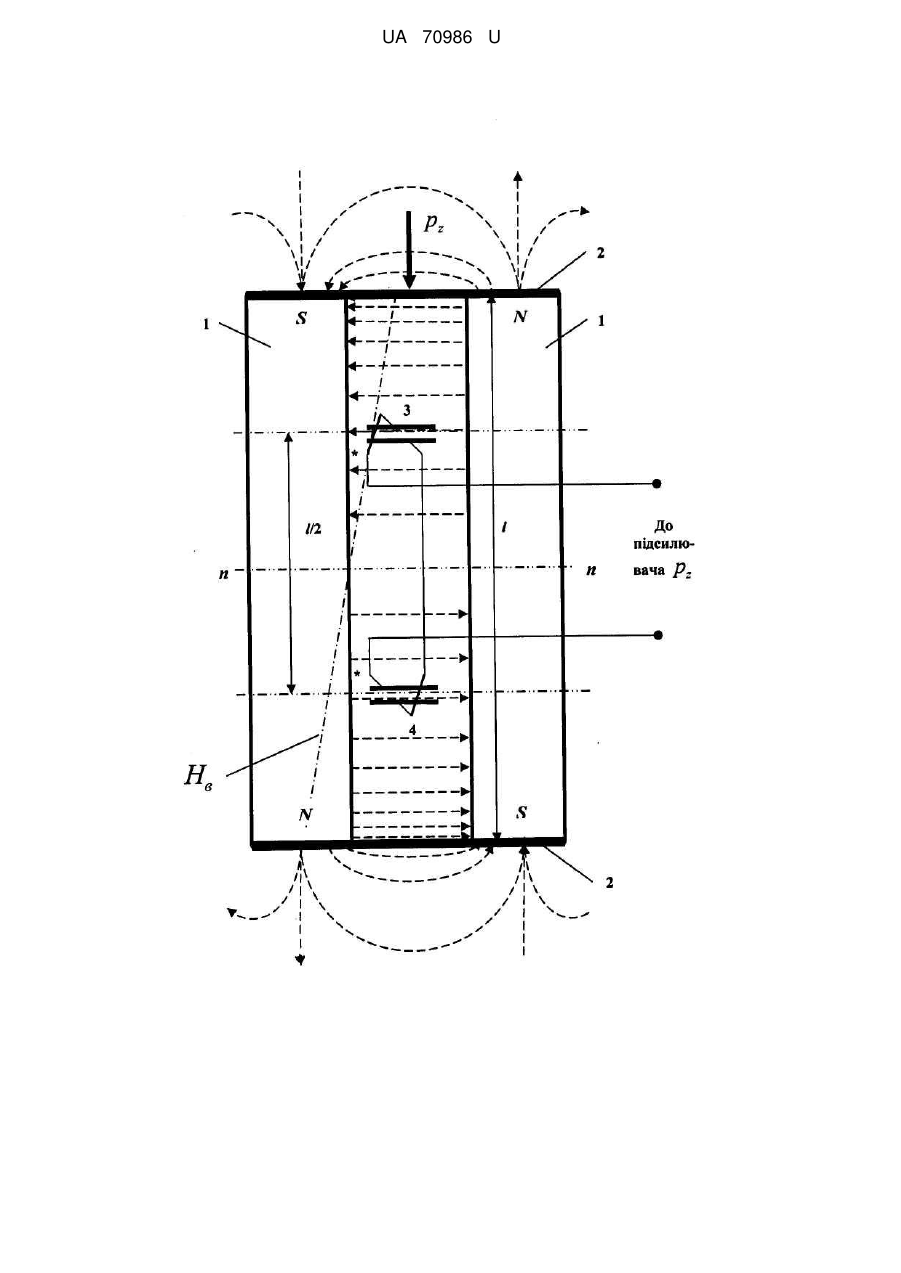

Реферат: UA 70986 U UA 70986 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання положення, переміщень, зусиль, ваги. Відомий датчик положення, що містить постійний магніт, направлений полюсом на перетворювач Холла [див. Хомерики O.K. Полупроводниковые преобразователи магнитного поля. - Μ.: Энергоатомиздат, 1986. - С. 77.]. Цей датчик вибрано за прототип. Недоліком відомого датчика є те, що перетворювач Холла має низьку чутливість, а через наявну напругу нееквіпотенційності, низьку термостабільність та залежність вихідного сигналу від дії рівномірного магнітного поля перешкоди та коливань робочого зазору не забезпечується висока точність роботи датчика переміщень. В основу корисної моделі поставлено задачу вдосконалення датчика шляхом того, що датчик обладнано додатковим постійним магнітом, розміщеним з боку від основного постійного магніту та з'єднаним з ним немагнітними перемичками, а як перетворювач Холла застосовано пару ферозондів, розташованих між постійними магнітами один від одного на відстані, що дорівнює половині довжини постійного магніту, при цьому вихідні обмотки ферозондів увімкнені за диференціальною схемою. Це дозволить підвищити чутливість датчика та стабільність його роботи. Поставлена задача вирішується тим, що у датчику, що містить постійний магніт, згідно з корисною моделлю, застосовано додатковий постійний магніт, розміщений з боку від основного постійного магніту та з'єднаний з ним немагнітними перемичками, а як перетворювач Холла застосовано пару ферозондів, розташованих між постійними магнітами один від одного на відстані, що дорівнює половині довжини постійного магніту, при цьому вихідні обмотки ферозондів увімкнені за диференціальною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик, що містить постійні стрижневі магніти 1, немагнітні перемички 2, що скріплюють постійні магніти 1 з боку їхніх торців, пару 3, 4 ферозондів, розташованих один від одного на відстані, що дорівнює половині  / 2 довжини постійного магніту 1, вихідні обмотки яких з'єднано за диференціальною схемою, при цьому початки вихідних обмоток ферозондів 3, 4 підключено до підсилювача pz. Датчик працює наступним чином. При переміщенні pz=0 пара 3, 4 ферозондів знаходиться симетрично відносно магнітної нейтралі n-n постійних магнітів 1 та у середині піддіапазонів вертикальної складової напруженості зовнішнього магнітного поля постійних магнітів 1 Ηв, на їхніх вихідних обмотках сигнали відсутні, тому результативний сигнал датчика дорівнює нулю. При ρζ  0 ферозонди 3, 4 зміщуються вздовж осей N-S постійних магнітів 1 на відстань, пропорційну ρz, при цьому результативний сигнал, який подається до підсилювача ρζ, дорівнює подвоєному приросту сигналів кожного з ферозондів 3, 4. Пропонована корисна модель забезпечить підвищення чутливості та точності роботи датчика, а також перешкодозахищеності від дії постійного магнітного поля перешкод та коливань постійних магнітів 1 вздовж магнітної нейтралі n-n. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Датчик, що містить постійний магніт, який відрізняється тим, що застосовано додатковий постійний магніт, розміщений з боку від основного постійного магніту та з'єднаний з ним немагнітними перемичками, а як перетворювач Холла застосовано пару ферозондів, розташованих між постійними магнітами один від одного на відстані, що дорівнює половині довжини постійного магніту, при цьому вихідні обмотки ферозондів увімкнені за диференціальною схемою. 1 UA 70986 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
