Пристрій управління зенітним ракетним комплексом

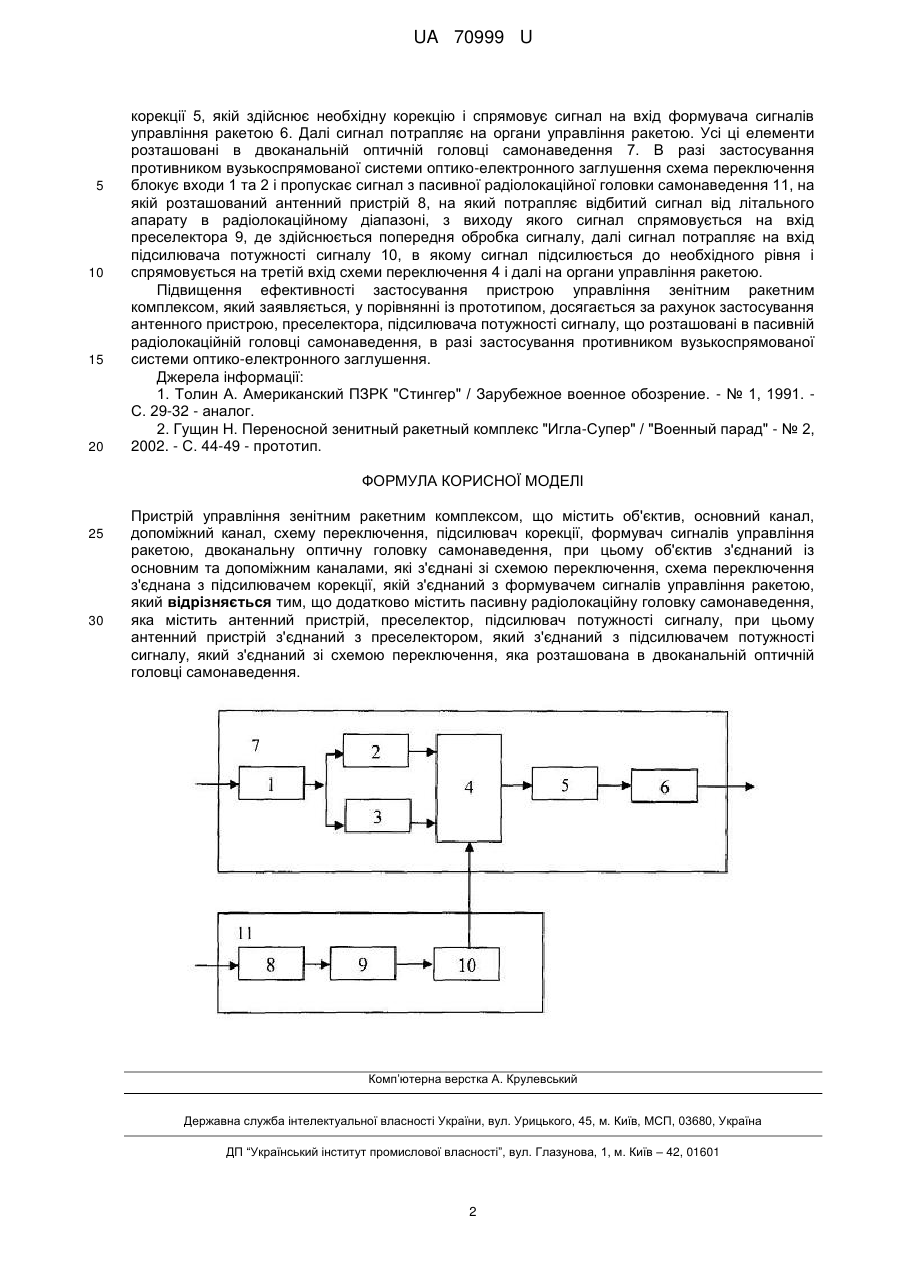

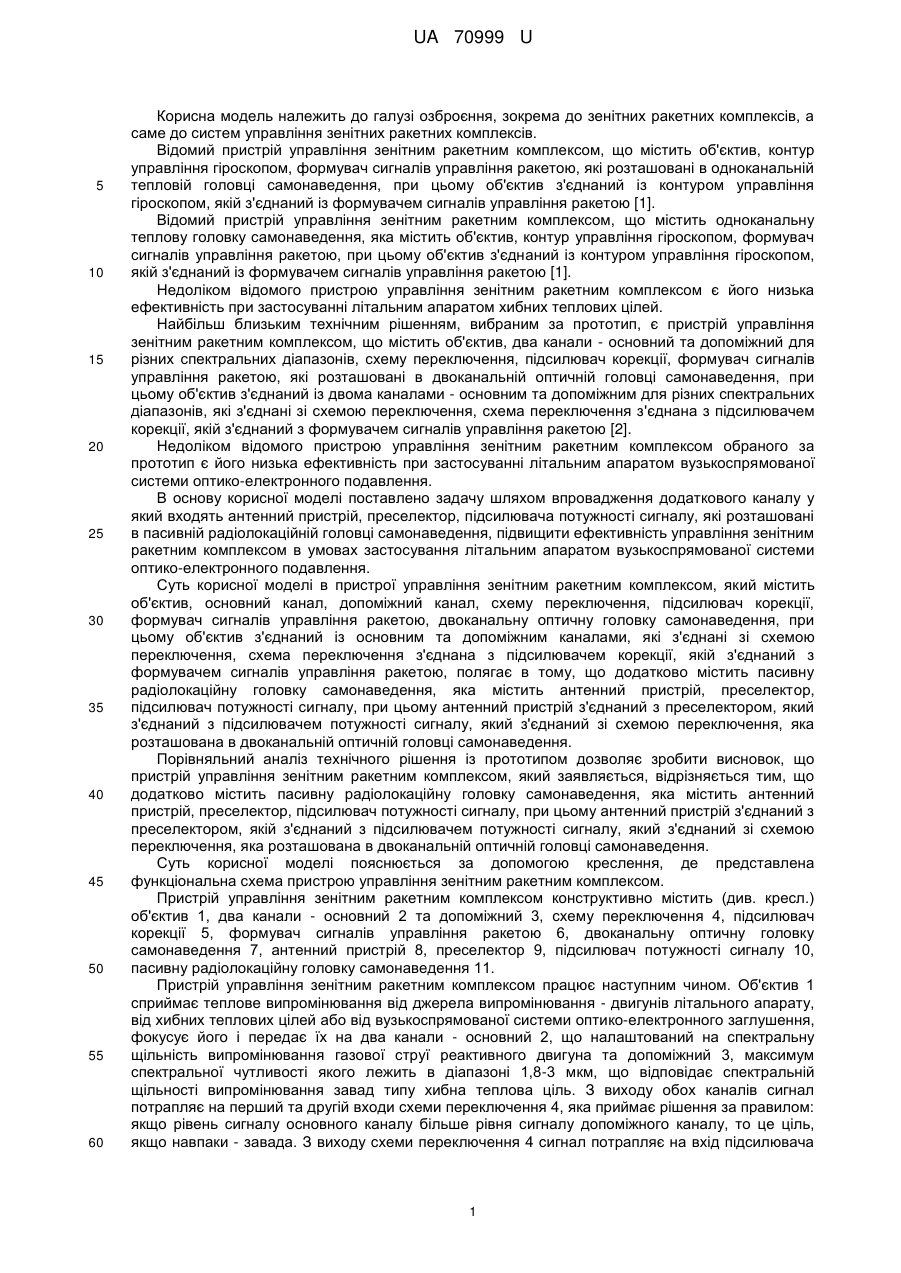

Реферат: UA 70999 U UA 70999 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до зенітних ракетних комплексів, а саме до систем управління зенітних ракетних комплексів. Відомий пристрій управління зенітним ракетним комплексом, що містить об'єктив, контур управління гіроскопом, формувач сигналів управління ракетою, які розташовані в одноканальній тепловій головці самонаведення, при цьому об'єктив з'єднаний із контуром управління гіроскопом, якій з'єднаний із формувачем сигналів управління ракетою [1]. Відомий пристрій управління зенітним ракетним комплексом, що містить одноканальну теплову головку самонаведення, яка містить об'єктив, контур управління гіроскопом, формувач сигналів управління ракетою, при цьому об'єктив з'єднаний із контуром управління гіроскопом, якій з'єднаний із формувачем сигналів управління ракетою [1]. Недоліком відомого пристрою управління зенітним ракетним комплексом є його низька ефективність при застосуванні літальним апаратом хибних теплових цілей. Найбільш близьким технічним рішенням, вибраним за прототип, є пристрій управління зенітним ракетним комплексом, що містить об'єктив, два канали - основний та допоміжний для різних спектральних діапазонів, схему переключення, підсилювач корекції, формувач сигналів управління ракетою, які розташовані в двоканальній оптичній головці самонаведення, при цьому об'єктив з'єднаний із двома каналами - основним та допоміжним для різних спектральних діапазонів, які з'єднані зі схемою переключення, схема переключення з'єднана з підсилювачем корекції, якій з'єднаний з формувачем сигналів управління ракетою [2]. Недоліком відомого пристрою управління зенітним ракетним комплексом обраного за прототип є його низька ефективність при застосуванні літальним апаратом вузькоспрямованої системи оптико-електронного подавлення. В основу корисної моделі поставлено задачу шляхом впровадження додаткового каналу у який входять антенний пристрій, преселектор, підсилювача потужності сигналу, які розташовані в пасивній радіолокаційній головці самонаведення, підвищити ефективність управління зенітним ракетним комплексом в умовах застосування літальним апаратом вузькоспрямованої системи оптико-електронного подавлення. Суть корисної моделі в пристрої управління зенітним ракетним комплексом, який містить об'єктив, основний канал, допоміжний канал, схему переключення, підсилювач корекції, формувач сигналів управління ракетою, двоканальну оптичну головку самонаведення, при цьому об'єктив з'єднаний із основним та допоміжним каналами, які з'єднані зі схемою переключення, схема переключення з'єднана з підсилювачем корекції, якій з'єднаний з формувачем сигналів управління ракетою, полягає в тому, що додатково містить пасивну радіолокаційну головку самонаведення, яка містить антенний пристрій, преселектор, підсилювач потужності сигналу, при цьому антенний пристрій з'єднаний з преселектором, який з'єднаний з підсилювачем потужності сигналу, який з'єднаний зі схемою переключення, яка розташована в двоканальній оптичній головці самонаведення. Порівняльний аналіз технічного рішення із прототипом дозволяє зробити висновок, що пристрій управління зенітним ракетним комплексом, який заявляється, відрізняється тим, що додатково містить пасивну радіолокаційну головку самонаведення, яка містить антенний пристрій, преселектор, підсилювач потужності сигналу, при цьому антенний пристрій з'єднаний з преселектором, якій з'єднаний з підсилювачем потужності сигналу, який з'єднаний зі схемою переключення, яка розташована в двоканальній оптичній головці самонаведення. Суть корисної моделі пояснюється за допомогою креслення, де представлена функціональна схема пристрою управління зенітним ракетним комплексом. Пристрій управління зенітним ракетним комплексом конструктивно містить (див. кресл.) об'єктив 1, два канали - основний 2 та допоміжний 3, схему переключення 4, підсилювач корекції 5, формувач сигналів управління ракетою 6, двоканальну оптичну головку самонаведення 7, антенний пристрій 8, преселектор 9, підсилювач потужності сигналу 10, пасивну радіолокаційну головку самонаведення 11. Пристрій управління зенітним ракетним комплексом працює наступним чином. Об'єктив 1 сприймає теплове випромінювання від джерела випромінювання - двигунів літального апарату, від хибних теплових цілей або від вузькоспрямованої системи оптико-електронного заглушення, фокусує його і передає їх на два канали - основний 2, що налаштований на спектральну щільність випромінювання газової струї реактивного двигуна та допоміжний 3, максимум спектральної чутливості якого лежить в діапазоні 1,8-3 мкм, що відповідає спектральній щільності випромінювання завад типу хибна теплова ціль. З виходу обох каналів сигнал потрапляє на перший та другій входи схеми переключення 4, яка приймає рішення за правилом: якщо рівень сигналу основного каналу більше рівня сигналу допоміжного каналу, то це ціль, якщо навпаки - завада. З виходу схеми переключення 4 сигнал потрапляє на вхід підсилювача 1 UA 70999 U 5 10 15 20 корекції 5, якій здійснює необхідну корекцію і спрямовує сигнал на вхід формувача сигналів управління ракетою 6. Далі сигнал потрапляє на органи управління ракетою. Усі ці елементи розташовані в двоканальній оптичній головці самонаведення 7. В разі застосування противником вузькоспрямованої системи оптико-електронного заглушення схема переключення блокує входи 1 та 2 і пропускає сигнал з пасивної радіолокаційної головки самонаведення 11, на якій розташований антенний пристрій 8, на який потрапляє відбитий сигнал від літального апарату в радіолокаційному діапазоні, з виходу якого сигнал спрямовується на вхід преселектора 9, де здійснюється попередня обробка сигналу, далі сигнал потрапляє на вхід підсилювача потужності сигналу 10, в якому сигнал підсилюється до необхідного рівня і спрямовується на третій вхід схеми переключення 4 і далі на органи управління ракетою. Підвищення ефективності застосування пристрою управління зенітним ракетним комплексом, який заявляється, у порівнянні із прототипом, досягається за рахунок застосування антенного пристрою, преселектора, підсилювача потужності сигналу, що розташовані в пасивній радіолокаційній головці самонаведення, в разі застосування противником вузькоспрямованої системи оптико-електронного заглушення. Джерела інформації: 1. Толин А. Американский ПЗРК "Стингер" / Зарубежное военное обозрение. - № 1, 1991. С. 29-32 - аналог. 2. Гущин Н. Переносной зенитный ракетный комплекс "Игла-Супер" / "Военный парад" - № 2, 2002. - С. 44-49 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Пристрій управління зенітним ракетним комплексом, що містить об'єктив, основний канал, допоміжний канал, схему переключення, підсилювач корекції, формувач сигналів управління ракетою, двоканальну оптичну головку самонаведення, при цьому об'єктив з'єднаний із основним та допоміжним каналами, які з'єднані зі схемою переключення, схема переключення з'єднана з підсилювачем корекції, якій з'єднаний з формувачем сигналів управління ракетою, який відрізняється тим, що додатково містить пасивну радіолокаційну головку самонаведення, яка містить антенний пристрій, преселектор, підсилювач потужності сигналу, при цьому антенний пристрій з'єднаний з преселектором, який з'єднаний з підсилювачем потужності сигналу, який з'єднаний зі схемою переключення, яка розташована в двоканальній оптичній головці самонаведення. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
