Фортифікаційна споруда з комплекту хвилястої сталі

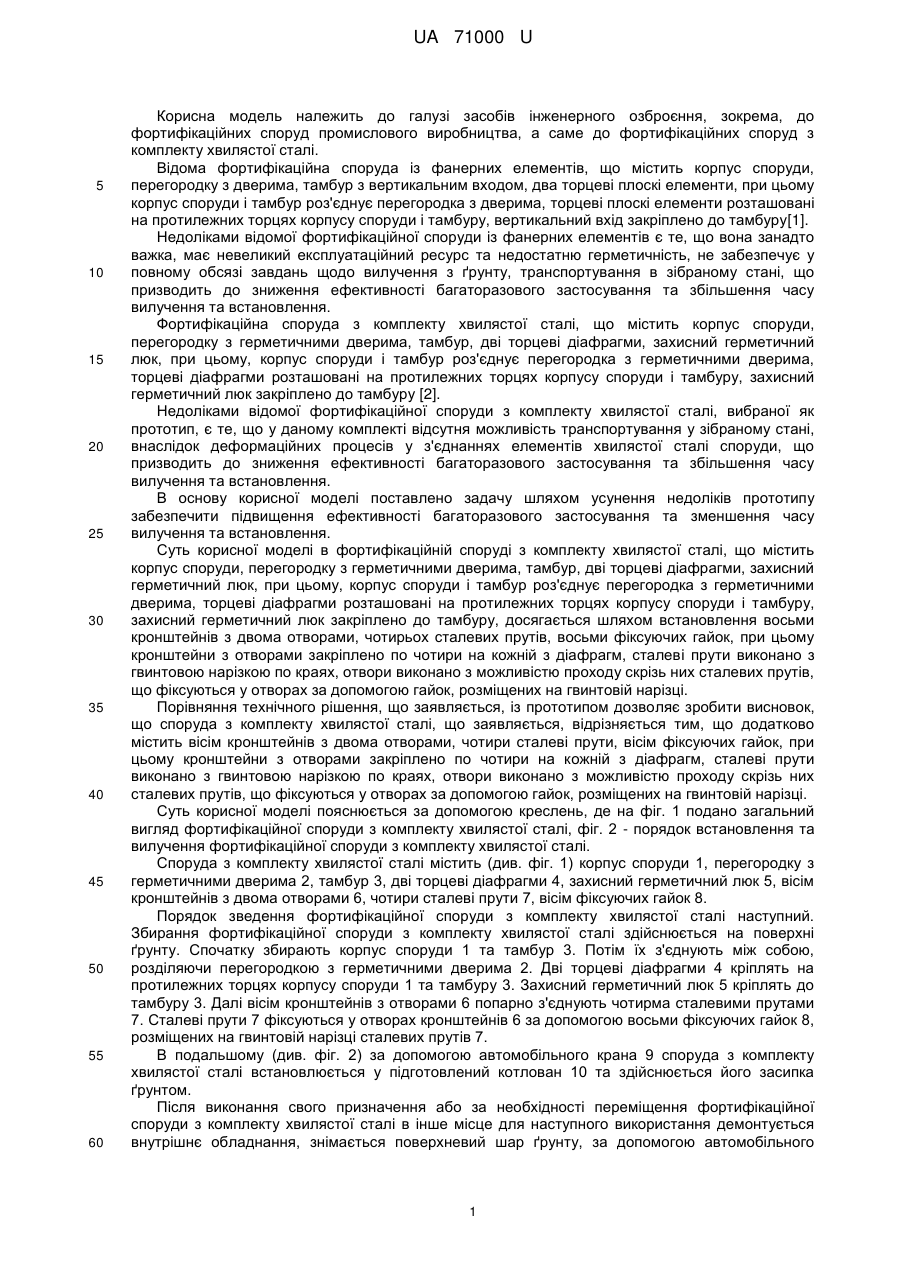

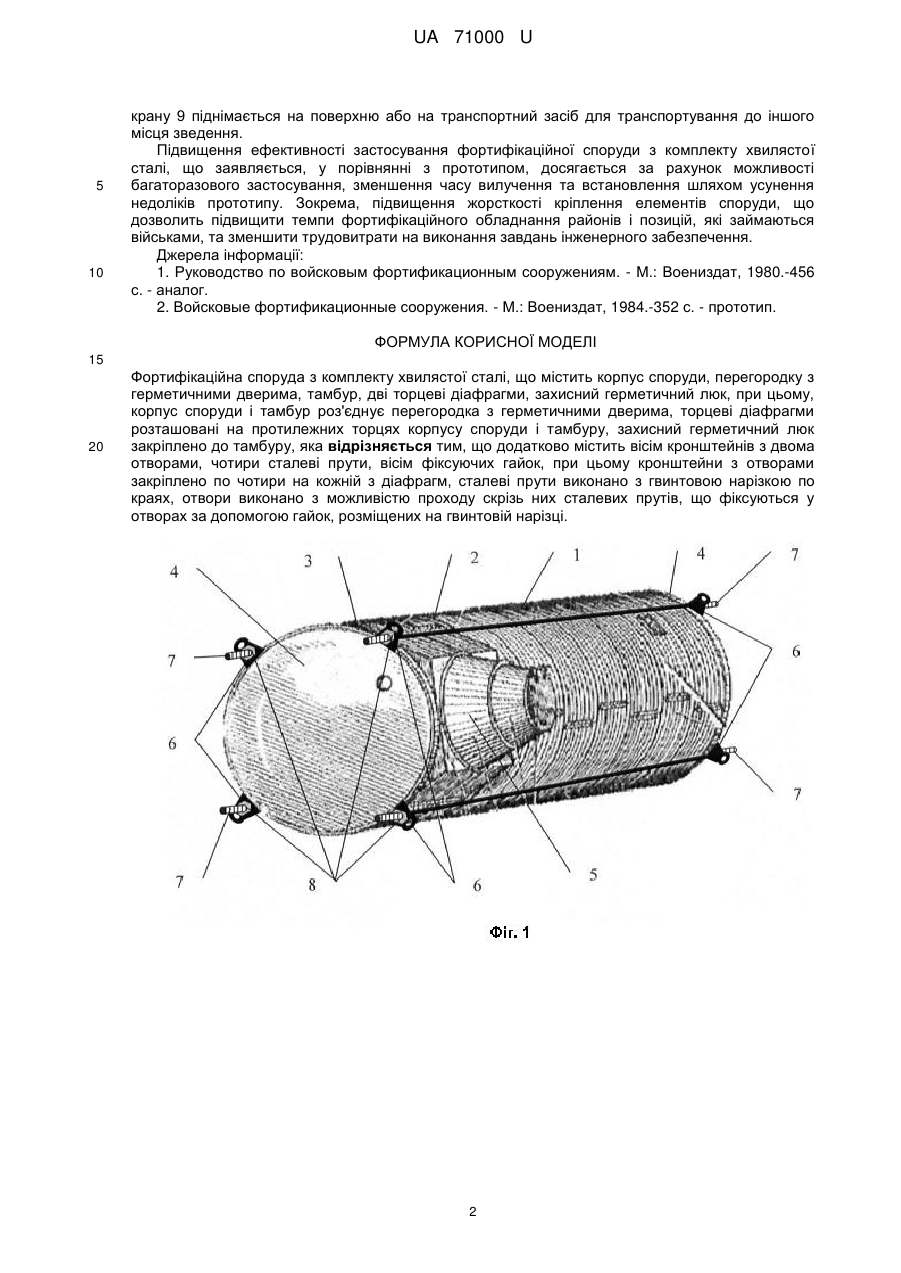

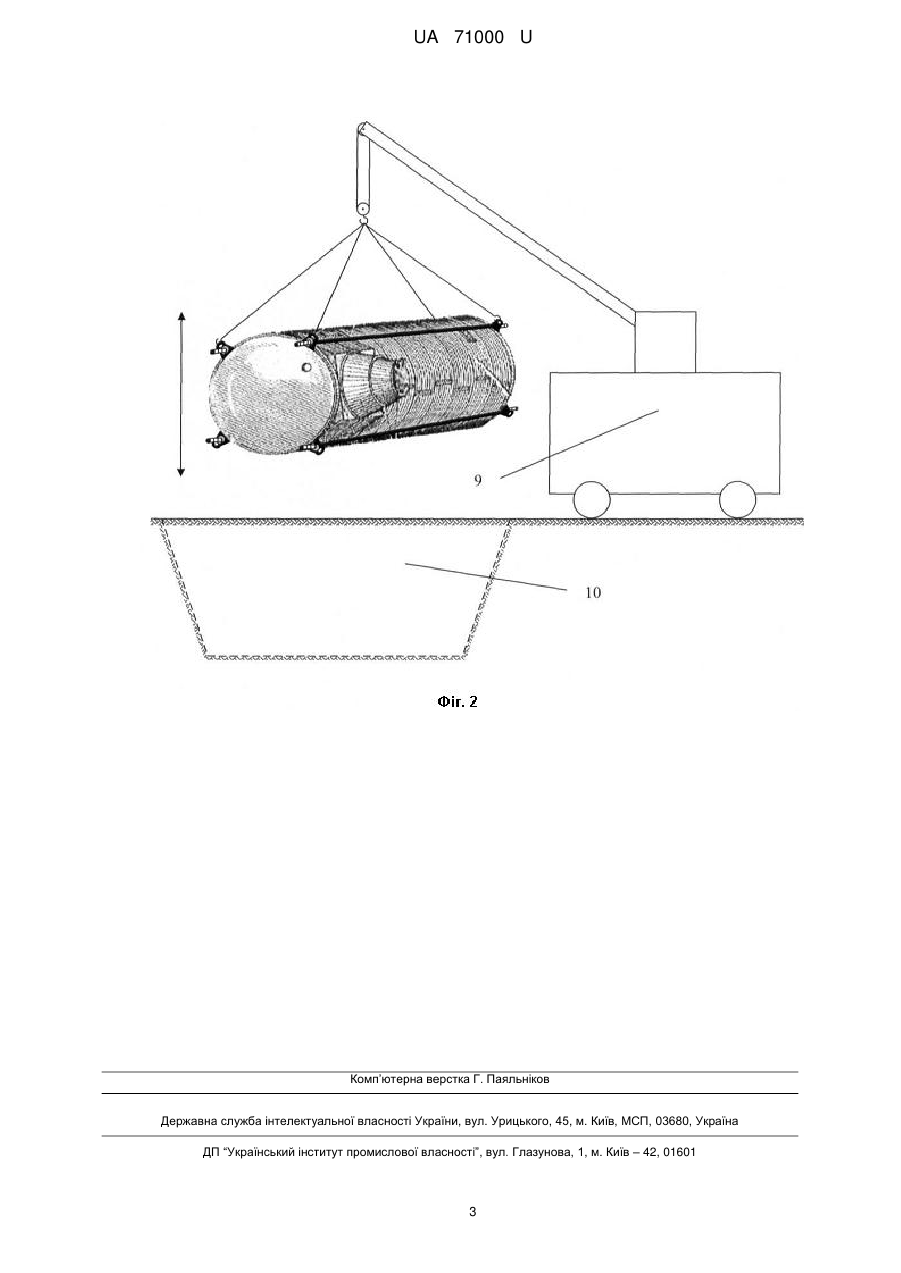

Реферат: Фортифікаційна споруда з комплекту хвилястої сталі містить корпус споруди, перегородку з герметичними дверима, тамбур, дві торцеві діафрагми, захисний герметичний люк. Додатково містить вісім кронштейнів з двома отворами, чотири сталеві прути, вісім фіксуючих гайок. UA 71000 U (54) ФОРТИФІКАЦІЙНА СПОРУДА З КОМПЛЕКТУ ХВИЛЯСТОЇ СТАЛІ UA 71000 U UA 71000 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі засобів інженерного озброєння, зокрема, до фортифікаційних споруд промислового виробництва, а саме до фортифікаційних споруд з комплекту хвилястої сталі. Відома фортифікаційна споруда із фанерних елементів, що містить корпус споруди, перегородку з дверима, тамбур з вертикальним входом, два торцеві плоскі елементи, при цьому корпус споруди і тамбур роз'єднує перегородка з дверима, торцеві плоскі елементи розташовані на протилежних торцях корпусу споруди і тамбуру, вертикальний вхід закріплено до тамбуру[1]. Недоліками відомої фортифікаційної споруди із фанерних елементів є те, що вона занадто важка, має невеликий експлуатаційний ресурс та недостатню герметичність, не забезпечує у повному обсязі завдань щодо вилучення з ґрунту, транспортування в зібраному стані, що призводить до зниження ефективності багаторазового застосування та збільшення часу вилучення та встановлення. Фортифікаційна споруда з комплекту хвилястої сталі, що містить корпус споруди, перегородку з герметичними дверима, тамбур, дві торцеві діафрагми, захисний герметичний люк, при цьому, корпус споруди і тамбур роз'єднує перегородка з герметичними дверима, торцеві діафрагми розташовані на протилежних торцях корпусу споруди і тамбуру, захисний герметичний люк закріплено до тамбуру [2]. Недоліками відомої фортифікаційної споруди з комплекту хвилястої сталі, вибраної як прототип, є те, що у даному комплекті відсутня можливість транспортування у зібраному стані, внаслідок деформаційних процесів у з'єднаннях елементів хвилястої сталі споруди, що призводить до зниження ефективності багаторазового застосування та збільшення часу вилучення та встановлення. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити підвищення ефективності багаторазового застосування та зменшення часу вилучення та встановлення. Суть корисної моделі в фортифікаційній споруді з комплекту хвилястої сталі, що містить корпус споруди, перегородку з герметичними дверима, тамбур, дві торцеві діафрагми, захисний герметичний люк, при цьому, корпус споруди і тамбур роз'єднує перегородка з герметичними дверима, торцеві діафрагми розташовані на протилежних торцях корпусу споруди і тамбуру, захисний герметичний люк закріплено до тамбуру, досягається шляхом встановлення восьми кронштейнів з двома отворами, чотирьох сталевих прутів, восьми фіксуючих гайок, при цьому кронштейни з отворами закріплено по чотири на кожній з діафрагм, сталеві прути виконано з гвинтовою нарізкою по краях, отвори виконано з можливістю проходу скрізь них сталевих прутів, що фіксуються у отворах за допомогою гайок, розміщених на гвинтовій нарізці. Порівняння технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що споруда з комплекту хвилястої сталі, що заявляється, відрізняється тим, що додатково містить вісім кронштейнів з двома отворами, чотири сталеві прути, вісім фіксуючих гайок, при цьому кронштейни з отворами закріплено по чотири на кожній з діафрагм, сталеві прути виконано з гвинтовою нарізкою по краях, отвори виконано з можливістю проходу скрізь них сталевих прутів, що фіксуються у отворах за допомогою гайок, розміщених на гвинтовій нарізці. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 подано загальний вигляд фортифікаційної споруди з комплекту хвилястої сталі, фіг. 2 - порядок встановлення та вилучення фортифікаційної споруди з комплекту хвилястої сталі. Споруда з комплекту хвилястої сталі містить (див. фіг. 1) корпус споруди 1, перегородку з герметичними дверима 2, тамбур 3, дві торцеві діафрагми 4, захисний герметичний люк 5, вісім кронштейнів з двома отворами 6, чотири сталеві прути 7, вісім фіксуючих гайок 8. Порядок зведення фортифікаційної споруди з комплекту хвилястої сталі наступний. Збирання фортифікаційної споруди з комплекту хвилястої сталі здійснюється на поверхні ґрунту. Спочатку збирають корпус споруди 1 та тамбур 3. Потім їх з'єднують між собою, розділяючи перегородкою з герметичними дверима 2. Дві торцеві діафрагми 4 кріплять на протилежних торцях корпусу споруди 1 та тамбуру 3. Захисний герметичний люк 5 кріплять до тамбуру 3. Далі вісім кронштейнів з отворами 6 попарно з'єднують чотирма сталевими прутами 7. Сталеві прути 7 фіксуються у отворах кронштейнів 6 за допомогою восьми фіксуючих гайок 8, розміщених на гвинтовій нарізці сталевих прутів 7. В подальшому (див. фіг. 2) за допомогою автомобільного крана 9 споруда з комплекту хвилястої сталі встановлюється у підготовлений котлован 10 та здійснюється його засипка ґрунтом. Після виконання свого призначення або за необхідності переміщення фортифікаційної споруди з комплекту хвилястої сталі в інше місце для наступного використання демонтується внутрішнє обладнання, знімається поверхневий шар ґрунту, за допомогою автомобільного 1 UA 71000 U 5 10 крану 9 піднімається на поверхню або на транспортний засіб для транспортування до іншого місця зведення. Підвищення ефективності застосування фортифікаційної споруди з комплекту хвилястої сталі, що заявляється, у порівнянні з прототипом, досягається за рахунок можливості багаторазового застосування, зменшення часу вилучення та встановлення шляхом усунення недоліків прототипу. Зокрема, підвищення жорсткості кріплення елементів споруди, що дозволить підвищити темпи фортифікаційного обладнання районів і позицій, які займаються військами, та зменшити трудовитрати на виконання завдань інженерного забезпечення. Джерела інформації: 1. Руководство по войсковым фортификационным сооружениям. - М.: Воениздат, 1980.-456 с. - аналог. 2. Войсковые фортификационные сооружения. - М.: Воениздат, 1984.-352 с. - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Фортифікаційна споруда з комплекту хвилястої сталі, що містить корпус споруди, перегородку з герметичними дверима, тамбур, дві торцеві діафрагми, захисний герметичний люк, при цьому, корпус споруди і тамбур роз'єднує перегородка з герметичними дверима, торцеві діафрагми розташовані на протилежних торцях корпусу споруди і тамбуру, захисний герметичний люк закріплено до тамбуру, яка відрізняється тим, що додатково містить вісім кронштейнів з двома отворами, чотири сталеві прути, вісім фіксуючих гайок, при цьому кронштейни з отворами закріплено по чотири на кожній з діафрагм, сталеві прути виконано з гвинтовою нарізкою по краях, отвори виконано з можливістю проходу скрізь них сталевих прутів, що фіксуються у отворах за допомогою гайок, розміщених на гвинтовій нарізці. 2 UA 71000 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
