Вузол з’єднання стержньових елементів

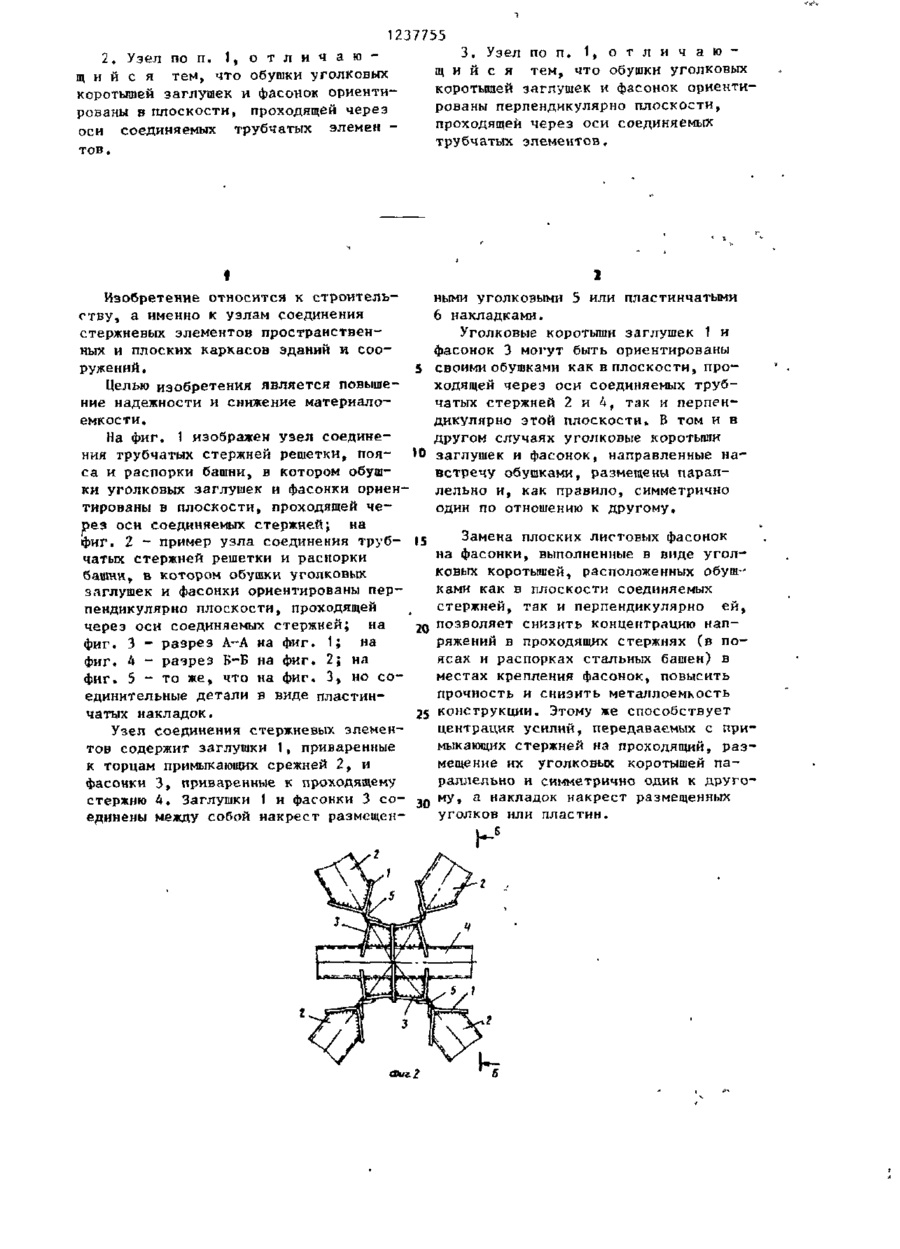

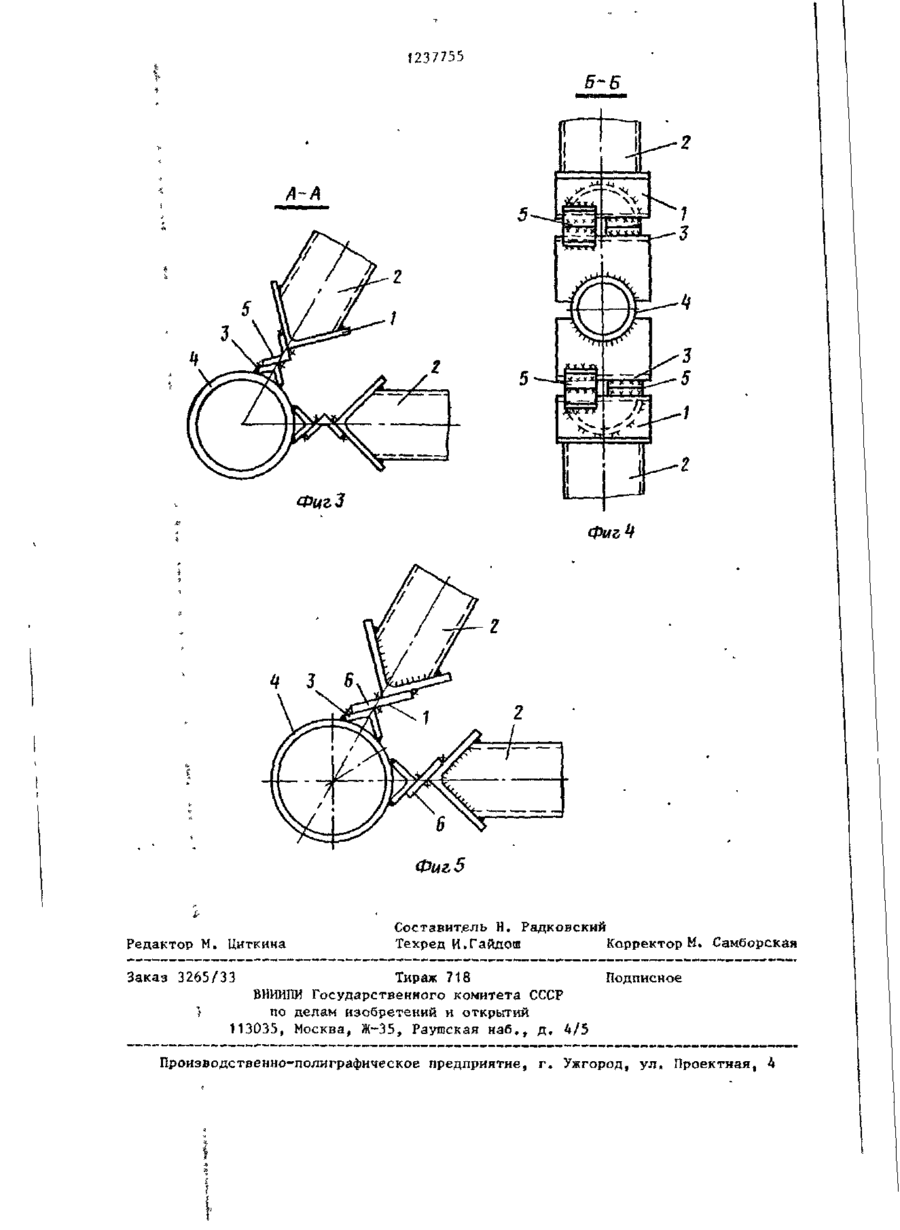

1. УЗЕЛ СОЕДИНЕНИЯ СТЕРЖНЕВЫХ ЭЛЕМЕНТОВ, преимущественно трубчатых, включающий торцовые заглушки примыкающих стержней, прикрепленные к фасонке проходящего стержня с образованием зазоров между ними и заглушками и объединяющие их соединительные детали, о т л и ч а ю щ и й с я тем» что, с целью повышения надежности и снижения материалоемкости, заглушки и фасонки выполнены в виде параллельно расположенных и направленных навстречу друг другу обушками уголко-. вых коротышей, а соединительные детали - в виде накрест размещенных между коротышами уголковых или пластин1у? чатых накладок. . СО \i 1237755 3. Узел по п. 1, о т л и ч а ю щ и й с я тем, что обушки уголковых коротышей заглушек и фасонок ориентированы перпендикулярно плоскости, проходящей через оси соединяемых трубчатых элементов, 2. Узел по п. 1, о т л и ч а ю щ и й с я тем, что обушки уголковых коротышей заглушек и фасонок ориентированы в плоскости, проходящей через оси соединяемых трубчатых элемен тов. Изобретение относится к строительству, а именно к узлам соединения стержневых элементов пространственных и плоских каркасов зданий и сооружений. Целью изобретения является повышение надежности и снижение материалоемкости. На фиг. 1 изображен узел соединения трубчатых стержней решетки, пояса и распорки башни, в котором обушки уголковых заглушек и фасонки ориентированы в плоскости, проходящей через оси соединяемых стержней; на фиг. 2 - пример узла соединения трубчатых стержней решетки и распорки башни, в котором обушки уголковых заглушек и фасонки ориентированы перпендикулярно плоскости, проходящей через оси соединяемых стержней; на фиг. 3 - разрез А-А на фиг. 1; на фиг. h - разрез Б-Б на фиг. 2; на фиг. 5 - то же» что на фиг» 3> но соединительные детали в виде пластинчатых накладок. ными уголковыми 5 или пластинчатыми 6 накладками. Уголковые коротыши заглушек 1 и фасонок 3 могут быть ориентированы 5 своими обушками как в плоскости, проходящей через оси соединяемых трубчатых стержней 2 и 4, так и перпендикулярно ЭТОЙ ПЛОСКОСТИ. В ТОМ И В другом случаях уголковые коротыши 0 заглушек и фасонок, направленные навстречу обушками, размещены параллельно и, как правило, симметрично один по отношению к другому, 13 Замена плоских листовых фасонок на фасонки, выполненные в виде уголковых коротышей, расположенных обушками как в плоскости соединяемых стержней, так и перпендикулярно ей, 20 позволяет снизить концентрацию напряжений в проходящих стержнях (в поясах и распорках стальных башен) в местах крепления фасонок, повысить прочность и снизить металлоемкость 25 конструкции. Этому же способствует центрация усилий, передаваемых с приУзел соединения стержневых элеменмыкающих стержней на проходящий, разтов содержит заглушки 1, приваренные мещение их уголковых коротышей пак торцам примыкающих срежней 2, и фасонки 3, приваренные к проходящему раллельно и симметрично один к другостержню 4. Заглушки 1 и фасонки 3 сому, а накладок накрест размещенных 30 единены между собой накрест размещенуголков или пластин, 1237755 5-Б A~A ФцгЗ ФиьЧ Редактор М. Цнткина Заказ 3265/33 ) Составитель Н. Радковский Техред И.Гайдош Корректор М, Самборская Тираж 718 ВНИИГШ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб,, д, 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
