Спосіб одержання гідроксиду алюмінію

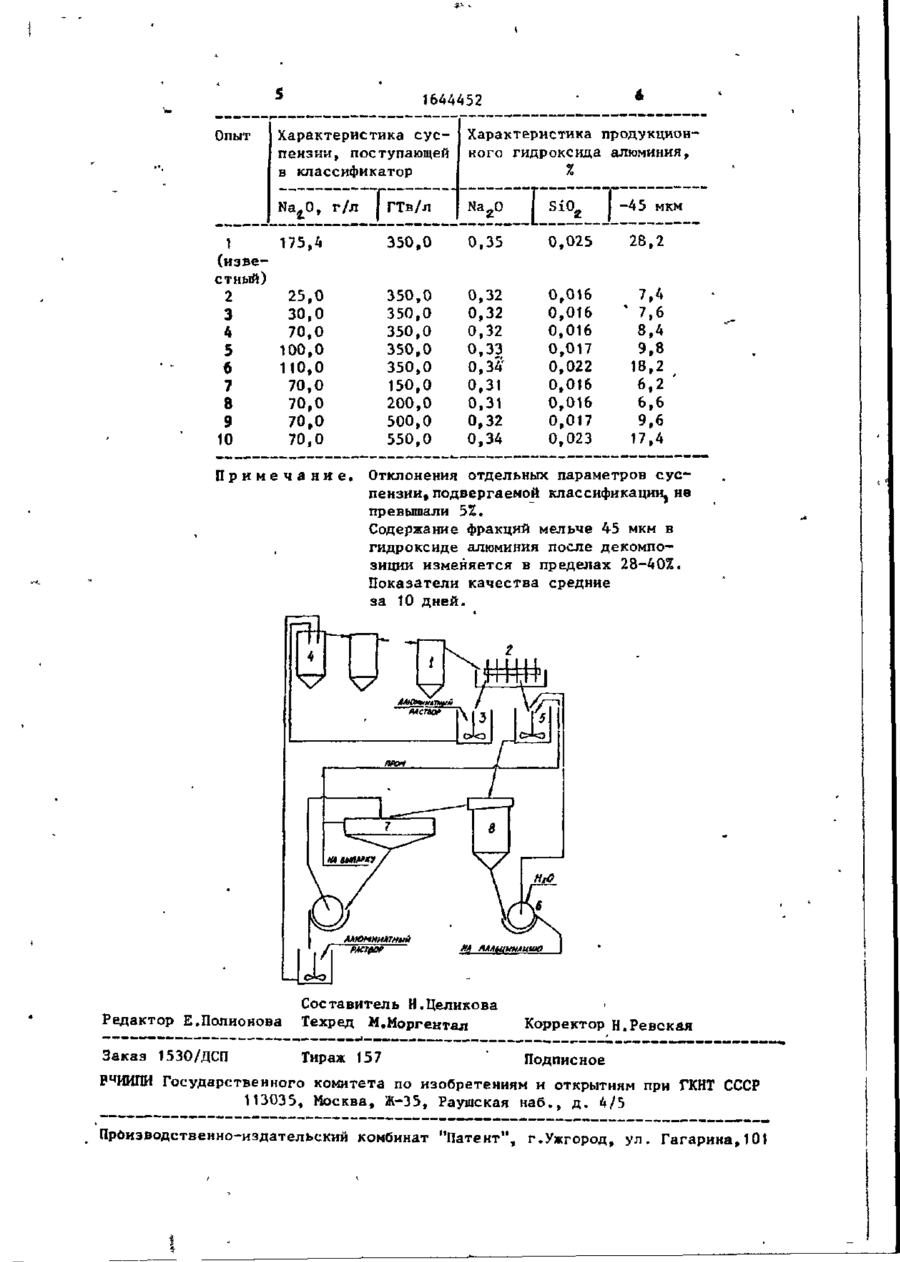

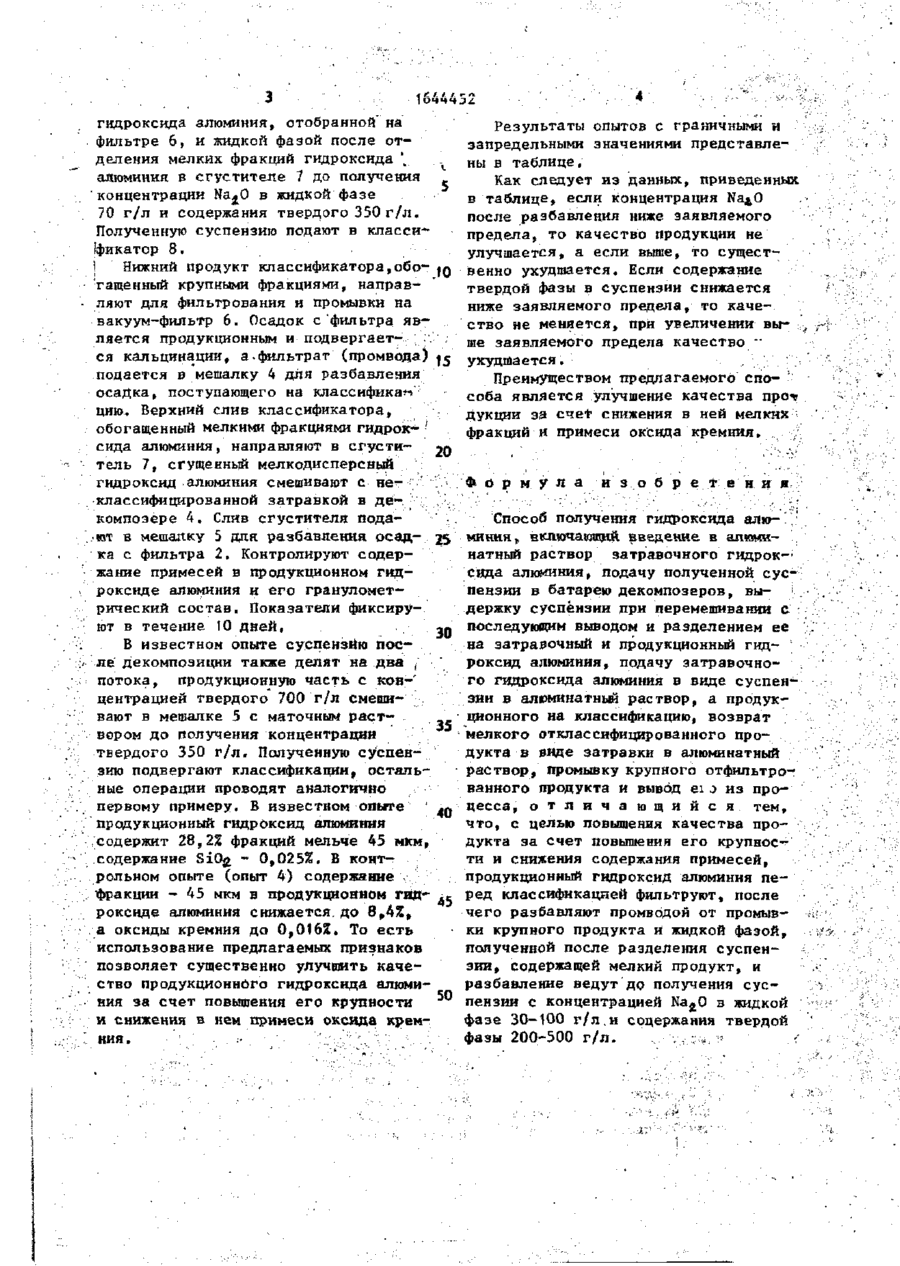

Изобретение относится к технологии производства глинозема и§ бокситов по способу Байера. Цель повышение качества продукта за счет повышения его крупности и снижения содержания примесей. В алюминатный раствор вводят затравочный гидроксид алюминия, подают полученную суспен Изобретение относится к технологии производства глинозема из бокситов по способу Байера. Цель изобретения - повышение качества продукта за счет повышения его крупности и снижения содержания примесей. На чертеже представлена схема установки для осуществления способа. Она'состоит из декомпоэера 1, вакуум-фильтра 2, мешалки 3, первого декомпозера 4, мешалки 5, фильтра 6, сгустителя 7, классификатора 8. 15-91 зию в батарею декомпозеров, выдержи1 вают суспензии при перемешивании с последующим выводом и разделением ее на затравочный и продукционный гидроксид алюминия, подают затравочный гидроксид алюминия в виде с у с пензии в алюминатный раствор. Продукционный гидроксид алюминия фильтруют, разбавляют промводой и классифицируют. Мелкий гидроксид алюминия используют в виде затравки, а крупный отфильтрованный гидроксид алюминия промывают и выводят из процесса. Промводы от промывки крупного продукта и жидкую фазу, полученную после р а з д е ления суспензии, используют для р а з бавления продукционного гидроксида алюминия. Разбавление ведут до получения суспензии с концентрацией Na^O в жидкой фазе 30-100 г/л и со-держания твердой фазы 200-500 г / л . 1 и л , j 1 табл. Суспензию из последнего декомпо-зера 1 делят на два потока, затравочную суспензию с содержанием твердого ,700 г/л и концентрацией NaО в жидкой фазе 175 г/л фильтруют на вакуумфильтре 2, осадок с фильтра смешивают с алюминатным раствором в мешалке 3 и подают в первый декомпозер 4 , Продукционную суспензию в количестве 20% от общего количества суспензии ( отобранной из последнего декомпоэера, фильтруют на вакуум-фильтре 2, осадок с фильтра смешивают в мешалке 5 с промводой от промывки крупных фракций Ир!,.,, іОЧЧЧDL г и д р о к с и д а алюминия, отобранной на фильтре 6 , и жидкой ф а з о й п о с л е о т д е л е н и я мелких фракций г и д р о к с и д а \ алюминия в с г у с т и т е л е 7 до получения концентрации Na^O в жидкой ф а з е 70 г / л и содержания т в е р д о г о 350 г / л . Полученную суспензию подают в к л а с с и іфикатор 8 . Нижний продукт к л а с с и ф и к а т о р а , O 6 O - J Q тащенный крупными фракциями, н а п р а в ляют д л я фильтрования и промывки на вакуум-фильтр 6 . Осадок с фильтра я в л я е т с я продукционным и п о д в е р г а е т - • . ся кальцинации, а-фильтрат (промвода) п о д а е т с я в мешалку 4 д л я р а з б а в л е н и я о с а д к а , поступающего на к л а с с и ф и к а ^ цию. Верхний с л и в к л а с с и ф и к а т о р а , обогащенный мелкими фракциями г и д р о к - ; сида алюминия, направляют в с г у с т и 20 т е л ь 7, сгущенный мелкодисперсный гидроксид алюминия смешивают с н е классифицированной з а т р а в к о й в де-, компоэере 4 . Слив с г у с т и т е л я п о д а ют в мешалку 5 д л я р а з б а в л е н и я о с а д - 25 ка с ф и л ь т р а 2 . Контролируют с о д е р жание примесей в продукционном г и д р о к с и д е алюминия и е г о г р а н у л о м е т рический с о с т а в . Показатели фиксируют в т е ч е н и е 10 д н е й , 30 В и з в е с т н о м опыте суспензию п о с л е декомпозиции также д е л я т на д в а , потока, продукционную ч а с т ь с к о н ц е н т р а ц и е й т в е р д о г о 700 г / л смешивают в мешалке 5 с маточным р а с т 35 вором д о п о л у ч е н и я к о н ц е н т р а ц и и т в е р д о г о 350 г / л . Полученную с у с п е н зию подвергают к л а с с и ф и к а ц и и , о с т а л ь ные о п е р а ц и и п р о в о д я т а н а л о г и ч н о первому примеру, В и з в е с т н о м опыте ' 40 продукционный г и д р о к с и д алюминия /содержит 28,2% фракций мельче 45 мкм, содержание SiOg - 0,025%. В к о н т рольном опыте (опыт 4 ) содержание фракции - 45 мкм в продукционном г и д * ., р о к с и д е алюминия с н и ж а е т с я д о 8,4%, а оксиды кремния д о 0,016%. То е с т ь использование предлагаемых признаков п о з в о л я е т существенно улучшить к а ч е с т в о продукционного г и д р о к с и д а алюминия з а с ч е т повышения е г о к р у п н о с т и и снижения в нем примеси о к с и д а к р е м ния. :• " 'Л' • '" '..' • "' • 4 Р е з у л ь т а т ы опытов с граничными и запредельными значениями п р е д с т а в л е ны в т а б л и ц е . Как с л е д у е т и з данных, приведенных в т а б л и ц е , е с л и концентрация Na A O п о с л е р а з б а в л е н и я ниже з а я в л я е м о г о п р е д е л а , т о к а ч е с т в о продукции не у л у ч ш а е т с я , а если выше, то с у щ е с т ценно у х у д ш а е т с я . Если содержание твердой фазы в суспензии снижается ниже заявляемого предела, то качество не меняется, при увеличении выше заявляемого предела качество ' ухудшается. . Преимуществом предлагаемого способа является улучшение качества прот дукции за счет снижения в ней мелких фракций и примеси оксида кремния. Формула и з о б р е т е н и я Способ получения гидроксида алю-' ' миния„ включающий введение в алюми- , натный раствор затравочного гидрок-сида алюминия, подачу полученной суспензии в батарею декомпозеров, вы- ' держку суспензии при перемешивании с : последующим выводом и разделением ее на затравочный и продукционный гидроксид алюминия, подачу затравочного гидроксида алюминия в виде суспензии в алюминатный раствор, а продукционного на классификацию, возврат мелкого отклассифицированного продукта в виде затравки в алюминатный раствор, промывку крупного отфильтрованного продукта и вывод ei о из процесса, о т л и ч а ю щ и й с я тем, что, с целью повышения качества продукта за счет повышения его крупности и снижения содержания примесей, продукционный гидроксид алюминия перед классификацией фильтруют, после чего разбавляют промводой от промывки крупного продукта и жидкой фазой, полученной после разделения суспензии, содержащей мелкий продукт, и разбавление ведут др получения суспензии с концентрацией Na20 в жидкой фазе 30-100 г/л,и содержания твердой фазы 200-500 г/л. - ,;, , 1644452 Характеристика с у с пензии поступающей в классификатор Характеристика продукционного гидроксида алюминия, % Na^O, г/л Опыт I ГТв/л Na z 0 350,0 0,35 0,025 28,2 350,0 350,0 350,0 350,0 350,0 150,0 200,0 500,0 550,0 0,32 0,32 0,32 0,33 0,34' 0,31 0,31 0,32 0,34 0,016 0,016 0,016 0,017 0,022 0,016 0,016 0,017 0,023 7,4 * 7,6 8,4 9,8 18,2 6,2 ' 6,6 9,6 17,4 175,4 1 (известный) 25,0 2 30,0 3 70,0 4 100,0 5 110,0 6 70,0 7 8 70,0 9 70,0 10 70,0 Примечание. | Si°2 [ -45 мкм Отклонения отдельных параметров с у с пензии, подвергаемой классификации, не превышали 5%. Содержание фракций мельче 4-5 мкм в гидроксиде алюминия после декомпозиции изменяется в пределах 28-40%. Показатели качества средние за 10 дней. Редактор Е.Полионова Составитель Н.Целикова Техред М.Моргентал Корректор Н.Ревская Заказ 1530/ДСП Тираж 157 Подписное ' РЧИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 ~™~" ^ » * — - № ^^^«»M*«-w»^» . ^ м ~ч•* . Производственно-издательский «•*™»*»МЧИ—ЧР*»«ввившие — »A.,W« —-vwa*.»««^B^«VM^^ комбинат "Патент", г.Ужгород, ул. Гагарина,101 J •f f.
