Валідатор одноразових паперових квитків

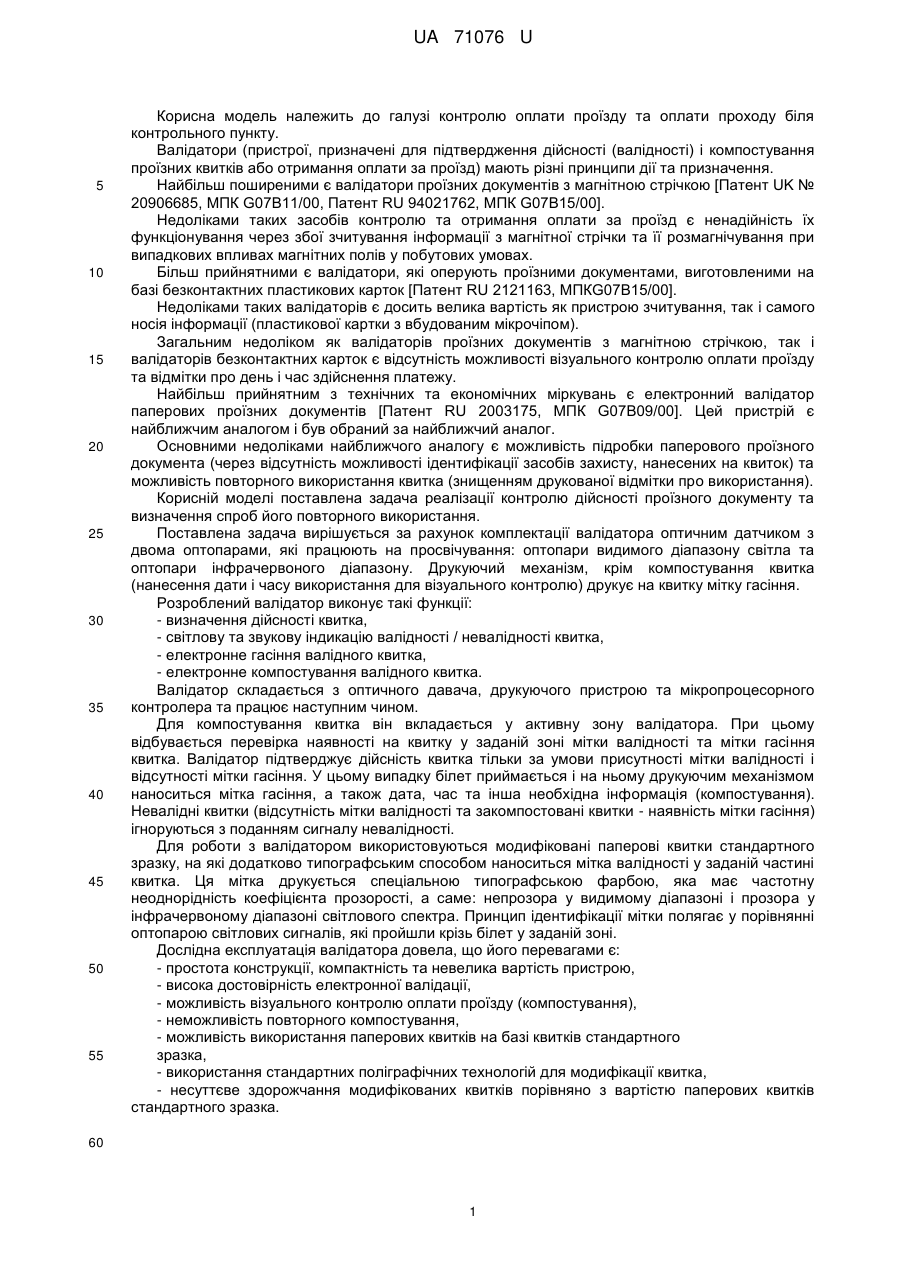

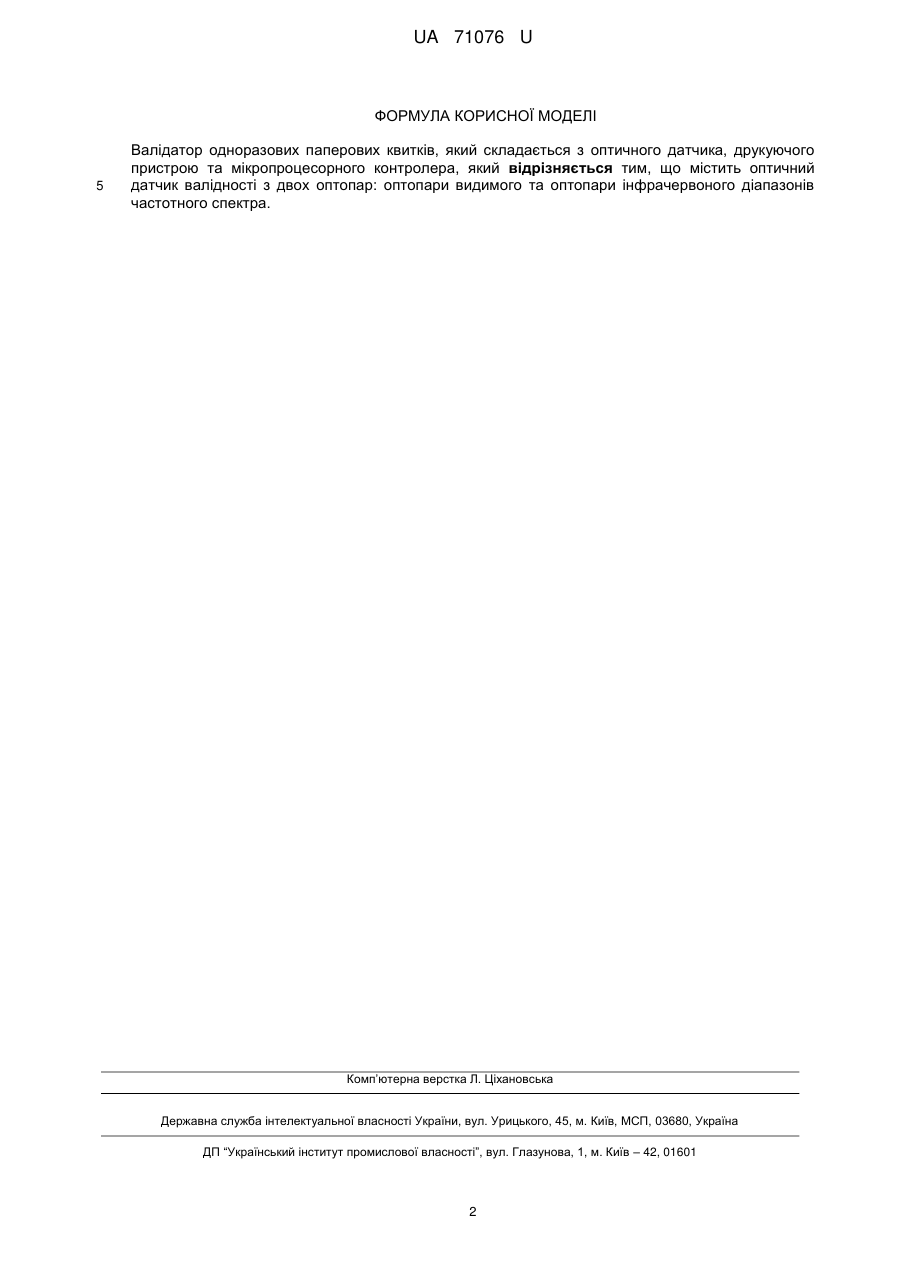

Реферат: UA 71076 U UA 71076 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі контролю оплати проїзду та оплати проходу біля контрольного пункту. Валідатори (пристрої, призначені для підтвердження дійсності (валідності) і компостування проїзних квитків або отримання оплати за проїзд) мають різні принципи дії та призначення. Найбільш поширеними є валідатори проїзних документів з магнітною стрічкою [Патент UK № 20906685, МПК G07B11/00, Патент RU 94021762, МПК G07B15/00]. Недоліками таких засобів контролю та отримання оплати за проїзд є ненадійність їх функціонування через збої зчитування інформації з магнітної стрічки та її розмагнічування при випадкових впливах магнітних полів у побутових умовах. Більш прийнятними є валідатори, які оперують проїзними документами, виготовленими на базі безконтактних пластикових карток [Патент RU 2121163, MПКG07B15/00]. Недоліками таких валідаторів є досить велика вартість як пристрою зчитування, так і самого носія інформації (пластикової картки з вбудованим мікрочіпом). Загальним недоліком як валідаторів проїзних документів з магнітною стрічкою, так і валідаторів безконтактних карток є відсутність можливості візуального контролю оплати проїзду та відмітки про день і час здійснення платежу. Найбільш прийнятним з технічних та економічних міркувань є електронний валідатор паперових проїзних документів [Патент RU 2003175, МПК G07B09/00]. Цей пристрій є найближчим аналогом і був обраний за найближчий аналог. Основними недоліками найближчого аналогу є можливість підробки паперового проїзного документа (через відсутність можливості ідентифікації засобів захисту, нанесених на квиток) та можливість повторного використання квитка (знищенням друкованої відмітки про використання). Корисній моделі поставлена задача реалізації контролю дійсності проїзного документу та визначення спроб його повторного використання. Поставлена задача вирішується за рахунок комплектації валідатора оптичним датчиком з двома оптопарами, які працюють на просвічування: оптопари видимого діапазону світла та оптопари інфрачервоного діапазону. Друкуючий механізм, крім компостування квитка (нанесення дати і часу використання для візуального контролю) друкує на квитку мітку гасіння. Розроблений валідатор виконує такі функції: - визначення дійсності квитка, - світлову та звукову індикацію валідності / невалідності квитка, - електронне гасіння валідного квитка, - електронне компостування валідного квитка. Валідатор складається з оптичного давача, друкуючого пристрою та мікропроцесорного контролера та працює наступним чином. Для компостування квитка він вкладається у активну зону валідатора. При цьому відбувається перевірка наявності на квитку у заданій зоні мітки валідності та мітки гасіння квитка. Валідатор підтверджує дійсність квитка тільки за умови присутності мітки валідності і відсутності мітки гасіння. У цьому випадку білет приймається і на ньому друкуючим механізмом наноситься мітка гасіння, а також дата, час та інша необхідна інформація (компостування). Невалідні квитки (відсутність мітки валідності та закомпостовані квитки - наявність мітки гасіння) ігноруються з поданням сигналу невалідності. Для роботи з валідатором використовуються модифіковані паперові квитки стандартного зразку, на які додатково типографським способом наноситься мітка валідності у заданій частині квитка. Ця мітка друкується спеціальною типографською фарбою, яка має частотну неоднорідність коефіцієнта прозорості, а саме: непрозора у видимому діапазоні і прозора у інфрачервоному діапазоні світлового спектра. Принцип ідентифікації мітки полягає у порівнянні оптопарою світлових сигналів, які пройшли крізь білет у заданій зоні. Дослідна експлуатація валідатора довела, що його перевагами є: - простота конструкції, компактність та невелика вартість пристрою, - висока достовірність електронної валідації, - можливість візуального контролю оплати проїзду (компостування), - неможливість повторного компостування, - можливість використання паперових квитків на базі квитків стандартного зразка, - використання стандартних поліграфічних технологій для модифікації квитка, - несуттєве здорожчання модифікованих квитків порівняно з вартістю паперових квитків стандартного зразка. 60 1 UA 71076 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Валідатор одноразових паперових квитків, який складається з оптичного датчика, друкуючого пристрою та мікропроцесорного контролера, який відрізняється тим, що містить оптичний датчик валідності з двох оптопар: оптопари видимого та оптопари інфрачервоного діапазонів частотного спектра. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
