Система регулювання швидкості переміщення рухомої поперечини гідравлічного преса

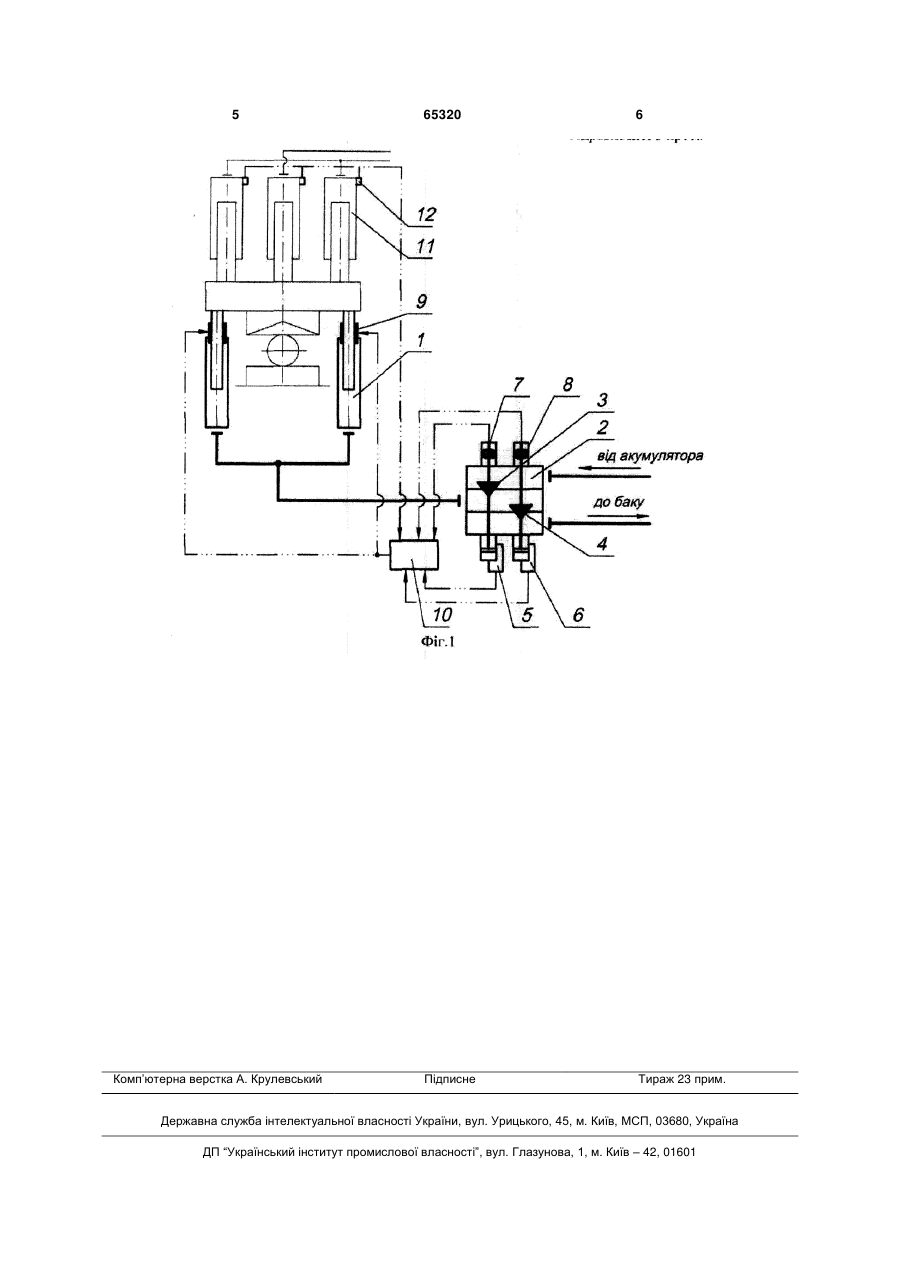

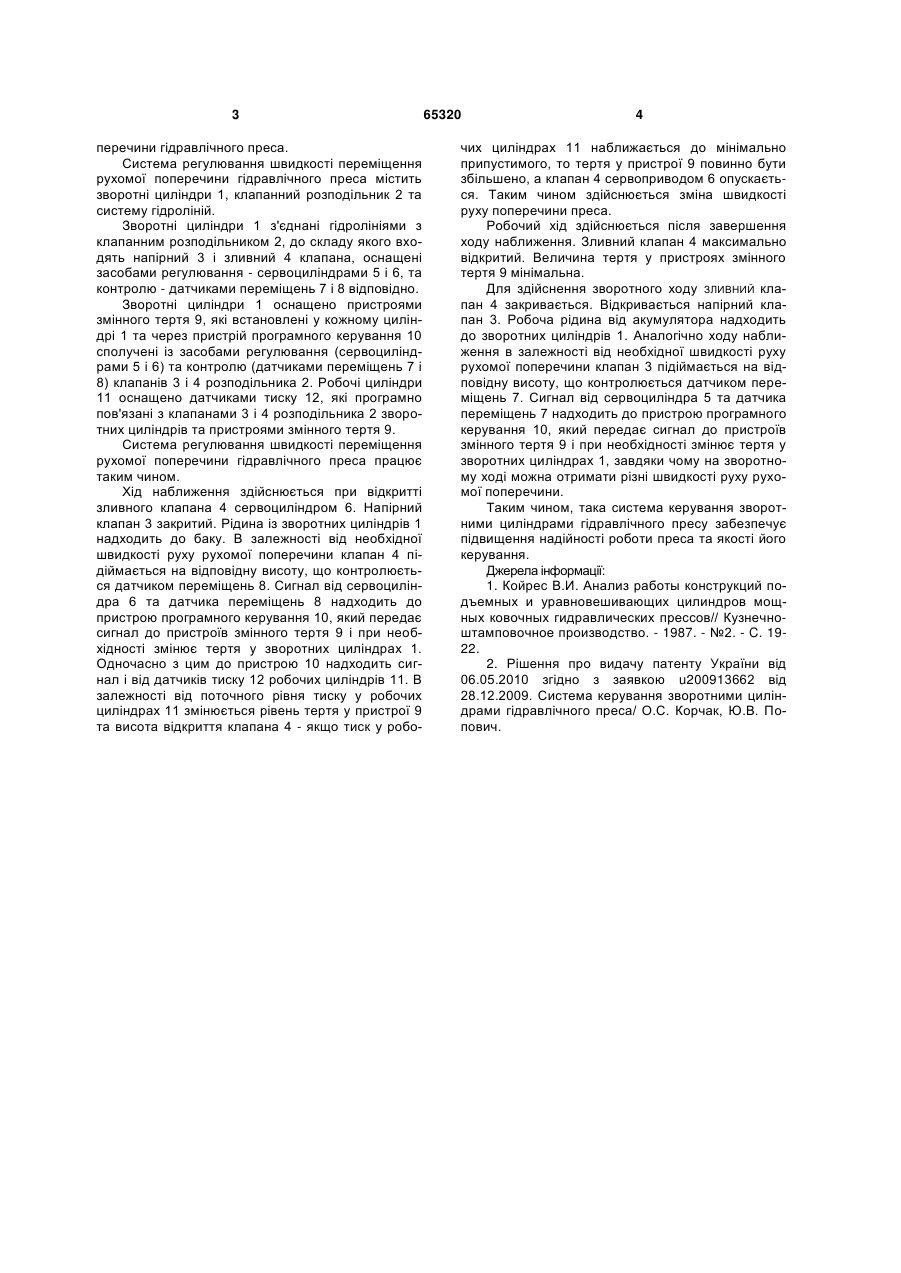

Система регулювання швидкості переміщення рухомої поперечини гідравлічного преса, яка вміщує зворотні циліндри та клапанний розподільник, 3 перечини гідравлічного преса. Система регулювання швидкості переміщення рухомої поперечини гідравлічного преса містить зворотні циліндри 1, клапанний розподільник 2 та систему гідроліній. Зворотні циліндри 1 з'єднані гідролініями з клапанним розподільником 2, до складу якого входять напірний 3 і зливний 4 клапана, оснащені засобами регулювання - сервоциліндрами 5 і 6, та контролю - датчиками переміщень 7 і 8 відповідно. Зворотні циліндри 1 оснащено пристроями змінного тертя 9, які встановлені у кожному циліндрі 1 та через пристрій програмного керування 10 сполучені із засобами регулювання (сервоциліндрами 5 і 6) та контролю (датчиками переміщень 7 і 8) клапанів 3 і 4 розподільника 2. Робочі циліндри 11 оснащено датчиками тиску 12, які програмно пов'язані з клапанами 3 і 4 розподільника 2 зворотних циліндрів та пристроями змінного тертя 9. Система регулювання швидкості переміщення рухомої поперечини гідравлічного преса працює таким чином. Хід наближення здійснюється при відкритті зливного клапана 4 сервоциліндром 6. Напірний клапан 3 закритий. Рідина із зворотних циліндрів 1 надходить до баку. В залежності від необхідної швидкості руху рухомої поперечини клапан 4 підіймається на відповідну висоту, що контролюється датчиком переміщень 8. Сигнал від сервоциліндра 6 та датчика переміщень 8 надходить до пристрою програмного керування 10, який передає сигнал до пристроїв змінного тертя 9 і при необхідності змінює тертя у зворотних циліндрах 1. Одночасно з цим до пристрою 10 надходить сигнал і від датчиків тиску 12 робочих циліндрів 11. В залежності від поточного рівня тиску у робочих циліндрах 11 змінюється рівень тертя у пристрої 9 та висота відкриття клапана 4 - якщо тиск у робо 65320 4 чих циліндрах 11 наближається до мінімально припустимого, то тертя у пристрої 9 повинно бути збільшено, а клапан 4 сервоприводом 6 опускається. Таким чином здійснюється зміна швидкості руху поперечини преса. Робочий хід здійснюється після завершення ходу наближення. Зливний клапан 4 максимально відкритий. Величина тертя у пристроях змінного тертя 9 мінімальна. Для здійснення зворотного ходу ЗЛИВНИЙ клапан 4 закривається. Відкривається напірний клапан 3. Робоча рідина від акумулятора надходить до зворотних циліндрів 1. Аналогічно ходу наближення в залежності від необхідної швидкості руху рухомої поперечини клапан 3 підіймається на відповідну висоту, що контролюється датчиком переміщень 7. Сигнал від сервоциліндра 5 та датчика переміщень 7 надходить до пристрою програмного керування 10, який передає сигнал до пристроїв змінного тертя 9 і при необхідності змінює тертя у зворотних циліндрах 1, завдяки чому на зворотному ході можна отримати різні швидкості руху рухомої поперечини. Таким чином, така система керування зворотними циліндрами гідравлічного пресу забезпечує підвищення надійності роботи преса та якості його керування. Джерела інформації: 1. Койрес В.И. Анализ работы конструкций подъемных и уравновешивающих цилиндров мощных ковочных гидравлических прессов// Кузнечноштамповочное производство. - 1987. - №2. - C. 1922. 2. Рішення про видачу патенту України від 06.05.2010 згідно з заявкою u200913662 від 28.12.2009. Система керування зворотними циліндрами гідравлічного преса/ О.С. Корчак, Ю.В. Попович. 5 Комп’ютерна верстка А. Крулевський 65320 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
