Гумова футерівка спірального класифікатора

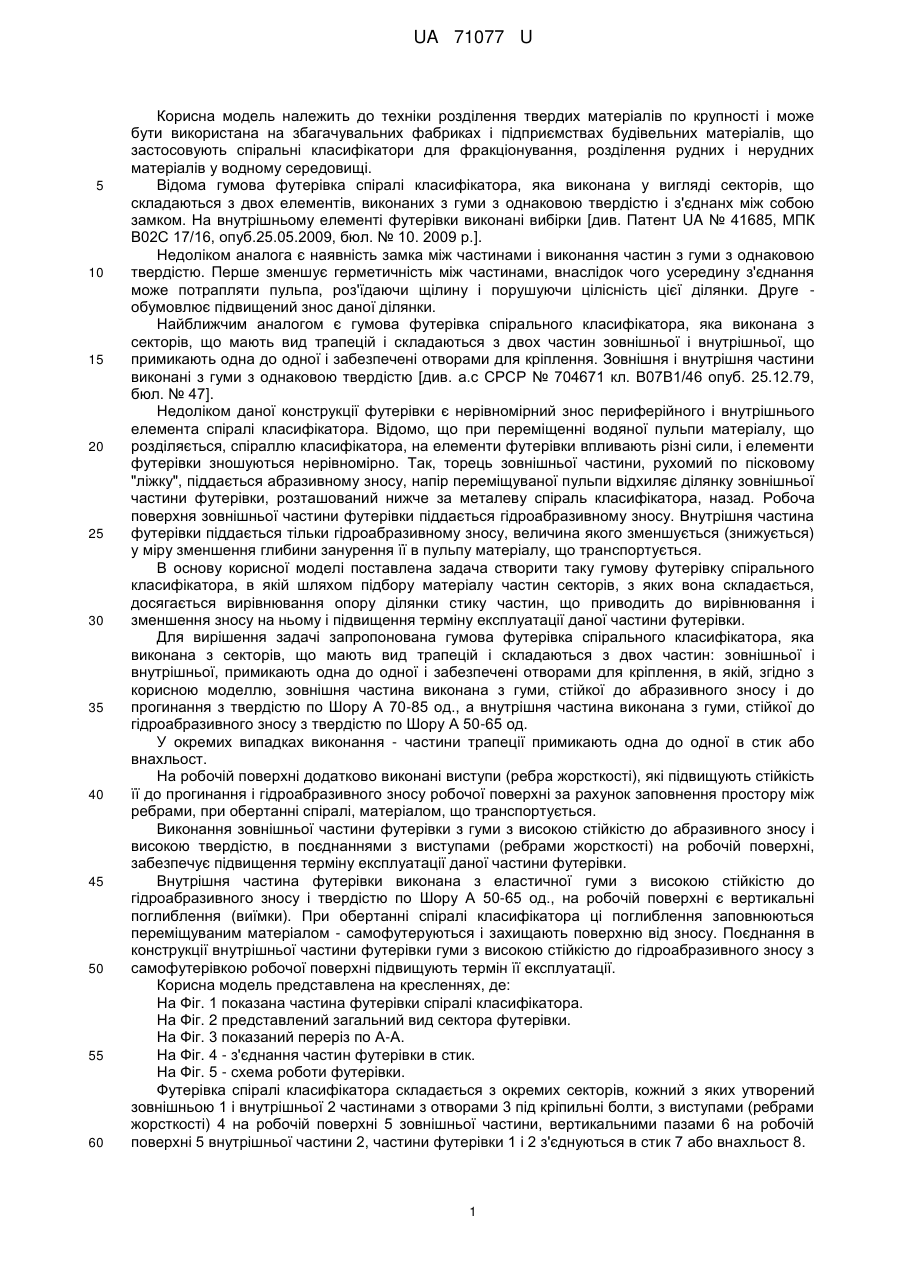

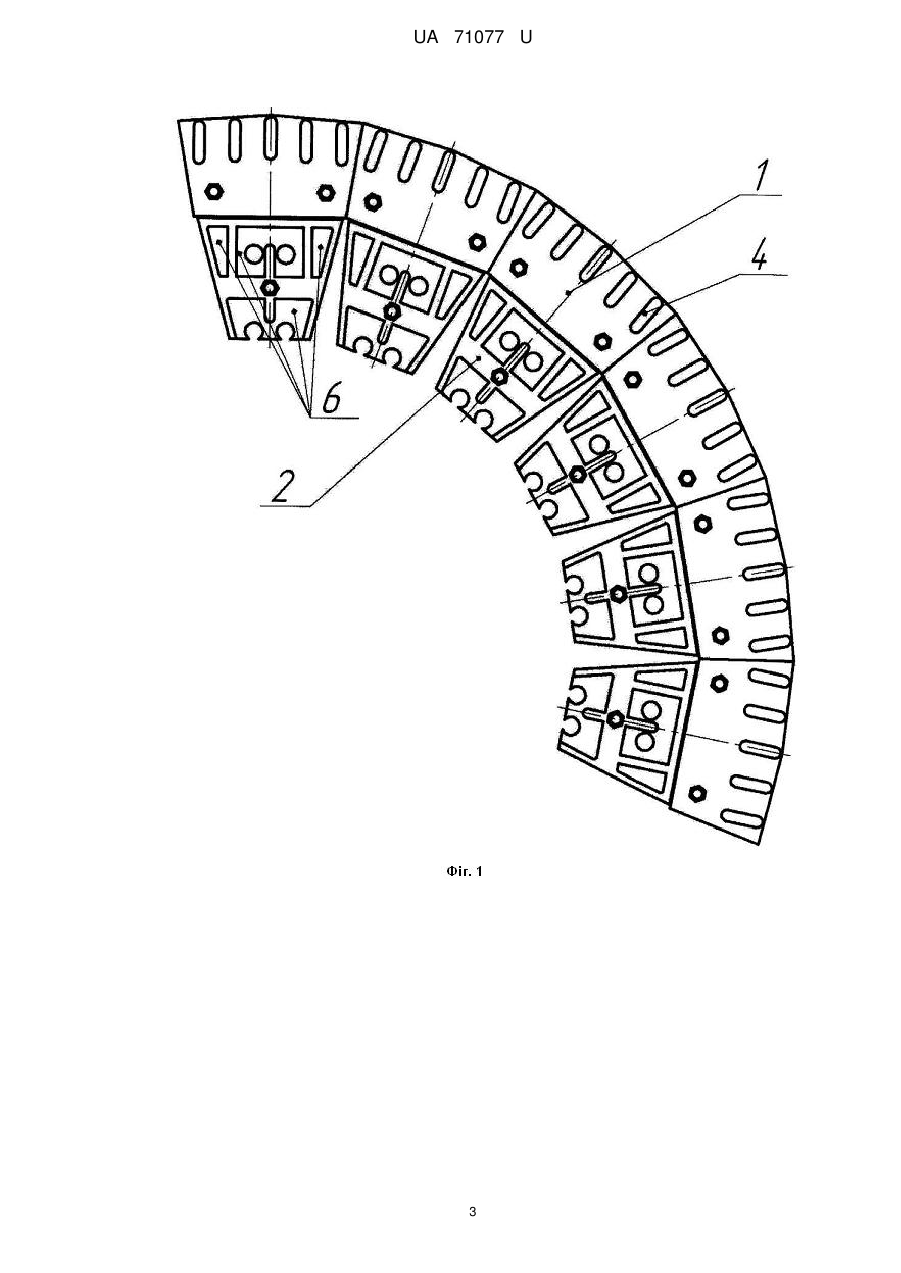

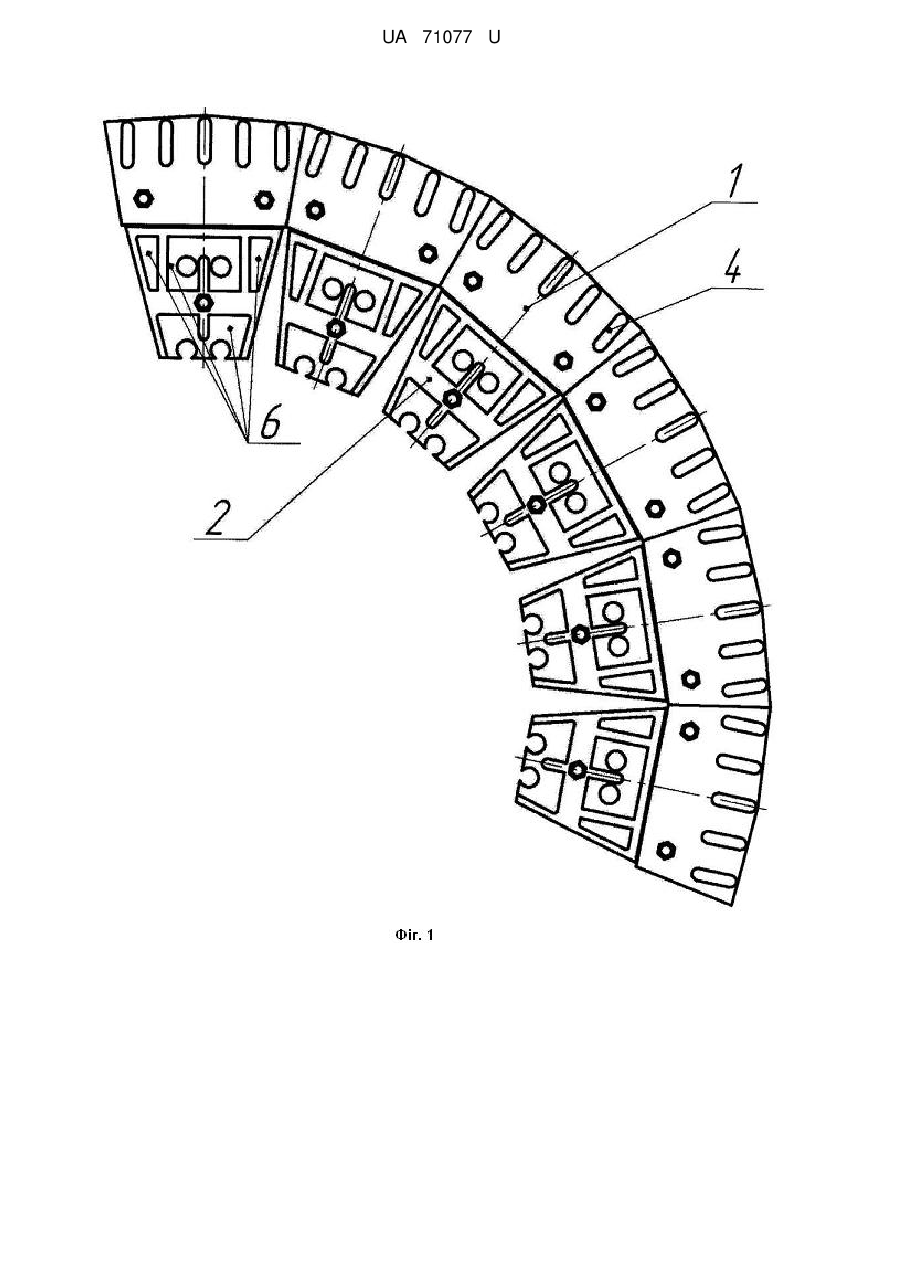

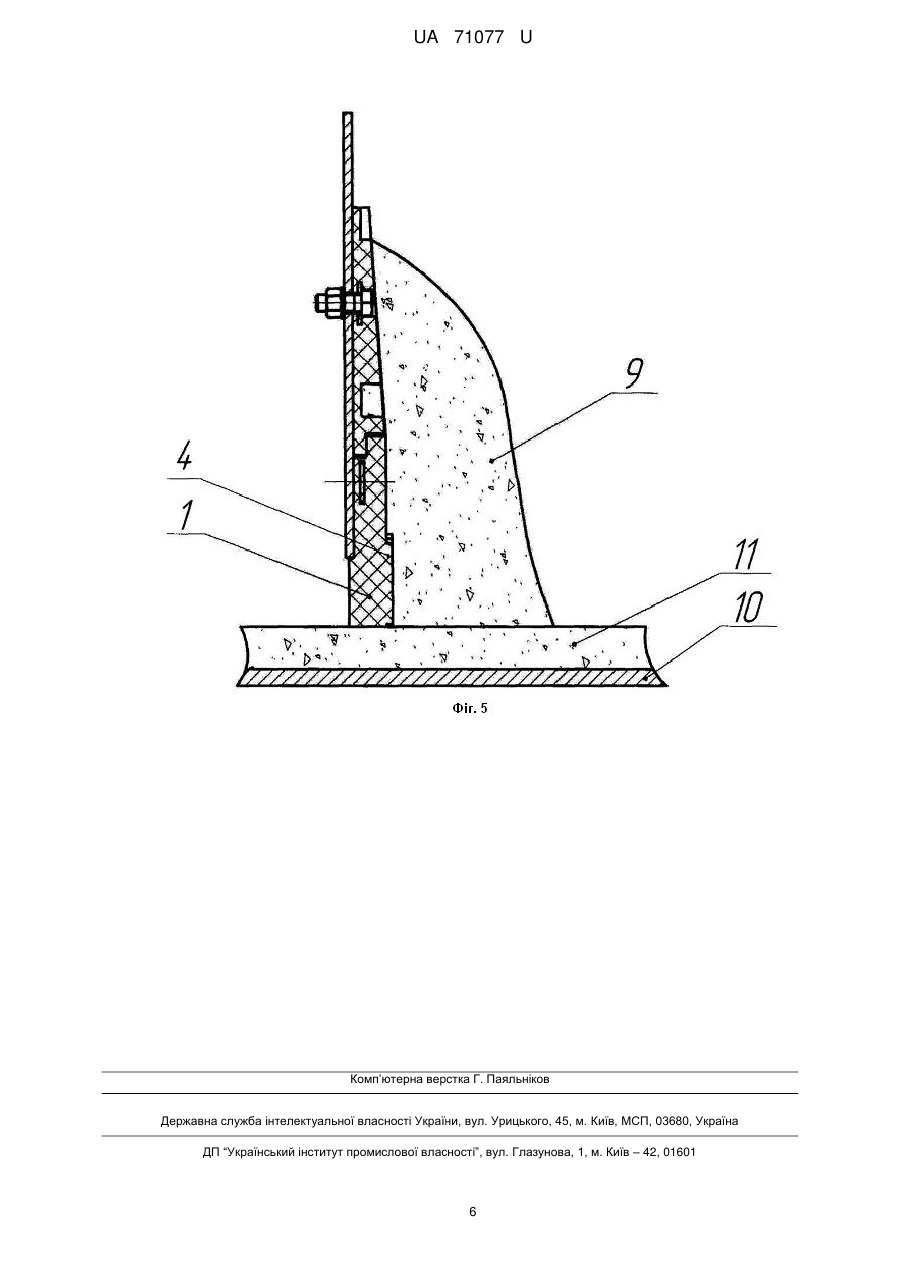

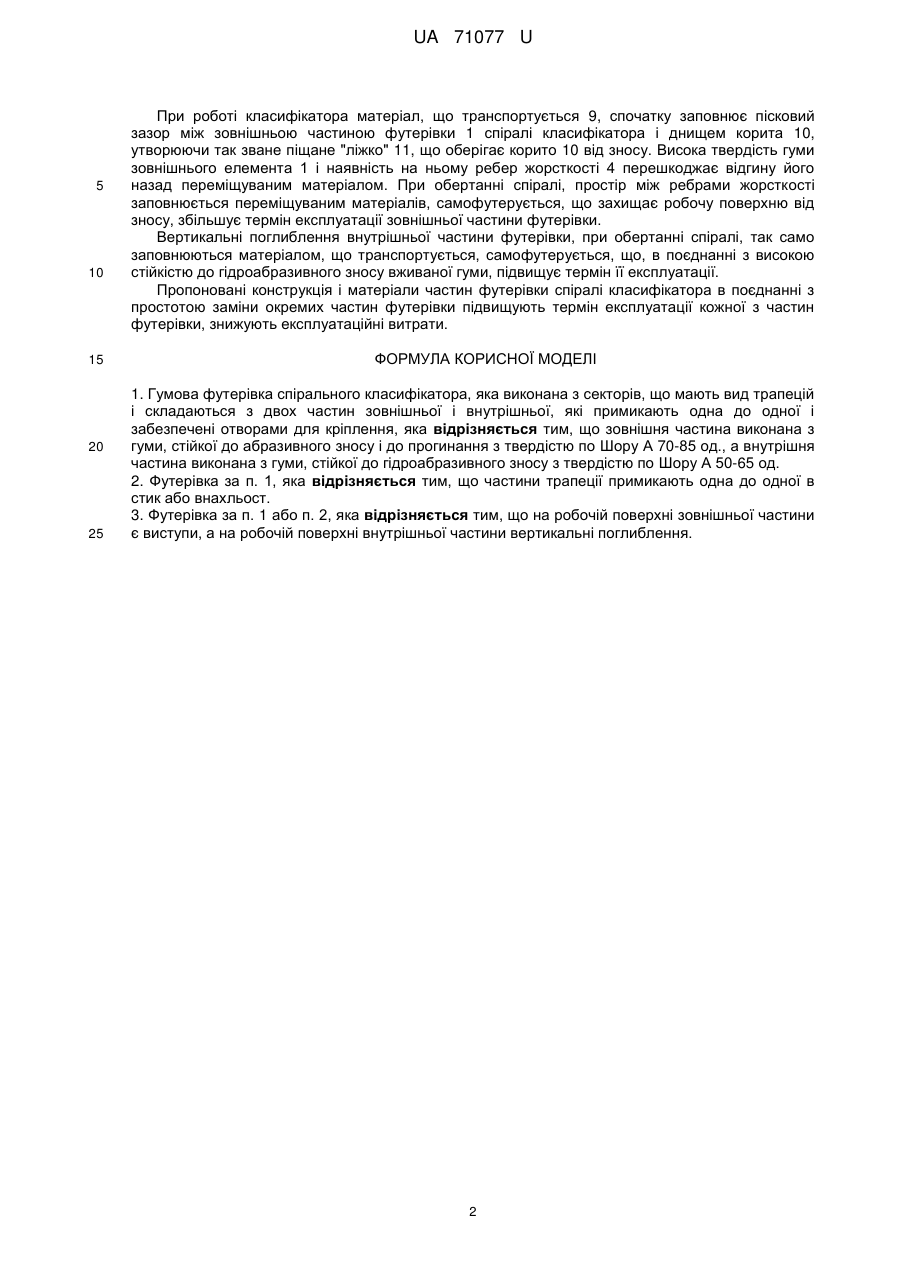

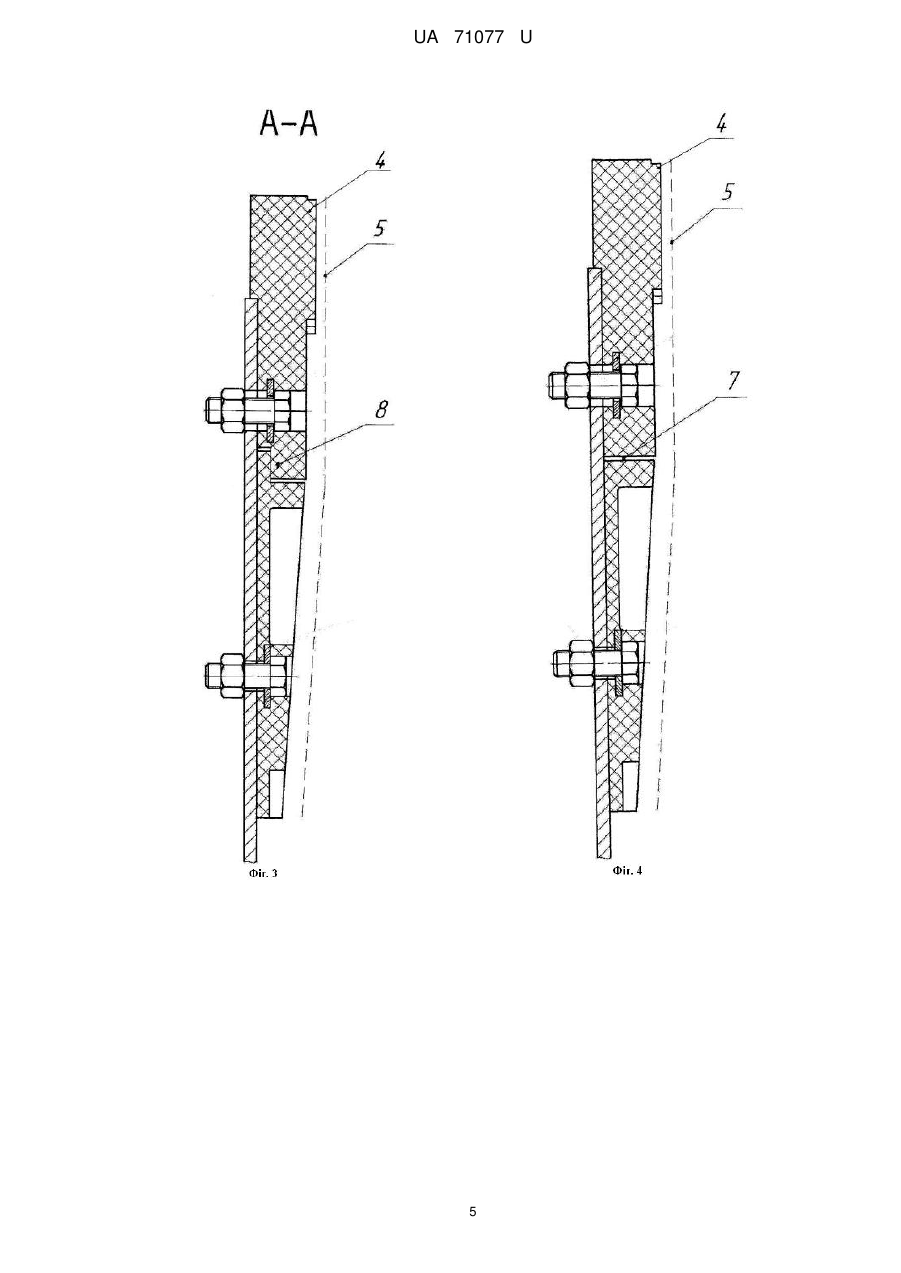

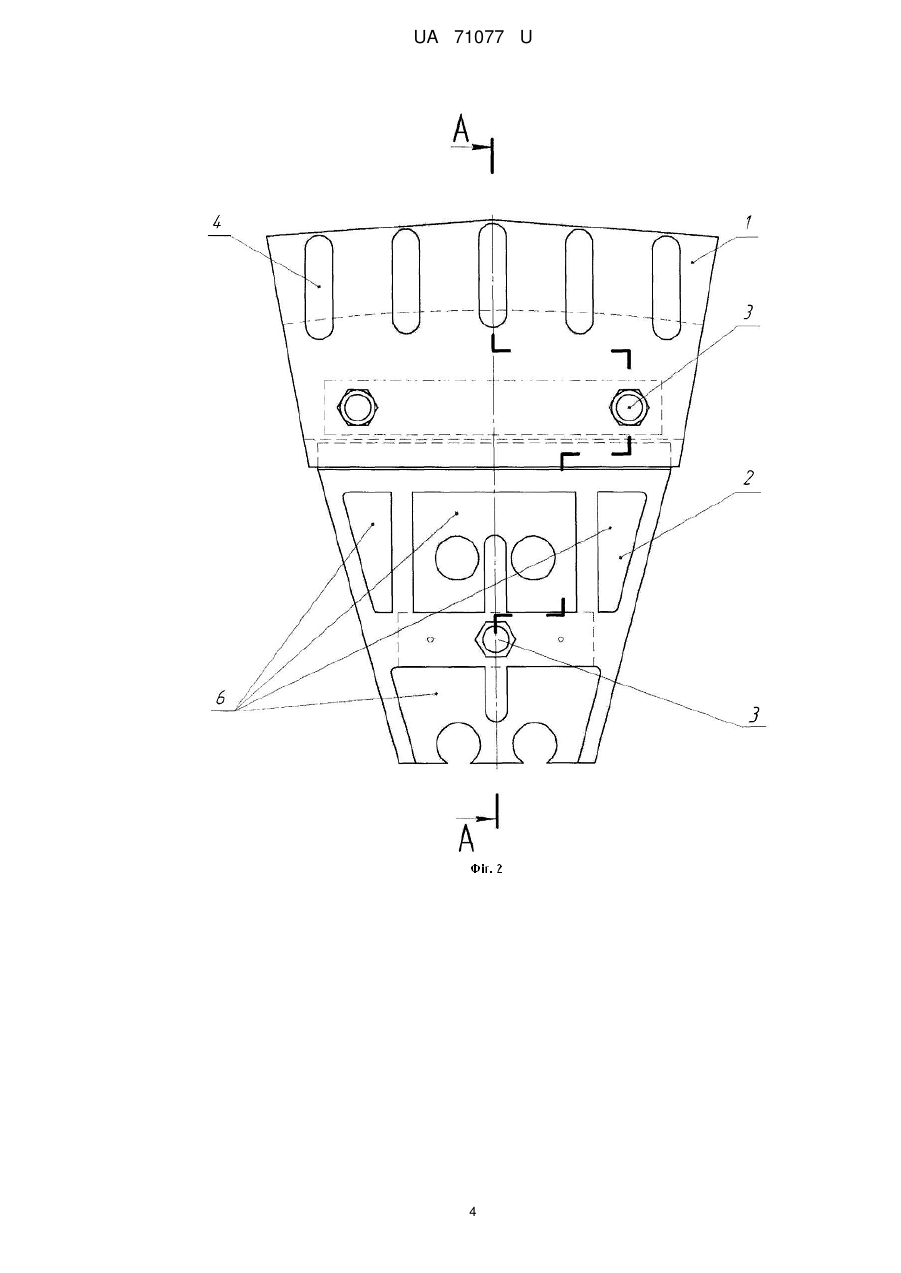

Реферат: Гумова футерівка спірального класифікатора виконана з секторів, що мають вид трапецій і складаються з двох частин зовнішньої і внутрішньої, які примикають одна до одної і забезпечені отворами для кріплення. Зовнішня частина виконана з гуми, стійкої до абразивного зносу і до прогинання з твердістю по Шору А 70-85 од., а внутрішня частина виконана з гуми, стійкої до гідроабразивного зносу з твердістю по Шору А 50-65 од. UA 71077 U (54) ГУМОВА ФУТЕРІВКА СПІРАЛЬНОГО КЛАСИФІКАТОРА UA 71077 U UA 71077 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки розділення твердих матеріалів по крупності і може бути використана на збагачувальних фабриках і підприємствах будівельних матеріалів, що застосовують спіральні класифікатори для фракціонування, розділення рудних і нерудних матеріалів у водному середовищі. Відома гумова футерівка спіралі класифікатора, яка виконана у вигляді секторів, що складаються з двох елементів, виконаних з гуми з однаковою твердістю і з'єднанх між собою замком. На внутрішньому елементі футерівки виконані вибірки [див. Патент UA № 41685, МПК В02С 17/16, опуб.25.05.2009, бюл. № 10. 2009 р.]. Недоліком аналога є наявність замка між частинами і виконання частин з гуми з однаковою твердістю. Перше зменшує герметичність між частинами, внаслідок чого усередину з'єднання може потрапляти пульпа, роз'їдаючи щілину і порушуючи цілісність цієї ділянки. Друге обумовлює підвищений знос даної ділянки. Найближчим аналогом є гумова футерівка спірального класифікатора, яка виконана з секторів, що мають вид трапецій і складаються з двох частин зовнішньої і внутрішньої, що примикають одна до одної і забезпечені отворами для кріплення. Зовнішня і внутрішня частини виконані з гуми з однаковою твердістю [див. а.с СРСР № 704671 кл. В07В1/46 опуб. 25.12.79, бюл. № 47]. Недоліком даної конструкції футерівки є нерівномірний знос периферійного і внутрішнього елемента спіралі класифікатора. Відомо, що при переміщенні водяної пульпи матеріалу, що розділяється, спіраллю класифікатора, на елементи футерівки впливають різні сили, і елементи футерівки зношуються нерівномірно. Так, торець зовнішньої частини, рухомий по пісковому "ліжку", піддається абразивному зносу, напір переміщуваної пульпи відхиляє ділянку зовнішньої частини футерівки, розташований нижче за металеву спіраль класифікатора, назад. Робоча поверхня зовнішньої частини футерівки піддається гідроабразивному зносу. Внутрішня частина футерівки піддається тільки гідроабразивному зносу, величина якого зменшується (знижується) у міру зменшення глибини занурення її в пульпу матеріалу, що транспортується. В основу корисної моделі поставлена задача створити таку гумову футерівку спірального класифікатора, в якій шляхом підбору матеріалу частин секторів, з яких вона складається, досягається вирівнювання опору ділянки стику частин, що приводить до вирівнювання і зменшення зносу на ньому і підвищення терміну експлуатації даної частини футерівки. Для вирішення задачі запропонована гумова футерівка спірального класифікатора, яка виконана з секторів, що мають вид трапецій і складаються з двох частин: зовнішньої і внутрішньої, примикають одна до одної і забезпечені отворами для кріплення, в якій, згідно з корисною моделлю, зовнішня частина виконана з гуми, стійкої до абразивного зносу і до прогинання з твердістю по Шору А 70-85 од., а внутрішня частина виконана з гуми, стійкої до гідроабразивного зносу з твердістю по Шору А 50-65 од. У окремих випадках виконання - частини трапеції примикають одна до одної в стик або внахльост. На робочій поверхні додатково виконані виступи (ребра жорсткості), які підвищують стійкість її до прогинання і гідроабразивного зносу робочої поверхні за рахунок заповнення простору між ребрами, при обертанні спіралі, матеріалом, що транспортується. Виконання зовнішньої частини футерівки з гуми з високою стійкістю до абразивного зносу і високою твердістю, в поєднаннями з виступами (ребрами жорсткості) на робочій поверхні, забезпечує підвищення терміну експлуатації даної частини футерівки. Внутрішня частина футерівки виконана з еластичної гуми з високою стійкістю до гідроабразивного зносу і твердістю по Шору А 50-65 од., на робочій поверхні є вертикальні поглиблення (виїмки). При обертанні спіралі класифікатора ці поглиблення заповнюються переміщуваним матеріалом - самофутеруються і захищають поверхню від зносу. Поєднання в конструкції внутрішньої частини футерівки гуми з високою стійкістю до гідроабразивного зносу з самофутерівкоюробочої поверхні підвищують термін її експлуатації. Корисна модель представлена на кресленнях, де: На Фіг. 1 показана частина футерівки спіралі класифікатора. На Фіг. 2 представлений загальний вид сектора футерівки. На Фіг. 3 показаний переріз по А-А. На Фіг. 4 - з'єднання частин футерівки в стик. На Фіг. 5 - схема роботи футерівки. Футерівка спіралі класифікатора складається з окремих секторів, кожний з яких утворений зовнішньою 1 і внутрішньої 2 частинами з отворами 3 під кріпильні болти, з виступами (ребрами жорсткості) 4 на робочій поверхні 5 зовнішньої частини, вертикальними пазами 6 на робочій поверхні 5 внутрішньої частини 2, частини футерівки 1 і 2 з'єднуються в стик 7 або внахльост 8. 1 UA 71077 U 5 10 15 20 25 При роботі класифікатора матеріал, що транспортується 9, спочатку заповнює пісковий зазор між зовнішньою частиною футерівки 1 спіралі класифікатора і днищем корита 10, утворюючи так зване піщане "ліжко" 11, що оберігає корито 10 від зносу. Висока твердість гуми зовнішнього елемента 1 і наявність на ньому ребер жорсткості 4 перешкоджає відгину його назад переміщуваним матеріалом. При обертанні спіралі, простір між ребрами жорсткості заповнюється переміщуваним матеріалів, самофутерується, що захищає робочу поверхню від зносу, збільшує термін експлуатації зовнішньої частини футерівки. Вертикальні поглиблення внутрішньої частини футерівки, при обертанні спіралі, так само заповнюються матеріалом, що транспортується, самофутерується, що, в поєднанні з високою стійкістю до гідроабразивного зносу вживаної гуми, підвищує термін її експлуатації. Пропоновані конструкція і матеріали частин футерівки спіралі класифікатора в поєднанні з простотою заміни окремих частин футерівки підвищують термін експлуатації кожної з частин футерівки, знижують експлуатаційні витрати. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Гумова футерівка спірального класифікатора, яка виконана з секторів, що мають вид трапецій і складаються з двох частин зовнішньої і внутрішньої, які примикають одна до одної і забезпечені отворами для кріплення, яка відрізняється тим, що зовнішня частина виконана з гуми, стійкої до абразивного зносу і до прогинання з твердістю по Шору А 70-85 од., а внутрішня частина виконана з гуми, стійкої до гідроабразивного зносу з твердістю по Шору А 50-65 од. 2. Футерівка за п. 1, яка відрізняється тим, що частини трапеції примикають одна до одної в стик або внахльост. 3. Футерівка за п. 1 або п. 2, яка відрізняється тим, що на робочій поверхні зовнішньої частини є виступи, а на робочій поверхні внутрішньої частини вертикальні поглиблення. 2 UA 71077 U 3 UA 71077 U 4 UA 71077 U 5 UA 71077 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
