Мийка-подрібнювач коренебульбоплодів

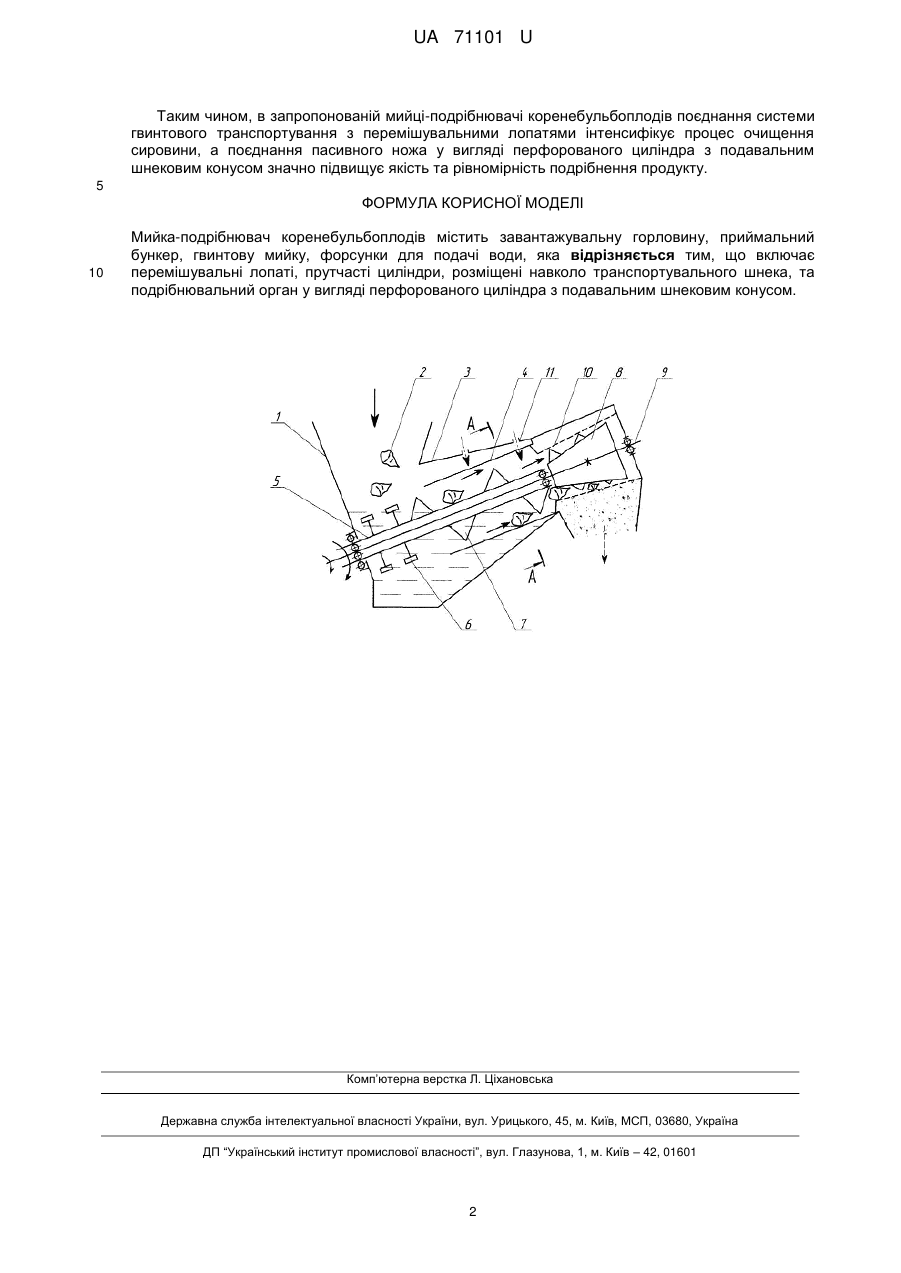

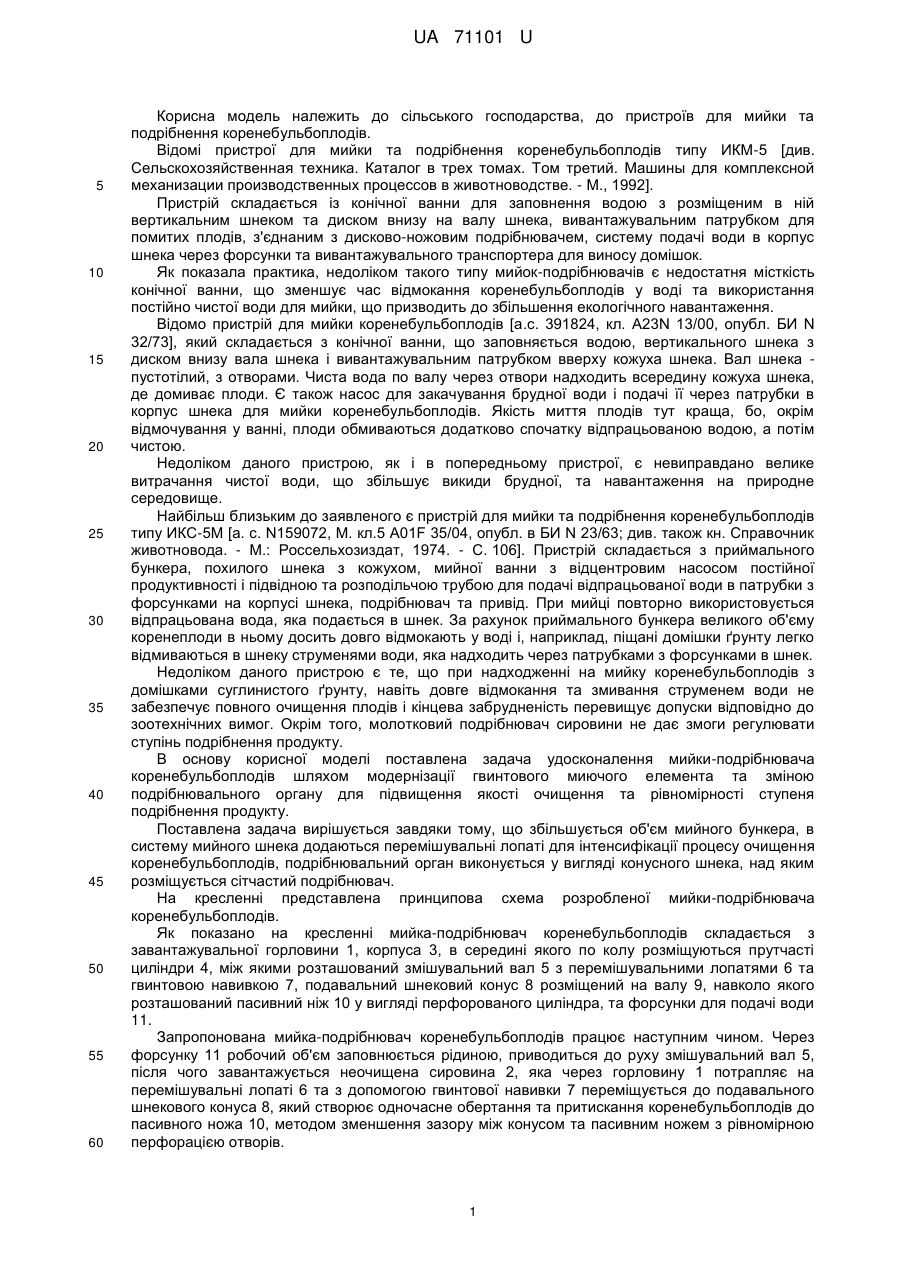

Реферат: Мийка-подрібнювач коренебульбоплодів містить завантажувальну горловину, приймальний бункер, гвинтову мийку, форсунки для подачі води, перемішувальні лопаті, прутчасті циліндри, транспортувальний шнек та перфорований циліндр з подавальним шнековим конусом. UA 71101 U (54) МИЙКА-ПОДРІБНЮВАЧ КОРЕНЕБУЛЬБОПЛОДІВ UA 71101 U UA 71101 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, до пристроїв для мийки та подрібнення коренебульбоплодів. Відомі пристрої для мийки та подрібнення коренебульбоплодів типу ИКМ-5 [див. Сельскохозяйственная техника. Каталог в трех томах. Том третий. Машины для комплексной механизации производственных процессов в животноводстве. - М., 1992]. Пристрій складається із конічної ванни для заповнення водою з розміщеним в ній вертикальним шнеком та диском внизу на валу шнека, вивантажувальним патрубком для помитих плодів, з'єднаним з дисково-ножовим подрібнювачем, систему подачі води в корпус шнека через форсунки та вивантажувального транспортера для виносу домішок. Як показала практика, недоліком такого типу мийок-подрібнювачів є недостатня місткість конічної ванни, що зменшує час відмокання коренебульбоплодів у воді та використання постійно чистої води для мийки, що призводить до збільшення екологічного навантаження. Відомо пристрій для мийки коренебульбоплодів [а.с. 391824, кл. A23N 13/00, опубл. БИ N 32/73], який складається з конічної ванни, що заповняється водою, вертикального шнека з диском внизу вала шнека і вивантажувальним патрубком вверху кожуха шнека. Вал шнека пустотілий, з отворами. Чиста вода по валу через отвори надходить всередину кожуха шнека, де домиває плоди. Є також насос для закачування брудної води і подачі її через патрубки в корпус шнека для мийки коренебульбоплодів. Якість миття плодів тут краща, бо, окрім відмочування у ванні, плоди обмиваються додатково спочатку відпрацьованою водою, а потім чистою. Недоліком даного пристрою, як і в попередньому пристрої, є невиправдано велике витрачання чистої води, що збільшує викиди брудної, та навантаження на природне середовище. Найбільш близьким до заявленого є пристрій для мийки та подрібнення коренебульбоплодів типу ИКС-5М [а. с. N159072, М. кл.5 A01F 35/04, опубл. в БИ N 23/63; див. також кн. Справочник животновода. - М.: Россельхозиздат, 1974. - С. 106]. Пристрій складається з приймального бункера, похилого шнека з кожухом, мийної ванни з відцентровим насосом постійної продуктивності і підвідною та розподільчою трубою для подачі відпрацьованої води в патрубки з форсунками на корпусі шнека, подрібнювач та привід. При мийці повторно використовується відпрацьована вода, яка подається в шнек. За рахунок приймального бункера великого об'єму коренеплоди в ньому досить довго відмокають у воді і, наприклад, піщані домішки ґрунту легко відмиваються в шнеку струменями води, яка надходить через патрубками з форсунками в шнек. Недоліком даного пристрою є те, що при надходженні на мийку коренебульбоплодів з домішками суглинистого ґрунту, навіть довге відмокання та змивання струменем води не забезпечує повного очищення плодів і кінцева забрудненість перевищує допуски відповідно до зоотехнічних вимог. Окрім того, молотковий подрібнювач сировини не дає змоги регулювати ступінь подрібнення продукту. В основу корисної моделі поставлена задача удосконалення мийки-подрібнювача коренебульбоплодів шляхом модернізації гвинтового миючого елемента та зміною подрібнювального органу для підвищення якості очищення та рівномірності ступеня подрібнення продукту. Поставлена задача вирішується завдяки тому, що збільшується об'єм мийного бункера, в систему мийного шнека додаються перемішувальні лопаті для інтенсифікації процесу очищення коренебульбоплодів, подрібнювальний орган виконується у вигляді конусного шнека, над яким розміщується сітчастий подрібнювач. На кресленні представлена принципова схема розробленої мийки-подрібнювача коренебульбоплодів. Як показано на кресленні мийка-подрібнювач коренебульбоплодів складається з завантажувальної горловини 1, корпуса 3, в середині якого по колу розміщуються прутчасті циліндри 4, між якими розташований змішувальний вал 5 з перемішувальними лопатями 6 та гвинтовою навивкою 7, подавальний шнековий конус 8 розміщений на валу 9, навколо якого розташований пасивний ніж 10 у вигляді перфорованого циліндра, та форсунки для подачі води 11. Запропонована мийка-подрібнювач коренебульбоплодів працює наступним чином. Через форсунку 11 робочий об'єм заповнюється рідиною, приводиться до руху змішувальний вал 5, після чого завантажується неочищена сировина 2, яка через горловину 1 потрапляє на перемішувальні лопаті 6 та з допомогою гвинтової навивки 7 переміщується до подавального шнекового конуса 8, який створює одночасне обертання та притискання коренебульбоплодів до пасивного ножа 10, методом зменшення зазору між конусом та пасивним ножем з рівномірною перфорацією отворів. 1 UA 71101 U Таким чином, в запропонованій мийці-подрібнювачі коренебульбоплодів поєднання системи гвинтового транспортування з перемішувальними лопатями інтенсифікує процес очищення сировини, а поєднання пасивного ножа у вигляді перфорованого циліндра з подавальним шнековим конусом значно підвищує якість та рівномірність подрібнення продукту. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Мийка-подрібнювач коренебульбоплодів містить завантажувальну горловину, приймальний бункер, гвинтову мийку, форсунки для подачі води, яка відрізняється тим, що включає перемішувальні лопаті, прутчасті циліндри, розміщені навколо транспортувального шнека, та подрібнювальний орган у вигляді перфорованого циліндра з подавальним шнековим конусом. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
