Подрібнювач коренебульбоплодів і фруктів

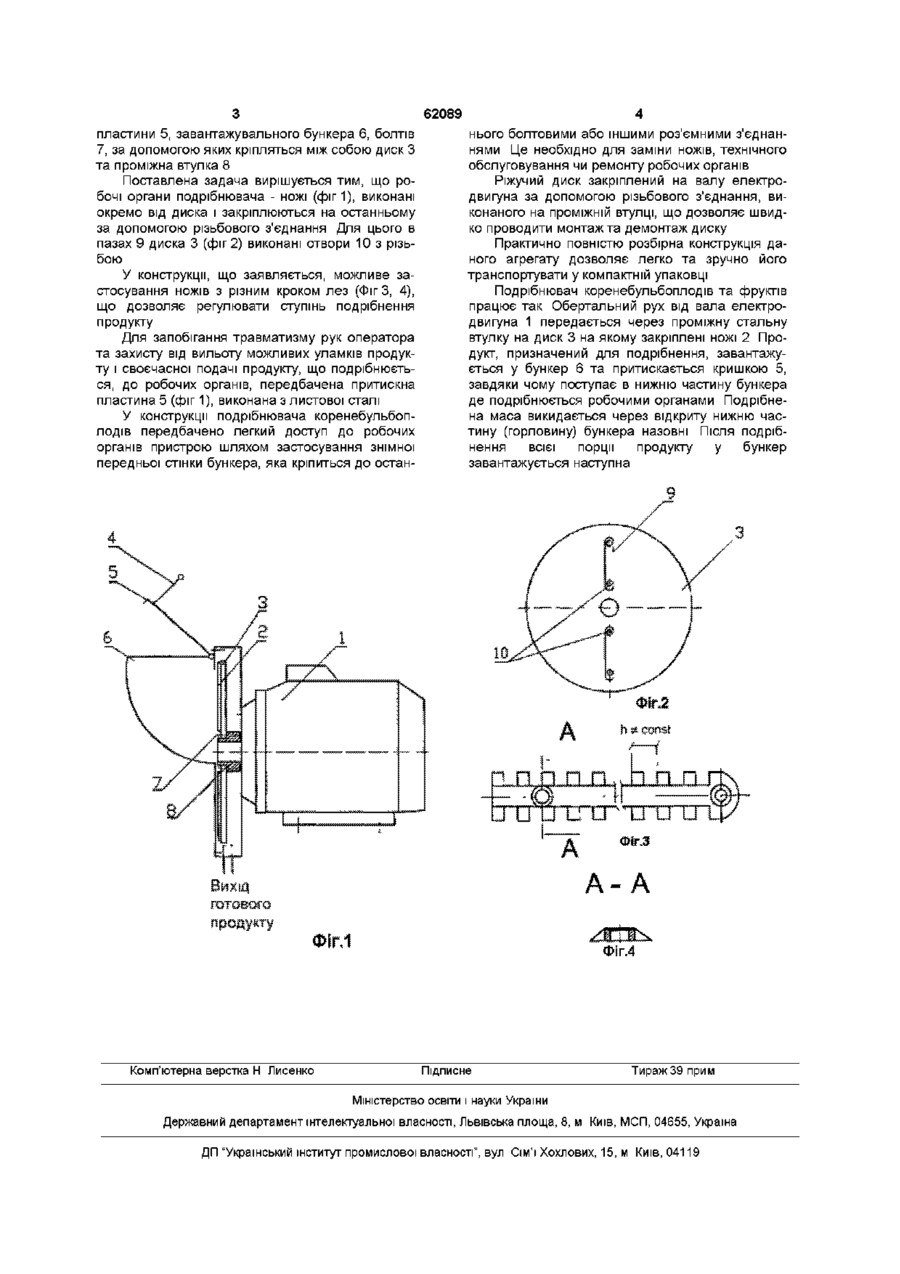

1 Подрібнювач коренебульбоплодів і фруктів, який включає корпус, завантажувальний бункер з електродвигуном, який відрізняється тим, що ножі виконані окремо від диска і закріплені на ньому за допомогою різьбового з'єднання 2 Подрібнювач коренебульбоплодів і фруктів за п 1 , який відрізняється тим, що ступінь подріб нення продукту регулюється шляхом застосування ножів з різним кроком лез 3 Подрібнювач коренебульбоплодів і фруктів за п 1, який відрізняється тим, що бункер обладнаний притискною пластиною з важелем 4 Подрібнювач коренебульбоплодів і фруктів за п 1, який відрізняється тим, що передня стінка з бункером закріплена за допомогою болтових з'єднань 5 Подрібнювач коренебульбоплодів і фруктів за п 1 , який відрізняється тим, що різальний диск закріплений на валу електродвигуна за допомогою різьбового з'єднання, виконаного на проміжній стальній втулці Винахід відноситься до сільськогосподарського машинобудування, а саме до подрібнювачів коренебульбоплодів і фруктів (соковитих кормів) Відомий винахід "Устройство для резки корнеклубнеплодов" (ас SU 1053781 A, A01F29/06, 15 11 83p - опубліковане), яке включає камеру, що має в поперечному перерізі спіралевидну форму і оснащену завантажувальним бункером, прикріпленим до її торця і встановлений в камері за допомогою пристрою, що фіксує пакет кільцевих ножів, розміщених із зазором один відносно одного, в середині якого на валу закріплений диск із консольно приєднаними до нього радіальними лопатями, краї яких, повернені до кільцевих ножів, оснащений зубами, розміщеними в зазорі між останніми, краї лопастей повернені до кільцевих ножів, розміщені із зазором відносно них, що зменшується в сторону диска Вадами даного винаходу є складність конструкції, велика енергоємність процесу подрібнення, так як значна и частина повинна затрачуватись на викидання подрібненої маси через розтруб 1989), який має робочий орган у виді диску, насадженого на вал електродвигуна Диск розміщений в корпусі, який приєднаний до фланця електродвигуна і має на передній СТІНЦІ зміщений відносно вертикальної осі завантажувальний бункер Нижня частина корпусу відкрита і утворює розвантажувальну горловину Завантажувальний бункер і корпус мають загальне вікно, через яке коренебульбоплоди подаються до диску До недоліків цього подрібнювача відносяться необхідність попереднього розрізання на частини середніх та крупних коренебульбоплодів та постійної подачі їх в бункер, відсутність пристрою для направлення коренебульбоплодів у вікно та притискання їх до диска, відсутність регулювання ступеня подрібнення Найбільш близьким по суті і результату до технічного рішення, що заявляється, є подрібнювач коренебульбоплодів і фруктів ИКФ-150 (АН Пилипенко, А В Тимановский Механизация переработки и приготовления кормов в личных и подсобных хозяйствах М Росагропромиздат, В основу винаходу поставлено задачу удосконалення конструкції подрібнювача коренебульбоплодів і фруктів шляхом застосування знімних ножів ріжучого диску і способу їх кріплення між собою та бункера до двигуна, що дозволяє регулювати ступінь подрібнення продукту, легко проводити технічне обслуговування, та забезпечити доступ до робочих органів при проведенні ремонтних робіт агрегату Подрібнювач коренебульбоплодів і фруктів складається з електродвигуна 1, знімних робочих органів - ножів 2, диска 3, важеля 4, притискної 00 о (О 62089 пластини 5, завантажувального бункера 6, болтів 7, за допомогою яких кріпляться між собою диск З та проміжна втулка 8 Поставлена задача вирішується тим, що робочі органи подрібнювача - ножі (фіг1), виконані окремо від диска і закріплюються на останньому за допомогою різьбового з'єднання Для цього в пазах 9 диска 3 (фіг 2) виконані отвори 10 з різьбою У конструкції, що заявляється, можливе застосування ножів з різним кроком лез (Фіг 3, 4), що дозволяє регулювати ступінь подрібнення продукту Для запобігання травматизму рук оператора та захисту від вильоту можливих уламків продукту і своєчасної подачі продукту, що подрібнюється, до робочих органів, передбачена притискна пластина 5 (фіг 1), виконана з листової сталі У конструкції подрібнювача коренебульбоплодів передбачено легкий доступ до робочих органів пристрою шляхом застосування знімної передньої стінки бункера, яка кріпиться до остан нього болтовими або іншими роз'ємними з'єднаннями Це необхідно для заміни ножів, технічного обслуговування чи ремонту робочих органів Ріжучий диск закріплений на валу електродвигуна за допомогою різьбового з'єднання, виконаного на проміжній втулці, що дозволяє швидко проводити монтаж та демонтаж диску Практично повністю розбірна конструкція даного агрегату дозволяє легко та зручно його транспортувати у компактній упаковці Подрібнювач коренебульбоплодів та фруктів працює так Обертальний рух від вала електродвигуна 1 передається через проміжну стальну втулку на диск 3 на якому закріплені ножі 2 Продукт, призначений для подрібнення, завантажується у бункер 6 та притискається кришкою 5, завдяки чому поступає в нижню частину бункера де подрібнюється робочими органами Подрібнена маса викидається через відкриту нижню частину (горловину) бункера назовні Після подрібнення всієї порції продукту у бункер завантажується наступна Фіг.4 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
