Подрібнювач кормів

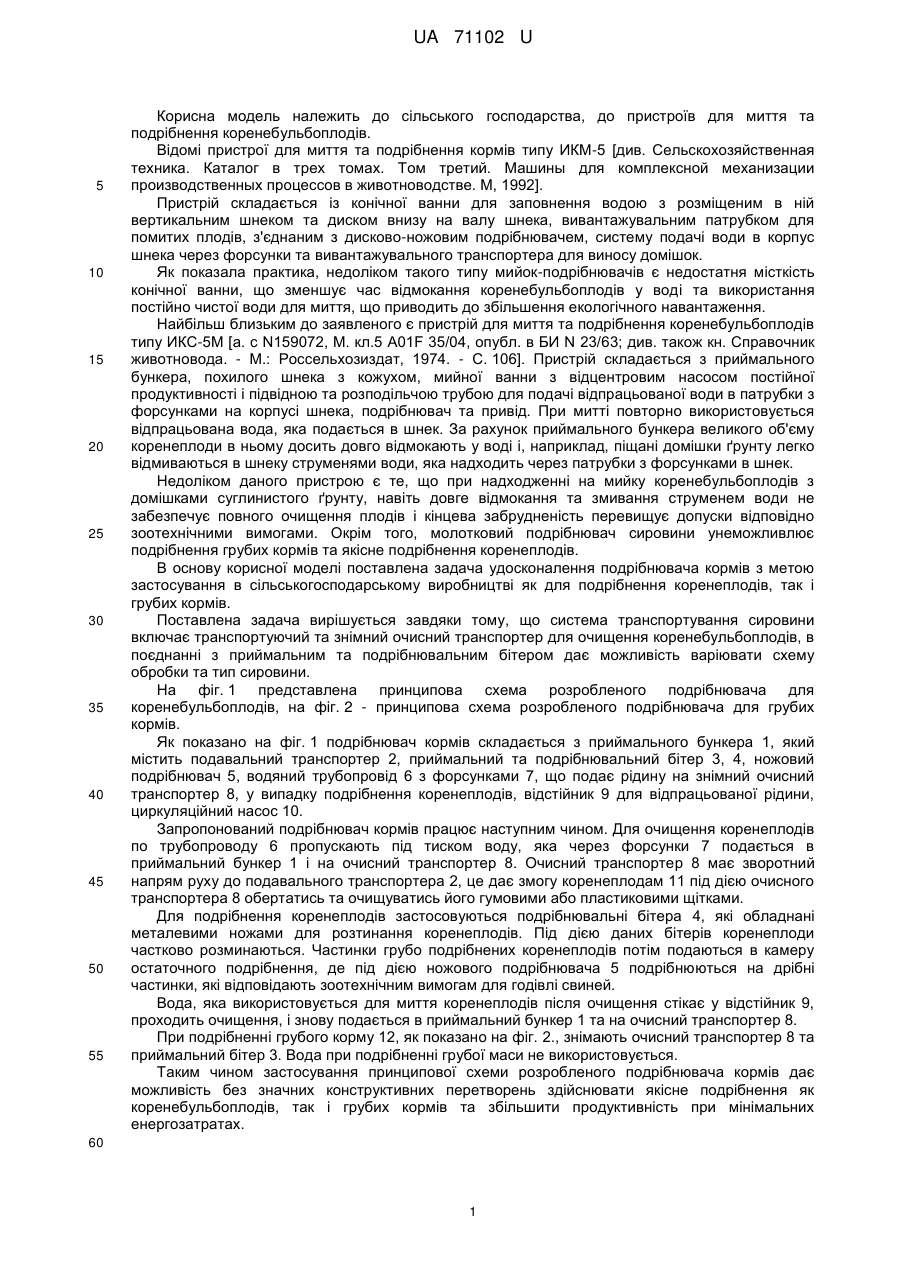

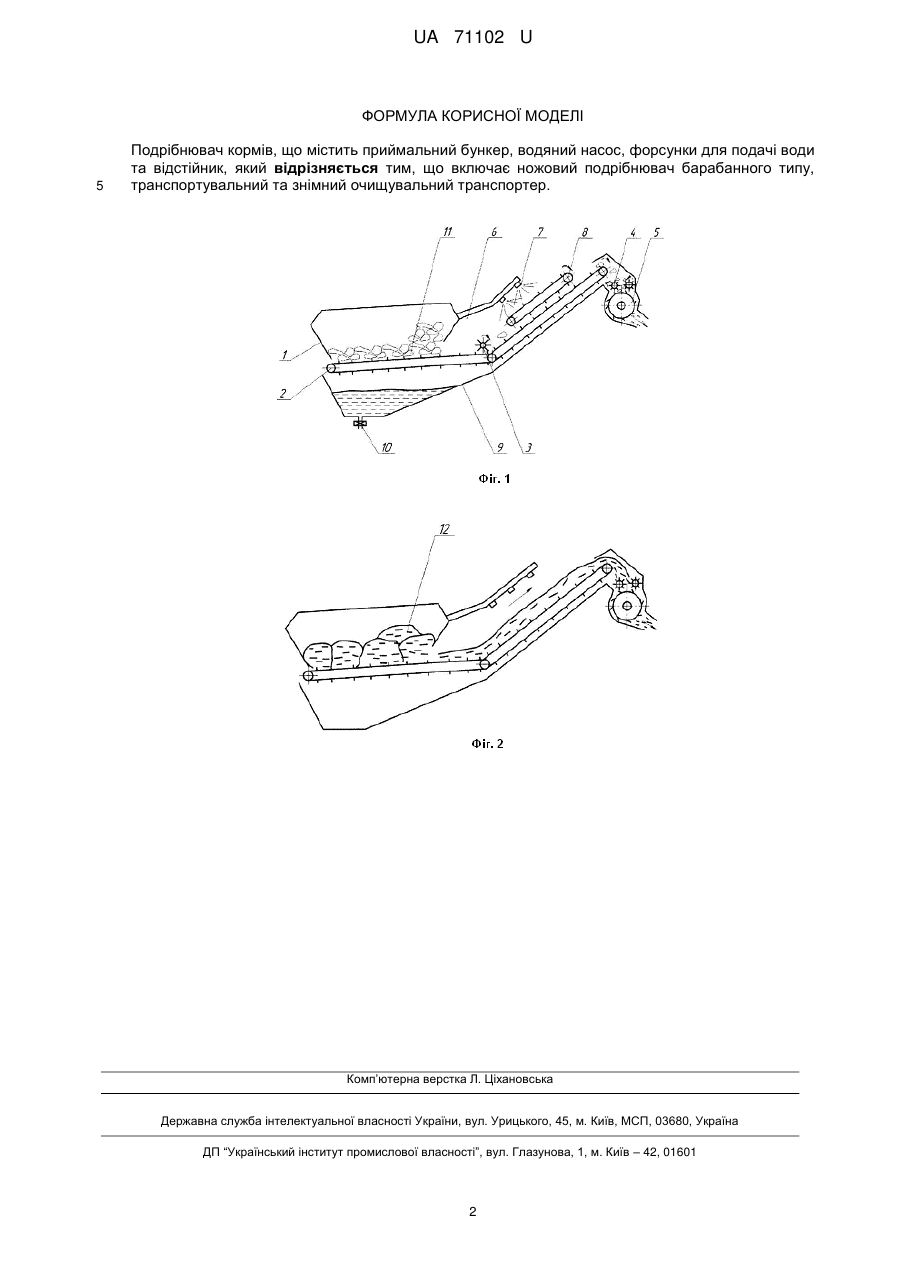

Реферат: Подрібнювач кормів містить приймальний бункер, водяний насос, форсунки, відстійник, ножовий подрібнювач барабанного типу, транспортувальний та знімний очищувальний транспортер. UA 71102 U (54) ПОДРІБНЮВАЧ КОРМІВ UA 71102 U UA 71102 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, до пристроїв для миття та подрібнення коренебульбоплодів. Відомі пристрої для миття та подрібнення кормів типу ИКМ-5 [див. Сельскохозяйственная техника. Каталог в трех томах. Том третий. Машины для комплексной механизации производственных процессов в животноводстве. М, 1992]. Пристрій складається із конічної ванни для заповнення водою з розміщеним в ній вертикальним шнеком та диском внизу на валу шнека, вивантажувальним патрубком для помитих плодів, з'єднаним з дисково-ножовим подрібнювачем, систему подачі води в корпус шнека через форсунки та вивантажувального транспортера для виносу домішок. Як показала практика, недоліком такого типу мийок-подрібнювачів є недостатня місткість конічної ванни, що зменшує час відмокання коренебульбоплодів у воді та використання постійно чистої води для миття, що приводить до збільшення екологічного навантаження. Найбільш близьким до заявленого є пристрій для миття та подрібнення коренебульбоплодів типу ИКС-5М [а. с N159072, М. кл.5 А01F 35/04, опубл. в БИ N 23/63; див. також кн. Справочник животновода. - М.: Россельхозиздат, 1974. - С. 106]. Пристрій складається з приймального бункера, похилого шнека з кожухом, мийної ванни з відцентровим насосом постійної продуктивності і підвідною та розподільчою трубою для подачі відпрацьованої води в патрубки з форсунками на корпусі шнека, подрібнювач та привід. При митті повторно використовується відпрацьована вода, яка подається в шнек. За рахунок приймального бункера великого об'єму коренеплоди в ньому досить довго відмокають у воді і, наприклад, піщані домішки ґрунту легко відмиваються в шнеку струменями води, яка надходить через патрубки з форсунками в шнек. Недоліком даного пристрою є те, що при надходженні на мийку коренебульбоплодів з домішками суглинистого ґрунту, навіть довге відмокання та змивання струменем води не забезпечує повного очищення плодів і кінцева забрудненість перевищує допуски відповідно зоотехнічними вимогами. Окрім того, молотковий подрібнювач сировини унеможливлює подрібнення грубих кормів та якісне подрібнення коренеплодів. В основу корисної моделі поставлена задача удосконалення подрібнювача кормів з метою застосування в сільськогосподарському виробництві як для подрібнення коренеплодів, так і грубих кормів. Поставлена задача вирішується завдяки тому, що система транспортування сировини включає транспортуючий та знімний очисний транспортер для очищення коренебульбоплодів, в поєднанні з приймальним та подрібнювальним бітером дає можливість варіювати схему обробки та тип сировини. На фіг. 1 представлена принципова схема розробленого подрібнювача для коренебульбоплодів, на фіг. 2 - принципова схема розробленого подрібнювача для грубих кормів. Як показано на фіг. 1 подрібнювач кормів складається з приймального бункера 1, який містить подавальний транспортер 2, приймальний та подрібнювальний бітер 3, 4, ножовий подрібнювач 5, водяний трубопровід 6 з форсунками 7, що подає рідину на знімний очисний транспортер 8, у випадку подрібнення коренеплодів, відстійник 9 для відпрацьованої рідини, циркуляційний насос 10. Запропонований подрібнювач кормів працює наступним чином. Для очищення коренеплодів по трубопроводу 6 пропускають під тиском воду, яка через форсунки 7 подається в приймальний бункер 1 і на очисний транспортер 8. Очисний транспортер 8 має зворотний напрям руху до подавального транспортера 2, це дає змогу коренеплодам 11 під дією очисного транспортера 8 обертатись та очищуватись його гумовими або пластиковими щітками. Для подрібнення коренеплодів застосовуються подрібнювальні бітера 4, які обладнані металевими ножами для розтинання коренеплодів. Під дією даних бітерів коренеплоди частково розминаються. Частинки грубо подрібнених коренеплодів потім подаються в камеру остаточного подрібнення, де під дією ножового подрібнювача 5 подрібнюються на дрібні частинки, які відповідають зоотехнічним вимогам для годівлі свиней. Вода, яка використовується для миття коренеплодів після очищення стікає у відстійник 9, проходить очищення, і знову подається в приймальний бункер 1 та на очисний транспортер 8. При подрібненні грубого корму 12, як показано на фіг. 2., знімають очисний транспортер 8 та приймальний бітер 3. Вода при подрібненні грубої маси не використовується. Таким чином застосування принципової схеми розробленого подрібнювача кормів дає можливість без значних конструктивних перетворень здійснювати якісне подрібнення як коренебульбоплодів, так і грубих кормів та збільшити продуктивність при мінімальних енергозатратах. 60 1 UA 71102 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Подрібнювач кормів, що містить приймальний бункер, водяний насос, форсунки для подачі води та відстійник, який відрізняється тим, що включає ножовий подрібнювач барабанного типу, транспортувальний та знімний очищувальний транспортер. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
