Подрібнювач коренебульбоплодів

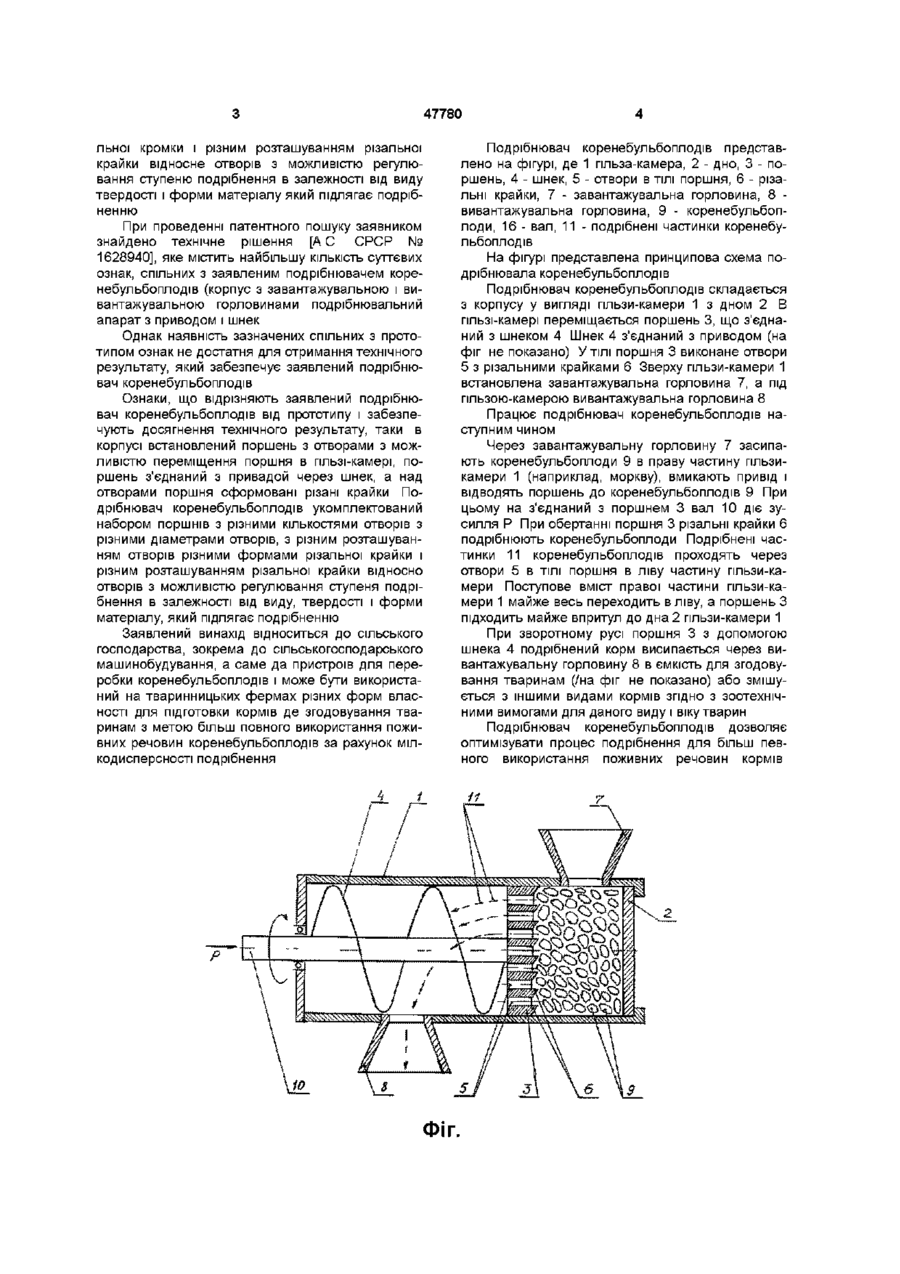

1 Подрібнювач коренебульбоплодів, який містить корпус з завантажувальною і вивантажувальною горловинами, подрібнювальний апарат з приводом і шнек, який відрізняється тим, що в корпусі встановлений поршень з отворами з можливістю переміщення поршня в пльзі-камері, поршень з'єднаний з приводом через шнек, а над отворами поршня сформовані різальні крайки 2 Подрібнювач коренебульбоплодів по п 1, який відрізняється тим, що він укомплектований набором поршнів з різними кількостями отворів, з різними діаметрами отворів, з різним розташуванням отворів, з різними формами різальної крайки і різним розташуванням різальної крайки відносно отворів з можливістю регулювання ступеня подрібнення в залежності від виду, твердості і форми матеріалу, який підлягає подрібненню Винахід відноситься до сільського господарства, зокрема де сільськогосподарського машинобудування, а саме до пристроїв для переробки коренебульбоплодів і може бути використаний на тваринницьких фермах різних форм власності для підготовки кормів до згодовування тваринам з метою більш повного використання поживних речовин коренебульбоплодів за рахунок мілкодисперсності подрібнення ВІДОМІ пристрої для подрібнений коренебульбоплодів і подрібнюючі апарати [Патент США № 3035221 кл 146-7 1, 1962 р, Заявка ФРГ № 3337381 кл А01Г 29/00, 1985 р, Заявка ФРГ № 3417314 кл А01Г 29/00 1985 р , Європейський патент № 0160953 кл А01Г 29/00, 1985 р, А С СРСР №№ 869669, 1053781, 1242049, 1544272, 1611265, 1628943, 1701171, 1704696], які включають корпус з завантажувальною і розвантажувальною горловинами, подрібнюючий апарат ножі та з завантажувальний і вивантажувальною горловинами подрібнюючий апарат, шнек, привід Однак цей подрібнювач коренебульбоплодів має недолік недостатня ступінь подрібненні, що перешкоджає як вибірковому споживанню так і якісному засвоєнню поживних речовин коренебульбоплодів оскільки відносно великі частинки коренебульбоплодів не сприймаються тваринами, а особливо молодняком сільськогосподарських тварин і птиці Запропонований нами пристрій дозволяє усунути вказані недоліки і забезпечує ефективне проведення подрібнення, що сприяє якісному засвоєнню поживних речовин коренебульбоплодів, проведенню подрібнення до дрібних частинок придатних для згодовування тваринам, в тому числі і раннього віку молодняку тварин і птиці В основу винаходу поставлене завдання створити подрібнювач коренебульбоплодів з відносно високою студінню подрібнення для кращого засвоєння поживних речовин в процесі згодовування і ВІДГОДІВЛІ молодняка тварин і птиці Технічний результат досягають тим, що в корпусі встановлено поршень з отворами з можливістю переміщення в пльзі-камері, поршень з'єднаний з приводом через шнек, а над отворами сформовані різальні крайки Подрібнювач укомплектований набором поршнів з різними кількостями отворів, з різними діаметрами отворів, з різним розташуванням отворів, з різними формами різа ІНШІ елементи і привід Недоліком відомих апаратів є недостатня ступінь подрібнення, ще перешкоджає як вибірковому споживанню, так і якісному засвоєнню поживних речовин коренебульбоплодів, оскільки відносно великі частинки коренебульбоплодів не сприймаються тваринами, а особливо молодняком сільськогосподарських тварин і птиці Найбільш близьким за технічною суттю є подрібнювач коренебульбоплодів [А С СРСР № 1628940] Зазначений подрібнювач містить корпус О 00 47780 Подрібнювач коренебульбоплодів представлено на фігурі, де 1 пльза-камера, 2 - дно, 3 - поршень, 4 - шнек, 5 - отвори в ТІЛІ поршня, 6 - різальні крайки, 7 - завантажувальна горловина, 8 вивантажувальна горловина, 9 - коренебульбоплоди, 16 - вал, 11 - подрібнені частинки коренебульбоплодів На фігурі представлена принципова схема подрібнювала коренебульбоплодів Подрібнювач коренебульбоплодів складається з корпусу у вигляді пльзи-камери 1 з дном 2 В пльзі-камері переміщається поршень 3, що з'єднаний з шнеком 4 Шнек 4 з'єднаний з приводом (на фіг не показано) У ТІЛІ поршня 3 виконане отвори 5 з різальними крайками 6 Зверху пльзи-камери 1 встановлена завантажувальна горловина 7, а під пльзою-камерою вивантажувальна горловина 8 Працює подрібнювач коренебульбоплодів наступним чином Через завантажувальну горловину 7 засипають коренебульбоплоди 9 в праву частину пльзикамери 1 (наприклад, моркву), вмикають привід і відводять поршень до коренебульбоплодів 9 При цьому на з'єднаний з поршнем 3 вал 10 діє зусилля Р При обертанні поршня 3 різальні крайки 6 подрібнюють коренебульбоплоди Подрібнені частинки 11 коренебульбоплодів проходять через отвори 5 в ТІЛІ поршня в ліву частину пльзи-камери Поступове вміст правої частини пльзи-камери 1 майже весь переходить в ліву, а поршень З підходить майже впритул до дна 2 пльзи-камери 1 При зворотному русі поршня 3 з допомогою шнека 4 подрібнений корм висипається через вивантажувальну горловину 8 в ємкість для згодовування тваринам (/на фіг не показано) або змішується з іншими видами кормів згідно з зоотехнічними вимогами для даного виду і віку тварин Подрібнювач коренебульбоплодів дозволяє оптимізувати процес подрібнення для більш певного використання поживних речовин кормів льної кромки і різним розташуванням різальної крайки відносне отворів з можливістю регулювання ступеню подрібнення в залежності від виду твердості і форми матеріалу який підлягає подрібненню При проведенні патентного пошуку заявником знайдено технічне рішення [А С СРСР № 1628940], яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з заявленим подрібнювачем коренебульбоплодів (корпус з завантажувальною і вивантажувальною горловинами подрібнювальний апарат з приводом і шнек Однак наявність зазначених спільних з прототипом ознак не достатня для отримання технічного результату, який забезпечує заявлений подрібнювач коренебульбоплодів Ознаки, що відрізняють заявлений подрібнювач коренебульбоплодів від прототипу і забезпечують досягнення технічного результату, таки в корпусі встановлений поршень з отворами з можливістю переміщення поршня в пльзі-камері, поршень з'єднаний з привадой через шнек, а над отворами поршня сформовані різані крайки Подрібнювач коренебульбоплодів укомплектований набором поршнів з різними кількостями отворів з різними діаметрами отворів, з різним розташуванням отворів різними формами різальної крайки і різним розташуванням різальної крайки відносно отворів з можливістю регулювання ступеня подрібнення в залежності від виду, твердості і форми матеріалу, який підлягає подрібненню Заявлений винахід відноситься до сільського господарства, зокрема до сільськогосподарського машинобудування, а саме да пристроїв для переробки коренебульбоплодів і може бути використаний на тваринницьких фермах різних форм власності для підготовки кормів де згодовування тваринам з метою більш повного використання поживних речовин коренебульбоплодів за рахунок мілкодисперсності подрібнення ФІГ. 47780 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
