Вібраційний гвинтовий класифікатор

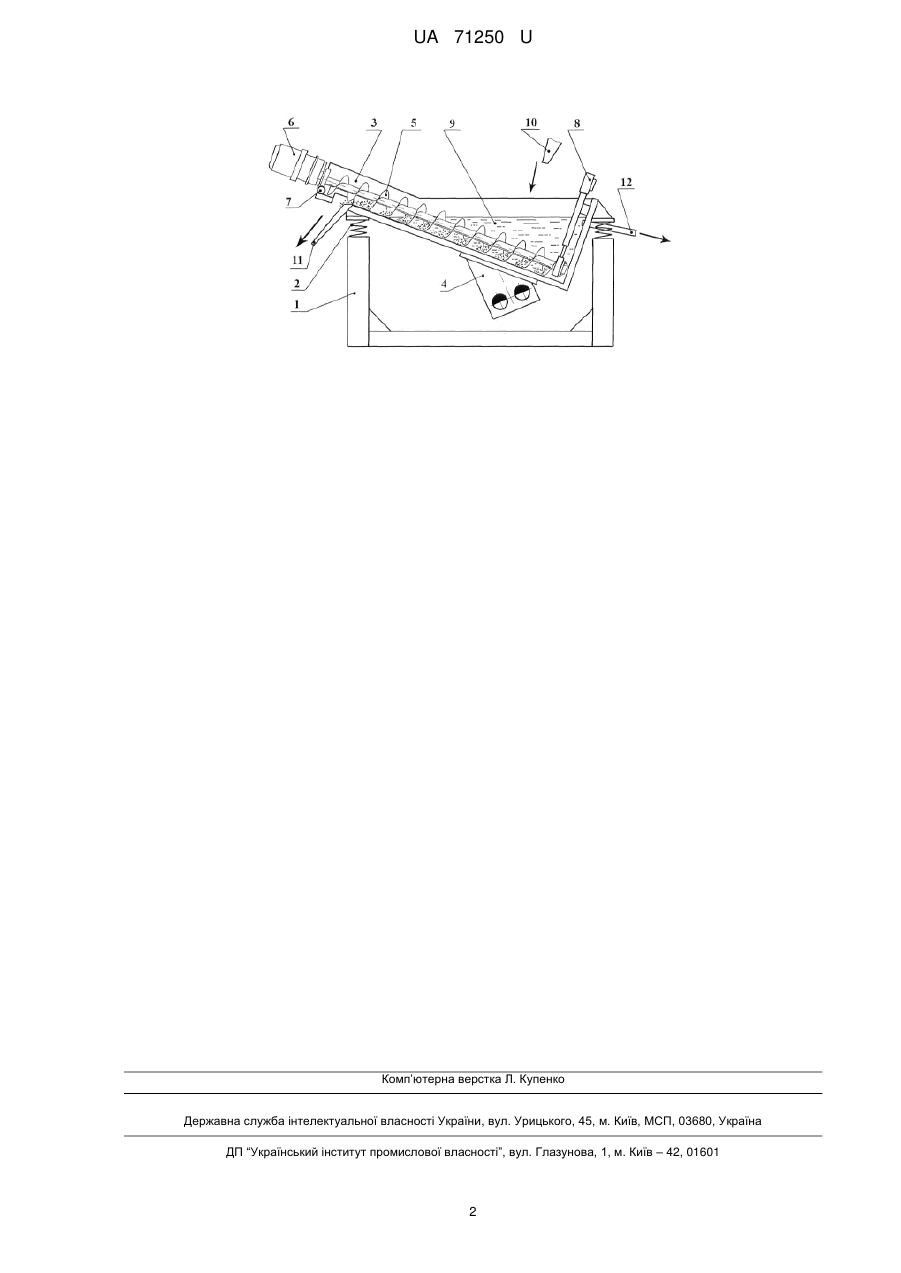

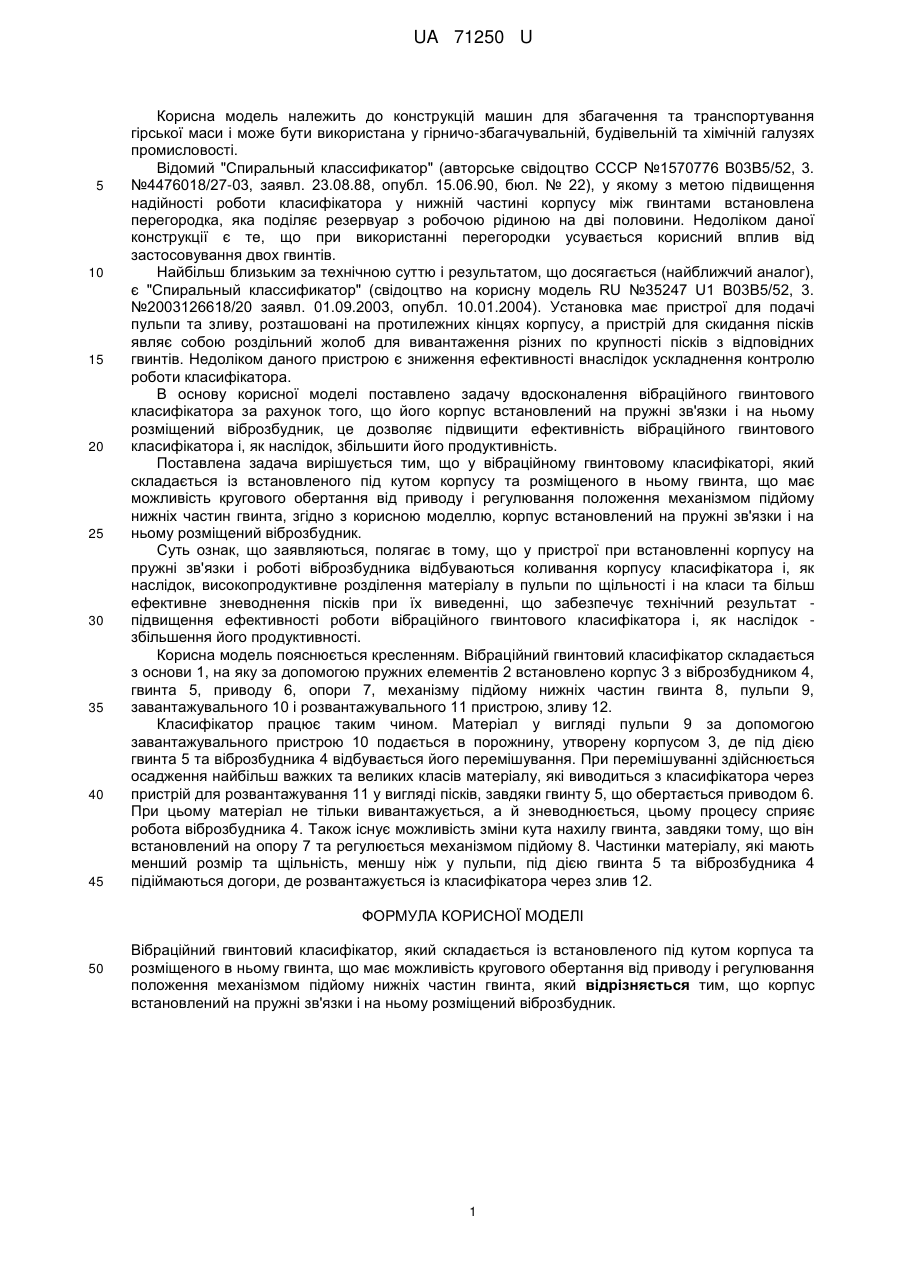

Реферат: UA 71250 U UA 71250 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до конструкцій машин для збагачення та транспортування гірської маси і може бути використана у гірничо-збагачувальній, будівельній та хімічній галузях промисловості. Відомий "Спиральный классификатор" (авторське свідоцтво СССР №1570776 В03В5/52, 3. №4476018/27-03, заявл. 23.08.88, опубл. 15.06.90, бюл. № 22), у якому з метою підвищення надійності роботи класифікатора у нижній частині корпусу між гвинтами встановлена перегородка, яка поділяє резервуар з робочою рідиною на дві половини. Недоліком даної конструкції є те, що при використанні перегородки усувається корисний вплив від застосовування двох гвинтів. Найбільш близьким за технічною суттю і результатом, що досягається (найближчий аналог), є "Спиральный классификатор" (свідоцтво на корисну модель RU №35247 U1 B03B5/52, 3. №2003126618/20 заявл. 01.09.2003, опубл. 10.01.2004). Установка має пристрої для подачі пульпи та зливу, розташовані на протилежних кінцях корпусу, а пристрій для скидання пісків являє собою роздільний жолоб для вивантаження різних по крупності пісків з відповідних гвинтів. Недоліком даного пристрою є зниження ефективності внаслідок ускладнення контролю роботи класифікатора. В основу корисної моделі поставлено задачу вдосконалення вібраційного гвинтового класифікатора за рахунок того, що його корпус встановлений на пружні зв'язки і на ньому розміщений віброзбудник, це дозволяє підвищити ефективність вібраційного гвинтового класифікатора і, як наслідок, збільшити його продуктивність. Поставлена задача вирішується тим, що у вібраційному гвинтовому класифікаторі, який складається із встановленого під кутом корпусу та розміщеного в ньому гвинта, що має можливість кругового обертання від приводу і регулювання положення механізмом підйому нижніх частин гвинта, згідно з корисною моделлю, корпус встановлений на пружні зв'язки і на ньому розміщений віброзбудник. Суть ознак, що заявляються, полягає в тому, що у пристрої при встановленні корпусу на пружні зв'язки і роботі віброзбудника відбуваються коливання корпусу класифікатора і, як наслідок, високопродуктивне розділення матеріалу в пульпи по щільності і на класи та більш ефективне зневоднення пісків при їх виведенні, що забезпечує технічний результат підвищення ефективності роботи вібраційного гвинтового класифікатора і, як наслідок збільшення його продуктивності. Корисна модель пояснюється кресленням. Вібраційний гвинтовий класифікатор складається з основи 1, на яку за допомогою пружних елементів 2 встановлено корпус 3 з віброзбудником 4, гвинта 5, приводу 6, опори 7, механізму підйому нижніх частин гвинта 8, пульпи 9, завантажувального 10 і розвантажувального 11 пристрою, зливу 12. Класифікатор працює таким чином. Матеріал у вигляді пульпи 9 за допомогою завантажувального пристрою 10 подається в порожнину, утворену корпусом 3, де під дією гвинта 5 та віброзбудника 4 відбувається його перемішування. При перемішуванні здійснюється осадження найбільш важких та великих класів матеріалу, які виводиться з класифікатора через пристрій для розвантажування 11 у вигляді пісків, завдяки гвинту 5, що обертається приводом 6. При цьому матеріал не тільки вивантажується, а й зневоднюється, цьому процесу сприяє робота віброзбудника 4. Також існує можливість зміни кута нахилу гвинта, завдяки тому, що він встановлений на опору 7 та регулюється механізмом підйому 8. Частинки матеріалу, які мають менший розмір та щільність, меншу ніж у пульпи, під дією гвинта 5 та віброзбудника 4 підіймаються догори, де розвантажується із класифікатора через злив 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вібраційний гвинтовий класифікатор, який складається із встановленого під кутом корпуса та розміщеного в ньому гвинта, що має можливість кругового обертання від приводу і регулювання положення механізмом підйому нижніх частин гвинта, який відрізняється тим, що корпус встановлений на пружні зв'язки і на ньому розміщений віброзбудник. 1 UA 71250 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
