Спосіб виготовлення складеної попередньонапруженої конструкції

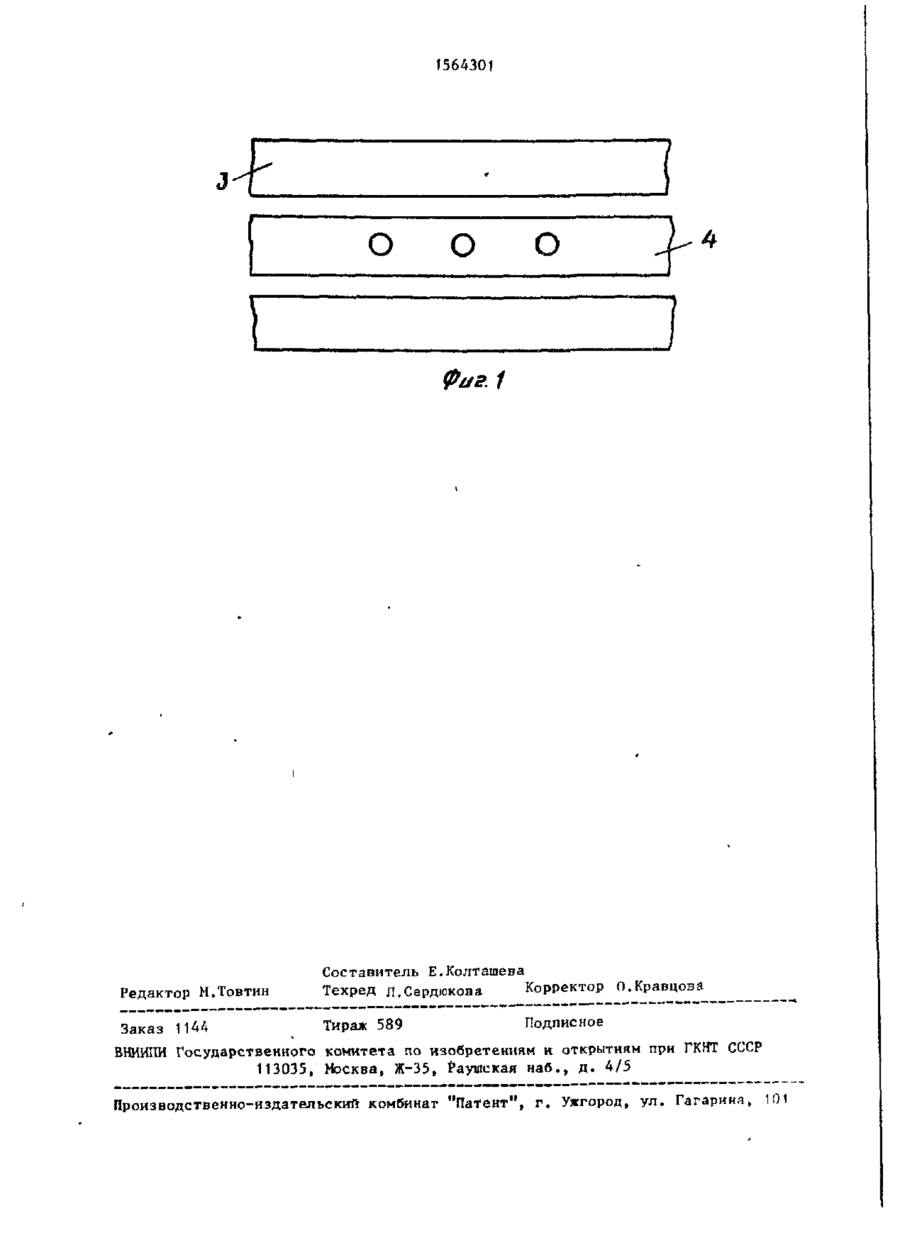

Изобретение относится к машиностроению и молет быть использовано С і з 2 СО О О О Фиг 2 О 1564301 Изобретение относится к машиностроение и может быть использовано при создании высокоресурсной техники. Цель изобретения - повышение дол- . говечности за счет повышения усталостной прочности. На фиг. 1 изображена конструкция до сборки; на фиг. 2 - конструкция после сборки. JO Способ изготовления составной предварительно-напряженной конструкции, состоящей из продольных элементов 1 и размещенных между ними элементов 2 с отверстиями - концентраторами на- J5 пряжений 3, выполненных, например в виде отверстий заключается в создании предварительного сжатия в элементах с концентраторами напряжений. Это достигается тем, что либо пред- 20 взрительно растягивают элементы 1 и прикрепляют к ненапряженному или предварительно сжатому элементу 2, либо к ненапряженным элементам 1 прикрепляют предварительно сжатый 25 элемент 2, Использование данного способа повысит усталостную прочность элемента конструкции без увеличения веса. Более эффективное использование материала по всему сечению элемента позволяет превзойти долговечность, например, полосы с незаполненным отверстием для того же уровня напряжений, что действуют в конструктивном элементе изготовленным по известным способам. Разрешается целый ряд прочностных и технологических проблем использования высокопрочных материалов в конструкциях. Ф о р м у л а и з о б р е т е н и я 1, Способ изготовления составной предварительно-напряженной конструкции из нескольких составляющих продольных элементов с предварительным их деформированием и сборку их в единую конструкцию с сохранением напряженного состояния предварительно деформированных элементов, о тл и ч а ю щ и й с я тем, что, с целью повышения долговечности за счет повышения усталостной прочности конструкции, часть составляющих элементов выполняют с концентраторами Разделение элемента на составляющие 30 напряжений и подвергают эти элементы в собранной конструкции сжимаюс концентраторами и без концентратощему усилию за счет осуществления их ров напряжений дает возможность не предварительного сжатия и/или предтолько улучшить живучесть коптрукварительного растяжения элементов тивного элемента, но и путем создания остаточных напряжений сравнять 35 без концентраторов напряжений. долговечность деталей составляющих 2. Способ по п. 1, о т л и ч а ю конструктивный элемент, что приводит щ и й с я тем, что элементы без к повышению его усталостной прочконцентраторов напряжений изготавности. ливают из материала с коэффициенПредлагаемый способ можно исполь- 40 том удельной прочности равным или зовать и для уменьшения веса конбольшим коэффициента удельной прочструктивного элемента при неизменной ности материала элементов с конценего долговечности. траторами напряжении. Ї564301 J О О О фаг 1 Редактор М.Товтин Составитель Е.Колташева Техред л.Сердюкона Корректор Заказ 1144 Тираж 589 П.Кравцова Подписное ВНИШ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
