Вузол безкоробчастого кріплення двірного полотна в отворі стінової панелі

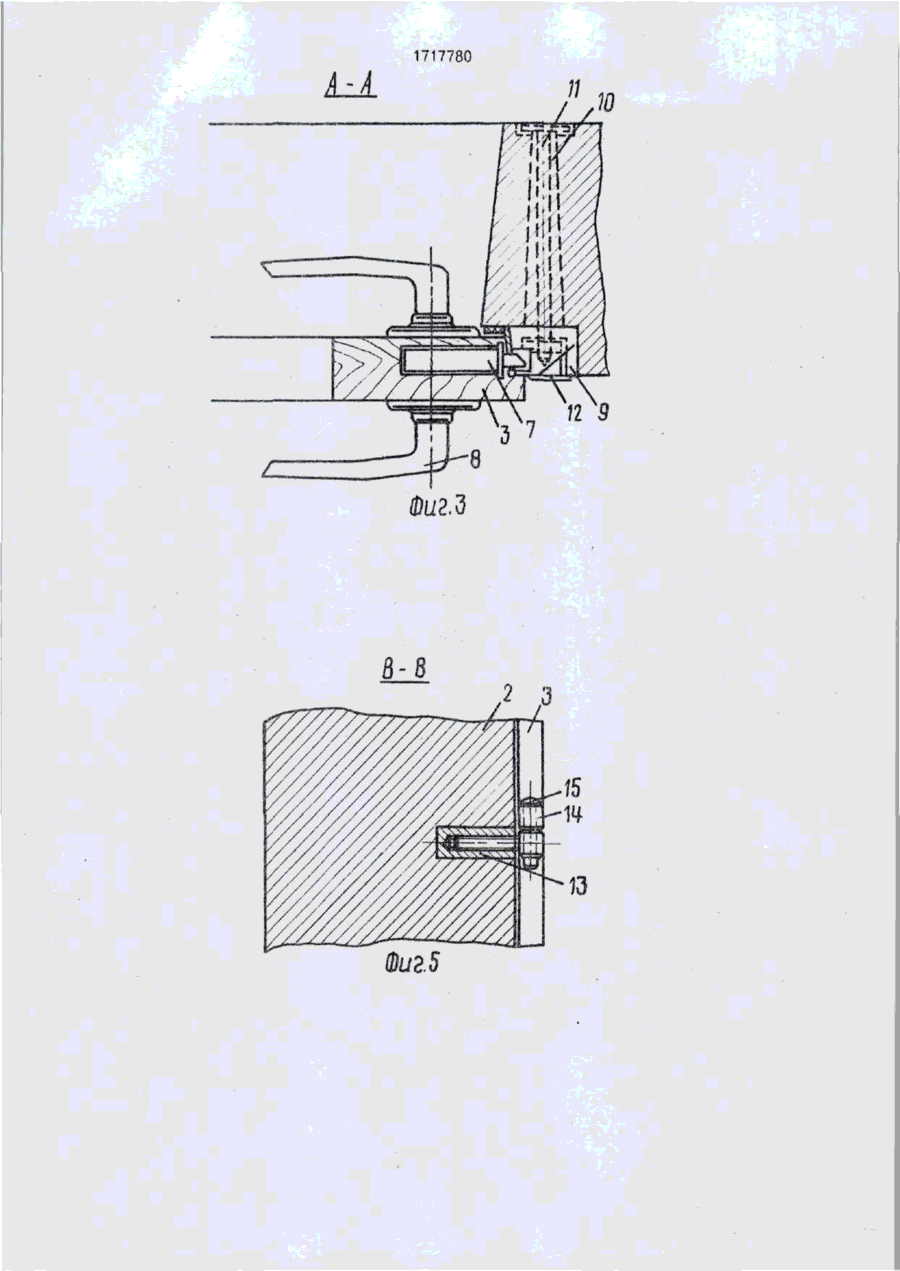

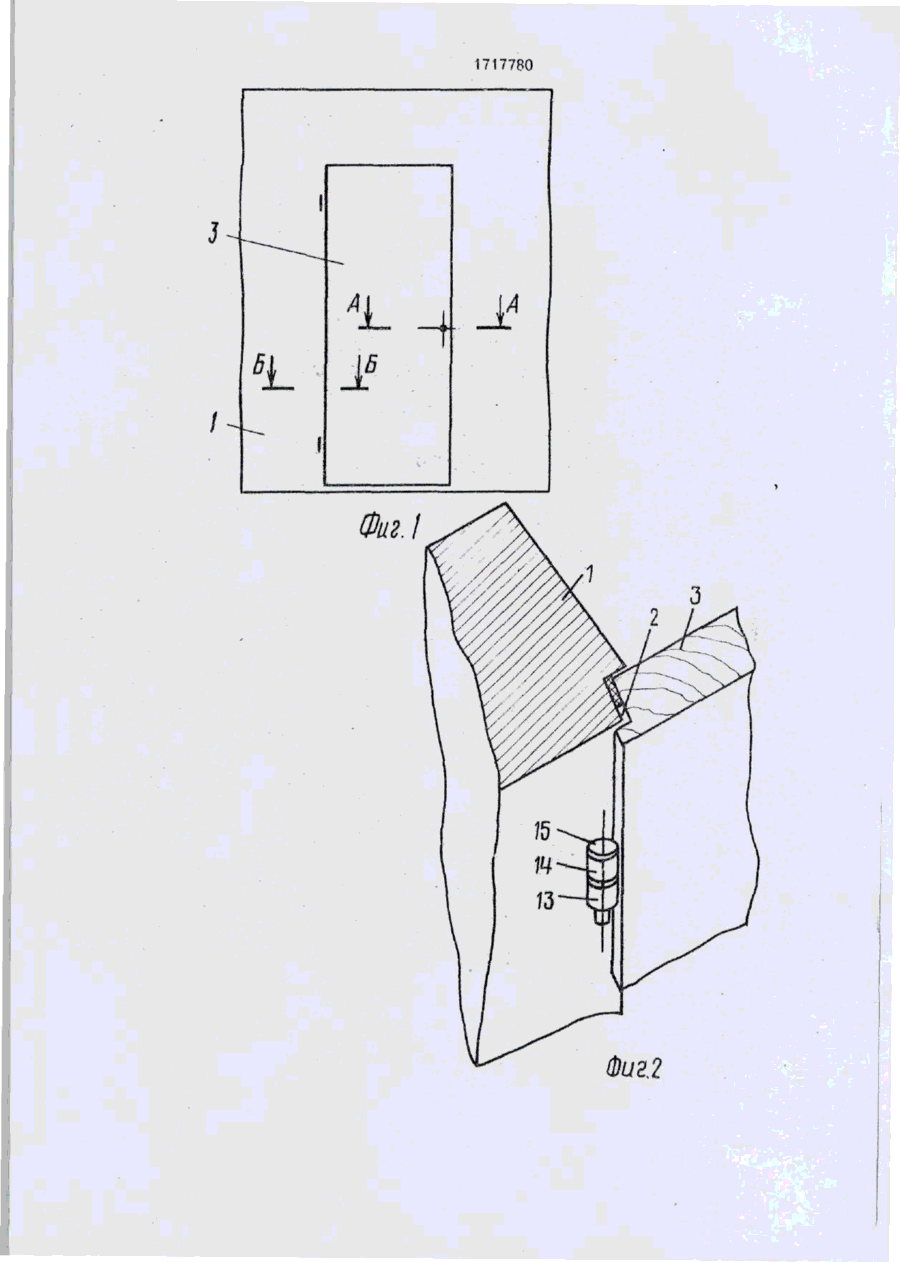

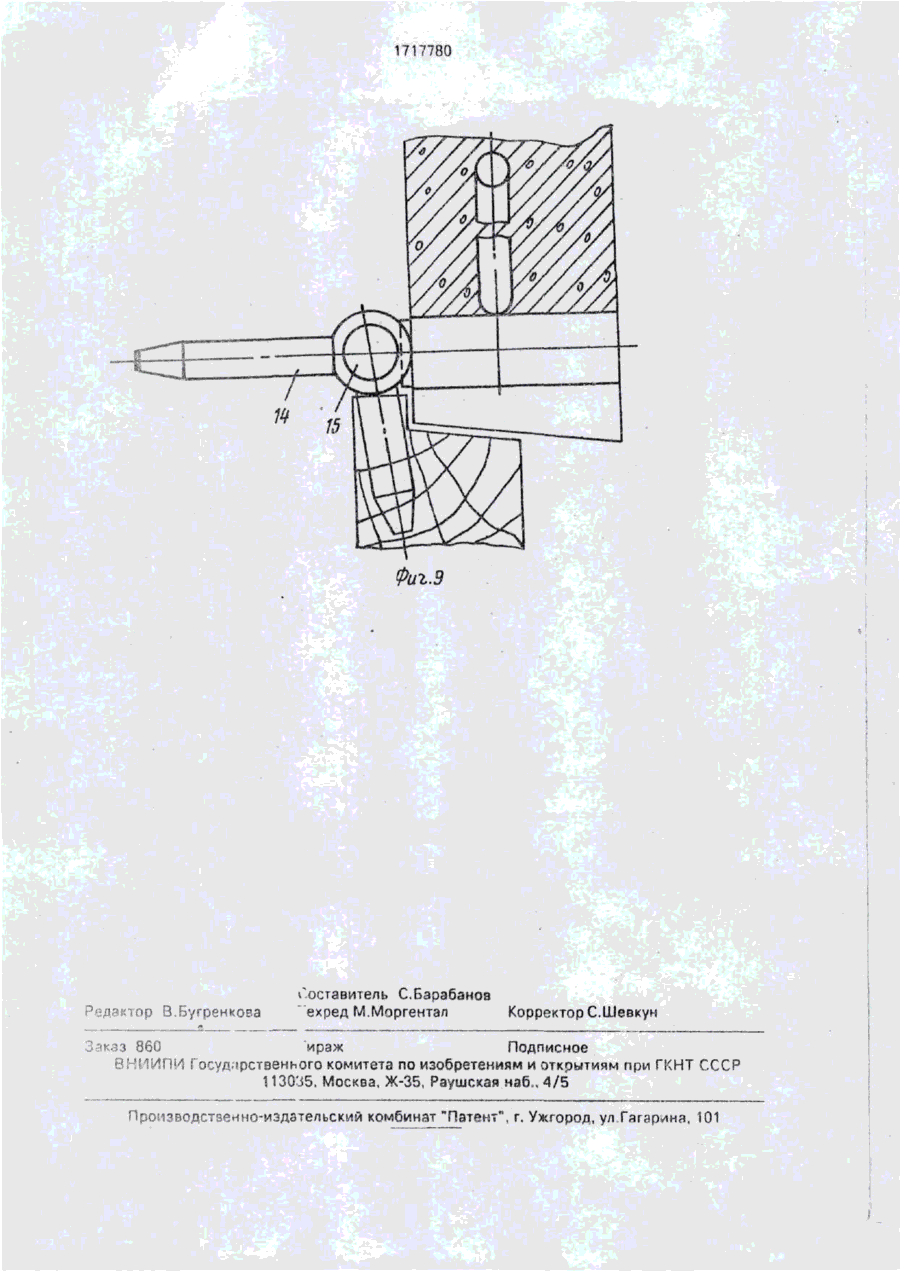

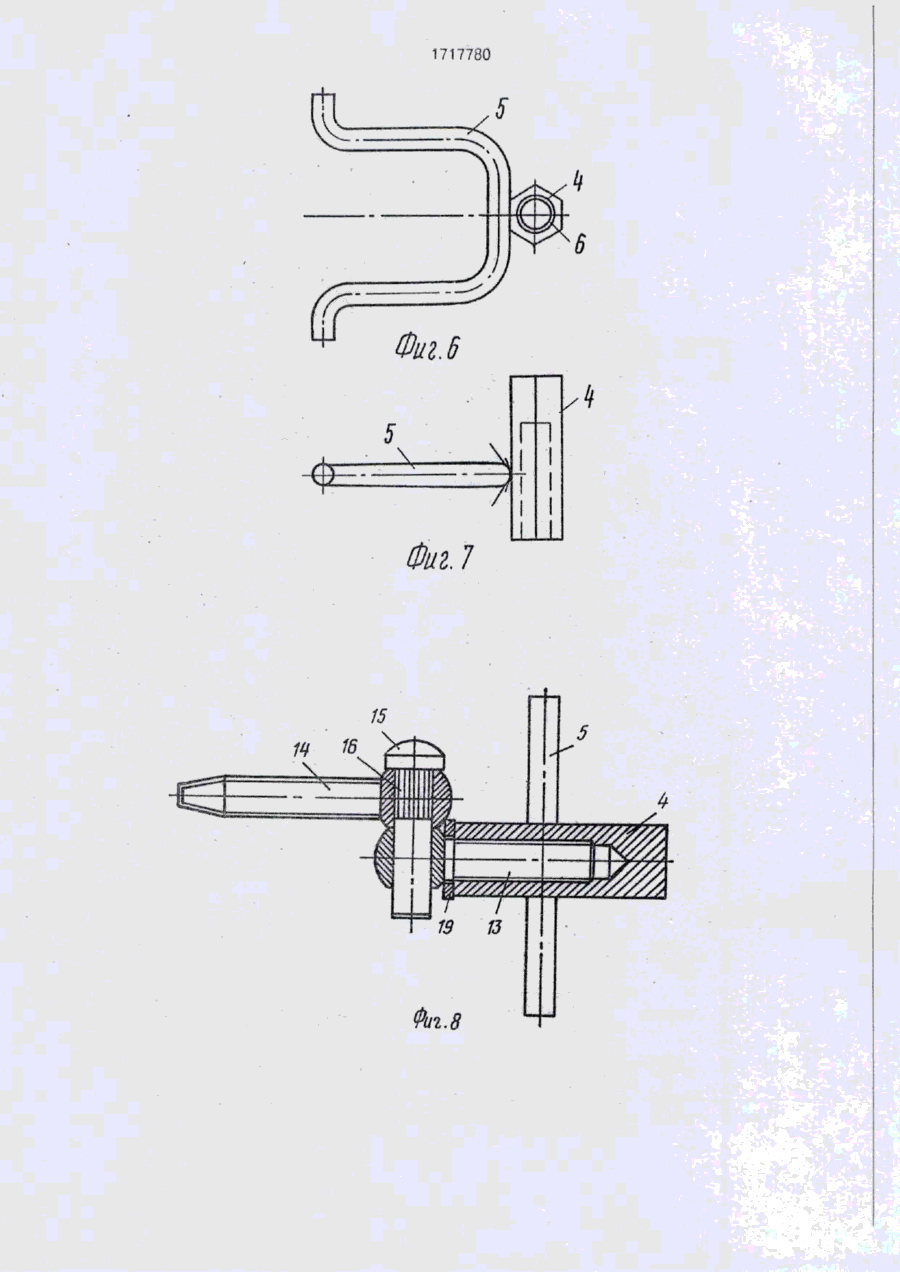

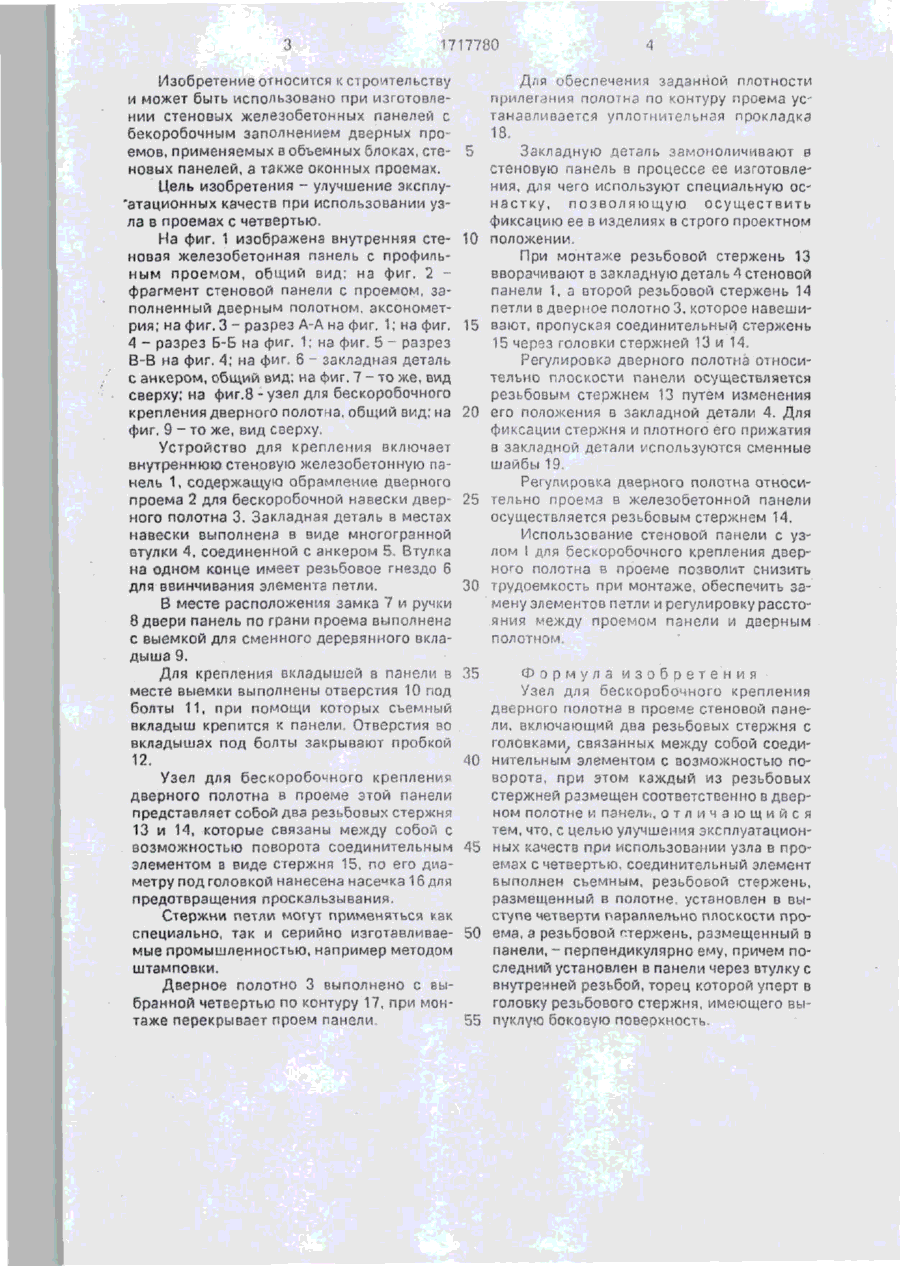

-; СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 7 ц *¥-* t (И) (5D5 11 Е 06 В 1/90 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4394931/33 (22)22.03.88 (46)07.03.92, Бюл. №9 (71) Домостроительный комбинат fsfc 3 Главкиевгорстроя (72) В.А.Ковальчук, А.Т.Вакуленко. С.Я.Старосельский. Г.Н.Беркута и Н И.Задвооный (53)69.028,12(088.8) (56) Авторское свидетельство СССР N: 14Є9069, кл. Е 0 6 В 1/56, 1986. Авторское свидетельство СССР № 1355134, кл. Е 05 D 5/06. 1985. (54) УЗЕЛ ДЛЯ БЕСКОРОБОЧНОГО КРЕПЛЕНИЯ ДВЕРНОГО ПОЛОТНА В ПРОЕМЕ СТЕНОВОЙ ПАНЕЛИ (57) Изобретение относится к строительству и может быть использовано при изготовлении стеновых железобетонных пзчелей с бескоробочным заполнением дверных проемов. Цель изобретения - улучшение эксплуатационных качеств при использование узла в проемах с четвертью. Узел для бескоробочного крепления дверного полотна 3 в проеме стеновой панели 1 включает два резьбовых стержня 13 и 14, связанных между собой соединительным элементом 15. При этом один из резьбоаых стержней звернут а закладную деталь, а другой стержень 14 - в дверное полотно 3. 9 ил. •ч. I / 1717780 Изобретение относится к строительству и может быть использовано при изготовлении стеновых железобетонных панелей с бекоробочным заполнением дверных проемов, применяемых в объемных блоках, стеновых панелей, а также оконных проемах. Цель изобретения - улучшение эксплуатационных качеств при использовании узла в проемах с четвертью. На фиг. 1 изображена внутренняя стеновая железобетонная панель с профильным проемом, общий вид: на фиг. 2 фрагмент стеновой панели с проемом, заполненный дверным полотном, аксонометрия; на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 1; на фиг. 5 - разрез В-В на фиг. 4; на фиг. 6 - закладная деталь с анкером, общий вид; на фиг, 7 - то же, вид сверху; на фиг.8 - узел для бескоробочного крепления дверного полотна, общий вид; на фиг. 9 - то же, вид сверху. Устройство для крепления включает внутреннюю стеновую железобетонную панепь 1, содержащую обрамление дверного проема 2 для бескоробочной навески дверного полотна 3. Закладная деталь в местах навески выполнена в виде многогранной втулки 4, соединенной с анкером 5. Втулка на одном конце имеет резьбовое гнездо 6 для ввинчивания элемента петли. В месте расположения замка 7 и ручки 8 двери панель по грани проема выполнена с выемкой для сменного деревянного вкладыша 9. Для крепления вкладышей а панели в месте выемки выполнены отверстия 10 под болты 11, при помощи когорых съемный вкладыш крепится к панели. Отверстия во вкладышах под болты закрывают пробкой 12. Узел для бескоробочного крепления дверного полотна в проеме згой панели представляет собой два резьбовых стержня 13 и 14, которые связаны между собой с возможностью поворота соединительным элементом в виде стержня 15, по его диаметру под головкой нанесена насе и ка 16 для предотвращения проскальзывания. Стержни петли могут применяться как специально, так и серийно изготавливаемые промышленностью, например методом штамповки. Дверное полотно 3 выполнено с выбранной четвертью по контуру 17, при монтаже перекрывает проем панели 5 10 15 20 25 30 Для обеспечения заданной плотности прилегания полотна по контуру проема устанавливается уплотнительная прокладка 18. Закладную деталь замоноличивают в стеновую панель в процессе ее изготовления, для чего используют специальную оснастку, п о з в о л я ю щ у ю осуществить фиксацию ее в изделиях в строго проектном положении. При монтаже резьбовой стержень 13 вворачивают в закладную деталь 4 стеновой панели 1, а второй резьбовой стержень 14 петли в дверное полотно 3, которое наеешивают, пропуская соединительный стержень 15 через головки стержней 13 и 14. Регулировка дверного полотна относительно плоскости панели осуществляется резьбовым стержнем 13 путем изменения его положения в закладной детали 4. Для фиксации стержня и плотного его прижатия в закладной детали используются сменные шайбы 19. Регулировка дверного полотна относительно проема в железобетонной панели осуществляется резьбовым стержнем 14. Использование стеновой панели с узлом 1 для бескоробочного крепления дверного полотна в проеме позволит снизить трудоемкость при монтаже, обеспечить замену элементов петли и регулировку расстояния между проемом панели и дверным ПОЛОТНОМ. 35 40 45 50 55 Формула изобретения Узел для бескоробочного крепления дверного полотна в проеме стеновой панели, включающий два резьбовых стержня с головками, связанных между собой соединительным элементом с возможностью поворота, при этом каждый изрезьбовых стержней размещен соответственно в дверном полотне и панель, о т л и ч а ю щ и й с я тем, что, с целью улучшения эксплуатационных качеств при использовании узла в проемах с четвертью, соединительный элемент выполнен съемным, резьбоьой стержень, размещенный в полотне, установлен в выступе четверти параллельно плоскости проема, а резьбовой стержень, размещенный в панели, - перпендикулярно ему, причем последний установлен в панели через втулку с внутренней резьбой, торец которой уперт в головку резьбового стержня, имеющего выпуклую боковую поверхность. 1717780 ! J A A 61 • Фиг. I Фиг.2 1717780 8-3 2 .3 1717780 Фиг. 6 \ \, гП 7 Фиг. 7 1717780 Фиг.9 Редактор В.Бугренкова Составитель С.Барабанов ехред М.Моргентал Корректор С.Шевкун Заказ 860 ираж Подписное ИИҐ1И Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
