Автоматичний вимірювач напруженості електромагнітного поля

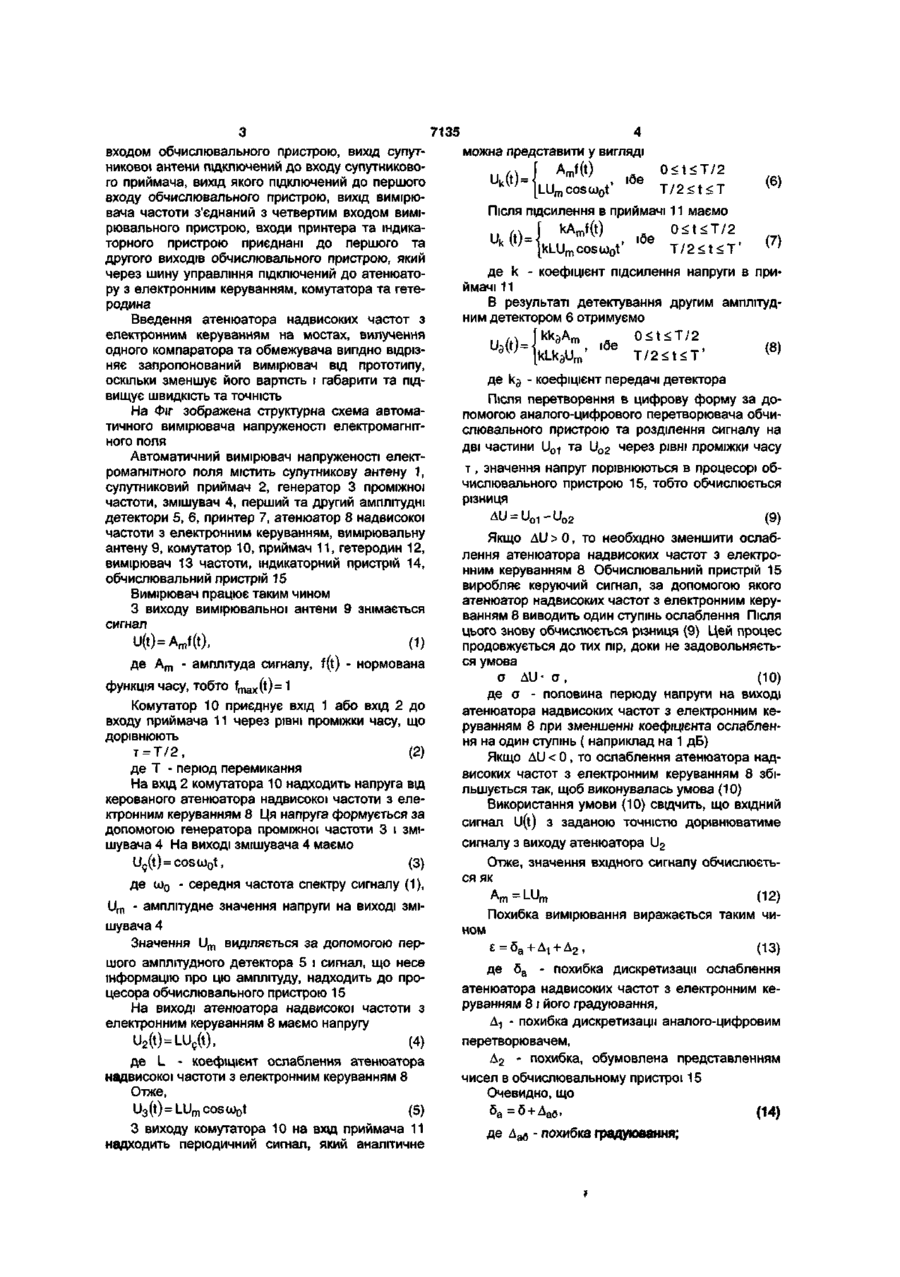

Автоматичний вимірювач напруженості електромагнітного поля, який містить вимірювальну антену, що з'єднана з першим входом комутатора, вихід якого приєднаний до першого входу приймача, другий вхід приймача з'єднаний з виходом гетеродина, вихід гетеродина з'єднаний з входом вимірювача частоти і з другим входом змішувача, до першого входу якого підключений генератор постійної частоти, вихід змішувача підключений до входу атенюатора надвисоких частот з електро нним керуванням, вихід якого з'єднаний з другим входом комутатора, який відрізняється тим, що вихід змішувача підключений до першого детектора, вихід якого з'єднаний з другим входом обчислювального пристрою, вихід приймача підключений до входу другого детектора, вихід якого з'єднаний з третім входом обчислювального пристрою, вихід супутникової антени підключений до входу супутникового приймача, вихід якого підключений до першого входу обчислювального пристрою, вихід вимірювача частоти з'єднаний з четвертим входом вимірювального пристрою, входи принтера та індикаторного пристрою приєднані до першого та другого виходів обчислювального пристрою, який через шину управління підключений до атенюатора з електронним керуванням, комутатора та гетеродина. Корисна модель належить до галузі радіовимірювальної техніки та може бути використаний для вимірювання напруженості електромагнітного поля, діаграм спрямованості різних антен і т.д. Відомі вимірювачі напруженості електромагнітного поля [1], які використовуються у радіотехнічних установках і містять антену, генератор сигналів, атенюатор гранично-ємністного типу, приймач та індикаторний пристрій. Такі вимірювачі не забезпечують достатню точність та швидкодію. З відомих автоматичних вимірювачів напруженості електромагнітного поля найбільш близьким за технічною суттю до корисної моделі є автоматичний вимірювач напруженості електромагнітного поля [2], який містить антену, перший комутатор, радіоприймальний блок, амплітудний детектор, другий комутатор, перше та друге інтегруючі кола, компаратор, генератор, керований атенюатор, блок керування та блок індикації. Недоліком такого вимірювача є громіздкість за рахунок використання старої елементної бази та можливість виникнення похибок на дуже високих частотах через атенюатор, який виконаний на змінних опорах. Задачею корисної моделі є усунення похибок на дуже високих частотах шляхом використання атенюатора з електронним керуванням, побудованого на мостах, підвищення точності за рахунок підключення супутникового приймача та підвищення швидкодії через використання обчислювального пристрою. Це дозволяє підвищити точність приладу та його швидкодію а також зменшити його габарити і вартість. Поставлена задача вирішується тим, що автоматичний вимірювач напруженості електромагнітного поля, який містить вимірювальну антену, що з'єднана з першим входом комутатора, вихід якого приєднаний до першого входу приймача, другий вхід приймача з'єднаний з виходом гетеродина, вихід гетеродина з'єднаний з входом вимірювача частоти і з другим входом змішувача, до першого входу якого підключений генератор постійної частоти, вихід змішувача підключений до входу атенюатора надвисоких частот з електронним керуванням, вихід якого з'єднаний з другим входом комутатора, згідно з корисною моделлю вихід змішувача підключений до першого детектора, вихід якого з'єднаний з другим входом обчислювального пристрою, вихід приймача підключений до входу другого детектора, вихід якого з'єднаний з третім Ю CO 7135 входом обчислювального пристрою, вихід супутниково» антени підключений до входу супутникового приймача, вихід якого підключений до першого входу обчислювального пристрою, вихід вимірювача частоти з'єднаний з четвертим входом вимірювального пристрою, входи принтера та індикаторного пристрою приєднані до першого та другого виходів обчислювального пристрою, який через шину управління підключений до атенюатору з електронним керуванням, комутатора та гетеродина Введення атенюатора надвисоких частот з електронним керуванням на мостах, вилучення одного компаратора та обмежувача вигідно відрізняє запропонований вимірювач від прототипу, оскільки зменшує його вартість і габарити та підвищує швидкість та точність На Фіг зображена структурна схема автоматичного вимірювача напруженості електромагнітного поля Автоматичний вимірювач напруженості електромагнітного поля містить супутникову антену 1, супутниковий приймач 2, генератор 3 проміжної частоти, змішувач 4, перший та другий амплітудні детектори 5, 6, принтер 7, атенюатор 8 надвисокої частоти з електронним керуванням, вимірювальну антену 9, комутатор 10, приймач 11, гетеродин 12, вимірювач 13 частоти, індикаторний пристрій 14, обчислювальний пристрій 15 Вимірювач працює таким чином З виходу вимірювальної антени 9 знімається сигнал U(t)=A m f(t), де А т (1) - амплітуда сигналу, f(t) - нормована функція часу, тобто f m a x ( t ) = 1 Комутатор 10 приєднує вхід 1 або вхід 2 до входу приймача 11 через рівні проміжки часу, що дорівнюють т = Т/2, (2) де Т - період перемикання На вхід 2 комутатора 10 надходить напруга від керованого атенюатора надвисокої частоти з електронним керуванням 8 Ця напруга формується за допомогою генератора проміжної частоти 3 і змішувача 4 На виході змішувача 4 маємо U?(t) = cosu>0t, (3) де ш 0 - середня частота спектру сигналу (1), U m - амплітудне значення напруги на виході змішувача 4 Значення U m виділяється за допомогою першого амплітудного детектора 5 і сигнал, що несе інформацію про цю амплітуду, надходить до процесора обчислювального пристрою 15 На виході атенюатора надвисокої частоти з електронним керуванням 8 маємо напругу U 2 (t)=LU s (t), (4) де L - коефіцієнт ослаблення атенюатора надвисокої частоти з електронним керуванням 8 Отже, U 3 (t)=LU m cosw 0 t (5) З виходу комутатора 10 на вхід приймача 11 надходить періодичний сигнал, який аналітичне можна представити у вигляді A f m (0 « 0
