Вимірювач-індикатор напруженості електромагнітного поля

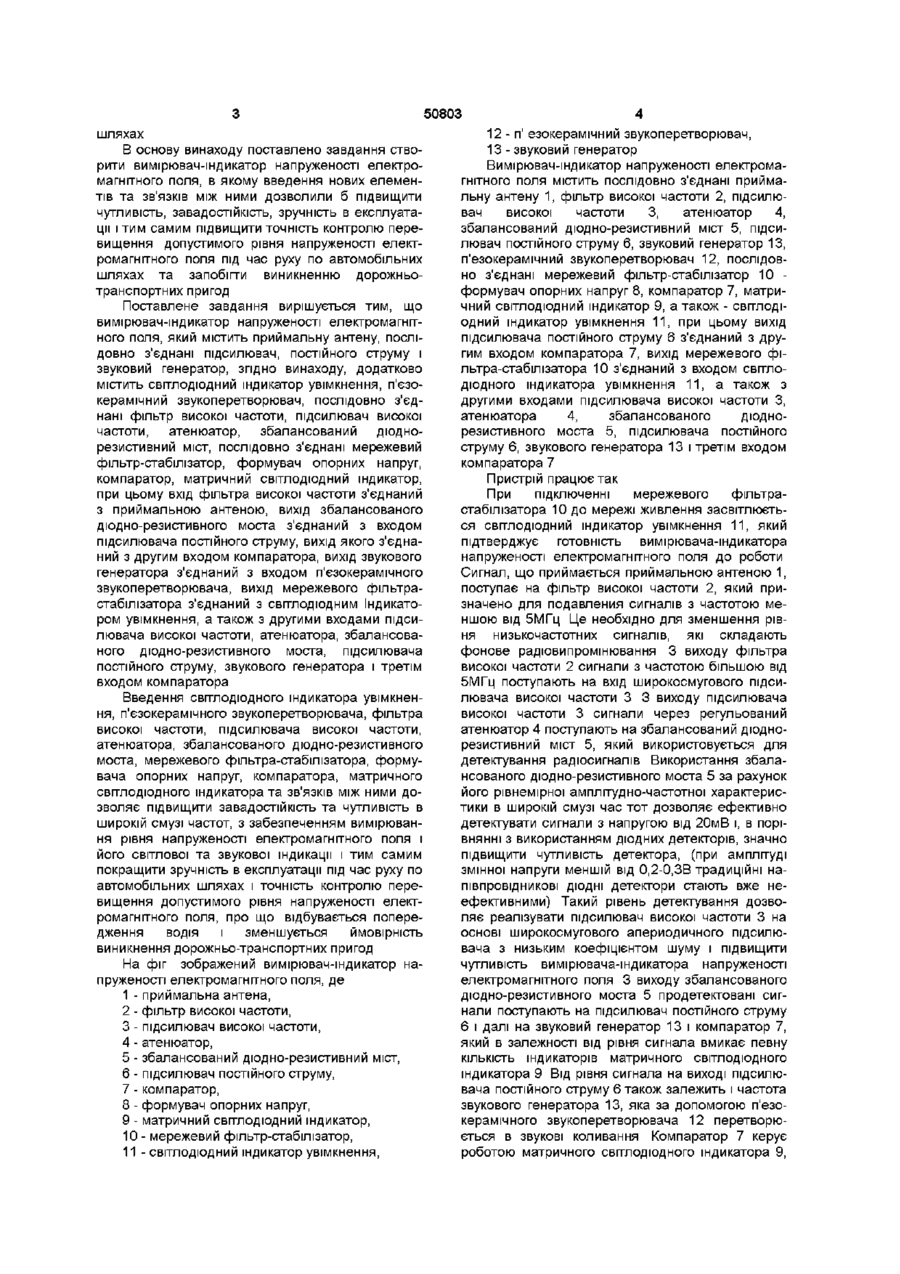

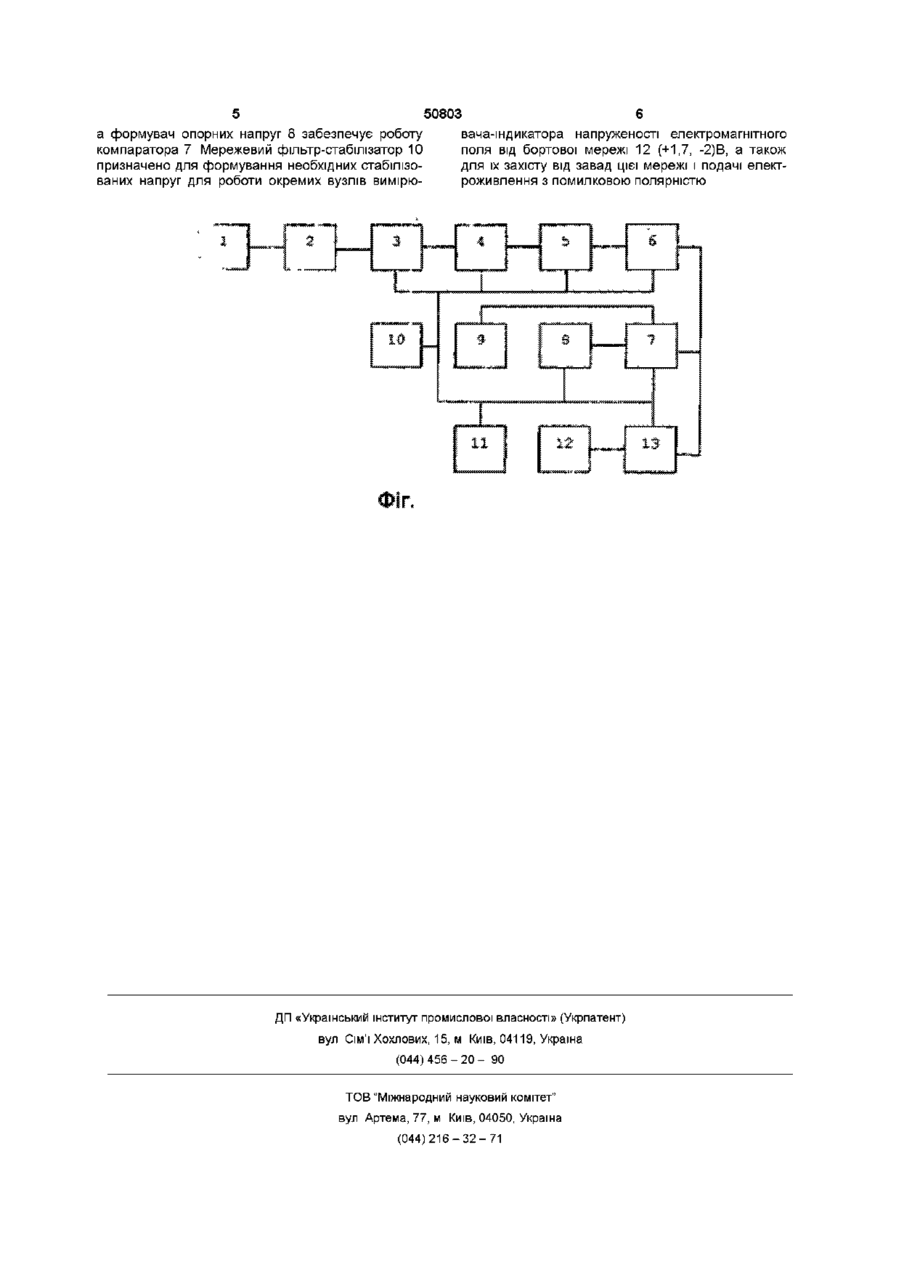

Вимірювач-індикатор напруженості електромагнітного поля, який містить приймальну антену, послідовно з'єднані підсилювач постійного струму і звуковий генератор, який відрізняється тим, що додатково містить світлодюдний індикатор увімкнення, п'єзокерамічний звукоперетворювач, послідовно з'єднані фільтр високої частоти, підсилювач високої частоти, атенюатор, збалансований дюдно-резистивний міст, послідовно з'єднані мережевий фільтр-стабілізатор, формувач опорних напруг, компаратор, матричний світлодюдний індикатор, при цьому вхід фільтра високої частоти з'єднаний з приймальною антеною, вихід збалансованого дюдно-резистивного моста з'єднаний з входом підсилювача постійного струму, вихід якого з'єднаний з другим входом компаратора, вихід звукового генератора з'єднаний з входом п'єзокерамічного звукоперетворювача, вихід мережевого фільтрастабілізатора з світлодюдним індикатором увімкнення, а також з другими входами підсилювача високої частоти, атенюатора, збалансованого дюдно-резистивного моста, підсилювача постійного струму, звукового генератора і третім входом компаратора О Цей винахід відноситься до галузі вимірювальної техніки і призначений для вимірювання та індикації рівня напруженості електромагнітного поля радіодіапазону під час руху по автомобільних шляхах з метою попередження водія про перевищення цим рівнем допустимих норм і зменшення ймовірності виникнення дорожньо-транспортних пригод, а також може бути використаний для визначення безпечної відстані до випромінюючих пристроїв при ремонті телевізійної та рентгенівської апаратури, для виявлення несанкціоноване встановлених радюмікрофонів та інших радіопередавачів ВІДОМІ вимірювачі-індикатори напруженості електромагнітного поля, [А В Бобров, З В Квиникидзе, Я А Пятигорский, В М Федоров Датчик электромагнитного излучения Авторское свидетельство СССР №1700499, кл G01R29/08] Вимірювач-індикатор напруженості електромагнітного поля складається з приймальної антени, операційного підсилювача, ланцюгів корекції і балансу, ланцюга зворотнього зв'язку, ланцюгів живлення Вимірювач-індикатор напруженості електрома гнітного поля цього класу має обмежений діапазон частотного аналізу за рахунок низької чутливості перетворення інтегральних мікросхем в широкій смузі частот Найбільш близьким за технічним змістом до пристрою, що заявляється, є вимірювач-індикатор напруженості електромагнітного поля, що містить приймальну антену, послідовно з'єднані підсилювач постійного струму і звуковий генератор [В помощь радиолюбителю Сборник Вып 58, - М ДОСААФ 1977 79 с, с ил , стр 5] Однак, вимірювач-індикатор напруженості електромагнітного поля має низьку чутливість, обмежену рівнем низькочастотного фону, і відсутність можливості її регулювання, відсутність світлової індикації, що не забезпечує візуального контролю рівня напруженості електромагнітного поля і зменшує зручність в експлуатації та точність оцінки цього рівня, а також низьку завадостійкість ланцюгів живлення, що не дозволяє підключати вимірювач-індикатор напруженості електромагнітного поля до бортової мережі автомобіля та не забезпечує контроль рівня напруженості електромагнітного поля під час руху по автомобільних СО о 0 0 о ю 50803 шляхах В основу винаходу поставлено завдання створити вимірювач-індикатор напруженості електромагнітного поля, в якому введення нових елементів та зв'язків МІЖ НИМИ ДОЗВОЛИЛИ б підвищити чутливість, завадостійкість, зручність в експлуатації і тим самим підвищити точність контролю перевищення допустимого рівня напруженості електромагнітного поля під час руху по автомобільних шляхах та запобігти виникненню дорожньотранспортних пригод Поставлене завдання вирішується тим, що вимірювач-індикатор напруженості електромагнітного поля, який містить приймальну антену, послідовно з'єднані підсилювач, постійного струму і звуковий генератор, згідно винаходу, додатково містить світлодюдний індикатор увімкнення, п'єзокерамічний звукоперетворювач, послідовно з'єднані фільтр високої частоти, підсилювач високої частоти, атенюатор, збалансований дюднорезистивний міст, послідовно з'єднані мережевий фільтр-стабілізатор, формувач опорних напруг, компаратор, матричний світлодюдний індикатор, при цьому вхід фільтра високої частоти з'єднаний з приймальною антеною, вихід збалансованого дюдно-резистивного моста з'єднаний з входом підсилювача постійного струму, вихід якого з'єднаний з другим входом компаратора, вихід звукового генератора з'єднаний з входом п'єзокерамічного звукоперетворювача, вихід мережевого фільтрастабілізатора з'єднаний з світлодюдним Індикатором увімкнення, а також з другими входами підсилювача високої частоти, атенюатора, збалансованого дюдно-резистивного моста, підсилювача постійного струму, звукового генератора і третім входом компаратора Введення СВІТЛОДІОДНОГО індикатора увімкнення, п'єзокерамічного звукоперетворювача, фільтра високої частоти, підсилювача високої частоти, атенюатора, збалансованого дюдно-резистивного моста, мережевого фільтра-стабілізатора, формувача опорних напруг, компаратора, матричного СВІТЛОДІОДНОГО індикатора та зв'язків між ними дозволяє підвищити завадостійкість та чутливість в широкій смузі частот, з забезпеченням вимірювання рівня напруженості електромагнітного поля і його світлової та звукової індикації і тим самим покращити зручність в експлуатації під час руху по автомобільних шляхах і точність контролю перевищення допустимого рівня напруженості електромагнітного поля, про що відбувається попередження водія і зменшується ймовірність виникнення дорожньо-транспортних пригод На фіг зображений вимірювач-індикатор напруженості електромагнітного поля, де 1 - приймальна антена, 2 - фільтр високої частоти, 3 - підсилювач високої частоти, 4 - атенюатор, 5 - збалансований дюдно-резистивний міст, 6 - підсилювач постійного струму, 7 - компаратор, 8 - формувач опорних напруг, 9 - матричний світлодюдний індикатор, 10 - мережевий фільтр-стабілізатор, 11 - світлодюдний індикатор увімкнення, 12 - п' езокерамічний звукоперетворювач, 13 - звуковий генератор Вимірювач-індикатор напруженості електромагнітного поля містить послідовно з'єднані приймальну антену 1, фільтр високої частоти 2, підсилювач високої частоти 3, атенюатор 4, збалансований дюдно-резистивний міст 5, підсилювач постійного струму 6, звуковий генератор 13, п'езокерамічний звукоперетворювач 12, послідовно з'єднані мережевий фільтр-стабілізатор 10 формувач опорних напруг 8, компаратор 7, матричний світлодюдний індикатор 9, а також - СВІТЛОДІодний індикатор увімкнення 11, при цьому вихід підсилювача постійного струму 6 з'єднаний з другим входом компаратора 7, вихід мережевого фільтра-стабілізатора 10 з'єднаний з входом СВІТЛОДІОДНОГО індикатора увімкнення 11, а також з другими входами підсилювача високої частоти З, атенюатора 4, збалансованого дюднорезистивного моста 5, підсилювача постійного струму 6, звукового генератора 13 і третім входом компаратора 7 Пристрій працює так При підключенні мережевого фільтрастабілізатора 10 до мережі живлення засвітлюється світлодюдний індикатор увімкнення 11, який підтверджує готовність вимірювача-індикатора напруженості електромагнітного поля до роботи Сигнал, що приймається приймальною антеною 1, поступає на фільтр високої частоти 2, який призначено для подавления сигналів з частотою меншою від 5МГц Це необхідно для зменшення рівня низькочастотних сигналів, які складають фонове радіовипромінювання 3 виходу фільтра високої частоти 2 сигнали з частотою більшою від 5МГц поступають на вхід широкосмугового підсилювача високої частоти З З виходу підсилювача високої частоти 3 сигнали через регульований атенюатор 4 поступають на збалансований дюднорезистивний міст 5, який використовується для детектування радіосигналів Використання збалансованого дюдно-резистивного моста 5 за рахунок його рівнемірної амплітудно-частотної характеристики в широкій смузі час тот дозволяє ефективно детектувати сигнали з напругою від 20мВ і, в порівнянні з використанням дюдних детекторів, значно підвищити чутливість детектора, (при амплітуді змінної напруги меншій від 0,2-0,ЗВ традиційні напівпровідникові дюдні детектори стають вже неефективними) Такий рівень детектування дозволяє реалізувати підсилювач високої частоти 3 на основі широкосмугового апериодичного підсилювача з низьким коефіцієнтом шуму і підвищити чутливість вимірювача-індикатора напруженості електромагнітного поля 3 виходу збалансованого дюдно-резистивного моста 5 продетектовані сигнали поступають на підсилювач постійного струму 6 і далі на звуковий генератор 13 і компаратор 7, який в залежності від рівня сигнала вмикає певну КІЛЬКІСТЬ індикаторів матричного СВІТЛОДІОДНОГО індикатора 9 Від рівня сигнала на виході підсилювача постійного струму 6 також залежить і частота звукового генератора 13, яка за допомогою п'єзокерамічного звукоперетворювача 12 перетворюється в звукові коливання Компаратор 7 керує роботою матричного СВІТЛОДІОДНОГО індикатора 9, 50803 а формувач опорних напруг 8 забезпечує роботу компаратора 7 Мережевий фільтр-стабілізатор 10 призначено для формування необхідних стабілізованих напруг для роботи окремих вузлів вимірю вача-індикатора напруженості електромагнітного поля від бортової мережі 12 (+1,7, -2)В, а також для їх захісту від завад цієї мережі і подачі електроживлення з помилковою полярністю ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
