Пристрій для обробки деталей вільними абразивами

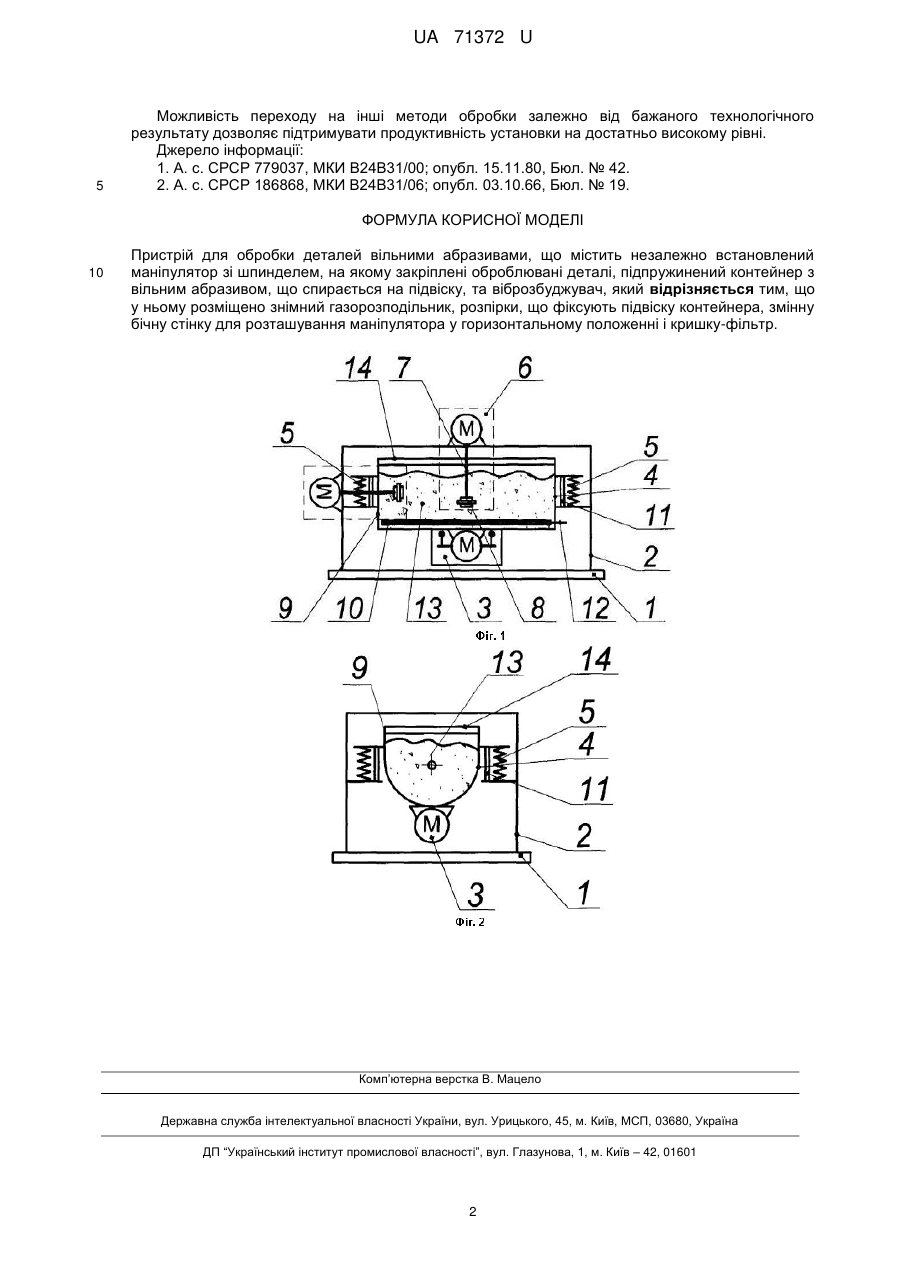

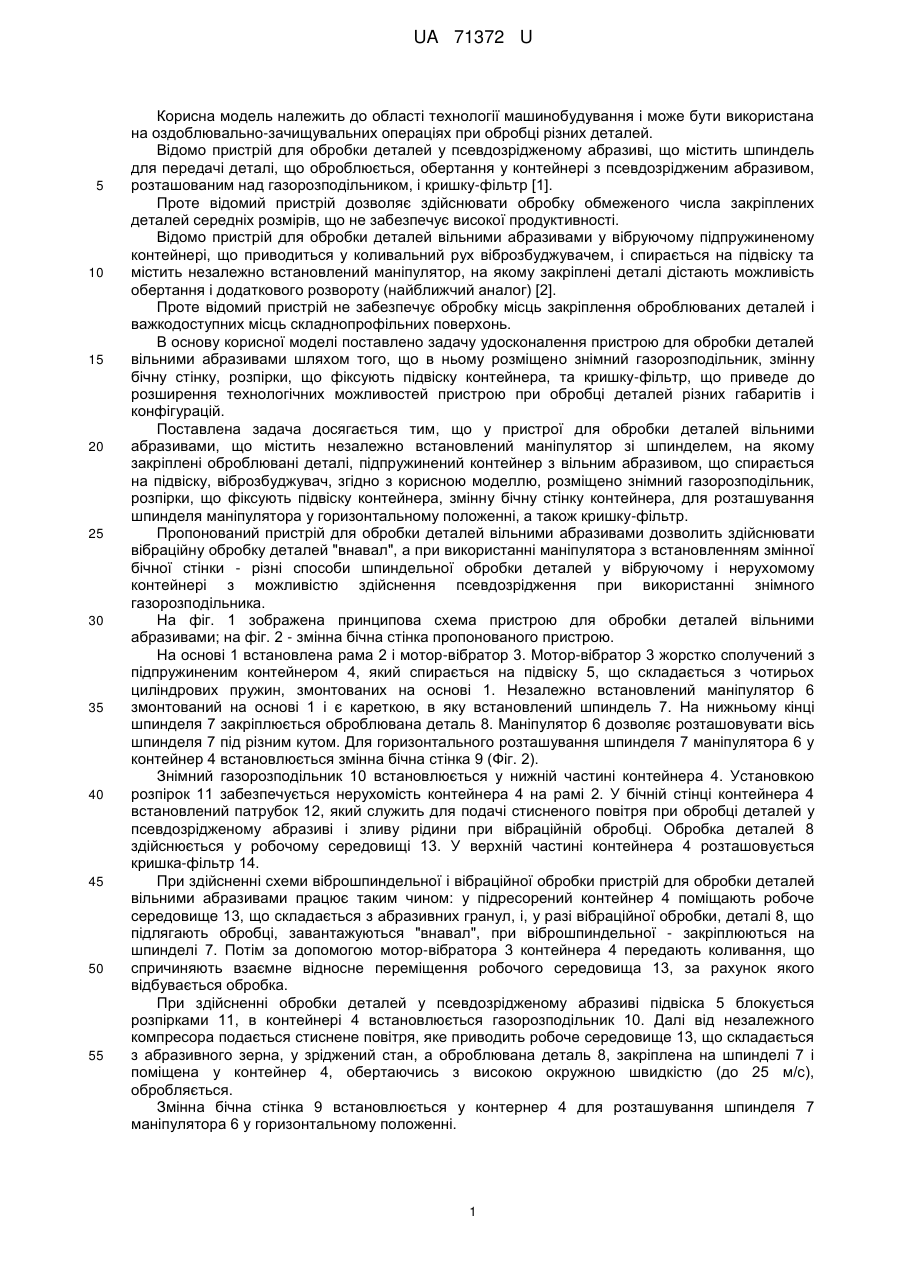

Реферат: Пристрій для обробки деталей вільними абразивами містить незалежно встановлений маніпулятор зі шпинделем, на якому закріплені оброблювані деталі, підпружинений контейнер з вільним абразивом, що спирається на підвіску, віброзбуджувач, знімний газорозподільник, розпірки, що фіксують підвіску контейнера, змінну бічну стінку і кришку-фільтр. UA 71372 U (54) ПРИСТРІЙ ДЛЯ ОБРОБКИ ДЕТАЛЕЙ ВІЛЬНИМИ АБРАЗИВАМИ UA 71372 U UA 71372 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області технології машинобудування і може бути використана на оздоблювально-зачищувальних операціях при обробці різних деталей. Відомо пристрій для обробки деталей у псевдозрідженому абразиві, що містить шпиндель для передачі деталі, що оброблюється, обертання у контейнері з псевдозрідженим абразивом, розташованим над газорозподільником, і кришку-фільтр [1]. Проте відомий пристрій дозволяє здійснювати обробку обмеженого числа закріплених деталей середніх розмірів, що не забезпечує високої продуктивності. Відомо пристрій для обробки деталей вільними абразивами у вібруючому підпружиненому контейнері, що приводиться у коливальний рух віброзбуджувачем, і спирається на підвіску та містить незалежно встановлений маніпулятор, на якому закріплені деталі дістають можливість обертання і додаткового розвороту (найближчий аналог) [2]. Проте відомий пристрій не забезпечує обробку місць закріплення оброблюваних деталей і важкодоступних місць складнопрофільних поверхонь. В основу корисної моделі поставлено задачу удосконалення пристрою для обробки деталей вільними абразивами шляхом того, що в ньому розміщено знімний газорозподільник, змінну бічну стінку, розпірки, що фіксують підвіску контейнера, та кришку-фільтр, що приведе до розширення технологічних можливостей пристрою при обробці деталей різних габаритів і конфігурацій. Поставлена задача досягається тим, що у пристрої для обробки деталей вільними абразивами, що містить незалежно встановлений маніпулятор зі шпинделем, на якому закріплені оброблювані деталі, підпружинений контейнер з вільним абразивом, що спирається на підвіску, віброзбуджувач, згідно з корисною моделлю, розміщено знімний газорозподільник, розпірки, що фіксують підвіску контейнера, змінну бічну стінку контейнера, для розташування шпинделя маніпулятора у горизонтальному положенні, а також кришку-фільтр. Пропонований пристрій для обробки деталей вільними абразивами дозволить здійснювати вібраційну обробку деталей "внавал", а при використанні маніпулятора з встановленням змінної бічної стінки - різні способи шпиндельної обробки деталей у вібруючому і нерухомому контейнері з можливістю здійснення псевдозрідження при використанні знімного газорозподільника. На фіг. 1 зображена принципова схема пристрою для обробки деталей вільними абразивами; на фіг. 2 - змінна бічна стінка пропонованого пристрою. На основі 1 встановлена рама 2 і мотор-вібратор 3. Мотор-вібратор 3 жорстко сполучений з підпружиненим контейнером 4, який спирається на підвіску 5, що складається з чотирьох циліндрових пружин, змонтованих на основі 1. Незалежно встановлений маніпулятор 6 змонтований на основі 1 і є кареткою, в яку встановлений шпиндель 7. На нижньому кінці шпинделя 7 закріплюється оброблювана деталь 8. Маніпулятор 6 дозволяє розташовувати вісь шпинделя 7 під різним кутом. Для горизонтального розташування шпинделя 7 маніпулятора 6 у контейнер 4 встановлюється змінна бічна стінка 9 (Фіг. 2). Знімний газорозподільник 10 встановлюється у нижній частині контейнера 4. Установкою розпірок 11 забезпечується нерухомість контейнера 4 на рамі 2. У бічній стінці контейнера 4 встановлений патрубок 12, який служить для подачі стисненого повітря при обробці деталей у псевдозрідженому абразиві і зливу рідини при вібраційній обробці. Обробка деталей 8 здійснюється у робочому середовищі 13. У верхній частині контейнера 4 розташовується кришка-фільтр 14. При здійсненні схеми віброшпиндельної і вібраційної обробки пристрій для обробки деталей вільними абразивами працює таким чином: у підресорений контейнер 4 поміщають робоче середовище 13, що складається з абразивних гранул, і, у разі вібраційної обробки, деталі 8, що підлягають обробці, завантажуються "внавал", при віброшпиндельної - закріплюються на шпинделі 7. Потім за допомогою мотор-вібратора 3 контейнера 4 передають коливання, що спричиняють взаємне відносне переміщення робочого середовища 13, за рахунок якого відбувається обробка. При здійсненні обробки деталей у псевдозрідженому абразиві підвіска 5 блокується розпірками 11, в контейнері 4 встановлюється газорозподільник 10. Далі від незалежного компресора подається стиснене повітря, яке приводить робоче середовище 13, що складається з абразивного зерна, у зріджений стан, а оброблювана деталь 8, закріплена на шпинделі 7 і поміщена у контейнер 4, обертаючись з високою окружною швидкістю (до 25 м/с), обробляється. Змінна бічна стінка 9 встановлюється у контернер 4 для розташування шпинделя 7 маніпулятора 6 у горизонтальному положенні. 1 UA 71372 U 5 Можливість переходу на інші методи обробки залежно від бажаного технологічного результату дозволяє підтримувати продуктивність установки на достатньо високому рівні. Джерело інформації: 1. А. с. СРСР 779037, МКИ В24В31/00; опубл. 15.11.80, Бюл. № 42. 2. А. с. СРСР 186868, МКИ В24В31/06; опубл. 03.10.66, Бюл. № 19. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для обробки деталей вільними абразивами, що містить незалежно встановлений маніпулятор зі шпинделем, на якому закріплені оброблювані деталі, підпружинений контейнер з вільним абразивом, що спирається на підвіску, та віброзбуджувач, який відрізняється тим, що у ньому розміщено знімний газорозподільник, розпірки, що фіксують підвіску контейнера, змінну бічну стінку для розташування маніпулятора у горизонтальному положенні і кришку-фільтр. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
