Спосіб лову риби рухливими неводами

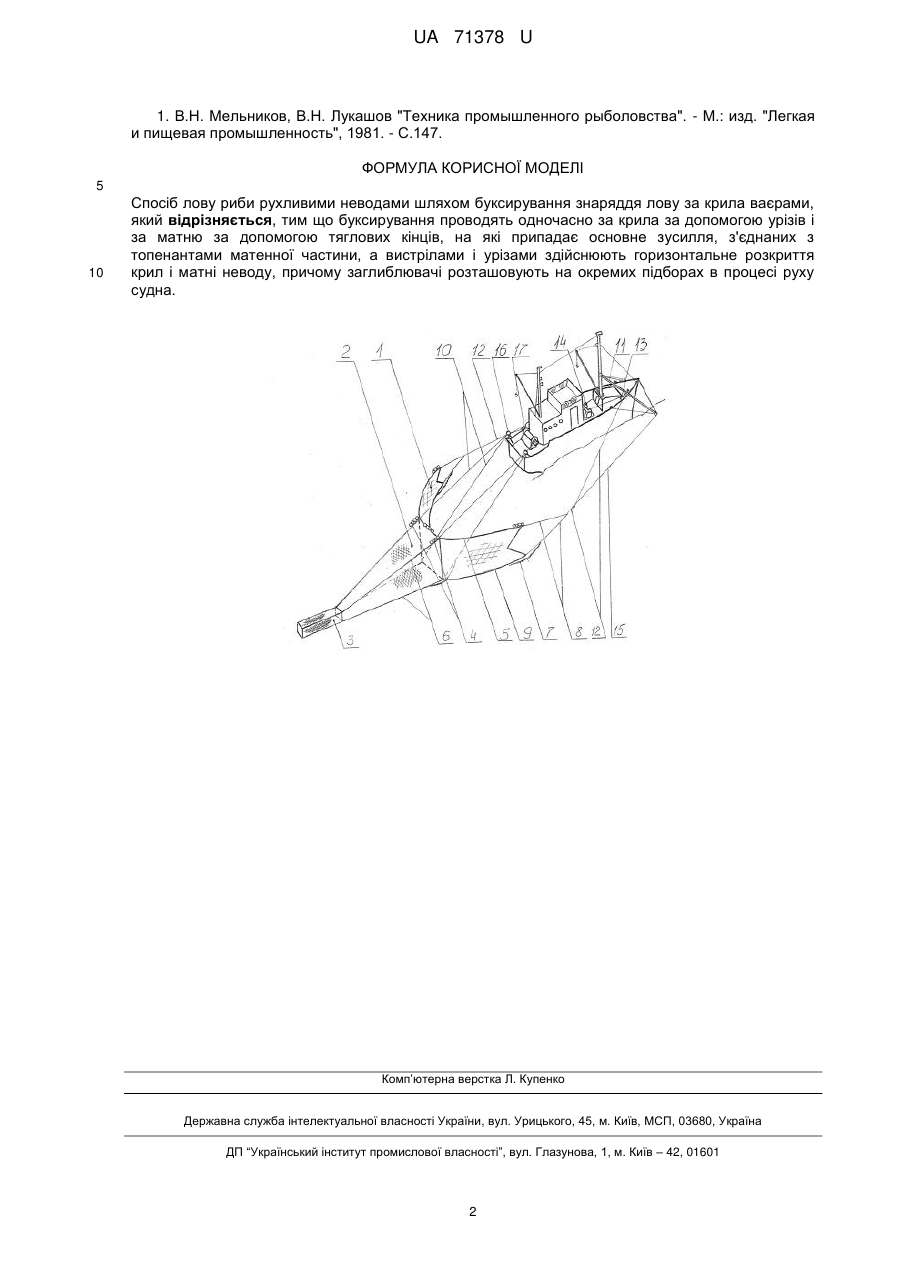

Реферат: Спосіб лову риби рухливими неводами здійснюють шляхом буксирування знаряддя лову за крила ваєрами. Буксирування призводять одночасно за крила за допомогою урізів і за матню за допомогою тяглових кінців, на які припадає основне зусилля, з'єднаних з топенантами матенної частини Вистрілами і урізами здійснюють горизонтальне розкриття крил і матні неводу, а заглиблювачі розташовують на окремих підборах в процесі руху судна. UA 71378 U (54) СПОСІБ ЛОВУ РИБИ РУХЛИВИМИ НЕВОДАМИ UA 71378 U UA 71378 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промислового рибальства і може бути використана для лову різних видів риб як у Азовському морі та Керченський протоці, так і в інших водоймах з різними глибинами. Відомі знаряддя лову, що буксируються (трали, донні неводи), ефективно використовуються для лову риби. Вони включають два рівних крила, матенну частину з кутком, верхню і нижню підбори, систему оснастки із наплавів та заглибників, урізів (у донних неводах), буксирувальні троси (ваєри, кабелі) і тралові дошки (у тралів) [1]. Такі знаряддя лову мають ряд недоліків, із-за яких не бажано їх використання для лову у Азовському морі та Керченській протоці, їх буксирування використовується за крила. Для збільшення розкриття донних неводів їх забезпечують довгими урізами, які, для згону риби у зону дії неводу, рухаються по дну, щоб утворити смугу каламуті. Для розкриття тралів використовують тралові дошки. В умовах мілководдя Азовського моря та Керченській протоці, такі тралові дошки при їх буксируванні часто рухаються по дну, залишаючи за собою глибокі борозни. Нижня підбора донних неводів і тралів оснащується вантажем і заглиблювачами, здебільше по всій довжині, тому негативна дія на дно надається при зіткненні по всій довжині нижньої підбори. Усе це наносить серйозну шкоду дну водойму. В основу корисної моделі поставлена задача зберегти екосистему водойму при буксируванні знаряддя лову. Поставлена задача вирішується тим, що буксирування призводять одночасно за крила за допомогою урізів і за матню за допомогою тягових кінцівок, на які припадає основне зусилля, з'єднаних з топенантами матенної частини, а пострілами та урізами здійснюють горизонтальне розкриття крил та матні неводу, а заглиблювачі розташовують на окремих підборах за рухом знаряддя лову. На кресленні зображена промислова схема рухливого неводу. Рухливий невід складається із двох рівних крил 1, матенної частини 2 і кутця 3. Рухливий невід оснащено наплавами 4, які кріпляться на верхній частині підбори 5 і топенантах 6, та заглиблювачами 7, що знаходяться на окремих підборах. Кріпляться один з них до голих кінців 8 і нижній підборі 9, а інші до тягових кінців 10 і топенантам 6. Буксирування неводу здійснюють за тягові кінці 10, які кріпляться до топенантів 6 на матенній частині. Горизонтальне розкриття рухливого неводу здійснюється пострілами 11 і урізами 12. Спосіб здійснюється таким чином: рухливий невід укладається на промисловій палубі гирлом матні до лебідок. До голих кінців 8 на крилах 1 прикріплюють урізи 12, які через блоки 13, встановлені на бортах судна йдуть на судову лебідку 14. Урізи з'єднують скобою з буксирувальними кінцями 15, закріпленими на пострілах 11. До топенантів 6 кріплять скобами тяглові кінці 10, що через блоки 16, що знаходяться на кормі судна, йдуть на витяжну лебідку 17. Лов починається з виметування сітяної частини неводу, починаючи з кутця 3. Потім стравлюється матенна частина 2 та крила неводу 1. Невід, що зійшов у воду, захватує воду, розправляється і стягує тягові кінці і урізи, що змотуються з барабанів витяжною та судовою лебідками. При цьому судно рухається по прямому курсу. Коли невід опустився на завдану глибину, лебідки стопоряться. Основна тяга невода здійснюється за тягові кінці 10, що прикріплено до топенантів 6. За рухом буксировки регулюється горизонтальне розкриття неводу травленням або підтяжкою урізів 12. Підйом неводу приводиться в процесі руху судна. Витяжною лебідкою 17 вибираються тяглові кінці 10 і одночасно судовою лебідкою 14 вибираються урізи 12. При підході гирлової частини матні неводу до корми судна, її витягують вантажною стрілою на палубу. Кутець 3 неводу, у залежності від улову, підіймають увесь зразу або частинами на палубу і виливають рибу. Для виливки риби у конці кутця, на його кромці, є спеціальний пристрій у вигляді петель або кілець, скрізь який пропущено строп, що стягує і закриває кутець. Скинувши з гаку вантажної стріли петлю стропу, розпускають кутець і виливають рибу. Стягнув кутець, готують невід до нового виметування. Переваги способу: мінімальний вплив на дно водойми; можливість облову розріджених косяків риби; розширення районів промислу; збільшення промислового часу; використовування рухливого неводу з науковою метою; відсутність тралових дощок, що дозволяють використовувати знаряддя лову в Азовському морі та Керченській протоці. Джерела інформації: 1 UA 71378 U 1. В.Н. Мельников, В.Н. Лукашов "Техника промышленного рыболовства". - М.: изд. "Легкая и пищевая промышленность", 1981. - С.147. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб лову риби рухливими неводами шляхом буксирування знаряддя лову за крила ваєрами, який відрізняється, тим що буксирування проводять одночасно за крила за допомогою урізів і за матню за допомогою тяглових кінців, на які припадає основне зусилля, з'єднаних з топенантами матенної частини, а вистрілами і урізами здійснюють горизонтальне розкриття крил і матні неводу, причому заглиблювачі розташовують на окремих підборах в процесі руху судна. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
