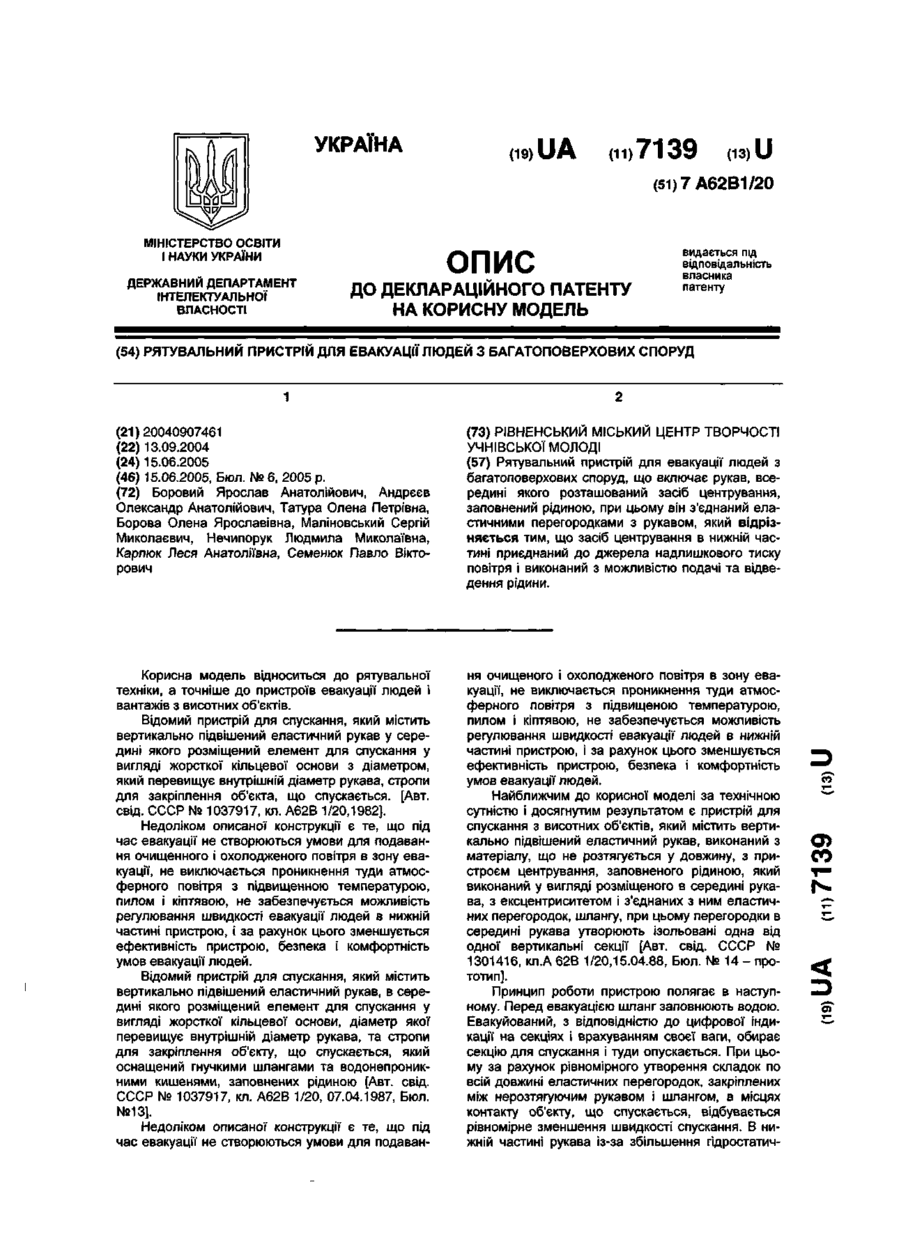

Рятувальний пристрій для евакуації людей з багатоповерхових споруд

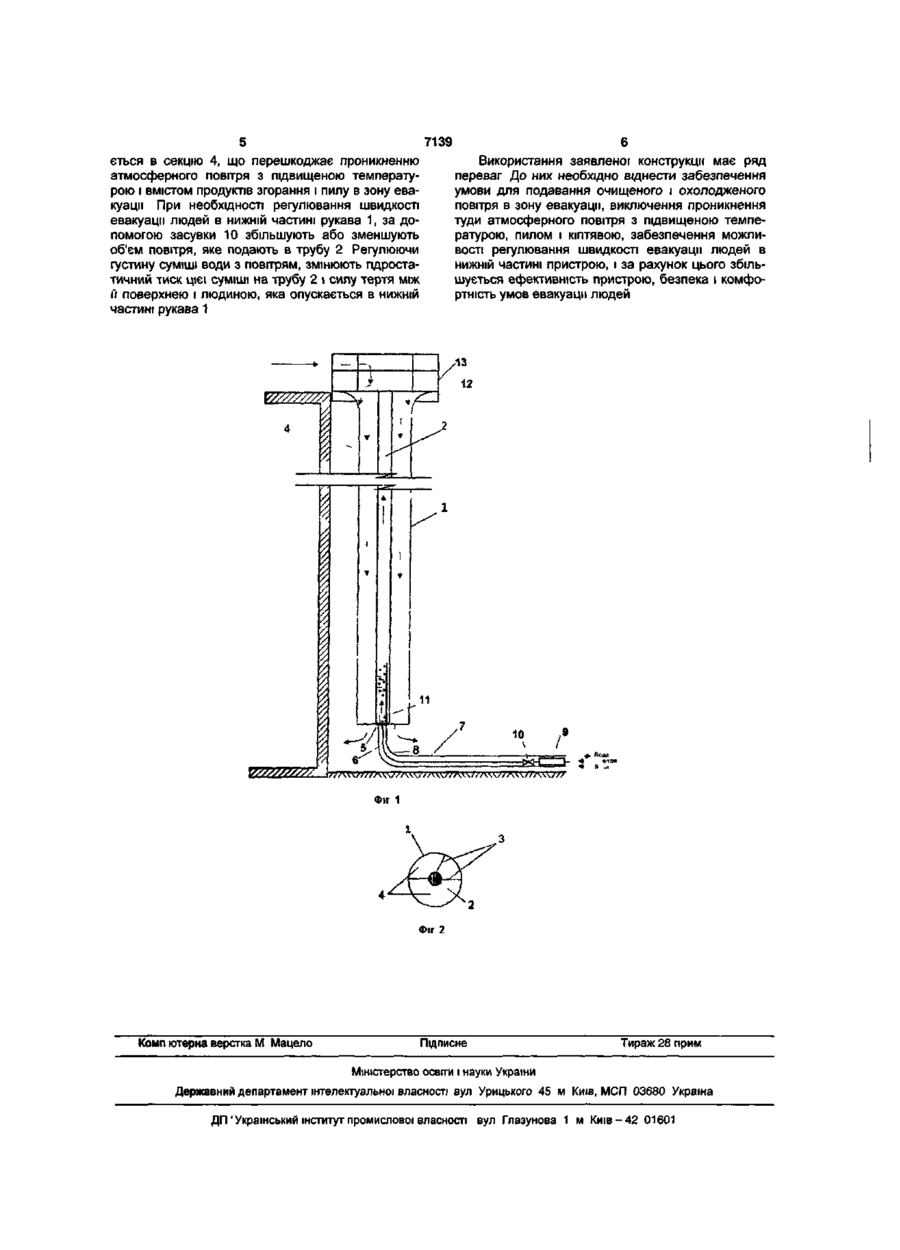

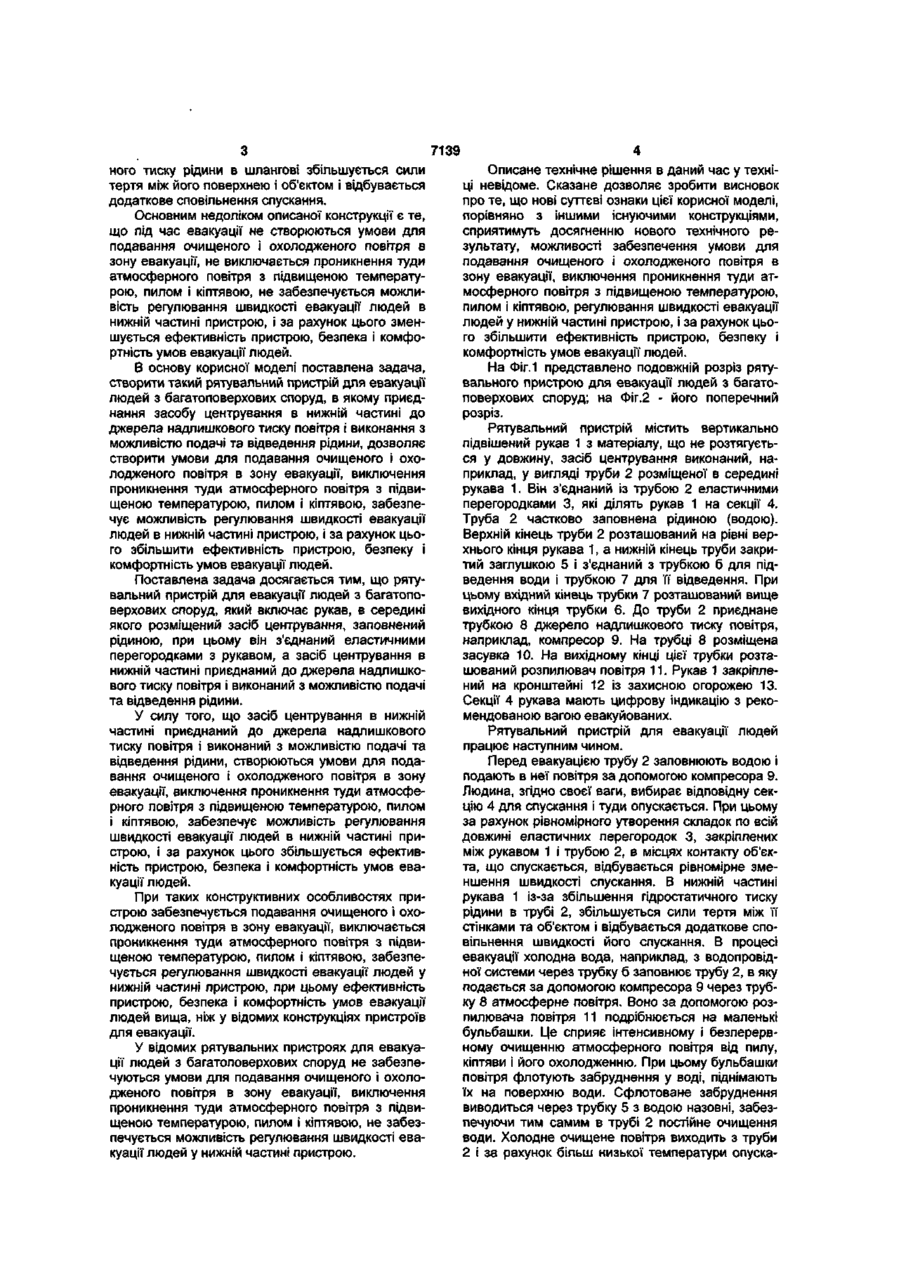

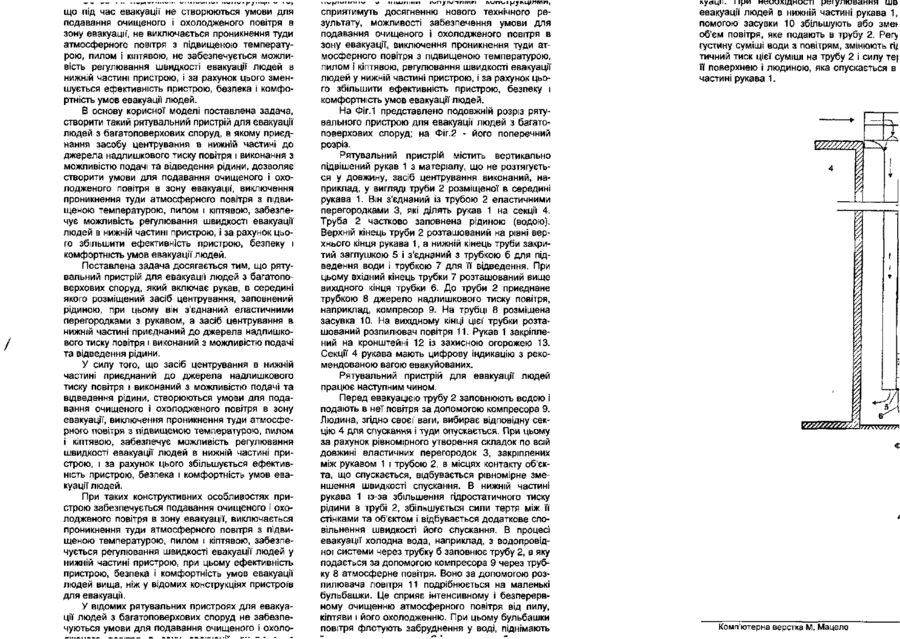

Рятувальний пристрій для евакуації людей з багатоповерхових споруд, що включає рукав, всередині якого розташований засіб центрування, заповнений рідиною, при цьому він з'єднаний еластичними перегородками з рукавом, який відрізняється тим, що засіб центрування в нижній частині приєднаний до джерела надлишкового тиску повітря і виконаний з можливістю подачі та відведення рідини. Корисна модель відноситься до рятувальної техніки, а точніше до пристроїв евакуації людей і вантажів з висотних об'єктів. Відомий пристрій для спускання, який містить вертикально підвішений еластичний рукав у середині якого розміщений елемент для спускання у вигляді жорсткої кільцевої основи з діаметром, який перевищує внутрішній діаметр рукава, стропи для закріплення об'єкта, що спускається. [Авт. свід. СССР № 1037917, кл. А62В 1/20,1982]. Недоліком описаної конструкції є те, що під час евакуації не створюються умови для подавання очищенного і охолодженого повітря в зону евакуації, не виключається проникнення туди атмосферного повітря з підвищенною температурою, пилом і кіптявою, не забезпечується можливість регулювання швидкості евакуації людей в нижній частині пристрою, і за рахунок цього зменшується ефективність пристрою, безпека і комфортність умов евакуації людей. Відомий пристрій для спускання, який містить вертикально підвішений еластичний рукав, в середині якого розміщений елемент для спускання у вигляді жорсткої кільцевої основи, діаметр якої перевищує внутрішній діаметр рукава, та стропи для закріплення об'єкту, що спускається, який оснащений гнучкими шлангами та водонепроникними кишенями, заповнених рідиною [Авт. свід. СССР № 1037917, кл. А62В 1/20, 07.04.1987, Бюл. №13]. Недоліком описаної конструкції є те, що під час евакуації не створюються умови для подаван ня очищеного і охолодженого повітря в зону евакуації, не виключається проникнення туди атмосферного повітря з підвищеною температурою, пилом і кіптявою, не забезпечується можливість регулювання швидкості евакуації людей в нижній частині пристрою, і за рахунок цього зменшується ефективність пристрою, безпека і комфортність умов евакуації людей. Найближчим до корисної моделі за технічною сутністю і досягнутим результатом є пристрій для спускання з висотних об'єктів, який містить вертикально підвішений еластичний рукав, виконаний з матеріалу, що не розтягується у довжину, з пристроєм центрування, заповненого рідиною, який виконаний у вигляді розміщеного в середині рукава, з ексцентриситетом і з'єднаних з ним еластичних перегородок, шлангу, при цьому перегородки в середині рукава утворюють ізольовані одна від одної вертикальні секції [Авт. свід. СССР № 1301416, кл.А 62В 1/20,15.04.88, Бюл. № 14 - прототип]. Принцип роботи пристрою полягає в наступному. Перед евакуацією шланг заповнюють водою. Евакуйований, з відповідністю до цифрової індикації на секціях і врахуванням своєї ваги, обирає секцію для спускання і туди опускається. При цьому за рахунок рівномірного утворення складок по всій довжині еластичних перегородок, закріплених між нерозтягуючим рукавом і шлангом, в місцях контакту об'єкту, що спускається, відбувається рівномірне зменшення швидкості спускання. В нижній частині рукава із-за збільшення гідростатич С5 со hi CD 7139 ного тиску рідини в шлангові збільшується сили тертя між його поверхнею і об'єктом і відбувається додаткове сповільнення спускання. Основним недоліком описаної конструкції є те, що під час евакуації не створюються умови для подавання очищеного і охолодженого повітря в зону евакуації, не виключається проникнення туди атмосферного повітря з підвищеною температурою, пилом і кіптявою, не забезпечується можливість регулювання швидкості евакуації людей в нижній частині пристрою, і за рахунок цього зменшується ефективність пристрою, безпека і комфортність умов евакуації людей. В основу корисної моделі поставлена задача, створити такий рятувальний пристрій для евакуації людей з багатоповерхових споруд, в якому приєднання засобу центрування в нижній частині до джерела надлишкового тиску повітря і виконання з можливістю подачі та відведення рідини, дозволяє створити умови для подавання очищеного і охолодженого повітря в зону евакуації, виключення проникнення туди атмосферного повітря з підвищеною температурою, пилом і кіптявою, забезпечує можливість регулювання швидкості евакуації людей в нижній частині пристрою, і за рахунок цього збільшити ефективність пристрою, безпеку і комфортність умов евакуації людей. Поставлена задача досягається тим, що рятувальний пристрій для евакуації людей з багатоповерхових споруд, який включає рукав, в середині якого розміщений засіб центрування, заповнений рідиною, при цьому він з'єднаний еластичними перегородками з рукавом, а засіб центрування в нижній частині приєднаний до джерела надлишкового тиску повітря і виконаний з можливістю подачі та відведення рідини. У силу того, що засіб центрування в нижній частині приєднаний до джерела надлишкового тиску повітря і виконаний з можливістю подачі та відведення рідини, створюються умови для подавання очищеного і охолодженого повітря в зону евакуації, виключення проникнення туди атмосферного повітря з підвищеною температурою, пилом і кіптявою, забезпечує можливість регулювання швидкості евакуації людей в нижній частині пристрою, і за рахунок цього збільшується ефективність пристрою, безпека і комфортність умов евакуації людей. При таких конструктивних особливостях пристрою забезпечується подавання очищеного і охолодженого повітря в зону евакуації, виключається проникнення туди атмосферного повітря з підвищеною температурою, пилом і кіптявою, забезпечується регулювання швидкості евакуації людей у нижній частині пристрою, при цьому ефективність пристрою, безпека і комфортність умов евакуації людей вища, ніж у відомих конструкціях пристроїв для евакуації. У відомих рятувальних пристроях для евакуації людей з багатоповерхових споруд не забезпечуються умови для подавання очищеного і охолодженого повітря в зону евакуації, виключення проникнення туди атмосферного повітря з підвищеною температурою, пилом і кіптявою, не забезпечується можливість регулювання швидкості евакуації людей у нижній частині пристрою. Описане технічне рішення в даний час у техніці невідоме. Сказане дозволяє зробити висновок про те, що нові суттєві ознаки цієї корисної моделі, порівняно з іншими існуючими конструкціями, сприятимуть досягненню нового технічного результату, можливості забезпечення умови для подавання очищеного і охолодженого повітря в зону евакуації, виключення проникнення туди атмосферного повітря з підвищеною температурою, пилом і кіптявою, регулювання швидкості евакуації людей у нижній частині пристрою, і за рахунок цього збільшити ефективність пристрою, безпеку і комфортність умов евакуації людей. На Фіг. 1 представлено подовжній розріз рятувального пристрою для евакуації людей з багатоповерхових споруд; на Фіг.2 - його поперечний розріз. Рятувальний пристрій містить вертикально підвішений рукав 1 з матеріалу, що не розтягується у довжину, засіб центрування виконаний, наприклад, у вигляді труби 2 розміщеної в середині рукава 1. Він з'єднаний із трубою 2 еластичними перегородками 3, які ділять рукав 1 на секції 4. Труба 2 частково заповнена рідиною (водою). Верхній кінець труби 2 розташований на рівні верхнього кінця рукава 1, а нижній кінець труби закритий заглушкою 5 і з'єднаний з трубкою б для підведення води і трубкою 7 для її відведення. При цьому вхідний кінець трубки 7 розташований вище вихідного кінця трубки 6. До труби 2 приєднане трубкою 8 джерело надлишкового тиску повітря, наприклад, компресор 9. На трубці 8 розміщена засувка 10. На вихідному кінці цієї трубки розташований розпилювач повітря 11. Рукав 1 закріплений на кронштейні 12 із захисною огорожею 13. Секції 4 рукава мають цифрову індикацію з рекомендованою вагою евакуйованих. Рятувальний пристрій для евакуації людей працює наступним чином. Перед евакуацією трубу 2 заповнюють водою і подають в неї повітря за допомогою компресора 9. Людина, згідно своєї ваги, вибирає відповідну секцію 4 для спускання і туди опускається. При цьому за рахунок рівномірного утворення складок по всій довжині еластичних перегородок 3, закріплених між рукавом 1 і трубою 2, в місцях контакту об'єкта, що спускається, відбувається рівномірне зменшення швидкості спускання. В нижній частині рукава 1 із-за збільшення гідростатичного тиску рідини в трубі 2, збільшується сили тертя між її стінками та об'єктом і відбувається додаткове сповільнення швидкості його спускання. В процесі евакуації холодна вода, наприклад, з водопровідної системи через трубку б заповнює трубу 2, в яку подається за допомогою компресора 9 через трубку 8 атмосферне повітря. Воно за допомогою розпилювача повітря 11 подрібнюється на маленькі бульбашки. Це сприяє інтенсивному і безперервному очищенню атмосферного повітря від пилу, кіптяви і його охолодженню. При цьому бульбашки повітря флотують забруднення у воді, піднімають їх на поверхню води. Сфлотоване забруднення виводиться через трубку 5 з водою назовні, забезпечуючи тим самим в трубі 2 постійне очищення води. Холодне очищене повітря виходить з труби 2 і за рахунок більш низької температури опуска 7139 Використання заявленої конструкції має ряд переваг До них необхідно віднести забезпечення умови для подавання очищеного і охолодженого повітря в зону евакуації, виключення проникнення туди атмосферного повітря з підвищеною температурою, пилом і кіптявою, забезпечення можливості регулювання швидкості евакуації людей в нижній частині пристрою, і за рахунок цього збільшується ефективність пристрою, безпека і комфортність умов евакуації людей ється в секцію 4, що перешкоджає проникненню атмосферного повітря з підвищеною температурою і вмістом продуктів згорання і пилу в зону евакуації При необхідності регулювання швидкості евакуації людей в нижній частині рукава 1, за допомогою засувки 10 збільшують або зменшують об'єм повітря, яке подають в трубу 2 Регулюючи густину суміші води з повітрям, змінюють гідростатичний тиск цієї суміші на трубу 2 і силу тертя між ґі поверхнею і людиною, яка опускається в нижній частині рукава 1 /із 12 11 10 V/X////S77A Фіг 1 Фіг 2 Комп ютерна верстка М Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ, МСП 03680 Україна ДП'Український інститут промислової власності вул Глазунова 1 м Київ-42 01601
