Селектор комбінацій функцій для задач апроксимації

Номер патенту: 71463

Опубліковано: 10.07.2012

Автори: Путятін Валерій Петрович, Кощій Олександр Федорович

Завантажити PDF файл.

Формула / Реферат

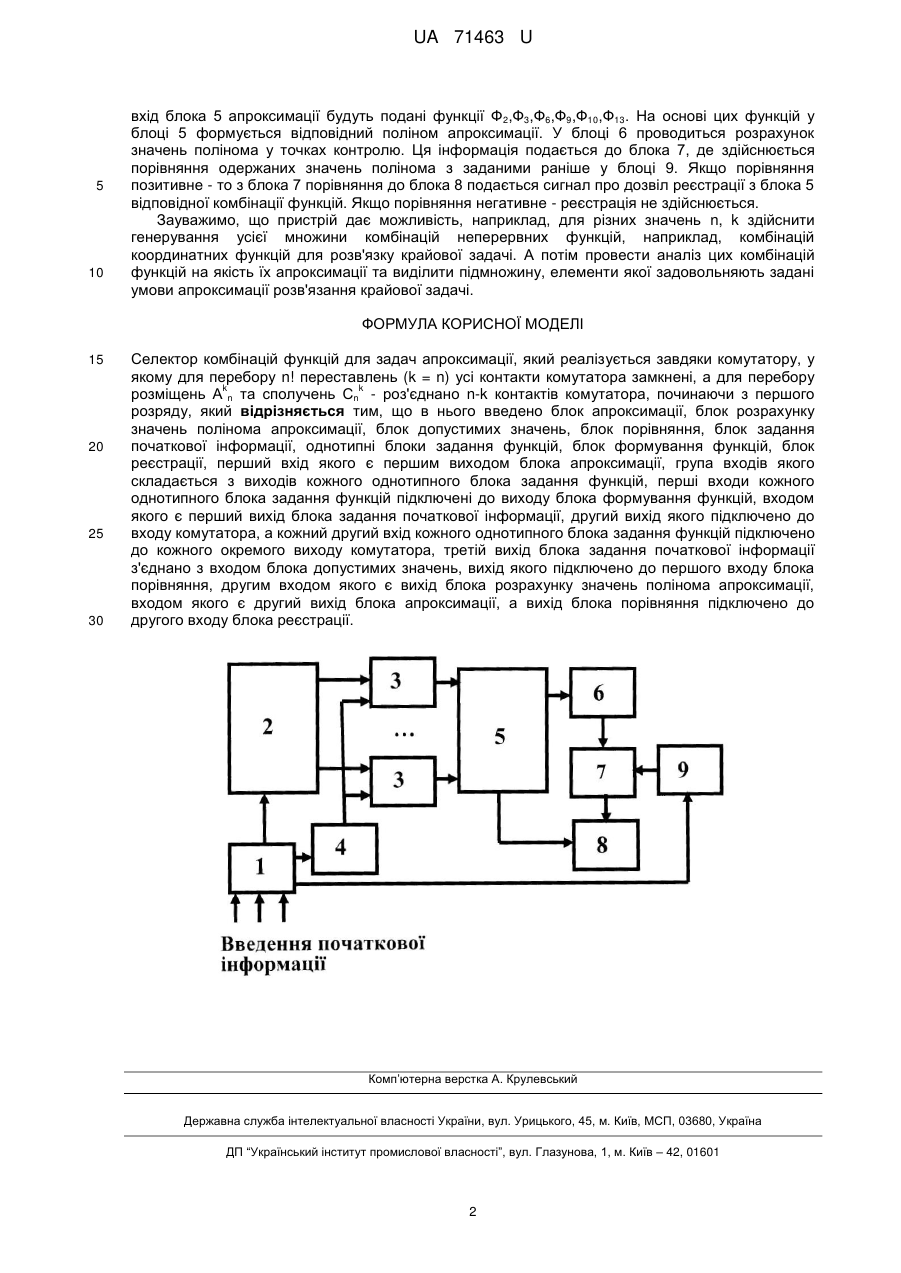

Селектор комбінацій функцій для задач апроксимації, який реалізується завдяки комутатору, у якому для перебору n! переставлень (k = n) усі контакти комутатора замкнені, а для перебору розміщень Аkn та сполучень Сnk - роз'єднано n-k контактів комутатора, починаючи з першого розряду, який відрізняється тим, що в нього введено блок апроксимації, блок розрахунку значень полінома апроксимації, блок допустимих значень, блок порівняння, блок задання початкової інформації, однотипні блоки задання функцій, блок формування функцій, блок реєстрації, перший вхід якого є першим виходом блока апроксимації, група входів якого складається з виходів кожного однотипного блока задання функцій, перші входи кожного однотипного блока задання функцій підключені до виходу блока формування функцій, входом якого є перший вихід блока задання початкової інформації, другий вихід якого підключено до входу комутатора, а кожний другий вхід кожного однотипного блока задання функцій підключено до кожного окремого виходу комутатора, третій вихід блока задання початкової інформації з'єднано з входом блока допустимих значень, вихід якого підключено до першого входу блока порівняння, другим входом якого є вихід блока розрахунку значень полінома апроксимації, входом якого є другий вихід блока апроксимації, а вихід блока порівняння підключено до другого входу блока реєстрації.

Текст

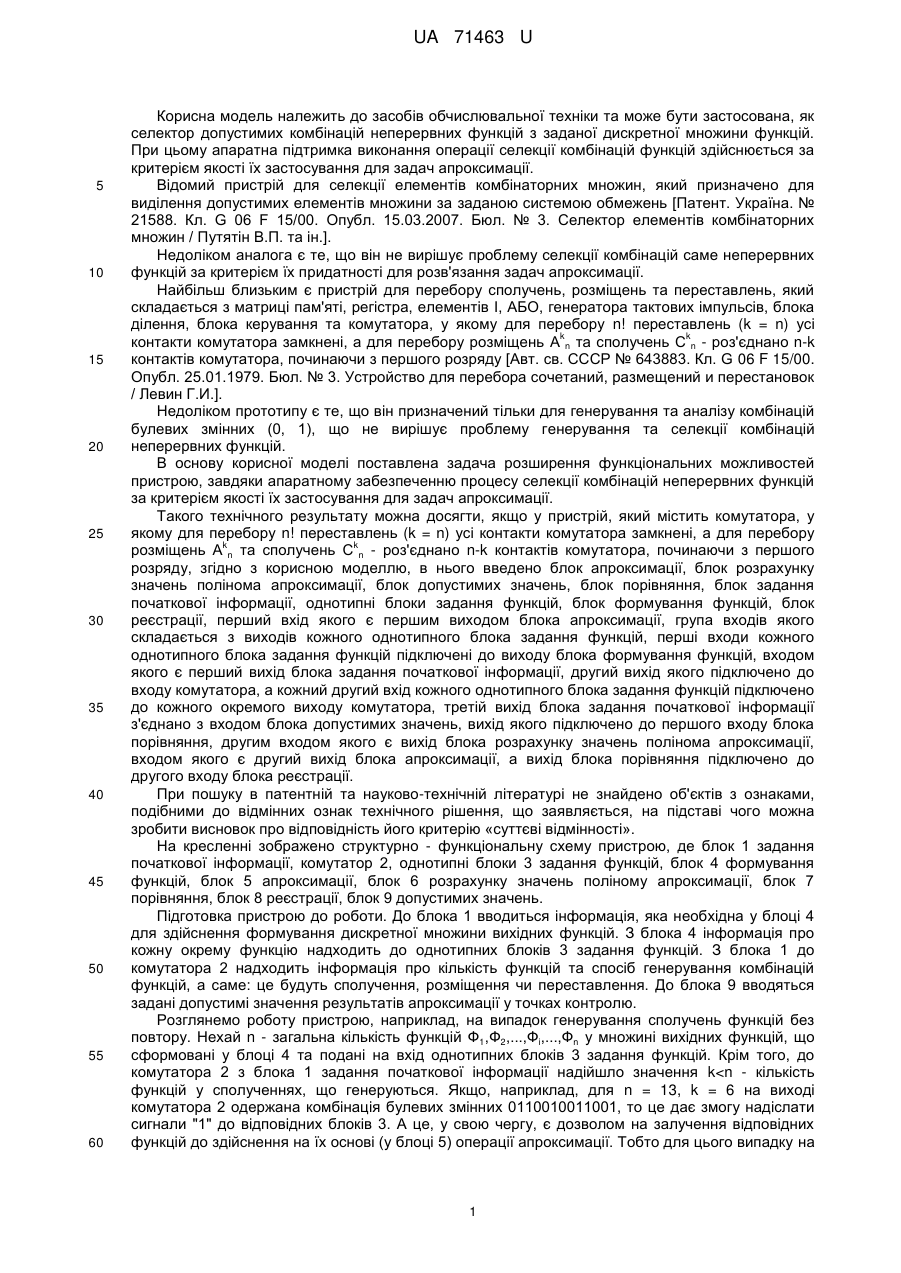

Реферат: UA 71463 U UA 71463 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів обчислювальної техніки та може бути застосована, як селектор допустимих комбінацій неперервних функцій з заданої дискретної множини функцій. При цьому апаратна підтримка виконання операції селекції комбінацій функцій здійснюється за критерієм якості їх застосування для задач апроксимації. Відомий пристрій для селекції елементів комбінаторних множин, який призначено для виділення допустимих елементів множини за заданою системою обмежень [Патент. Україна. № 21588. Кл. G 06 F 15/00. Опубл. 15.03.2007. Бюл. № 3. Селектор елементів комбінаторних множин / Путятін В.П. та ін.]. Недоліком аналога є те, що він не вирішує проблему селекції комбінацій саме неперервних функцій за критерієм їх придатності для розв'язання задач апроксимації. Найбільш близьким є пристрій для перебору сполучень, розміщень та переставлень, який складається з матриці пам'яті, регістра, елементів І, АБО, генератора тактових імпульсів, блока ділення, блока керування та комутатора, у якому для перебору n! переставлень (k = n) усі k k контакти комутатора замкнені, а для перебору розміщень А n та сполучень С n - роз'єднано n-k контактів комутатора, починаючи з першого розряду [Авт. св. СССР № 643883. Кл. G 06 F 15/00. Опубл. 25.01.1979. Бюл. № 3. Устройство для перебора сочетаний, размещений и перестановок / Левин Г.И.]. Недоліком прототипу є те, що він призначений тільки для генерування та аналізу комбінацій булевих змінних (0, 1), що не вирішує проблему генерування та селекції комбінацій неперервних функцій. В основу корисної моделі поставлена задача розширення функціональних можливостей пристрою, завдяки апаратному забезпеченню процесу селекції комбінацій неперервних функцій за критерієм якості їх застосування для задач апроксимації. Такого технічного результату можна досягти, якщо у пристрій, який містить комутатора, у якому для перебору n! переставлень (k = n) усі контакти комутатора замкнені, а для перебору k k розміщень А n та сполучень С n - роз'єднано n-k контактів комутатора, починаючи з першого розряду, згідно з корисною моделлю, в нього введено блок апроксимації, блок розрахунку значень полінома апроксимації, блок допустимих значень, блок порівняння, блок задання початкової інформації, однотипні блоки задання функцій, блок формування функцій, блок реєстрації, перший вхід якого є першим виходом блока апроксимації, група входів якого складається з виходів кожного однотипного блока задання функцій, перші входи кожного однотипного блока задання функцій підключені до виходу блока формування функцій, входом якого є перший вихід блока задання початкової інформації, другий вихід якого підключено до входу комутатора, а кожний другий вхід кожного однотипного блока задання функцій підключено до кожного окремого виходу комутатора, третій вихід блока задання початкової інформації з'єднано з входом блока допустимих значень, вихід якого підключено до першого входу блока порівняння, другим входом якого є вихід блока розрахунку значень полінома апроксимації, входом якого є другий вихід блока апроксимації, а вихід блока порівняння підключено до другого входу блока реєстрації. При пошуку в патентній та науково-технічній літературі не знайдено об'єктів з ознаками, подібними до відмінних ознак технічного рішення, що заявляється, на підставі чого можна зробити висновок про відповідність його критерію «суттєві відмінності». На кресленні зображено структурно - функціональну схему пристрою, де блок 1 задання початкової інформації, комутатор 2, однотипні блоки 3 задання функцій, блок 4 формування функцій, блок 5 апроксимації, блок 6 розрахунку значень поліному апроксимації, блок 7 порівняння, блок 8 реєстрації, блок 9 допустимих значень. Підготовка пристрою до роботи. До блока 1 вводиться інформація, яка необхідна у блоці 4 для здійснення формування дискретної множини вихідних функцій. З блока 4 інформація про кожну окрему функцію надходить до однотипних блоків 3 задання функцій. З блока 1 до комутатора 2 надходить інформація про кількість функцій та спосіб генерування комбінацій функцій, а саме: це будуть сполучення, розміщення чи переставлення. До блока 9 вводяться задані допустимі значення результатів апроксимації у точках контролю. Розглянемо роботу пристрою, наприклад, на випадок генерування сполучень функцій без повтору. Нехай n - загальна кількість функцій Ф1,Ф2,...,Фi,...,Фn у множині вихідних функцій, що сформовані у блоці 4 та подані на вхід однотипних блоків 3 задання функцій. Крім того, до комутатора 2 з блока 1 задання початкової інформації надійшло значення k

Дивитися

Додаткова інформація

Назва патенту англійською

Function combination selector for approximation problems

Автори англійською

Koschii Oleksnadr Fedorovych, Putiatin Valerii Petrovych

Назва патенту російською

Селектор комбинаций функции для задач аппроксимации

Автори російською

Кощий Александр Федорович, Путятин Валерий Петрович

МПК / Мітки

МПК: G06F 15/00

Мітки: функцій, комбінацій, селектор, задач, апроксимації
