Олійний прес

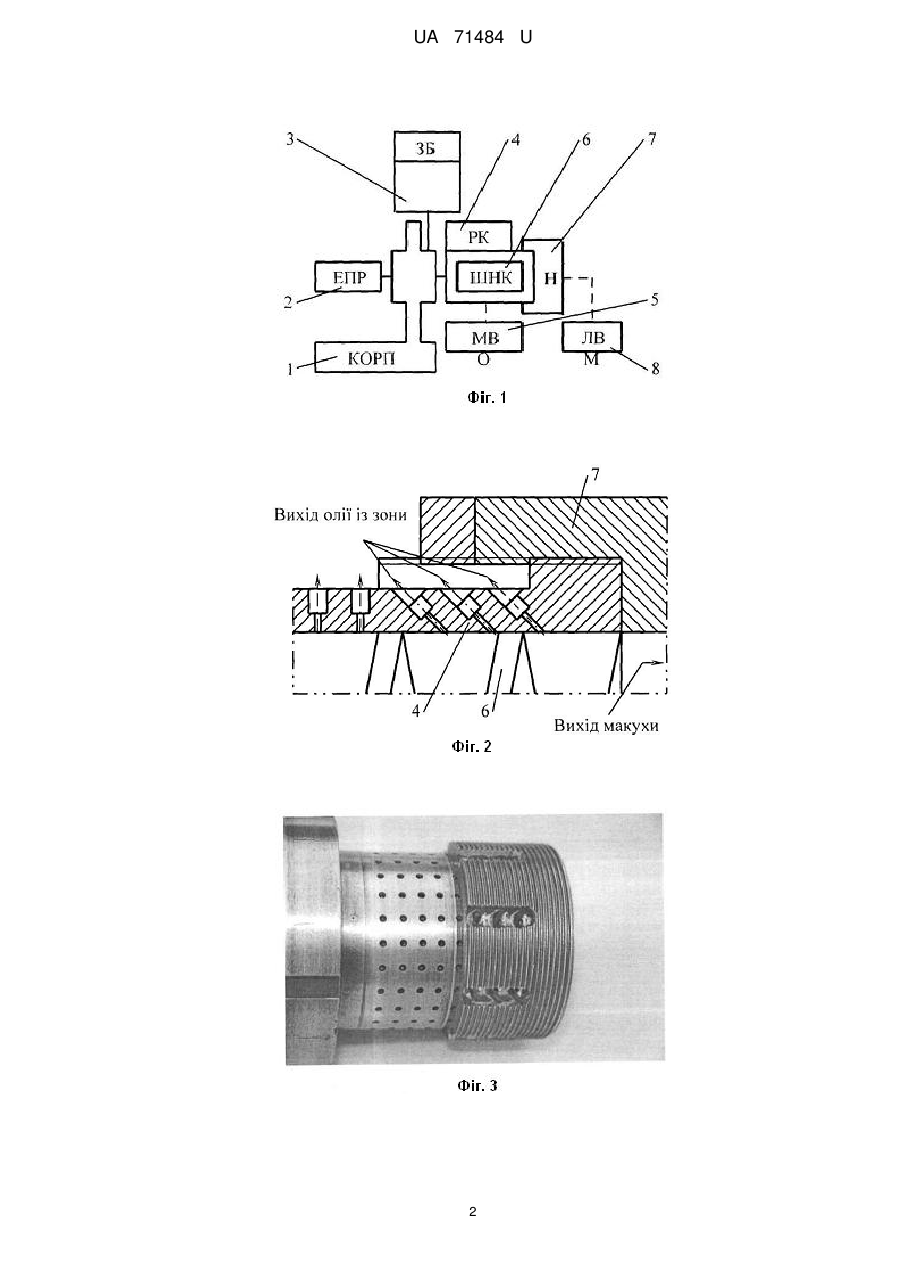

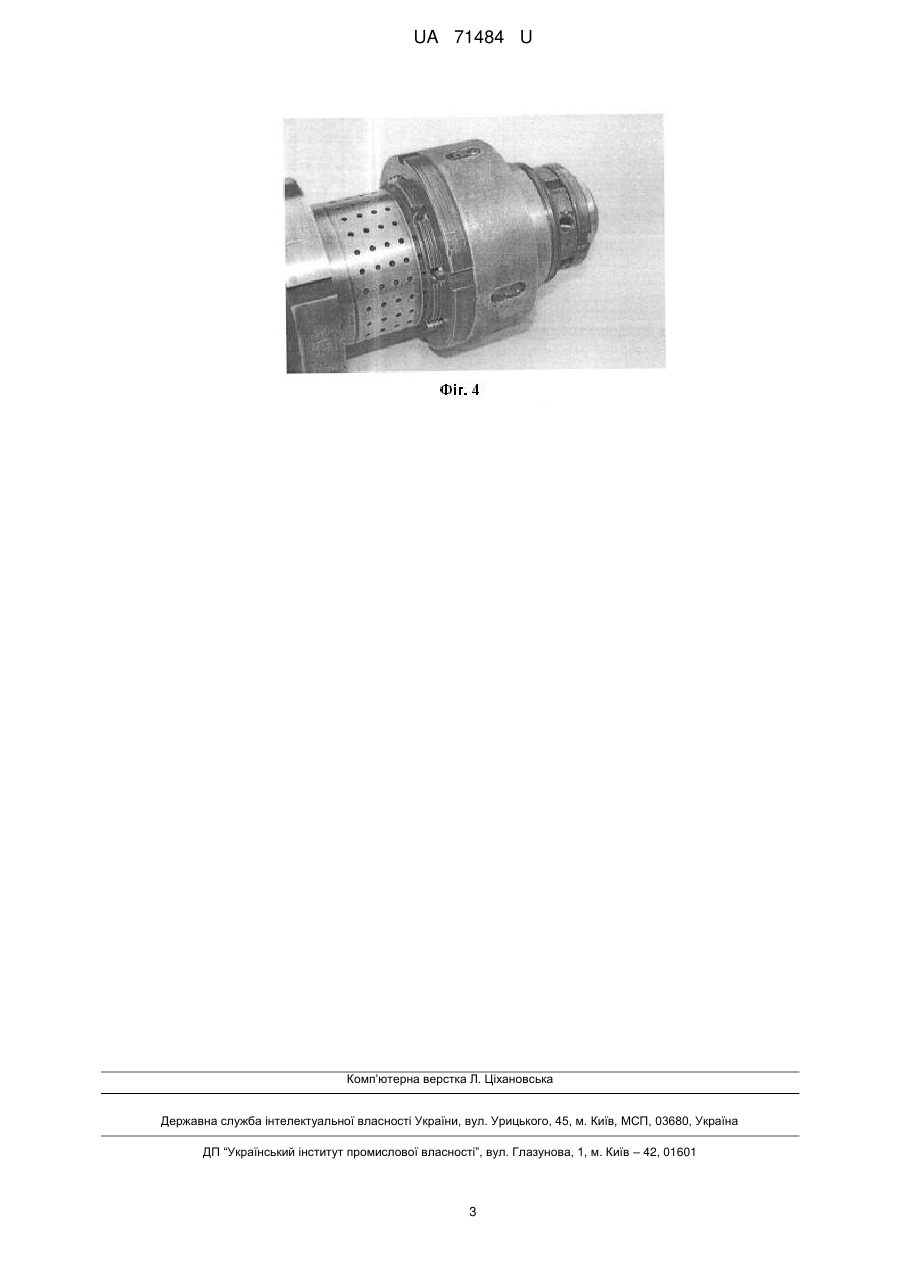

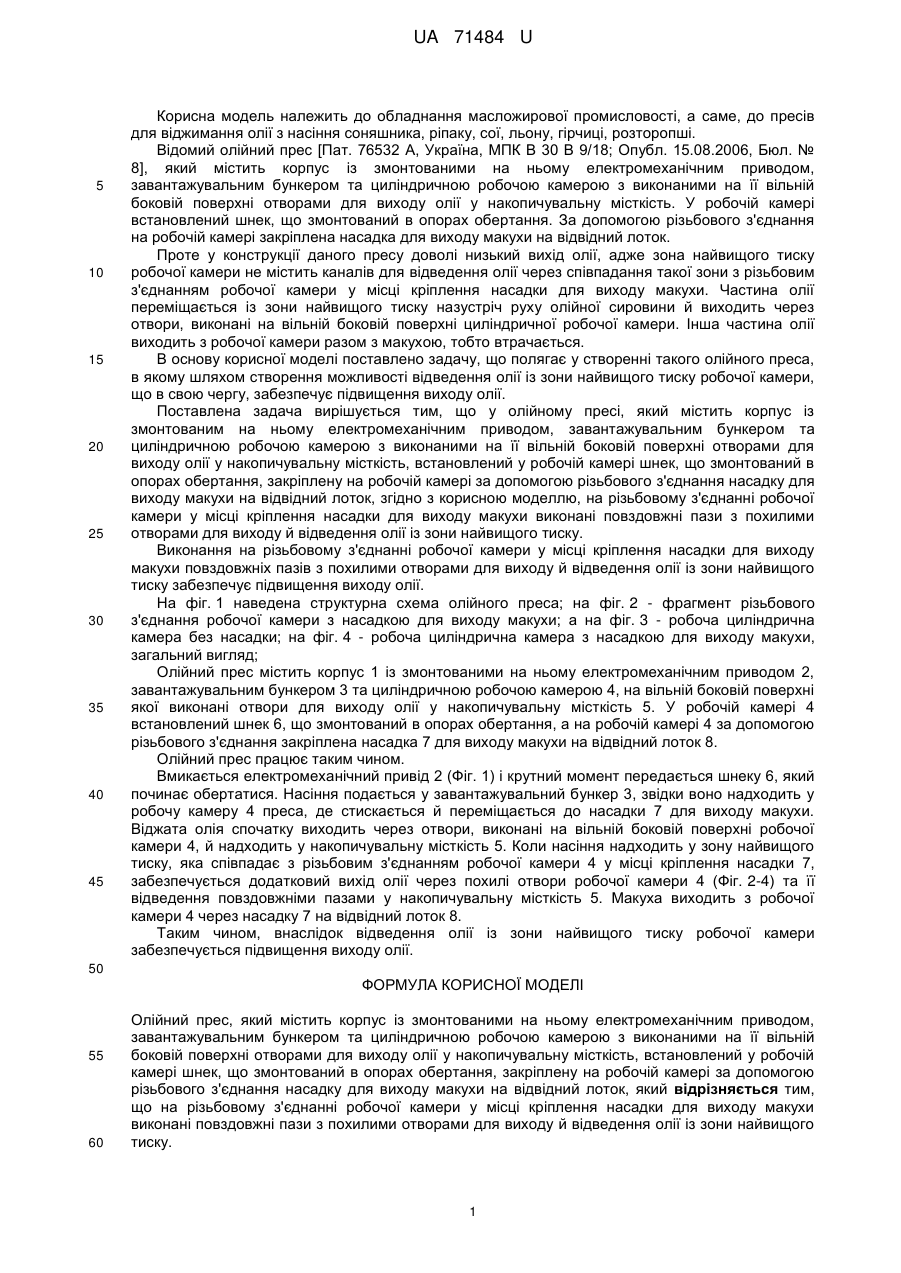

Реферат: Олійний прес містить корпус з електромеханічним приводом, завантажувальним бункером та циліндричною робочою камерою, у якій встановлений шнек. На робочій камері за допомогою різьбового з'єднання закріплено насадку для виходу макухи на відвідний лоток. На різьбовому з'єднанні робочої камери у місці кріплення насадки для виходу макухи виконані повздовжні пази з похилими отворами для виходу й відведення олії із зони найвищого тиску. UA 71484 U (54) ОЛІЙНИЙ ПРЕС UA 71484 U UA 71484 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання масложирової промисловості, а саме, до пресів для віджимання олії з насіння соняшника, ріпаку, сої, льону, гірчиці, розторопші. Відомий олійний прес [Пат. 76532 А, Україна, МПК В 30 В 9/18; Опубл. 15.08.2006, Бюл. № 8], який містить корпус із змонтованими на ньому електромеханічним приводом, завантажувальним бункером та циліндричною робочою камерою з виконаними на її вільній боковій поверхні отворами для виходу олії у накопичувальну місткість. У робочій камері встановлений шнек, що змонтований в опорах обертання. За допомогою різьбового з'єднання на робочій камері закріплена насадка для виходу макухи на відвідний лоток. Проте у конструкції даного пресу доволі низький вихід олії, адже зона найвищого тиску робочої камери не містить каналів для відведення олії через співпадання такої зони з різьбовим з'єднанням робочої камери у місці кріплення насадки для виходу макухи. Частина олії переміщається із зони найвищого тиску назустріч руху олійної сировини й виходить через отвори, виконані на вільній боковій поверхні циліндричної робочої камери. Інша частина олії виходить з робочої камери разом з макухою, тобто втрачається. В основу корисної моделі поставлено задачу, що полягає у створенні такого олійного преса, в якому шляхом створення можливості відведення олії із зони найвищого тиску робочої камери, що в свою чергу, забезпечує підвищення виходу олії. Поставлена задача вирішується тим, що у олійному пресі, який містить корпус із змонтованим на ньому електромеханічним приводом, завантажувальним бункером та циліндричною робочою камерою з виконаними на її вільній боковій поверхні отворами для виходу олії у накопичувальну місткість, встановлений у робочій камері шнек, що змонтований в опорах обертання, закріплену на робочій камері за допомогою різьбового з'єднання насадку для виходу макухи на відвідний лоток, згідно з корисною моделлю, на різьбовому з'єднанні робочої камери у місці кріплення насадки для виходу макухи виконані повздовжні пази з похилими отворами для виходу й відведення олії із зони найвищого тиску. Виконання на різьбовому з'єднанні робочої камери у місці кріплення насадки для виходу макухи повздовжніх пазів з похилими отворами для виходу й відведення олії із зони найвищого тиску забезпечує підвищення виходу олії. На фіг. 1 наведена структурна схема олійного преса; на фіг. 2 - фрагмент різьбового з'єднання робочої камери з насадкою для виходу макухи; а на фіг. 3 - робоча циліндрична камера без насадки; на фіг. 4 - робоча циліндрична камера з насадкою для виходу макухи, загальний вигляд; Олійний прес містить корпус 1 із змонтованими на ньому електромеханічним приводом 2, завантажувальним бункером 3 та циліндричною робочою камерою 4, на вільній боковій поверхні якої виконані отвори для виходу олії у накопичувальну місткість 5. У робочій камері 4 встановлений шнек 6, що змонтований в опорах обертання, а на робочій камері 4 за допомогою різьбового з'єднання закріплена насадка 7 для виходу макухи на відвідний лоток 8. Олійний прес працює таким чином. Вмикається електромеханічний привід 2 (Фіг. 1) і крутний момент передається шнеку 6, який починає обертатися. Насіння подається у завантажувальний бункер 3, звідки воно надходить у робочу камеру 4 преса, де стискається й переміщається до насадки 7 для виходу макухи. Віджата олія спочатку виходить через отвори, виконані на вільній боковій поверхні робочої камери 4, й надходить у накопичувальну місткість 5. Коли насіння надходить у зону найвищого тиску, яка співпадає з різьбовим з'єднанням робочої камери 4 у місці кріплення насадки 7, забезпечується додатковий вихід олії через похилі отвори робочої камери 4 (Фіг. 2-4) та її відведення повздовжніми пазами у накопичувальну місткість 5. Макуха виходить з робочої камери 4 через насадку 7 на відвідний лоток 8. Таким чином, внаслідок відведення олії із зони найвищого тиску робочої камери забезпечується підвищення виходу олії. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Олійний прес, який містить корпус із змонтованими на ньому електромеханічним приводом, завантажувальним бункером та циліндричною робочою камерою з виконаними на її вільній боковій поверхні отворами для виходу олії у накопичувальну місткість, встановлений у робочій камері шнек, що змонтований в опорах обертання, закріплену на робочій камері за допомогою різьбового з'єднання насадку для виходу макухи на відвідний лоток, який відрізняється тим, що на різьбовому з'єднанні робочої камери у місці кріплення насадки для виходу макухи виконані повздовжні пази з похилими отворами для виходу й відведення олії із зони найвищого тиску. 1 UA 71484 U 2 UA 71484 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
