Спосіб спрямованого розколу каменя

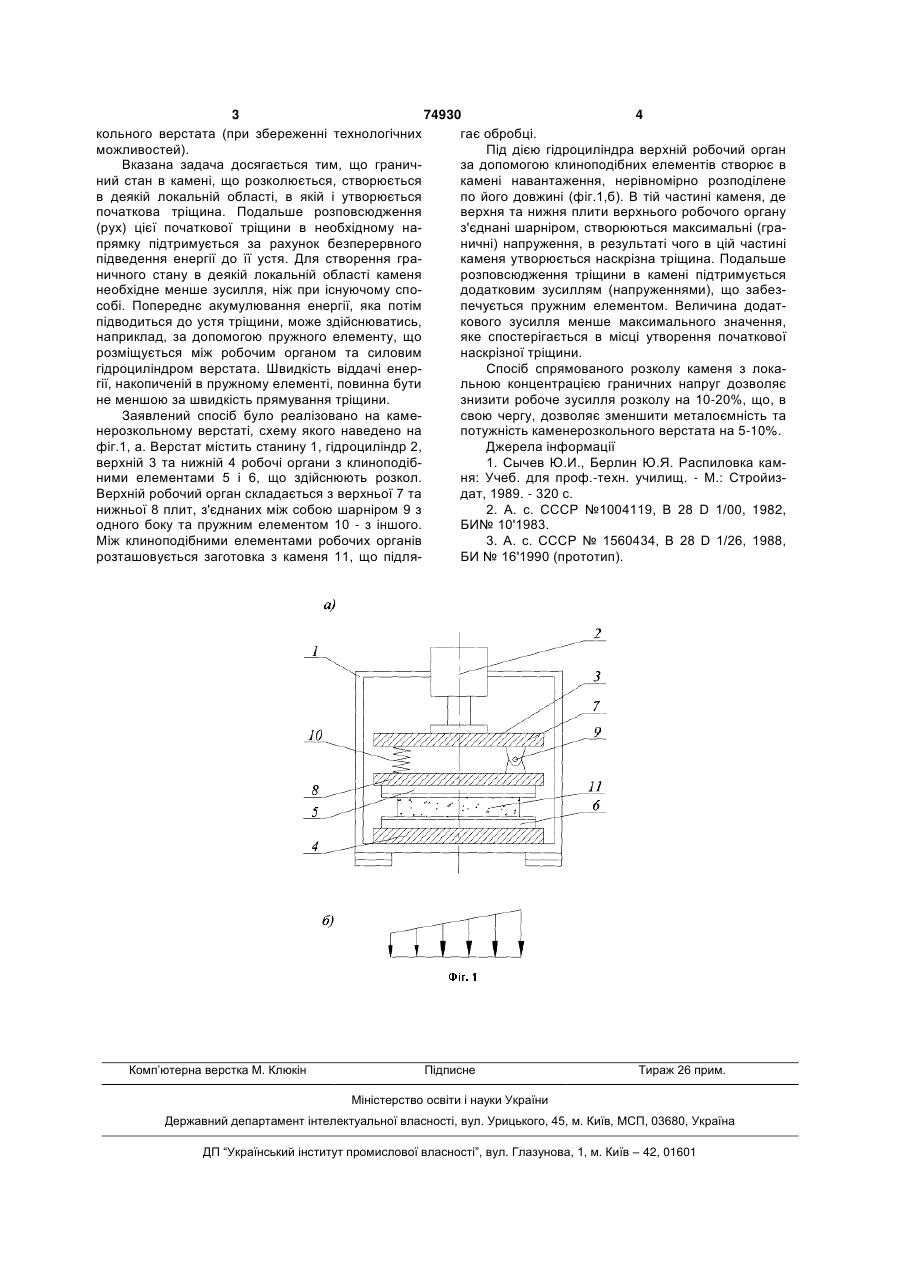

Спосіб спрямованого розколу каменя, який полягає в створенні граничного стану в камені шляхом примусового зближення робочих органів, що здійснюють розкол, який відрізняється тим, що граничний стан та зародження тріщини створюють в деякій локальній області каменя, а подальший спрямований рух тріщини забезпечують безперервним підведенням енергії до її устя. (19) (21) 2004032044 (22) 19.03.2004 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Пенчук Валентин Олексійович, Кльон Андрій Миколайович (73) Пенчук Валентин Олексійович, Кльон Андрій Миколайович (56) SU 1560434, B28D1/26, 1988 SU 1004119, B28D1/00, 1982 SU 1364489, B28D1/32, 1988 3 74930 4 кольного верстата (при збереженні технологічних гає обробці. можливостей). Під дією гідроциліндра верхній робочий орган Вказана задача досягається тим, що граничза допомогою клиноподібних елементів створює в ний стан в камені, що розколюється, створюється камені навантаження, нерівномірно розподілене в деякій локальній області, в якій і утворюється по його довжині (фіг.1,б). В тій частині каменя, де початкова тріщина. Подальше розповсюдження верхня та нижня плити верхнього робочого органу (рух) цієї початкової тріщини в необхідному наз'єднані шарніром, створюються максимальні (грапрямку підтримується за рахунок безперервного ничні) напруження, в результаті чого в цій частині підведення енергії до її устя. Для створення гракаменя утворюється наскрізна тріщина. Подальше ничного стану в деякій локальній області каменя розповсюдження тріщини в камені підтримується необхідне менше зусилля, ніж при існуючому спододатковим зусиллям (напруженнями), що забезсобі. Попереднє акумулювання енергії, яка потім печується пружним елементом. Величина додатпідводиться до устя тріщини, може здійснюватись, кового зусилля менше максимального значення, наприклад, за допомогою пружного елементу, що яке спостерігається в місці утворення початкової розміщується між робочим органом та силовим наскрізної тріщини. гідроциліндром верстата. Швидкість віддачі енерСпосіб спрямованого розколу каменя з локагії, накопиченій в пружному елементі, повинна бути льною концентрацією граничних напруг дозволяє не меншою за швидкість прямування тріщини. знизити робоче зусилля розколу на 10-20%, що, в Заявлений спосіб було реалізовано на камесвою чергу, дозволяє зменшити металоємність та нерозкольному верстаті, схему якого наведено на потужність каменерозкольного верстата на 5-10%. фіг.1, а. Верстат містить станину 1, гідроциліндр 2, Джерела інформації верхній 3 та нижній 4 робочі органи з клиноподіб1. Сычев Ю.И., Берлин Ю.Я. Распиловка камними елементами 5 і 6, що здійснюють розкол. ня: Учеб. для проф.-техн. училищ. - М.: СтройизВерхній робочий орган складається з верхньої 7 та дат, 1989. - 320 с. нижньої 8 плит, з'єднаних між собою шарніром 9 з 2. A. c. СССР №1004119, В 28 D 1/00, 1982, одного боку та пружним елементом 10 - з іншого. БИ№ 10'1983. Між клиноподібними елементами робочих органів 3. A. c. СССР № 1560434, В 28 D 1/26, 1988, розташовується заготовка з каменя 11, що підляБИ № 16'1990 (прототип). Комп’ютерна верстка M. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
