Плунжерний вібраційний гідроциліндр

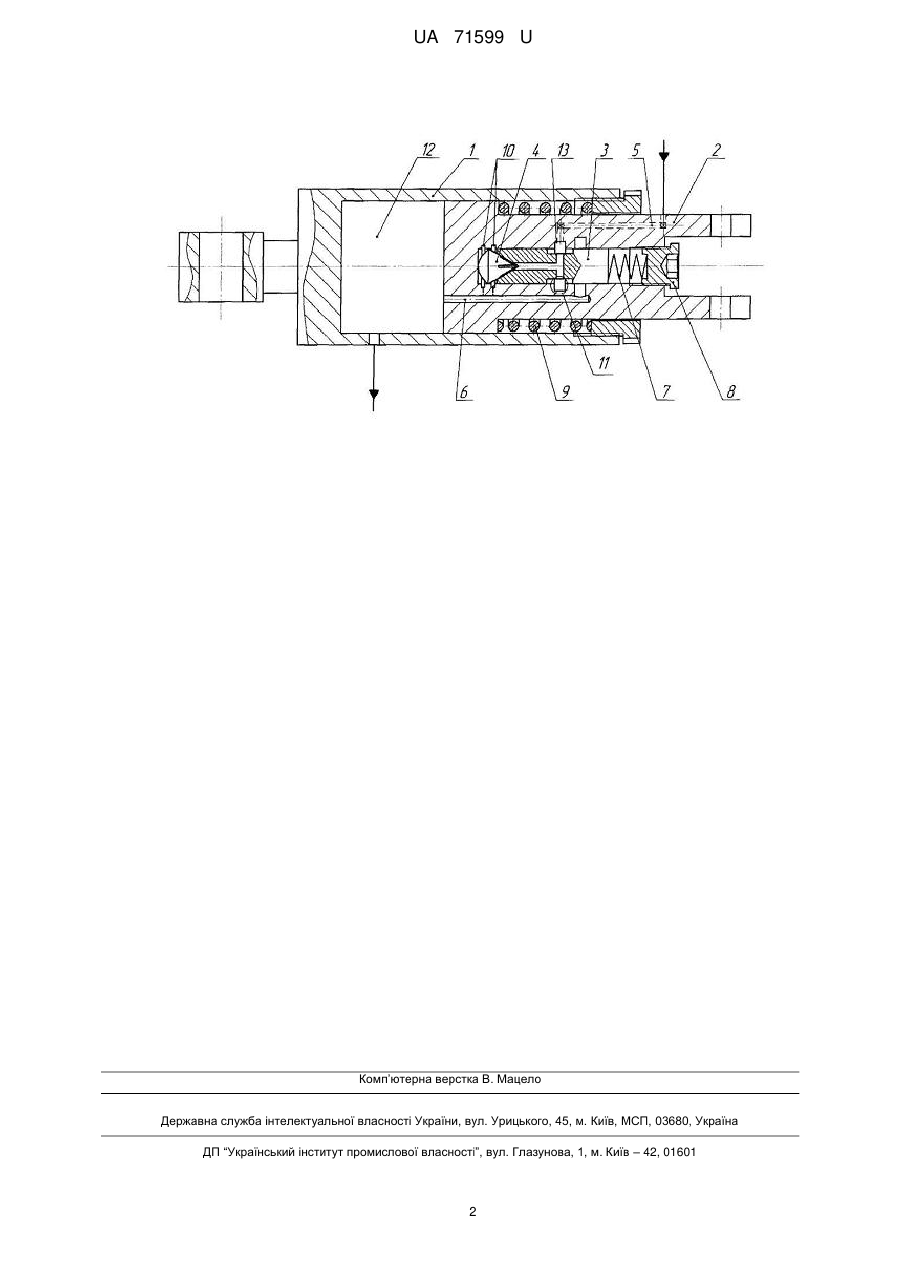

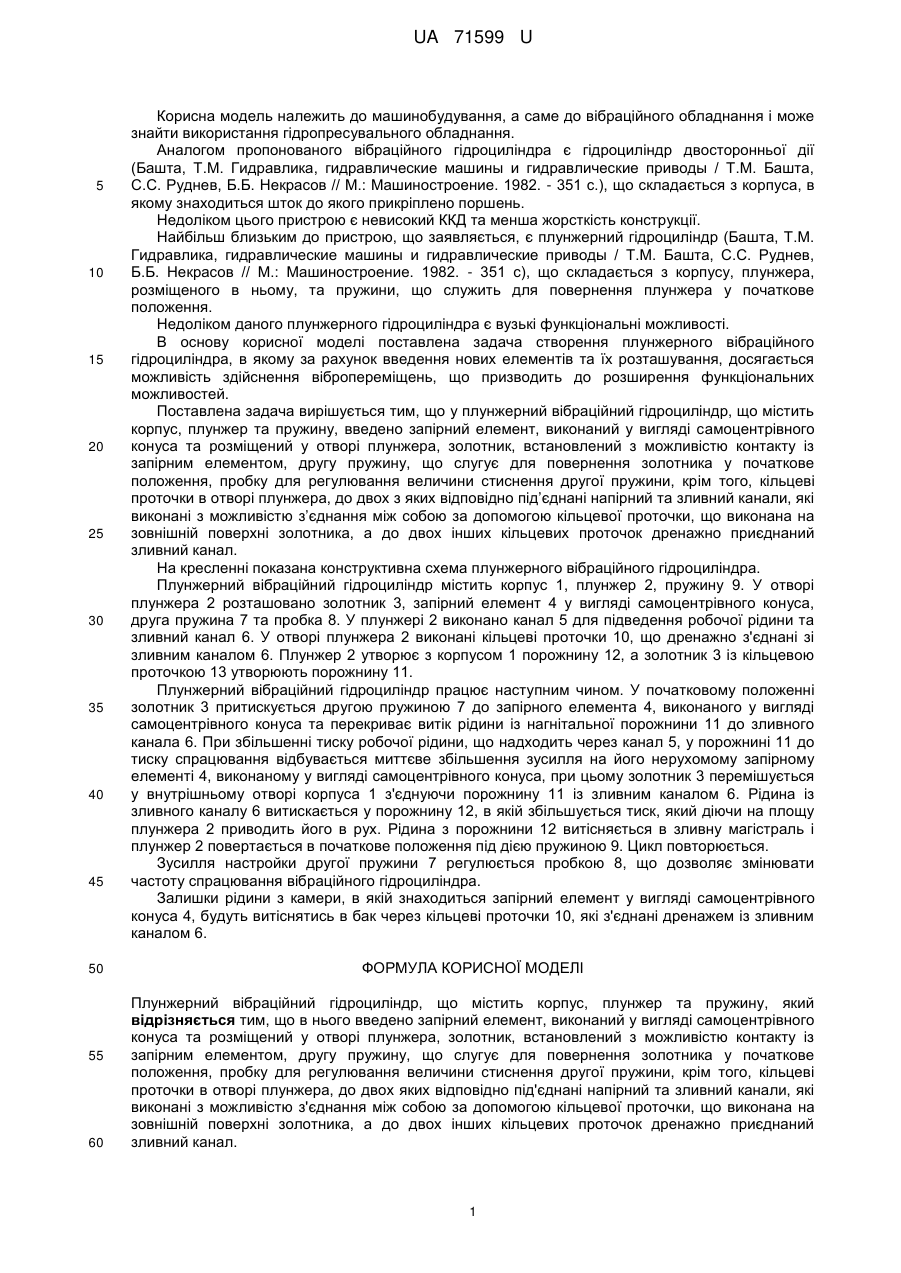

Реферат: Плунжерний вібраційний гідроциліндр містить корпус, плунжер та пружину, запірний елемент, виконаний у вигляді самоцентрівного конуса, золотник, встановлений з можливістю контакту із запірним елементом, другу пружину, що слугує для повернення золотника у початкове положення, пробку для регулювання величини стиснення другої пружини, напірний та зливний канали. UA 71599 U (54) ПЛУНЖЕРНИЙ ВІБРАЦІЙНИЙ ГІДРОЦИЛІНДР UA 71599 U UA 71599 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, а саме до вібраційного обладнання і може знайти використання гідропресувального обладнання. Аналогом пропонованого вібраційного гідроциліндра є гідроциліндр двосторонньої дії (Башта, Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982. - 351 с.), що складається з корпуса, в якому знаходиться шток до якого прикріплено поршень. Недоліком цього пристрою є невисокий ККД та менша жорсткість конструкції. Найбільш близьким до пристрою, що заявляється, є плунжерний гідроциліндр (Башта, Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982. - 351 с), що складається з корпусу, плунжера, розміщеного в ньому, та пружини, що служить для повернення плунжера у початкове положення. Недоліком даного плунжерного гідроциліндра є вузькі функціональні можливості. В основу корисної моделі поставлена задача створення плунжерного вібраційного гідроциліндра, в якому за рахунок введення нових елементів та їх розташування, досягається можливість здійснення вібропереміщень, що призводить до розширення функціональних можливостей. Поставлена задача вирішується тим, що у плунжерний вібраційний гідроциліндр, що містить корпус, плунжер та пружину, введено запірний елемент, виконаний у вигляді самоцентрівного конуса та розміщений у отворі плунжера, золотник, встановлений з можливістю контакту із запірним елементом, другу пружину, що слугує для повернення золотника у початкове положення, пробку для регулювання величини стиснення другої пружини, крім того, кільцеві проточки в отворі плунжера, до двох з яких відповідно під’єднані напірний та зливний канали, які виконані з можливістю з’єднання між собою за допомогою кільцевої проточки, що виконана на зовнішній поверхні золотника, а до двох інших кільцевих проточок дренажно приєднаний зливний канал. На кресленні показана конструктивна схема плунжерного вібраційного гідроциліндра. Плунжерний вібраційний гідроциліндр містить корпус 1, плунжер 2, пружину 9. У отворі плунжера 2 розташовано золотник 3, запірний елемент 4 у вигляді самоцентрівного конуса, друга пружина 7 та пробка 8. У плунжері 2 виконано канал 5 для підведення робочої рідини та зливний канал 6. У отворі плунжера 2 виконані кільцеві проточки 10, що дренажно з'єднані зі зливним каналом 6. Плунжер 2 утворює з корпусом 1 порожнину 12, а золотник 3 із кільцевою проточкою 13 утворюють порожнину 11. Плунжерний вібраційний гідроциліндр працює наступним чином. У початковому положенні золотник 3 притискується другою пружиною 7 до запірного елемента 4, виконаного у вигляді самоцентрівного конуса та перекриває витік рідини із нагнітальної порожнини 11 до зливного канала 6. При збільшенні тиску робочої рідини, що надходить через канал 5, у порожнині 11 до тиску спрацювання відбувається миттєве збільшення зусилля на його нерухомому запірному елементі 4, виконаному у вигляді самоцентрівного конуса, при цьому золотник 3 перемішується у внутрішньому отворі корпуса 1 з'єднуючи порожнину 11 із зливним каналом 6. Рідина із зливного каналу 6 витискається у порожнину 12, в якій збільшується тиск, який діючи на площу плунжера 2 приводить його в рух. Рідина з порожнини 12 витісняється в зливну магістраль і плунжер 2 повертається в початкове положення під дією пружиною 9. Цикл повторюється. Зусилля настройки другої пружини 7 регулюється пробкою 8, що дозволяє змінювати частоту спрацювання вібраційного гідроциліндра. Залишки рідини з камери, в якій знаходиться запірний елемент у вигляді самоцентрівного конуса 4, будуть витіснятись в бак через кільцеві проточки 10, які з'єднані дренажем із зливним каналом 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Плунжерний вібраційний гідроциліндр, що містить корпус, плунжер та пружину, який відрізняється тим, що в нього введено запірний елемент, виконаний у вигляді самоцентрівного конуса та розміщений у отворі плунжера, золотник, встановлений з можливістю контакту із запірним елементом, другу пружину, що слугує для повернення золотника у початкове положення, пробку для регулювання величини стиснення другої пружини, крім того, кільцеві проточки в отворі плунжера, до двох яких відповідно під'єднані напірний та зливний канали, які виконані з можливістю з'єднання між собою за допомогою кільцевої проточки, що виконана на зовнішній поверхні золотника, а до двох інших кільцевих проточок дренажно приєднаний зливний канал. 1 UA 71599 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
