Віброакустичний ізолятор

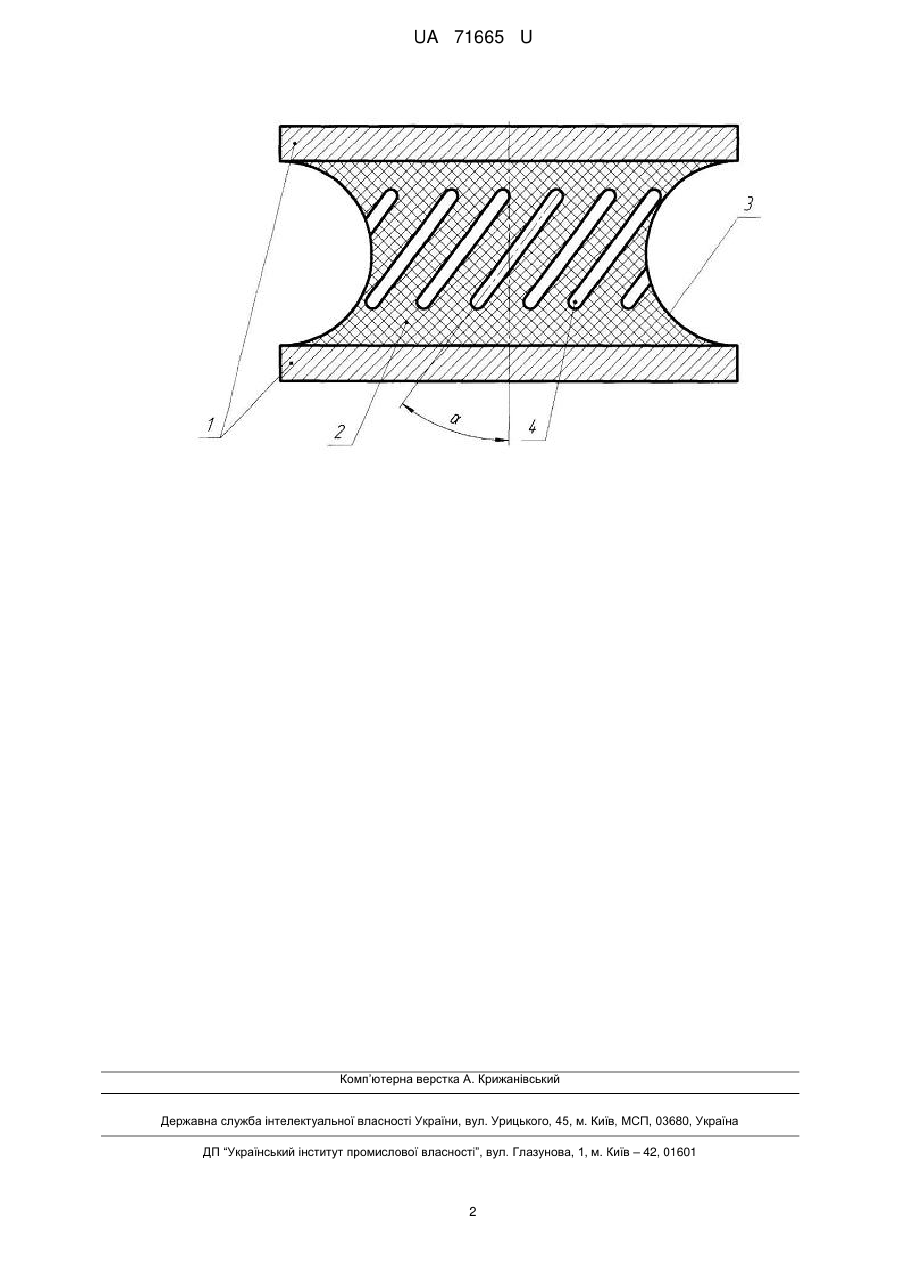

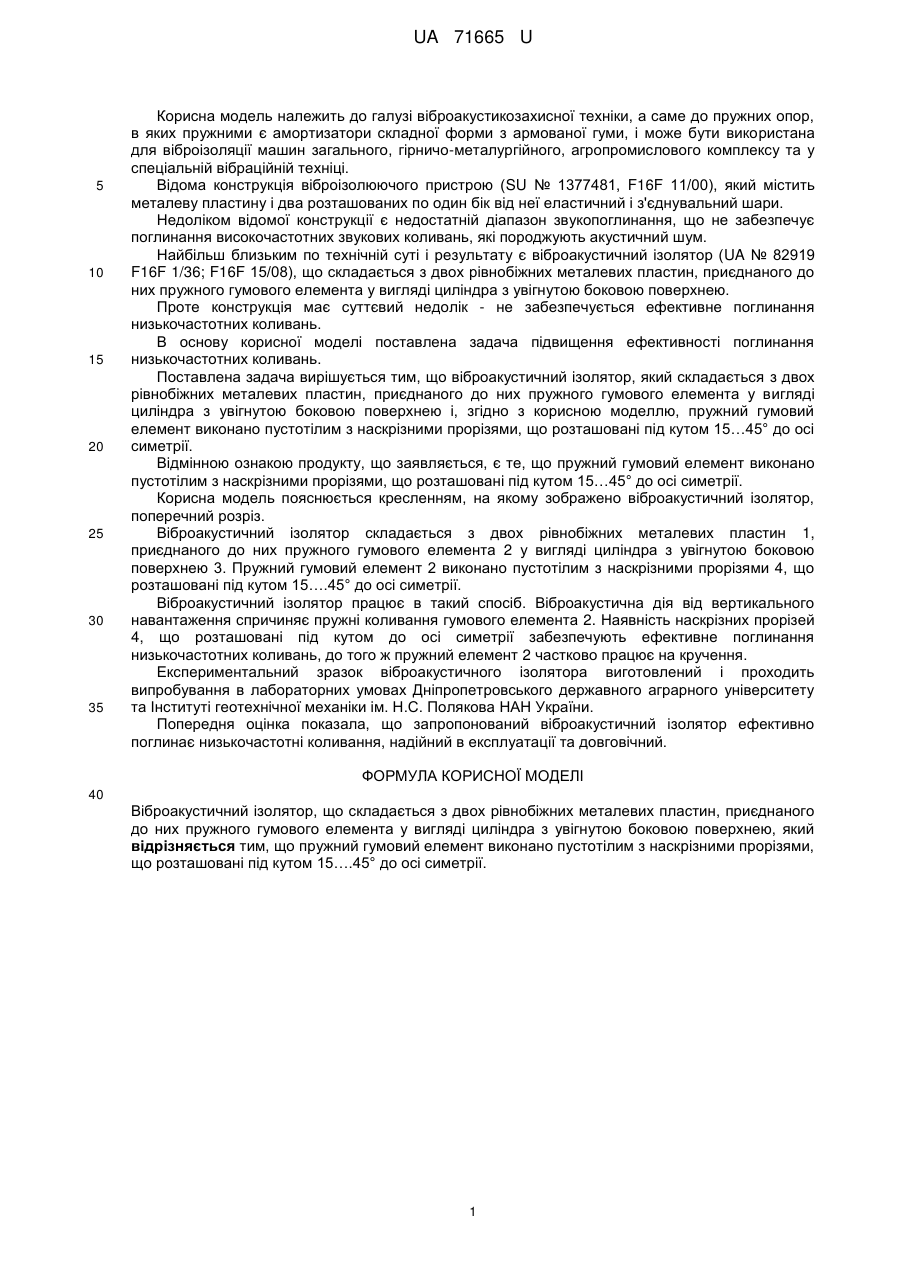

Реферат: Віброакустичний ізолятор складається з двох рівнобіжних металевих пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею. Пружний гумовий елемент виконано пустотілим з наскрізними прорізями, що розташовані під кутом 15….45° до осі симетрії. UA 71665 U (54) ВІБРОАКУСТИЧНИЙ ІЗОЛЯТОР UA 71665 U UA 71665 U 5 10 15 20 25 30 35 Корисна модель належить до галузі віброакустикозахисної техніки, а саме до пружних опор, в яких пружними є амортизатори складної форми з армованої гуми, і може бути використана для віброізоляції машин загального, гірничо-металургійного, агропромислового комплексу та у спеціальній вібраційній техніці. Відома конструкція віброізолюючого пристрою (SU № 1377481, F16F 11/00), який містить металеву пластину і два розташованих по один бік від неї еластичний і з'єднувальний шари. Недоліком відомої конструкції є недостатній діапазон звукопоглинання, що не забезпечує поглинання високочастотних звукових коливань, які породжують акустичний шум. Найбільш близьким по технічній суті і результату є віброакустичний ізолятор (UA № 82919 F16F 1/36; F16F 15/08), що складається з двох рівнобіжних металевих пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею. Проте конструкція має суттєвий недолік - не забезпечується ефективне поглинання низькочастотних коливань. В основу корисної моделі поставлена задача підвищення ефективності поглинання низькочастотних коливань. Поставлена задача вирішується тим, що віброакустичний ізолятор, який складається з двох рівнобіжних металевих пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею і, згідно з корисною моделлю, пружний гумовий елемент виконано пустотілим з наскрізними прорізями, що розташовані під кутом 15…45° до осі симетрії. Відмінною ознакою продукту, що заявляється, є те, що пружний гумовий елемент виконано пустотілим з наскрізними прорізями, що розташовані під кутом 15…45° до осі симетрії. Корисна модель пояснюється кресленням, на якому зображено віброакустичний ізолятор, поперечний розріз. Віброакустичний ізолятор складається з двох рівнобіжних металевих пластин 1, приєднаного до них пружного гумового елемента 2 у вигляді циліндра з увігнутою боковою поверхнею 3. Пружний гумовий елемент 2 виконано пустотілим з наскрізними прорізями 4, що розташовані під кутом 15….45° до осі симетрії. Віброакустичний ізолятор працює в такий спосіб. Віброакустична дія від вертикального навантаження спричиняє пружні коливання гумового елемента 2. Наявність наскрізних прорізей 4, що розташовані під кутом до осі симетрії забезпечують ефективне поглинання низькочастотних коливань, до того ж пружний елемент 2 частково працює на кручення. Експериментальний зразок віброакустичного ізолятора виготовлений і проходить випробування в лабораторних умовах Дніпропетровського державного аграрного університету та Інституті геотехнічної механіки ім. Н.С. Полякова НАН України. Попередня оцінка показала, що запропонований віброакустичний ізолятор ефективно поглинає низькочастотні коливання, надійний в експлуатації та довговічний. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Віброакустичний ізолятор, що складається з двох рівнобіжних металевих пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею, який відрізняється тим, що пружний гумовий елемент виконано пустотілим з наскрізними прорізями, що розташовані під кутом 15….45° до осі симетрії. 1 UA 71665 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
