Амортизатор

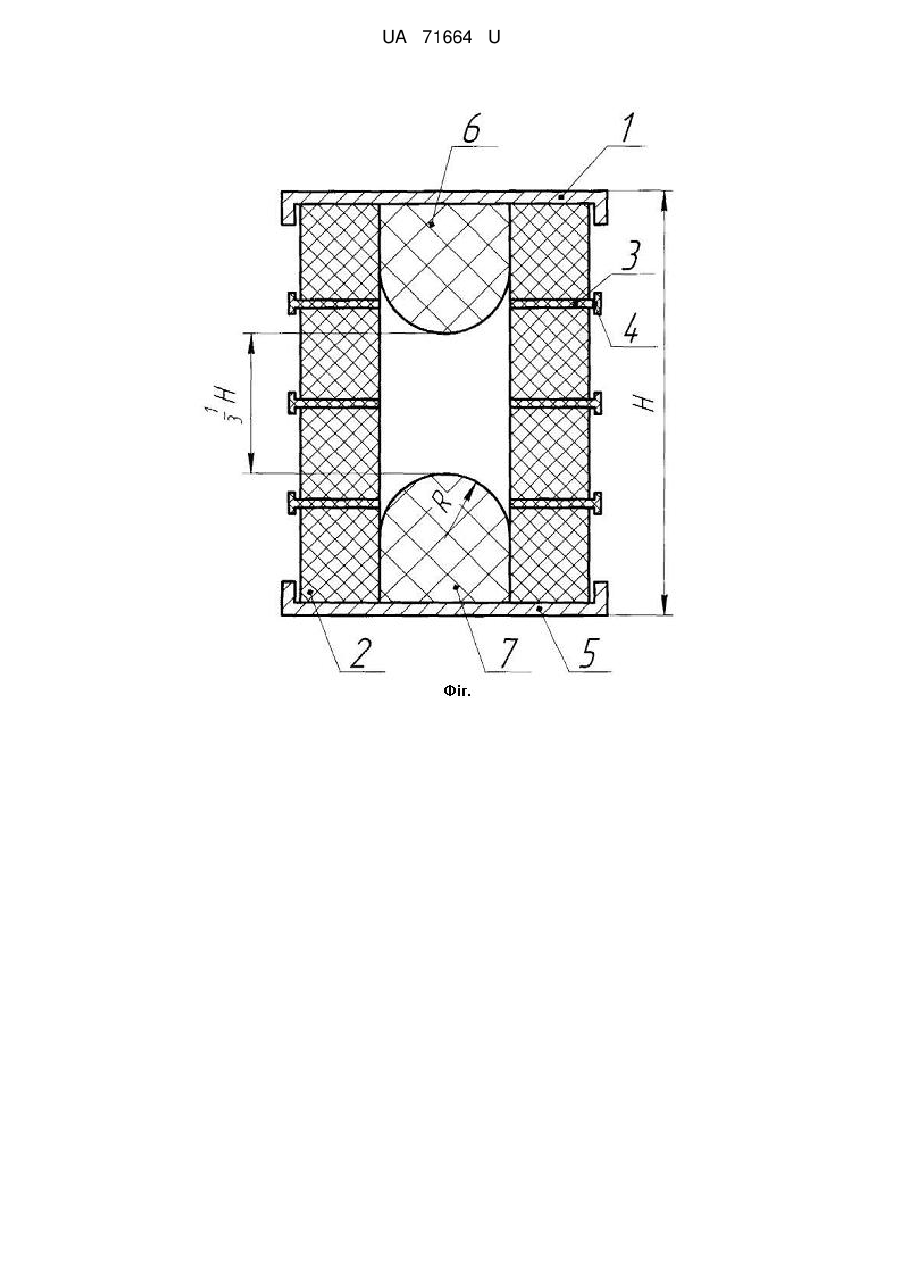

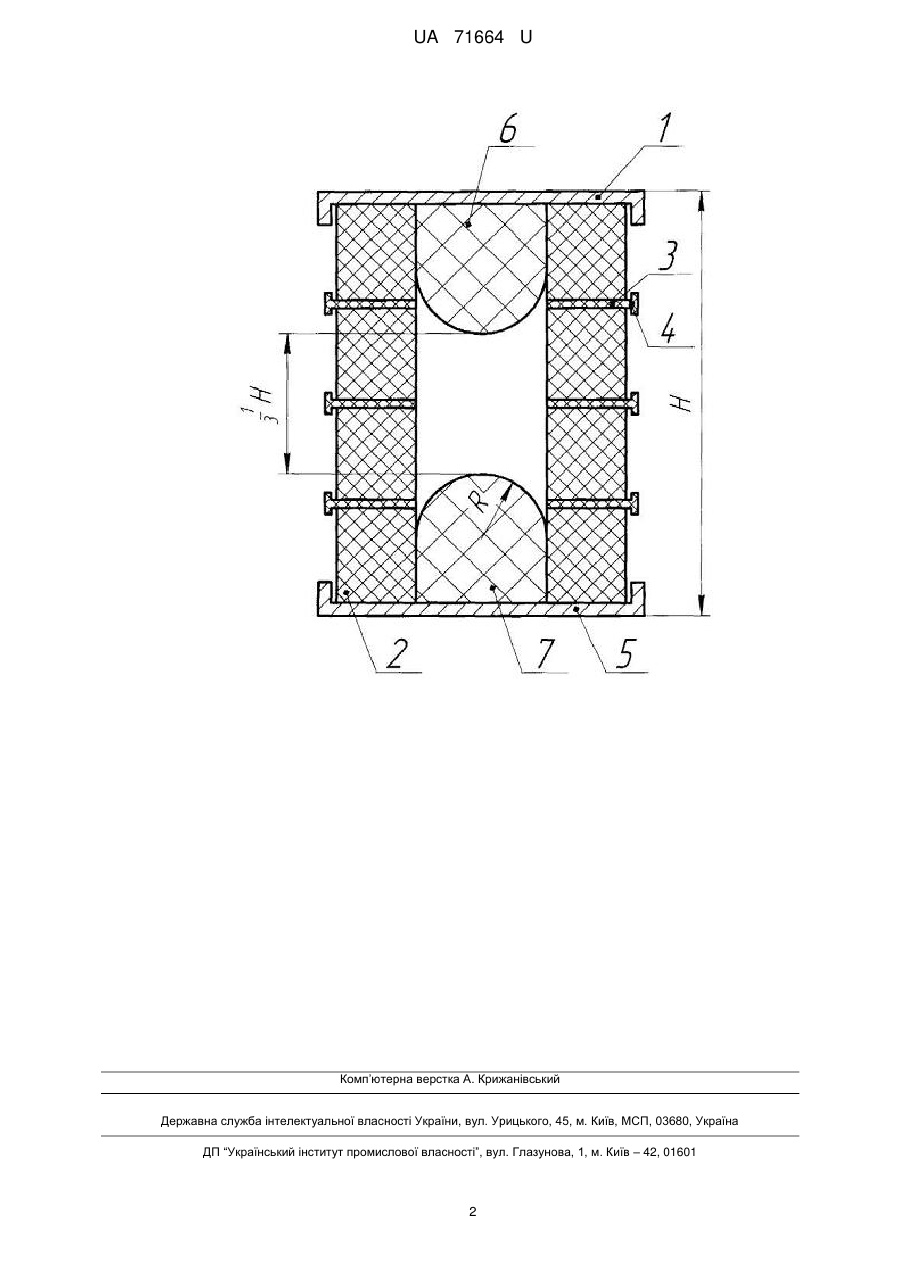

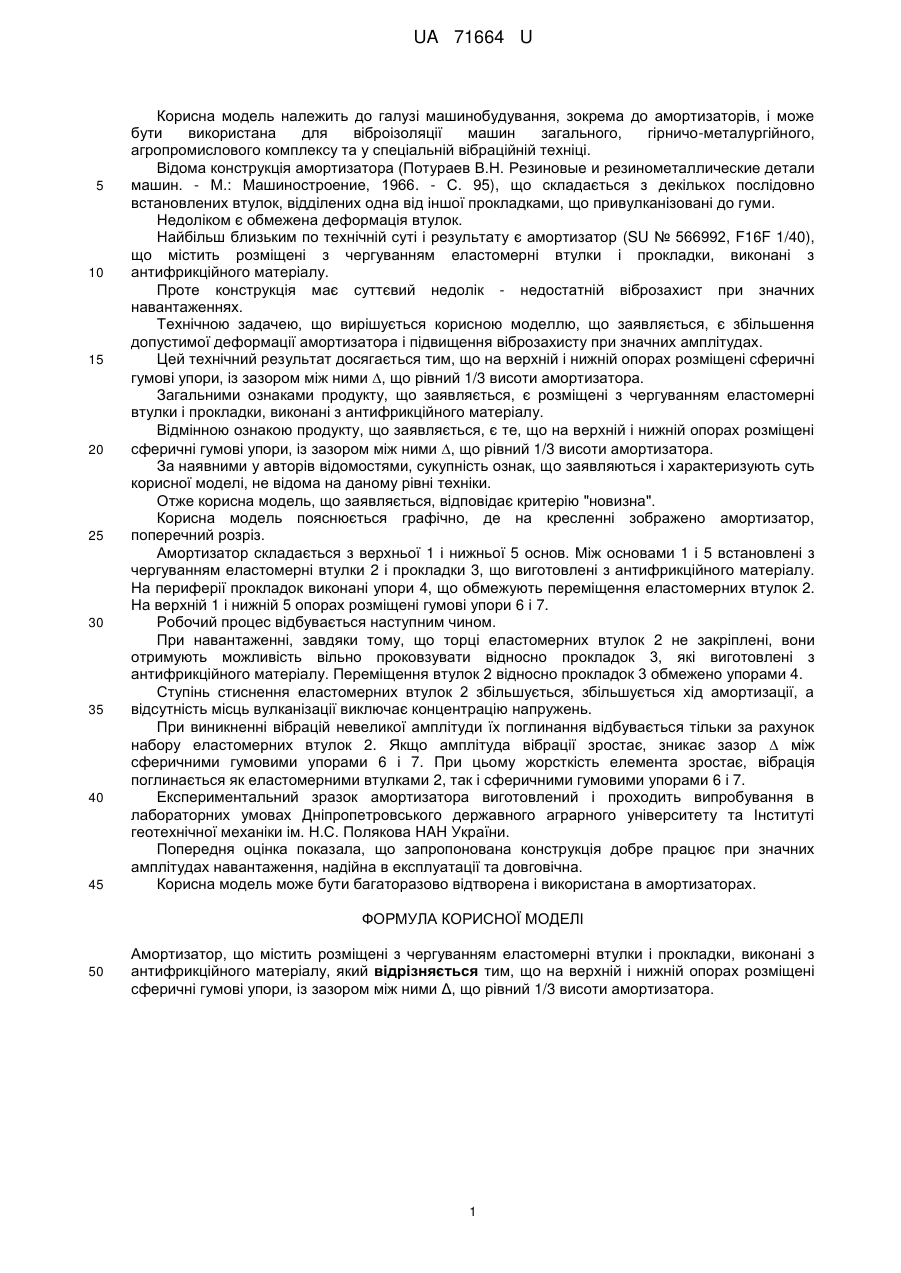

Реферат: Амортизатор, що містить розміщені з чергуванням еластомерні втулки і прокладки, виконані з антифрикційного матеріалу, який містить на верхній і нижній опорах сферичні гумові упори, із зазором між ними Δ, що рівний 1/3 висоти амортизатора. UA 71664 U (54) АМОРТИЗАТОР UA 71664 U UA 71664 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування, зокрема до амортизаторів, і може бути використана для віброізоляції машин загального, гірничо-металургійного, агропромислового комплексу та у спеціальній вібраційній техніці. Відома конструкція амортизатора (Потураев В.Н. Резиновые и резинометаллические детали машин. - М.: Машиностроение, 1966. - С. 95), що складається з декількох послідовно встановлених втулок, відділених одна від іншої прокладками, що привулканізовані до гуми. Недоліком є обмежена деформація втулок. Найбільш близьким по технічній суті і результату є амортизатор (SU № 566992, F16F 1/40), що містить розміщені з чергуванням еластомерні втулки і прокладки, виконані з антифрикційного матеріалу. Проте конструкція має суттєвий недолік - недостатній віброзахист при значних навантаженнях. Технічною задачею, що вирішується корисною моделлю, що заявляється, є збільшення допустимої деформації амортизатора і підвищення віброзахисту при значних амплітудах. Цей технічний результат досягається тим, що на верхній і нижній опорах розміщені сферичні гумові упори, із зазором між ними , що рівний 1/3 висоти амортизатора. Загальними ознаками продукту, що заявляється, є розміщені з чергуванням еластомерні втулки і прокладки, виконані з антифрикційного матеріалу. Відмінною ознакою продукту, що заявляється, є те, що на верхній і нижній опорах розміщені сферичні гумові упори, із зазором між ними , що рівний 1/3 висоти амортизатора. За наявними у авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Корисна модель пояснюється графічно, де на кресленні зображено амортизатор, поперечний розріз. Амортизатор складається з верхньої 1 і нижньої 5 основ. Між основами 1 і 5 встановлені з чергуванням еластомерні втулки 2 і прокладки 3, що виготовлені з антифрикційного матеріалу. На периферії прокладок виконані упори 4, що обмежують переміщення еластомерних втулок 2. На верхній 1 і нижній 5 опорах розміщені гумові упори 6 і 7. Робочий процес відбувається наступним чином. При навантаженні, завдяки тому, що торці еластомерних втулок 2 не закріплені, вони отримують можливість вільно проковзувати відносно прокладок 3, які виготовлені з антифрикційного матеріалу. Переміщення втулок 2 відносно прокладок 3 обмежено упорами 4. Ступінь стиснення еластомерних втулок 2 збільшується, збільшується хід амортизації, а відсутність місць вулканізації виключає концентрацію напружень. При виникненні вібрацій невеликої амплітуди їх поглинання відбувається тільки за рахунок набору еластомерних втулок 2. Якщо амплітуда вібрації зростає, зникає зазор  між сферичними гумовими упорами 6 і 7. При цьому жорсткість елемента зростає, вібрація поглинається як еластомерними втулками 2, так і сферичними гумовими упорами 6 і 7. Експериментальний зразок амортизатора виготовлений і проходить випробування в лабораторних умовах Дніпропетровського державного аграрного університету та Інституті геотехнічної механіки ім. Н.С. Полякова HAH України. Попередня оцінка показала, що запропонована конструкція добре працює при значних амплітудах навантаження, надійна в експлуатації та довговічна. Корисна модель може бути багаторазово відтворена і використана в амортизаторах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Амортизатор, що містить розміщені з чергуванням еластомерні втулки і прокладки, виконані з антифрикційного матеріалу, який відрізняється тим, що на верхній і нижній опорах розміщені сферичні гумові упори, із зазором між ними Δ, що рівний 1/3 висоти амортизатора. 1 UA 71664 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
