Обмотка трансформатора

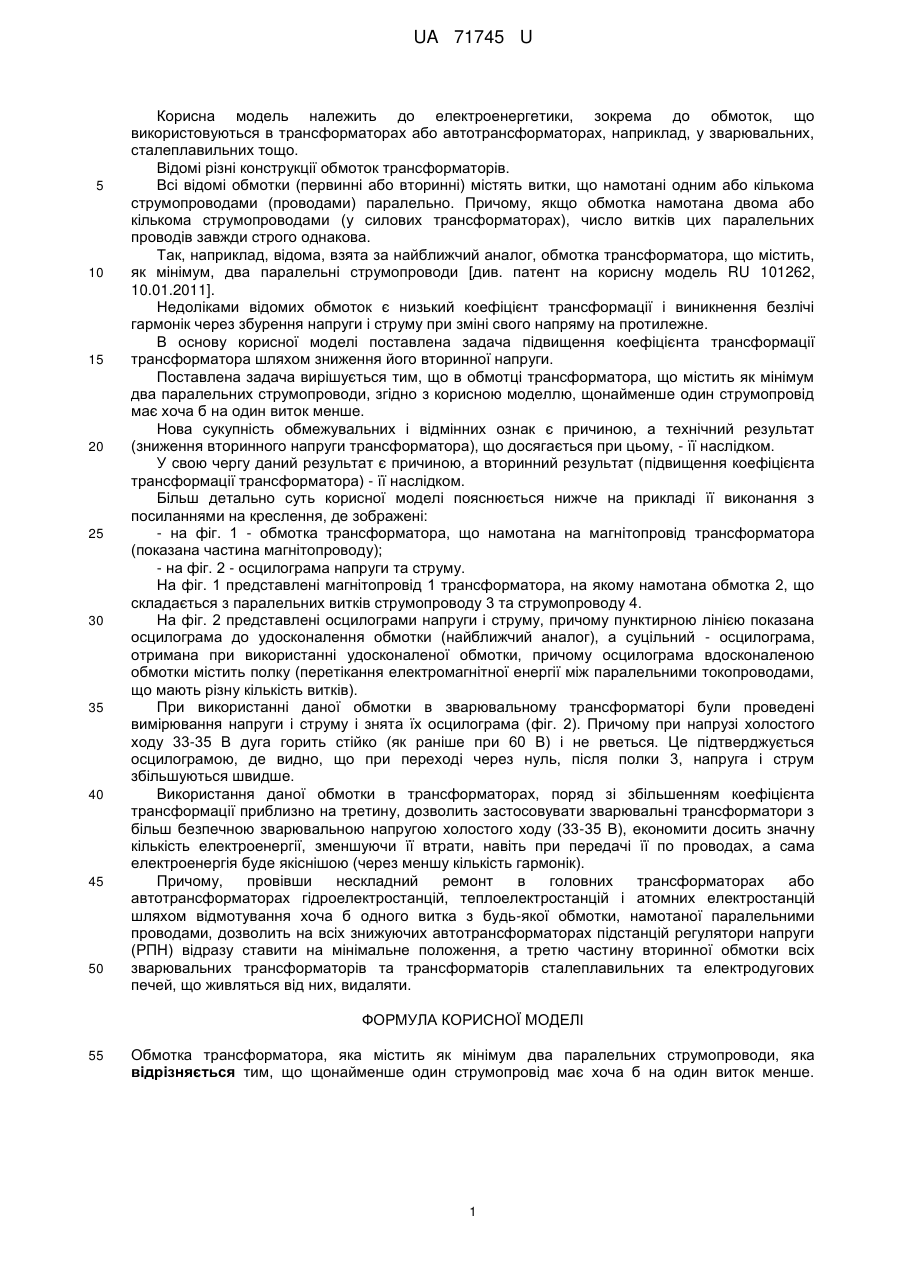

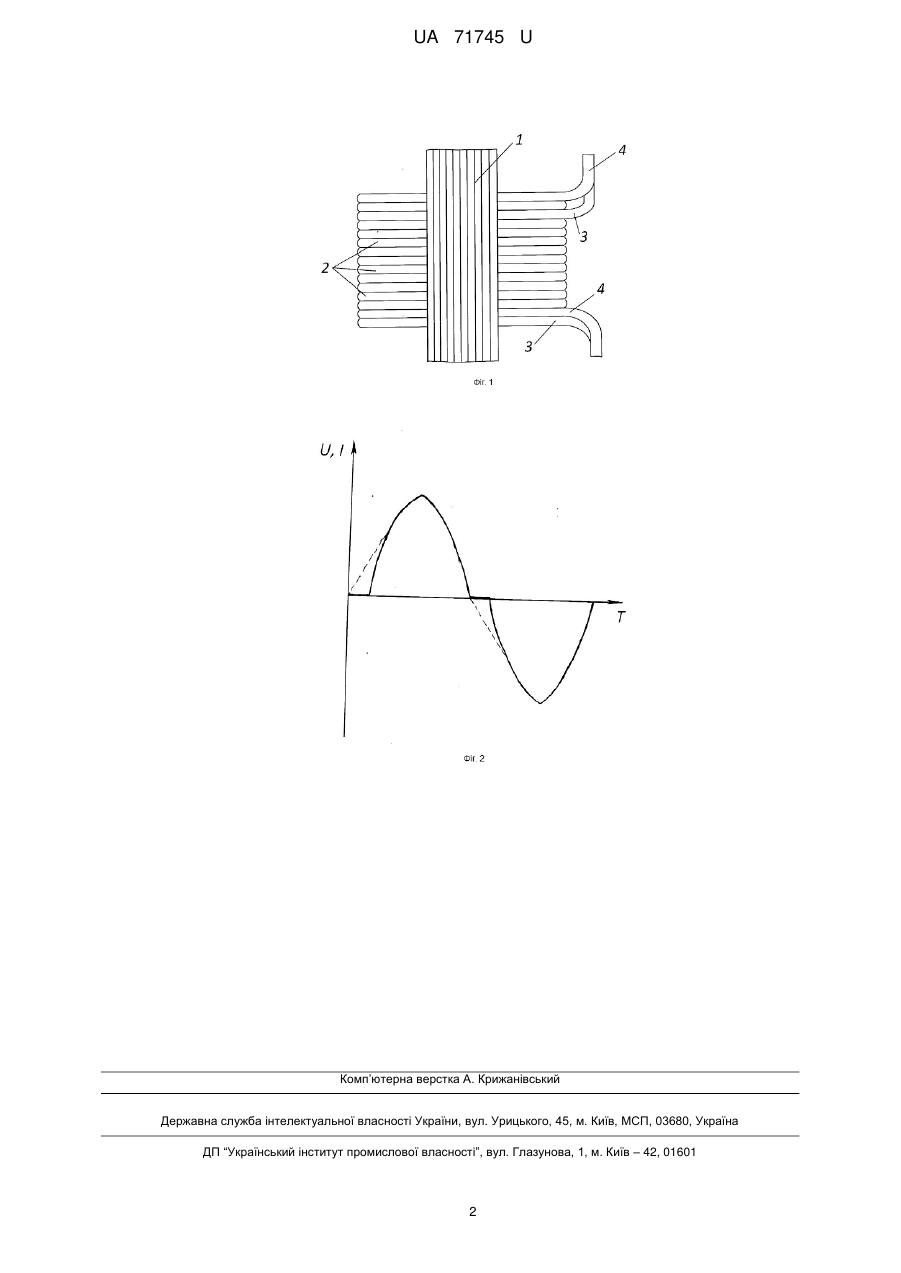

Реферат: UA 71745 U UA 71745 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електроенергетики, зокрема до обмоток, що використовуються в трансформаторах або автотрансформаторах, наприклад, у зварювальних, сталеплавильних тощо. Відомі різні конструкції обмоток трансформаторів. Всі відомі обмотки (первинні або вторинні) містять витки, що намотані одним або кількома струмопроводами (проводами) паралельно. Причому, якщо обмотка намотана двома або кількома струмопроводами (у силових трансформаторах), число витків цих паралельних проводів завжди строго однакова. Так, наприклад, відома, взята за найближчий аналог, обмотка трансформатора, що містить, як мінімум, два паралельні струмопроводи [див. патент на корисну модель RU 101262, 10.01.2011]. Недоліками відомих обмоток є низький коефіцієнт трансформації і виникнення безлічі гармонік через збурення напруги і струму при зміні свого напряму на протилежне. В основу корисної моделі поставлена задача підвищення коефіцієнта трансформації трансформатора шляхом зниження його вторинної напруги. Поставлена задача вирішується тим, що в обмотці трансформатора, що містить як мінімум два паралельних струмопроводи, згідно з корисною моделлю, щонайменше один струмопровід має хоча б на один виток менше. Нова сукупність обмежувальних і відмінних ознак є причиною, а технічний результат (зниження вторинного напруги трансформатора), що досягається при цьому, - її наслідком. У свою чергу даний результат є причиною, а вторинний результат (підвищення коефіцієнта трансформації трансформатора) - її наслідком. Більш детально суть корисної моделі пояснюється нижче на прикладі її виконання з посиланнями на креслення, де зображені: - на фіг. 1 - обмотка трансформатора, що намотана на магнітопровід трансформатора (показана частина магнітопроводу); - на фіг. 2 - осцилограма напруги та струму. На фіг. 1 представлені магнітопровід 1 трансформатора, на якому намотана обмотка 2, що складається з паралельних витків струмопроводу 3 та струмопроводу 4. На фіг. 2 представлені осцилограми напруги і струму, причому пунктирною лінією показана осцилограма до удосконалення обмотки (найближчий аналог), а суцільний - осцилограма, отримана при використанні удосконаленої обмотки, причому осцилограма вдосконаленою обмотки містить полку (перетікання електромагнітної енергії між паралельними токопроводами, що мають різну кількість витків). При використанні даної обмотки в зварювальному трансформаторі були проведені вимірювання напруги і струму і знята їх осцилограма (фіг. 2). Причому при напрузі холостого ходу 33-35 В дуга горить стійко (як раніше при 60 В) і не рветься. Це підтверджується осцилограмою, де видно, що при переході через нуль, після полки 3, напруга і струм збільшуються швидше. Використання даної обмотки в трансформаторах, поряд зі збільшенням коефіцієнта трансформації приблизно на третину, дозволить застосовувати зварювальні трансформатори з більш безпечною зварювальною напругою холостого ходу (33-35 В), економити досить значну кількість електроенергії, зменшуючи її втрати, навіть при передачі її по проводах, а сама електроенергія буде якіснішою (через меншу кількість гармонік). Причому, провівши нескладний ремонт в головних трансформаторах або автотрансформаторах гідроелектростанцій, теплоелектростанцій і атомних електростанцій шляхом відмотування хоча б одного витка з будь-якої обмотки, намотаної паралельними проводами, дозволить на всіх знижуючих автотрансформаторах підстанцій регулятори напруги (РПН) відразу ставити на мінімальне положення, а третю частину вторинної обмотки всіх зварювальних трансформаторів та трансформаторів сталеплавильних та електродугових печей, що живляться від них, видаляти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Обмотка трансформатора, яка містить як мінімум два паралельних струмопроводи, яка відрізняється тим, що щонайменше один струмопровід має хоча б на один виток менше. 1 UA 71745 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
