Посівна секція
Номер патенту: 17212
Опубліковано: 15.09.2006
Автори: Сисолін Петро Васильович, Свірень Микола Олександрович, Сисоліна Ірина Петрівна, Лісовий Іван Олександрович
Формула / Реферат
1. Посівна секція, яка складається з бункера для насіння, висівного апарату, насіннєвого сошника, тукового сошника, загортачів, прикочувальних котків, чотириланкової підвіски, яка відрізняється тим, що попереду насіннєвого сошника встановлено туковий сошник у вигляді підживлюючого ножа, який складається з стояка, до якого закріплено долото, а за ним глуха площадка з формуючим виступом та лійка, а у лобовій частині стояка закріплено ніж, перед яким встановлено зубчастий диск-очисник.
2. Посівна секція за п. 1, яка відрізняється тим, що глуха площадка закріплена до стояка вище різальної частини долота, а формуючий виступ її спрямовано у бік борозни.
3. Посівна секція за пп. 1, 2, яка відрізняється тим, що формуючий виступ глухої площадки розташовано за стояком під лійкою.
4. Посівна секція за пп. 1, 2, яка відрізняється тим, що в пазу лобової частини стояка закріплено ніж, різальна частина якого виступає уперед від лобової поверхні стояка.
5. Посівна секція за п. 1, яка відрізняється тим, що зуби зубчастого диска-очисника відігнуті на гострий кут почергово у різні боки від площини диска.
6. Посівна секція за п. 1, яка відрізняється тим, що повідок зубчастого диска-очисника закріплено жорстко до повідка механізму навішування посівної секції до рами сівалки з можливістю зміни їх взаєморозташування.
7. Посівна секція за п. 1, яка відрізняється тим, що насіннєвий сошник встановлено дещо збоку відносно сліду тукового сошника.
Текст

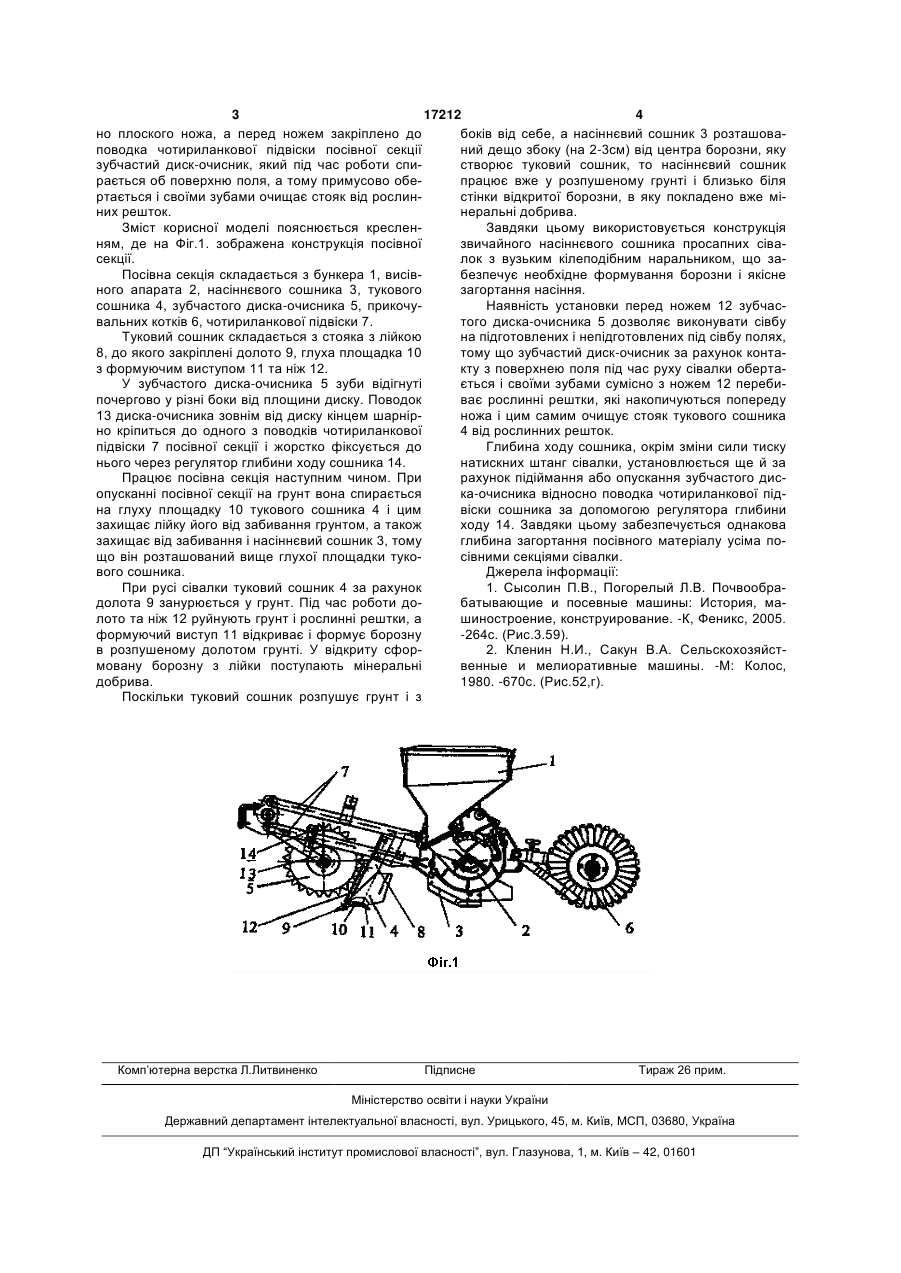

1. Посівна секція, яка складається з бункера для насіння, висівного апарату, насіннєвого сошника, тукового сошника, загортачів, прикочувальних котків, чотириланкової підвіски, яка відрізняється тим, що попереду насіннєвого сошника встановлено туковий сошник у вигляді підживлюючого ножа, який складається з стояка, до якого закріплено долото, а за ним глуха площадка з формуючим виступом та лійка, а у лобовій частині стояка закріплено ніж, перед яким встановлено зубчастий диск-очисник. 2. Посівна секція за п. 1, яка відрізняється тим, що глуха площадка закріплена до стояка вище U 1 3 17212 4 но плоского ножа, а перед ножем закріплено до боків від себе, а насіннєвий сошник 3 розташоваповодка чотириланкової підвіски посівної секції ний дещо збоку (на 2-3см) від центра борозни, яку зубчастий диск-очисник, який під час роботи спистворює туковий сошник, то насіннєвий сошник рається об поверхню поля, а тому примусово обепрацює вже у розпушеному грунті і близько біля ртається і своїми зубами очищає стояк від рослинстінки відкритої борозни, в яку покладено вже міних решток. неральні добрива. Зміст корисної моделі пояснюється кресленЗавдяки цьому використовується конструкція ням, де на Фіг.1. зображена конструкція посівної звичайного насіннєвого сошника просапних сівасекції. лок з вузьким кілеподібним наральником, що заПосівна секція складається з бункера 1, висівбезпечує необхідне формування борозни і якісне ного апарата 2, насіннєвого сошника 3, тукового загортання насіння. сошника 4, зубчастого диска-очисника 5, прикочуНаявність установки перед ножем 12 зубчасвальних котків 6, чотириланкової підвіски 7. того диска-очисника 5 дозволяє виконувати сівбу Туковий сошник складається з стояка з лійкою на підготовлених і непідготовлених під сівбу полях, 8, до якого закріплені долото 9, глуха площадка 10 тому що зубчастий диск-очисник за рахунок контаз формуючим виступом 11 та ніж 12. кту з поверхнею поля під час руху сівалки обертаУ зубчастого диска-очисника 5 зуби відігнуті ється і своїми зубами сумісно з ножем 12 перебипочергово у різні боки від площини диску. Поводок ває рослинні рештки, які накопичуються попереду 13 диска-очисника зовнім від диску кінцем шарнірножа і цим самим очищує стояк тукового сошника но кріпиться до одного з поводків чотириланкової 4 від рослинних решток. підвіски 7 посівної секції і жорстко фіксується до Глибина ходу сошника, окрім зміни сили тиску нього через регулятор глибини ходу сошника 14. натискних штанг сівалки, установлюється ще й за Працює посівна секція наступним чином. При рахунок підіймання або опускання зубчастого дисопусканні посівної секції на грунт вона спирається ка-очисника відносно поводка чотириланкової підна глуху площадку 10 тукового сошника 4 і цим віски сошника за допомогою регулятора глибини захищає лійку його від забивання грунтом, а також ходу 14. Завдяки цьому забезпечується однакова захищає від забивання і насіннєвий сошник 3, тому глибина загортання посівного матеріалу усіма пощо він розташований вище глухої площадки тукосівними секціями сівалки. вого сошника. Джерела інформації: При русі сівалки туковий сошник 4 за рахунок 1. Сысолин П.В., Погорелый Л.В. Почвообрадолота 9 занурюється у грунт. Під час роботи добатывающие и посевные машины: История, малото та ніж 12 руйнують грунт і рослинні рештки, а шиностроение, конструирование. -К, Феникс, 2005. формуючий виступ 11 відкриває і формує борозну -264с. (Рис.3.59). в розпушеному долотом грунті. У відкриту сфор2. Кленин Н.И., Сакун В.А. Сельскохозяйстмовану борозну з лійки поступають мінеральні венные и мелиоративные машины. -М: Колос, добрива. 1980. -670с. (Рис.52,г). Поскільки туковий сошник розпушує грунт і з Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSowing section
Автори англійськоюSysolin Petro Vasyliovych, Sviren Mykola Oleksandrovych, Lisovyi Ivan Oleksandrovych, Sysolina Iryna Petrivna
Назва патенту російськоюПосевная секция
Автори російськоюСысолин Петр Васильевич, Свирень Николай Александрович, Лисовый Иван Александрович, Сисолина Ирина Петровна
МПК / Мітки
МПК: A01C 7/00
