Пневматичний насос заміщення

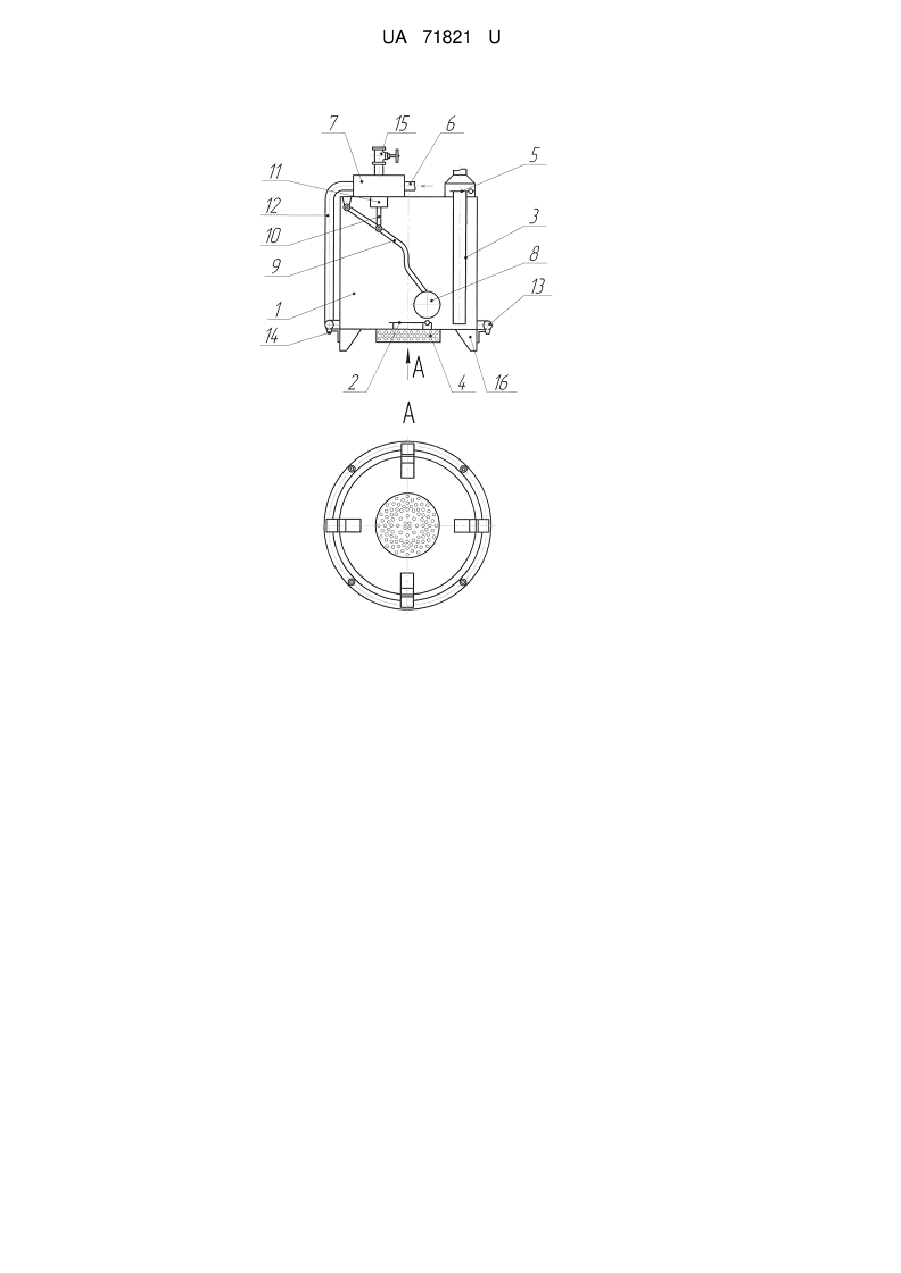

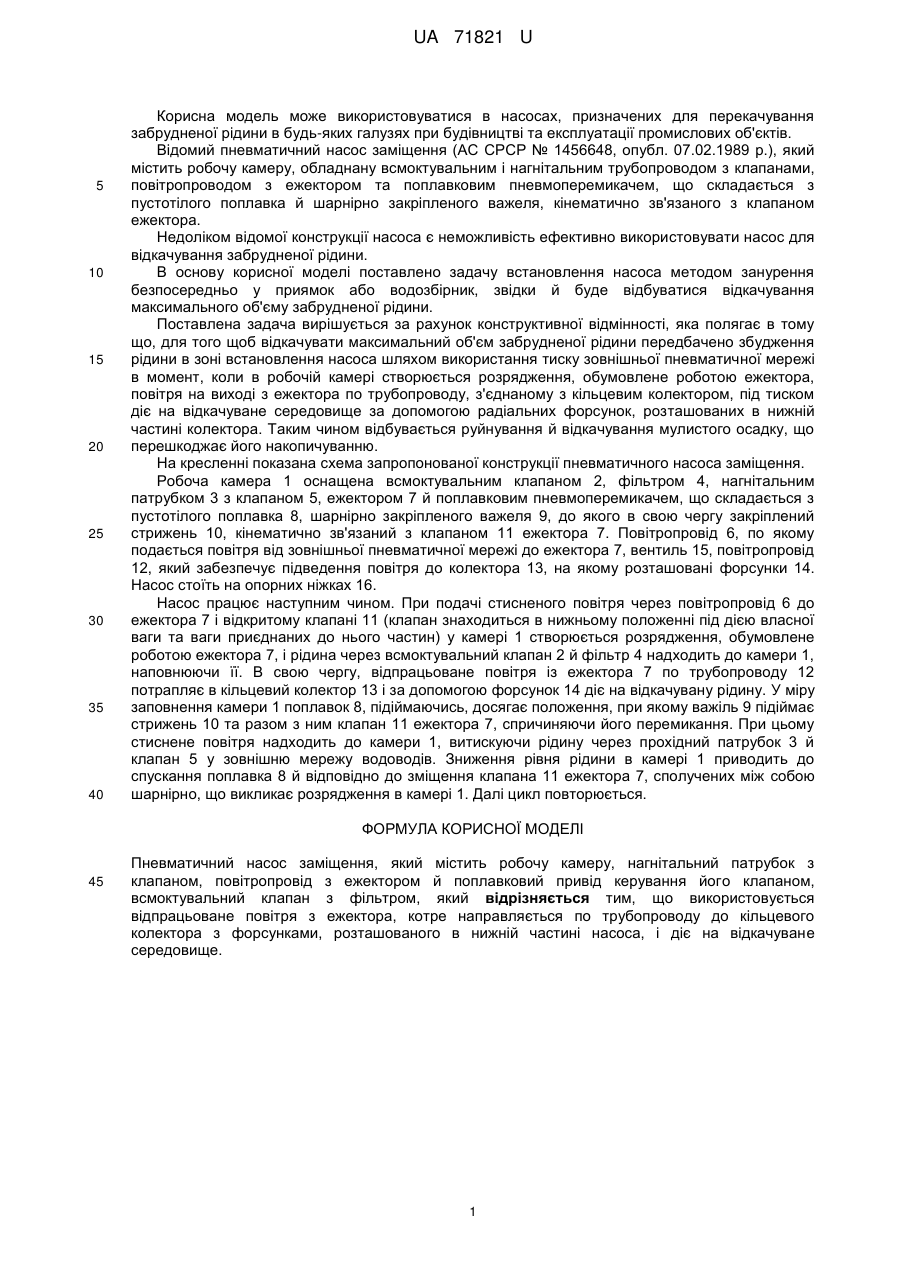

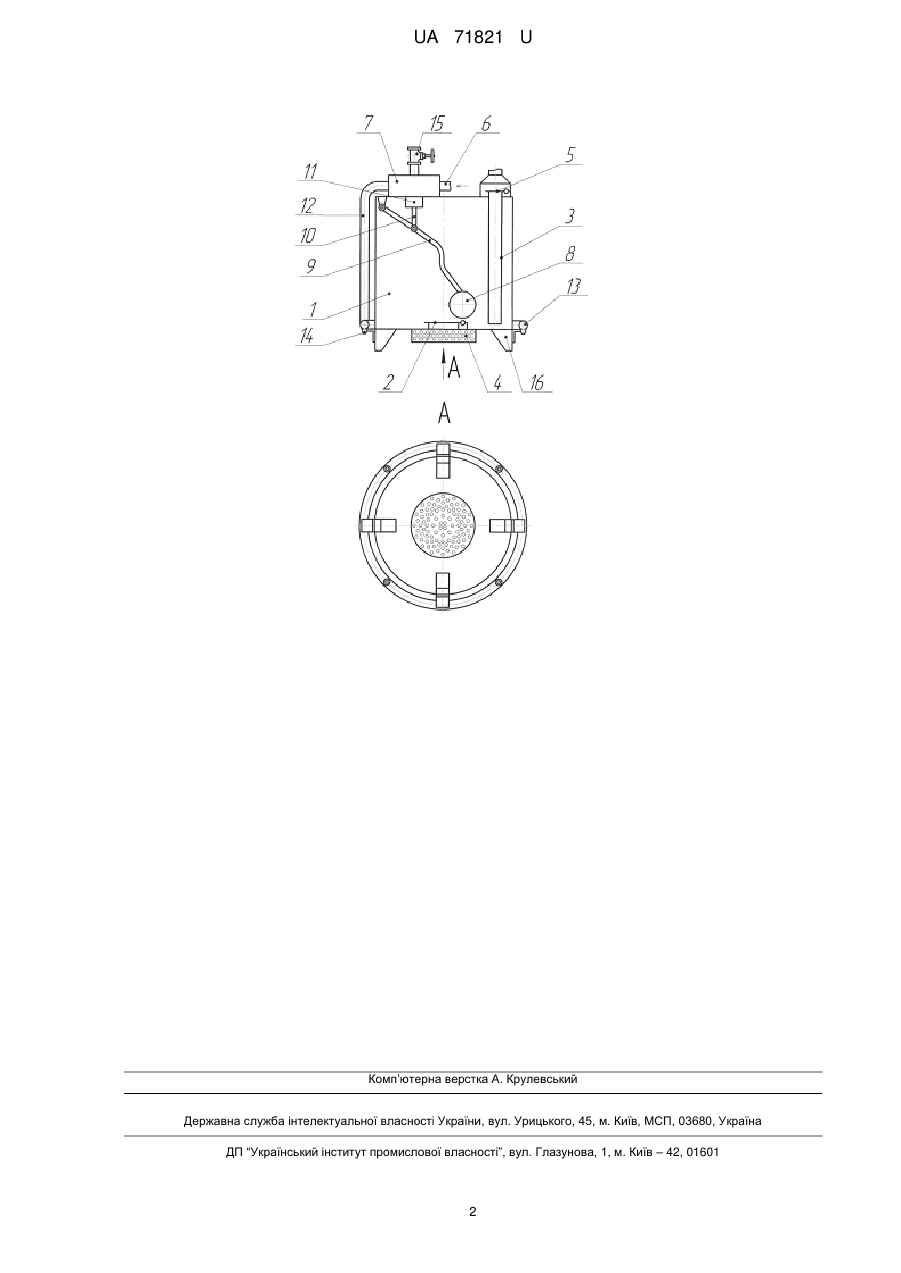

Реферат: Пневматичний насос заміщення містить робочу камеру, нагнітальний патрубок з клапаном, повітропровід з ежектором, поплавковий привід керування клапаном, всмоктувальний клапан з фільтром, ежектор, колектор з форсунками. UA 71821 U (12) UA 71821 U UA 71821 U 5 10 15 20 25 30 35 40 Корисна модель може використовуватися в насосах, призначених для перекачування забрудненої рідини в будь-яких галузях при будівництві та експлуатації промислових об'єктів. Відомий пневматичний насос заміщення (АС СРСР № 1456648, опубл. 07.02.1989 р.), який містить робочу камеру, обладнану всмоктувальним і нагнітальним трубопроводом з клапанами, повітропроводом з ежектором та поплавковим пневмоперемикачем, що складається з пустотілого поплавка й шарнірно закріпленого важеля, кінематично зв'язаного з клапаном ежектора. Недоліком відомої конструкції насоса є неможливість ефективно використовувати насос для відкачування забрудненої рідини. В основу корисної моделі поставлено задачу встановлення насоса методом занурення безпосередньо у приямок або водозбірник, звідки й буде відбуватися відкачування максимального об'єму забрудненої рідини. Поставлена задача вирішується за рахунок конструктивної відмінності, яка полягає в тому що, для того щоб відкачувати максимальний об'єм забрудненої рідини передбачено збудження рідини в зоні встановлення насоса шляхом використання тиску зовнішньої пневматичної мережі в момент, коли в робочій камері створюється розрядження, обумовлене роботою ежектора, повітря на виході з ежектора по трубопроводу, з'єднаному з кільцевим колектором, під тиском діє на відкачуване середовище за допомогою радіальних форсунок, розташованих в нижній частині колектора. Таким чином відбувається руйнування й відкачування мулистого осадку, що перешкоджає його накопичуванню. На кресленні показана схема запропонованої конструкції пневматичного насоса заміщення. Робоча камера 1 оснащена всмоктувальним клапаном 2, фільтром 4, нагнітальним патрубком 3 з клапаном 5, ежектором 7 й поплавковим пневмоперемикачем, що складається з пустотілого поплавка 8, шарнірно закріпленого важеля 9, до якого в свою чергу закріплений стрижень 10, кінематично зв'язаний з клапаном 11 ежектора 7. Повітропровід 6, по якому подається повітря від зовнішньої пневматичної мережі до ежектора 7, вентиль 15, повітропровід 12, який забезпечує підведення повітря до колектора 13, на якому розташовані форсунки 14. Насос стоїть на опорних ніжках 16. Насос працює наступним чином. При подачі стисненого повітря через повітропровід 6 до ежектора 7 і відкритому клапані 11 (клапан знаходиться в нижньому положенні під дією власної ваги та ваги приєднаних до нього частин) у камері 1 створюється розрядження, обумовлене роботою ежектора 7, і рідина через всмоктувальний клапан 2 й фільтр 4 надходить до камери 1, наповнюючи її. В свою чергу, відпрацьоване повітря із ежектора 7 по трубопроводу 12 потрапляє в кільцевий колектор 13 і за допомогою форсунок 14 діє на відкачувану рідину. У міру заповнення камери 1 поплавок 8, підіймаючись, досягає положення, при якому важіль 9 підіймає стрижень 10 та разом з ним клапан 11 ежектора 7, спричиняючи його перемикання. При цьому стиснене повітря надходить до камери 1, витискуючи рідину через прохідний патрубок 3 й клапан 5 у зовнішню мережу водоводів. Зниження рівня рідини в камері 1 приводить до спускання поплавка 8 й відповідно до зміщення клапана 11 ежектора 7, сполучених між собою шарнірно, що викликає розрядження в камері 1. Далі цикл повторюється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пневматичний насос заміщення, який містить робочу камеру, нагнітальний патрубок з клапаном, повітропровід з ежектором й поплавковий привід керування його клапаном, всмоктувальний клапан з фільтром, який відрізняється тим, що використовується відпрацьоване повітря з ежектора, котре направляється по трубопроводу до кільцевого колектора з форсунками, розташованого в нижній частині насоса, і діє на відкачуване середовище. 1 UA 71821 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
