Дерматом для зрізування квазіповношарового аутодермотрансплантата

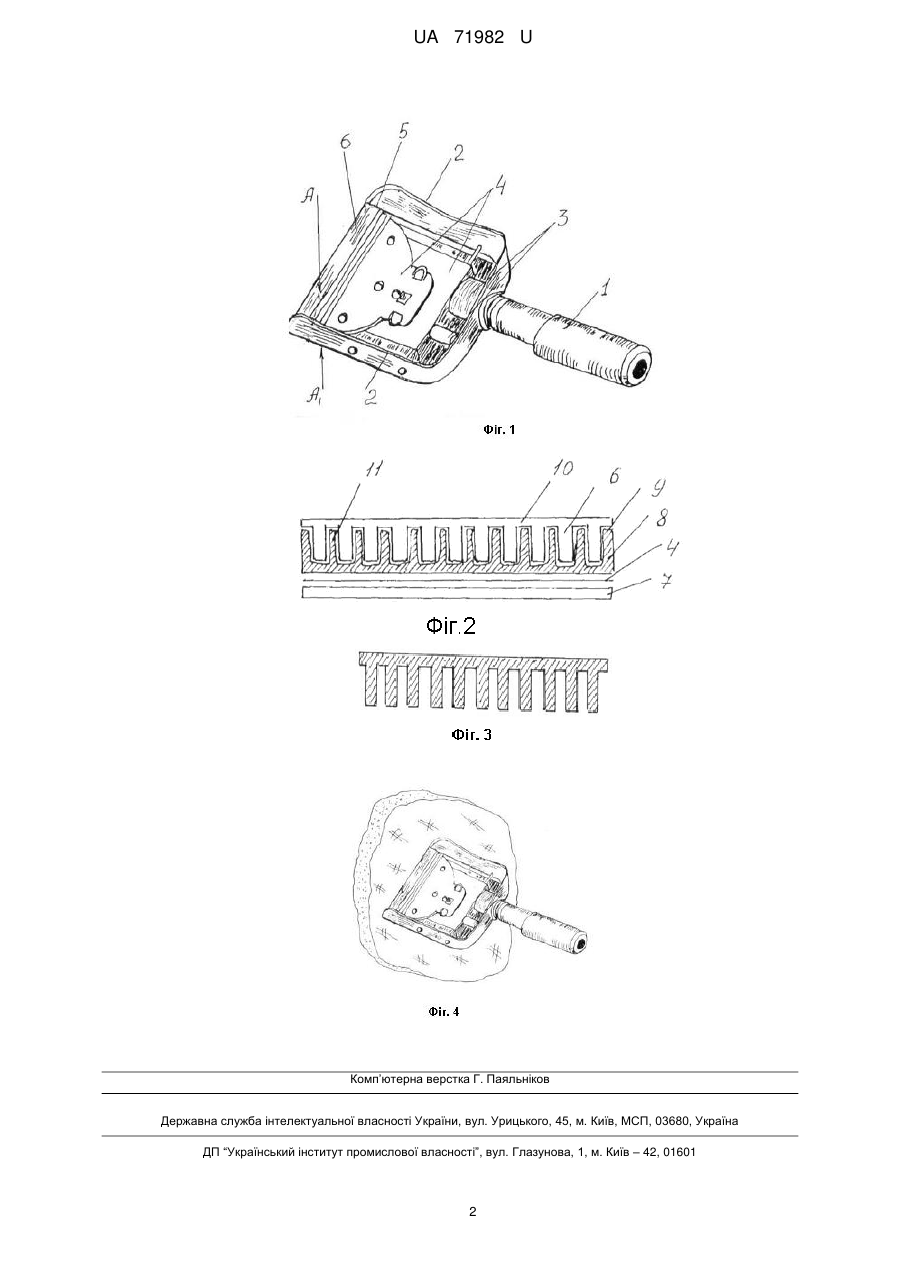

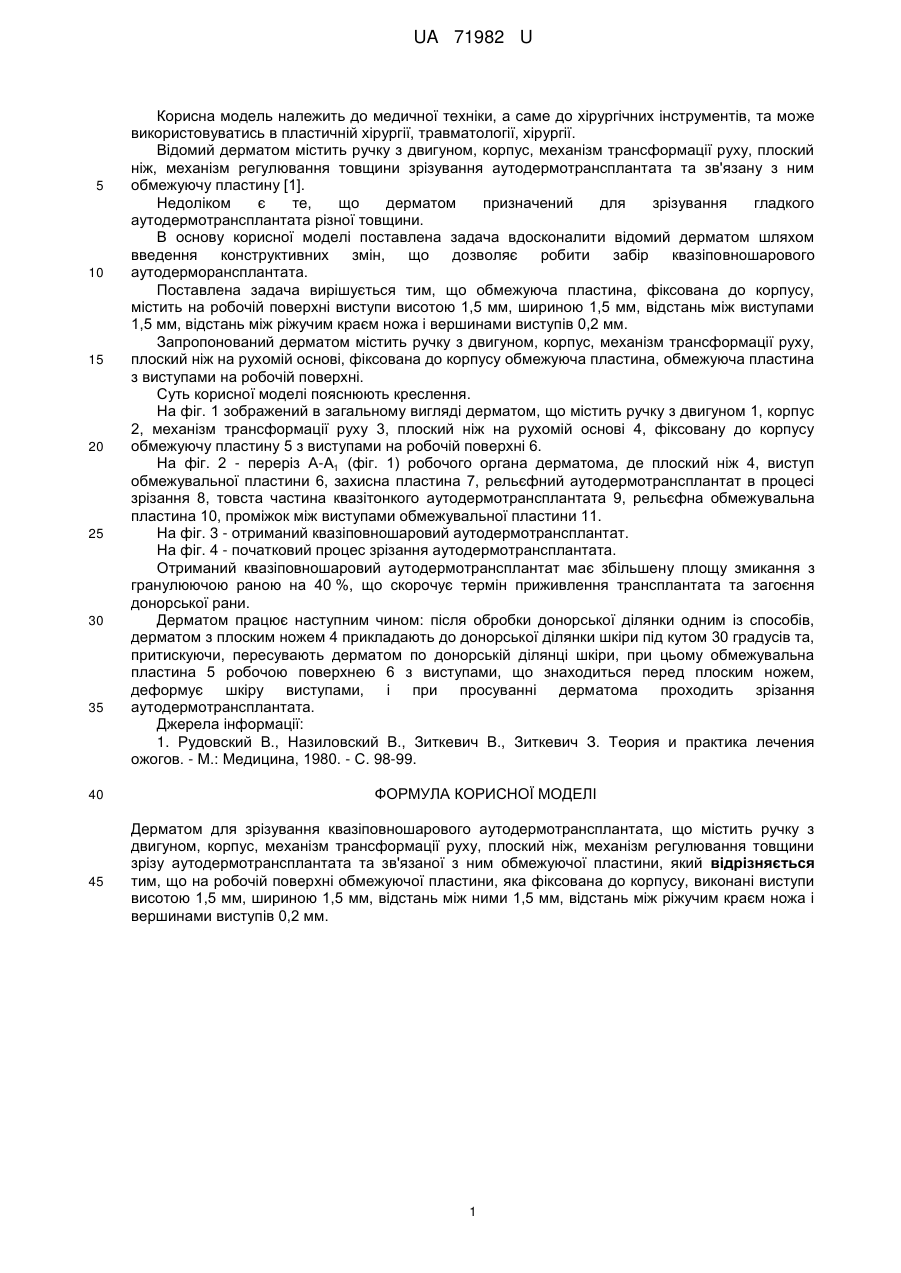

Реферат: UA 71982 U UA 71982 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж, механізм регулювання товщини зрізування аутодермотрансплантата та зв'язану з ним обмежуючу пластину [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, що дозволяє робити забір квазіповношарового аутодерморансплантата. Поставлена задача вирішується тим, що обмежуюча пластина, фіксована до корпусу, містить на робочій поверхні виступи висотою 1,5 мм, шириною 1,5 мм, відстань між виступами 1,5 мм, відстань між ріжучим краєм ножа і вершинами виступів 0,2 мм. Запропонований дерматом містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж на рухомій основі, фіксована до корпусу обмежуюча пластина, обмежуюча пластина з виступами на робочій поверхні. Суть корисної моделі пояснюють креслення. На фіг. 1 зображений в загальному вигляді дерматом, що містить ручку з двигуном 1, корпус 2, механізм трансформації руху 3, плоский ніж на рухомій основі 4, фіксовану до корпусу обмежуючу пластину 5 з виступами на робочій поверхні 6. На фіг. 2 - переріз А-А1 (фіг. 1) робочого органа дерматома, де плоский ніж 4, виступ обмежувальної пластини 6, захисна пластина 7, рельєфний аутодермотрансплантат в процесі зрізання 8, товста частина квазітонкого аутодермотрансплантата 9, рельєфна обмежувальна пластина 10, проміжок між виступами обмежувальної пластини 11. На фіг. 3 - отриманий квазіповношаровий аутодермотрансплантат. На фіг. 4 - початковий процес зрізання аутодермотрансплантата. Отриманий квазіповношаровий аутодермотрансплантат має збільшену площу змикання з гранулюючою раною на 40 %, що скорочує термін приживлення трансплантата та загоєння донорської рани. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, дерматом з плоским ножем 4 прикладають до донорської ділянки шкіри під кутом 30 градусів та, притискуючи, пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина 5 робочою поверхнею 6 з виступами, що знаходиться перед плоским ножем, деформує шкіру виступами, і при просуванні дерматома проходить зрізання аутодермотрансплантата. Джерела інформації: 1. Рудовский В., Назиловский В., Зиткевич В., Зиткевич З. Теория и практика лечения ожогов. - М.: Медицина, 1980. - С. 98-99. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом для зрізування квазіповношарового аутодермотрансплантата, що містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що на робочій поверхні обмежуючої пластини, яка фіксована до корпусу, виконані виступи висотою 1,5 мм, шириною 1,5 мм, відстань між ними 1,5 мм, відстань між ріжучим краєм ножа і вершинами виступів 0,2 мм. 1 UA 71982 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
