Медогонка

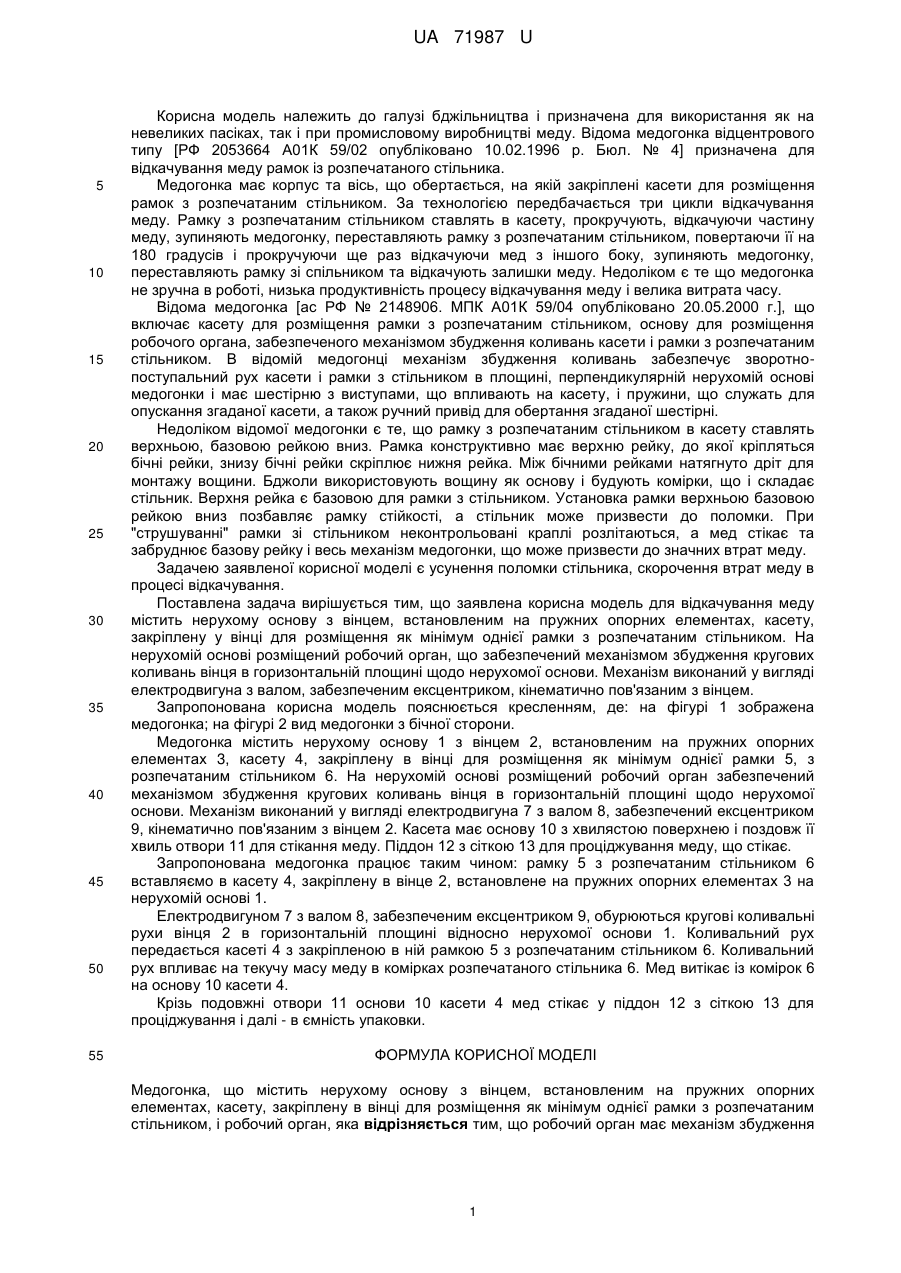

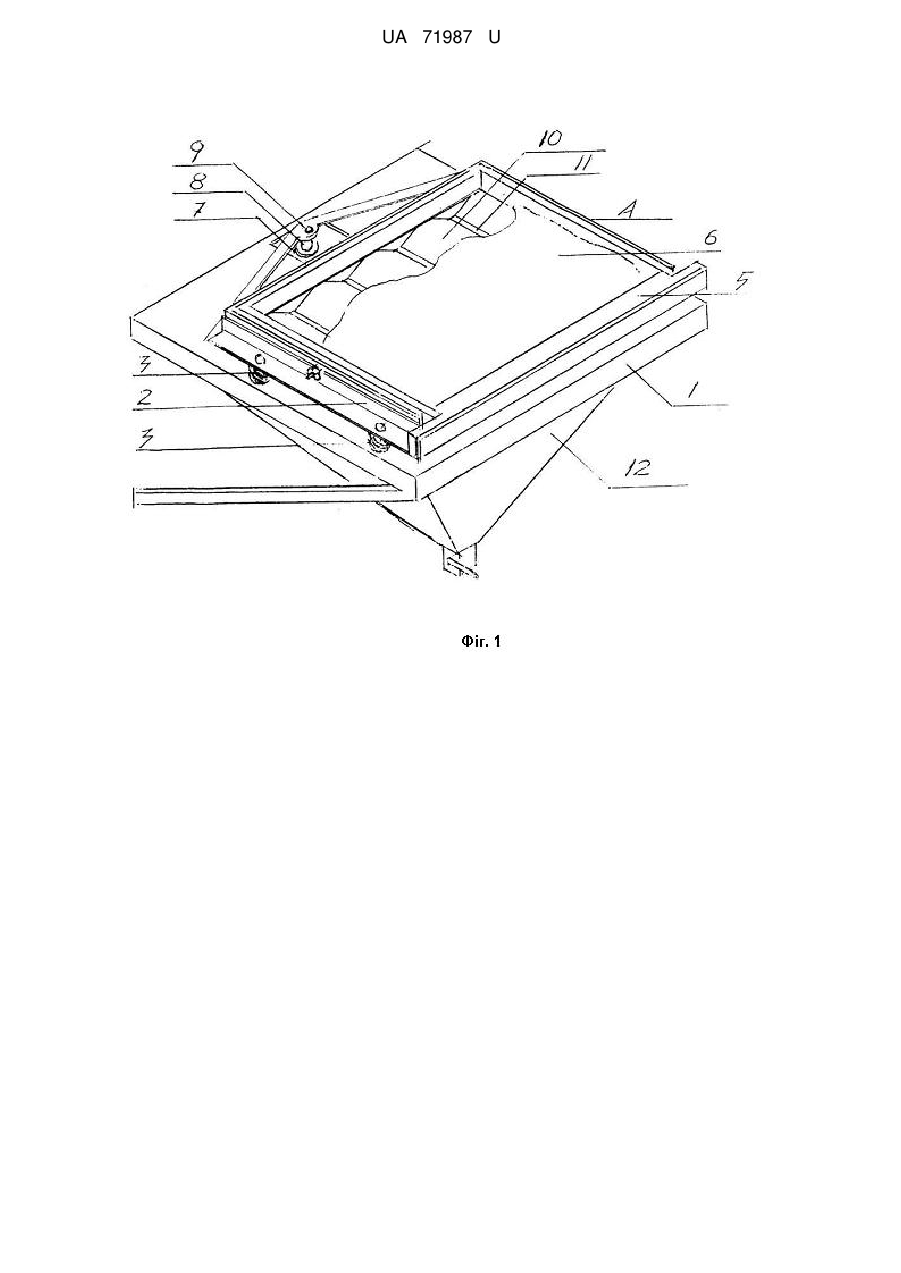

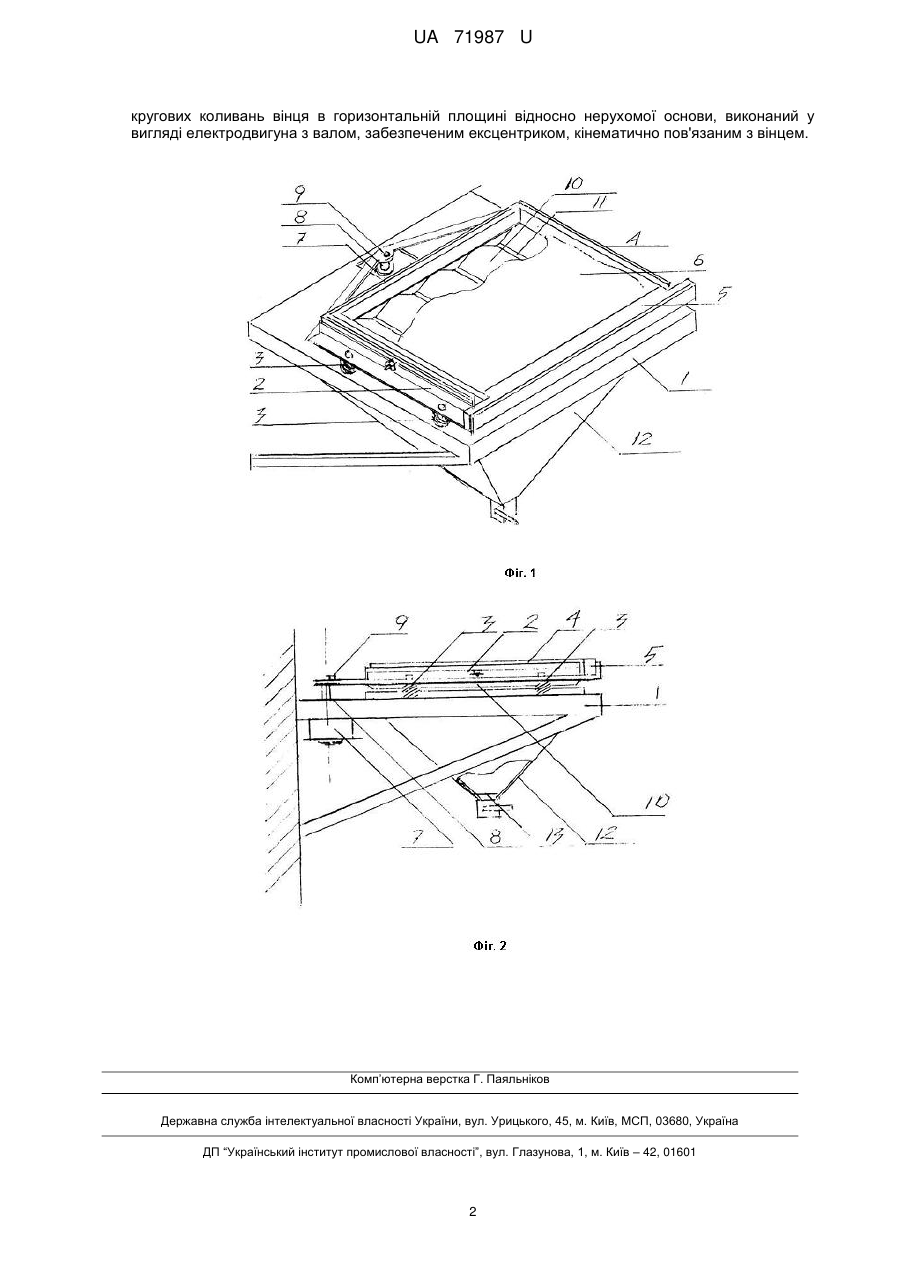

Реферат: UA 71987 U UA 71987 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі бджільництва і призначена для використання як на невеликих пасіках, так і при промисловому виробництві меду. Відома медогонка відцентрового типу [РФ 2053664 А01К 59/02 опубліковано 10.02.1996 р. Бюл. № 4] призначена для відкачування меду рамок із розпечатаного стільника. Медогонка має корпус та вісь, що обертається, на якій закріплені касети для розміщення рамок з розпечатаним стільником. За технологією передбачається три цикли відкачування меду. Рамку з розпечатаним стільником ставлять в касету, прокручують, відкачуючи частину меду, зупиняють медогонку, переставляють рамку з розпечатаним стільником, повертаючи її на 180 градусів і прокручуючи ще раз відкачуючи мед з іншого боку, зупиняють медогонку, переставляють рамку зі спільником та відкачують залишки меду. Недоліком є те що медогонка не зручна в роботі, низька продуктивність процесу відкачування меду і велика витрата часу. Відома медогонка [ас РФ № 2148906. МПК А01К 59/04 опубліковано 20.05.2000 г.], що включає касету для розміщення рамки з розпечатаним стільником, основу для розміщення робочого органа, забезпеченого механізмом збудження коливань касети і рамки з розпечатаним стільником. В відомій медогонці механізм збудження коливань забезпечує зворотнопоступальний рух касети і рамки з стільником в площині, перпендикулярній нерухомій основі медогонки і має шестірню з виступами, що впливають на касету, і пружини, що служать для опускання згаданої касети, а також ручний привід для обертання згаданої шестірні. Недоліком відомої медогонки є те, що рамку з розпечатаним стільником в касету ставлять верхньою, базовою рейкою вниз. Рамка конструктивно має верхню рейку, до якої кріпляться бічні рейки, знизу бічні рейки скріплює нижня рейка. Між бічними рейками натягнуто дріт для монтажу вощини. Бджоли використовують вощину як основу і будують комірки, що і складає стільник. Верхня рейка є базовою для рамки з стільником. Установка рамки верхньою базовою рейкою вниз позбавляє рамку стійкості, а стільник може призвести до поломки. При "струшуванні" рамки зі стільником неконтрольовані краплі розлітаються, а мед стікає та забруднює базову рейку і весь механізм медогонки, що може призвести до значних втрат меду. Задачею заявленої корисної моделі є усунення поломки стільника, скорочення втрат меду в процесі відкачування. Поставлена задача вирішується тим, що заявлена корисна модель для відкачування меду містить нерухому основу з вінцем, встановленим на пружних опорних елементах, касету, закріплену у вінці для розміщення як мінімум однієї рамки з розпечатаним стільником. На нерухомій основі розміщений робочий орган, що забезпечений механізмом збудження кругових коливань вінця в горизонтальній площині щодо нерухомої основи. Механізм виконаний у вигляді електродвигуна з валом, забезпеченим ексцентриком, кінематично пов'язаним з вінцем. Запропонована корисна модель пояснюється кресленням, де: на фігурі 1 зображена медогонка; на фігурі 2 вид медогонки з бічної сторони. Медогонка містить нерухому основу 1 з вінцем 2, встановленим на пружних опорних елементах 3, касету 4, закріплену в вінці для розміщення як мінімум однієї рамки 5, з розпечатаним стільником 6. На нерухомій основі розміщений робочий орган забезпечений механізмом збудження кругових коливань вінця в горизонтальній площині щодо нерухомої основи. Механізм виконаний у вигляді електродвигуна 7 з валом 8, забезпечений ексцентриком 9, кінематично пов'язаним з вінцем 2. Касета має основу 10 з хвилястою поверхнею і поздовж її хвиль отвори 11 для стікання меду. Піддон 12 з сіткою 13 для проціджування меду, що стікає. Запропонована медогонка працює таким чином: рамку 5 з розпечатаним стільником 6 вставляємо в касету 4, закріплену в вінце 2, встановлене на пружних опорних елементах 3 на нерухомій основі 1. Електродвигуном 7 з валом 8, забезпеченим ексцентриком 9, обурюються кругові коливальні рухи вінця 2 в горизонтальній площині відносно нерухомої основи 1. Коливальний рух передається касеті 4 з закріпленою в ній рамкою 5 з розпечатаним стільником 6. Коливальний рух впливає на текучу масу меду в комірках розпечатаного стільника 6. Мед витікає із комірок 6 на основу 10 касети 4. Крізь подовжні отвори 11 основи 10 касети 4 мед стікає у піддон 12 з сіткою 13 для проціджування і далі - в ємність упаковки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Медогонка, що містить нерухому основу з вінцем, встановленим на пружних опорних елементах, касету, закріплену в вінці для розміщення як мінімум однієї рамки з розпечатаним стільником, і робочий орган, яка відрізняється тим, що робочий орган має механізм збудження 1 UA 71987 U кругових коливань вінця в горизонтальній площині відносно нерухомої основи, виконаний у вигляді електродвигуна з валом, забезпеченим ексцентриком, кінематично пов'язаним з вінцем. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
