Пневморешітний сепаратор

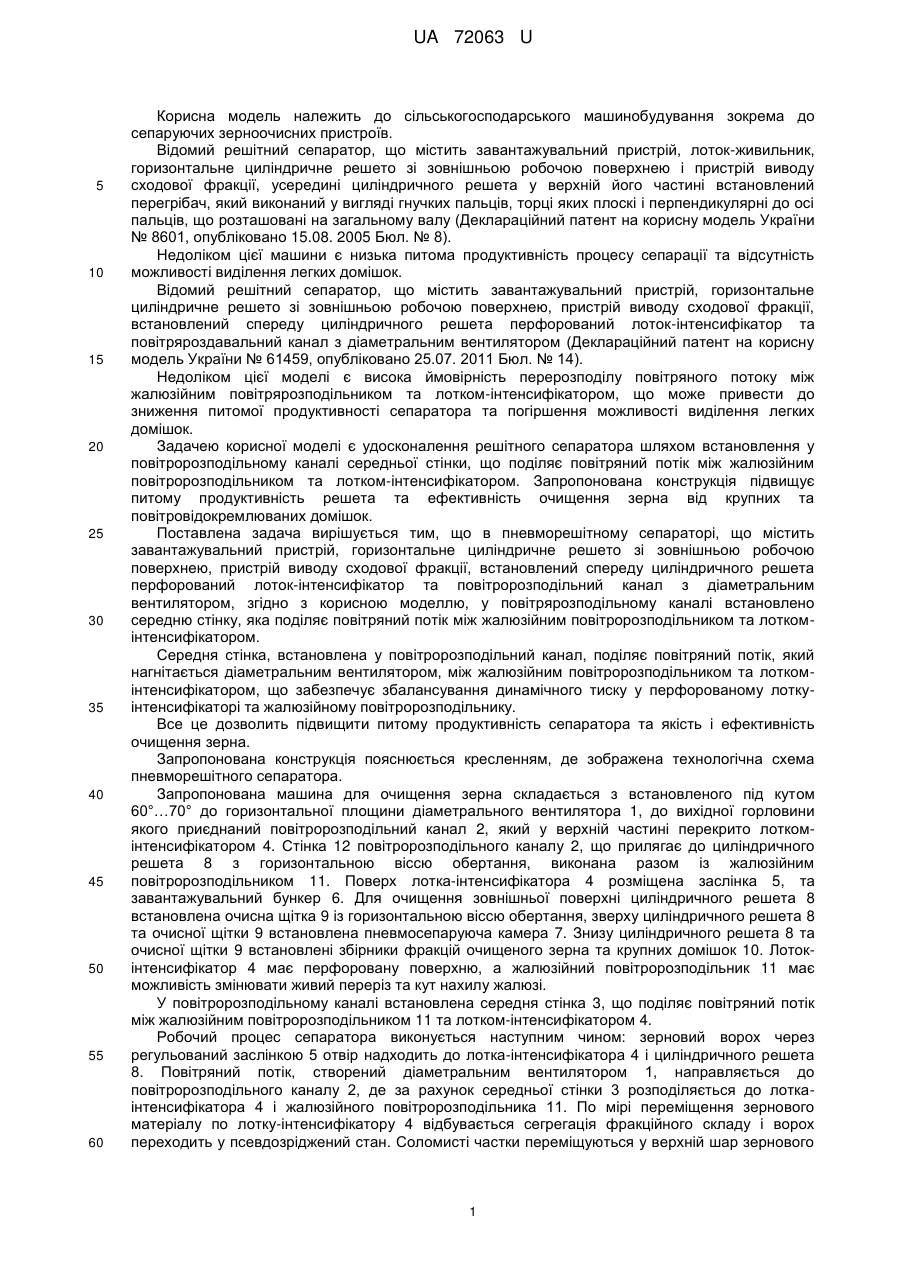

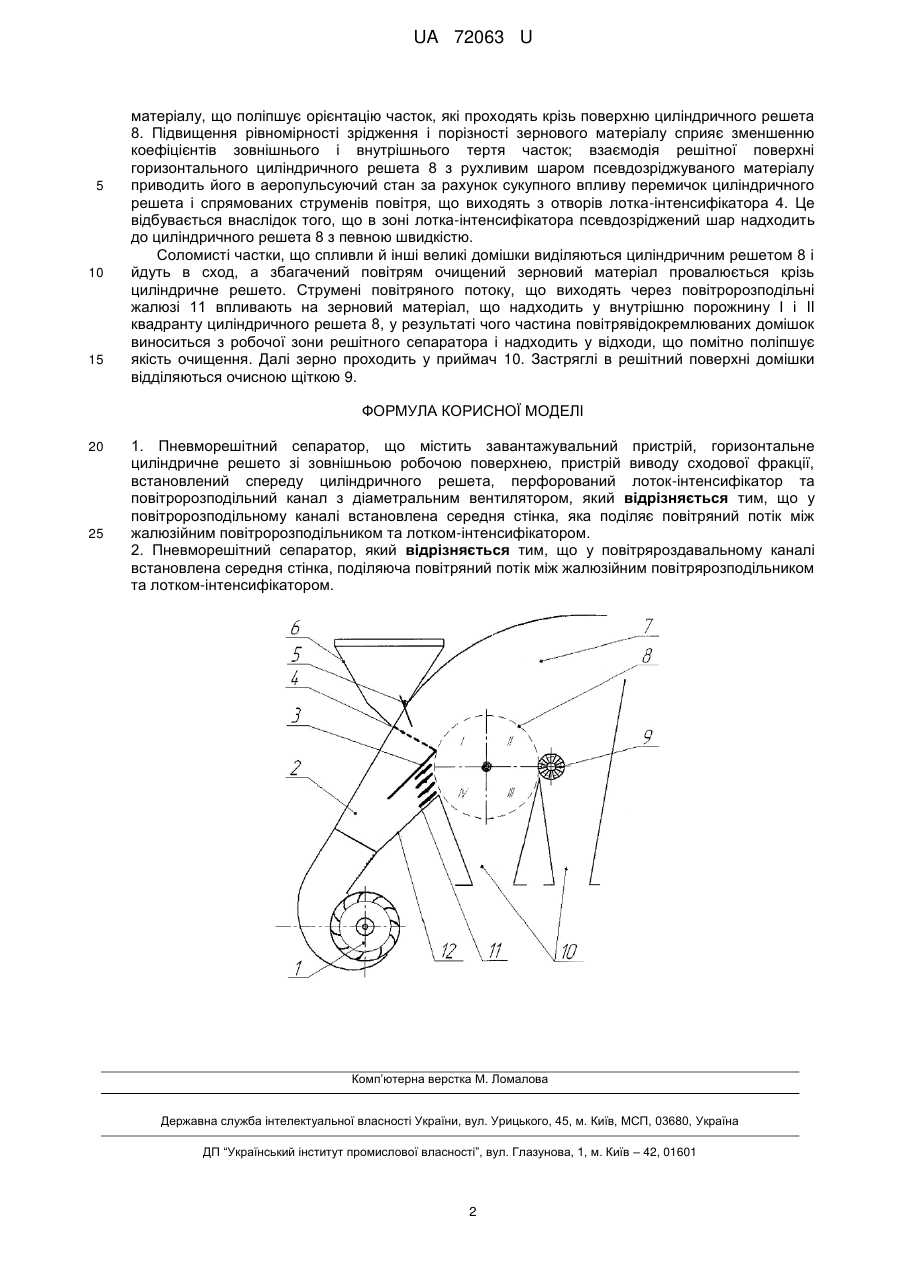

Реферат: UA 72063 U UA 72063 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування зокрема до сепаруючих зерноочисних пристроїв. Відомий решітний сепаратор, що містить завантажувальний пристрій, лоток-живильник, горизонтальне циліндричне решето зі зовнішньою робочою поверхнею і пристрій виводу сходової фракції, усередині циліндричного решета у верхній його частині встановлений перегрібач, який виконаний у вигляді гнучких пальців, торці яких плоскі і перпендикулярні до осі пальців, що розташовані на загальному валу (Деклараційний патент на корисну модель України № 8601, опубліковано 15.08. 2005 Бюл. № 8). Недоліком цієї машини є низька питома продуктивність процесу сепарації та відсутність можливості виділення легких домішок. Відомий решітний сепаратор, що містить завантажувальний пристрій, горизонтальне циліндричне решето зі зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета перфорований лоток-інтенсифікатор та повітряроздавальний канал з діаметральним вентилятором (Деклараційний патент на корисну модель України № 61459, опубліковано 25.07. 2011 Бюл. № 14). Недоліком цієї моделі є висока ймовірність перерозподілу повітряного потоку між жалюзійним повітрярозподільником та лотком-інтенсифікатором, що може привести до зниження питомої продуктивності сепаратора та погіршення можливості виділення легких домішок. Задачею корисної моделі є удосконалення решітного сепаратора шляхом встановлення у повітророзподільному каналі середньої стінки, що поділяє повітряний потік між жалюзійним повітророзподільником та лотком-інтенсифікатором. Запропонована конструкція підвищує питому продуктивність решета та ефективність очищення зерна від крупних та повітровідокремлюваних домішок. Поставлена задача вирішується тим, що в пневморешітному сепараторі, що містить завантажувальний пристрій, горизонтальне циліндричне решето зі зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета перфорований лоток-інтенсифікатор та повітророзподільний канал з діаметральним вентилятором, згідно з корисною моделлю, у повітрярозподільному каналі встановлено середню стінку, яка поділяє повітряний потік між жалюзійним повітророзподільником та лоткомінтенсифікатором. Середня стінка, встановлена у повітророзподільний канал, поділяє повітряний потік, який нагнітається діаметральним вентилятором, між жалюзійним повітророзподільником та лоткомінтенсифікатором, що забезпечує збалансування динамічного тиску у перфорованому лоткуінтенсифікаторі та жалюзійному повітророзподільнику. Все це дозволить підвищити питому продуктивність сепаратора та якість і ефективність очищення зерна. Запропонована конструкція пояснюється кресленням, де зображена технологічна схема пневморешітного сепаратора. Запропонована машина для очищення зерна складається з встановленого під кутом 60°…70° до горизонтальної площини діаметрального вентилятора 1, до вихідної горловини якого приєднаний повітророзподільний канал 2, який у верхній частині перекрито лоткомінтенсифікатором 4. Стінка 12 повітророзподільного каналу 2, що прилягає до циліндричного решета 8 з горизонтальною віссю обертання, виконана разом із жалюзійним повітророзподільником 11. Поверх лотка-інтенсифікатора 4 розміщена заслінка 5, та завантажувальний бункер 6. Для очищення зовнішньої поверхні циліндричного решета 8 встановлена очисна щітка 9 із горизонтальною віссю обертання, зверху циліндричного решета 8 та очисної щітки 9 встановлена пневмосепаруюча камера 7. Знизу циліндричного решета 8 та очисної щітки 9 встановлені збірники фракцій очищеного зерна та крупних домішок 10. Лотокінтенсифікатор 4 має перфоровану поверхню, а жалюзійний повітророзподільник 11 має можливість змінювати живий переріз та кут нахилу жалюзі. У повітророзподільному каналі встановлена середня стінка 3, що поділяє повітряний потік між жалюзійним повітророзподільником 11 та лотком-інтенсифікатором 4. Робочий процес сепаратора виконується наступним чином: зерновий ворох через регульований заслінкою 5 отвір надходить до лотка-інтенсифікатора 4 і циліндричного решета 8. Повітряний потік, створений діаметральним вентилятором 1, направляється до повітророзподільного каналу 2, де за рахунок середньої стінки 3 розподіляється до лоткаінтенсифікатора 4 і жалюзійного повітророзподільника 11. По мірі переміщення зернового матеріалу по лотку-інтенсифікатору 4 відбувається сегрегація фракційного складу і ворох переходить у псевдозріджений стан. Соломисті частки переміщуються у верхній шар зернового 1 UA 72063 U 5 10 15 матеріалу, що поліпшує орієнтацію часток, які проходять крізь поверхню циліндричного решета 8. Підвищення рівномірності зрідження і порізності зернового матеріалу сприяє зменшенню коефіцієнтів зовнішнього і внутрішнього тертя часток; взаємодія решітної поверхні горизонтального циліндричного решета 8 з рухливим шаром псевдозріджуваного матеріалу приводить його в аеропульсуючий стан за рахунок сукупного впливу перемичок циліндричного решета і спрямованих струменів повітря, що виходять з отворів лотка-інтенсифікатора 4. Це відбувається внаслідок того, що в зоні лотка-інтенсифікатора псевдозріджений шар надходить до циліндричного решета 8 з певною швидкістю. Соломисті частки, що спливли й інші великі домішки виділяються циліндричним решетом 8 і йдуть в сход, а збагачений повітрям очищений зерновий матеріал провалюється крізь циліндричне решето. Струмені повітряного потоку, що виходять через повітророзподільні жалюзі 11 впливають на зерновий матеріал, що надходить у внутрішню порожнину І і II квадранту циліндричного решета 8, у результаті чого частина повітрявідокремлюваних домішок виноситься з робочої зони решітного сепаратора і надходить у відходи, що помітно поліпшує якість очищення. Далі зерно проходить у приймач 10. Застряглі в решітний поверхні домішки відділяються очисною щіткою 9. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Пневморешітний сепаратор, що містить завантажувальний пристрій, горизонтальне циліндричне решето зі зовнішньою робочою поверхнею, пристрій виводу сходової фракції, встановлений спереду циліндричного решета, перфорований лоток-інтенсифікатор та повітророзподільний канал з діаметральним вентилятором, який відрізняється тим, що у повітророзподільному каналі встановлена середня стінка, яка поділяє повітряний потік між жалюзійним повітророзподільником та лотком-інтенсифікатором. 2. Пневморешітний сепаратор, який відрізняється тим, що у повітряроздавальному каналі встановлена середня стінка, поділяюча повітряний потік між жалюзійним повітрярозподільником та лотком-інтенсифікатором. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
