Номер патенту: 48837

Опубліковано: 12.04.2010

Автор: Малюта Сергій Іванович

Завантажити PDF файл.

Формула / Реферат

Вібраційно-відцентровий сепаратор, що містить поміщений в кожух вібровідцентровий секційний решітний барабан, над яким розміщений пристрій для завантаження, пневмосепаруючий пристрій, очищувачі решіт та приводи, який відрізняється тим, що кожна з секцій решітного барабана оснащена двома розміщеними в діаметральній площині та зміщеними один відносно іншого по висоті очищувачами.

Текст

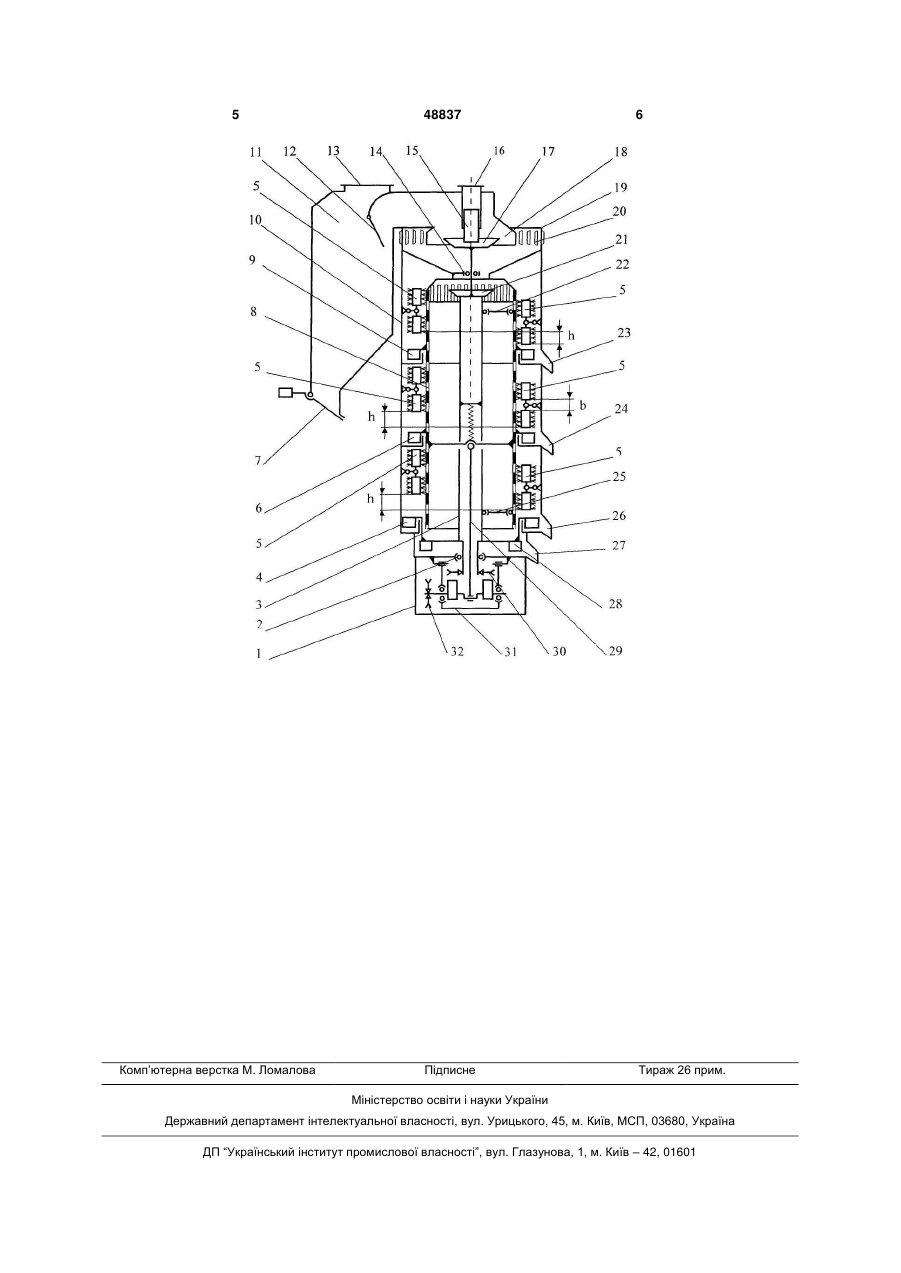

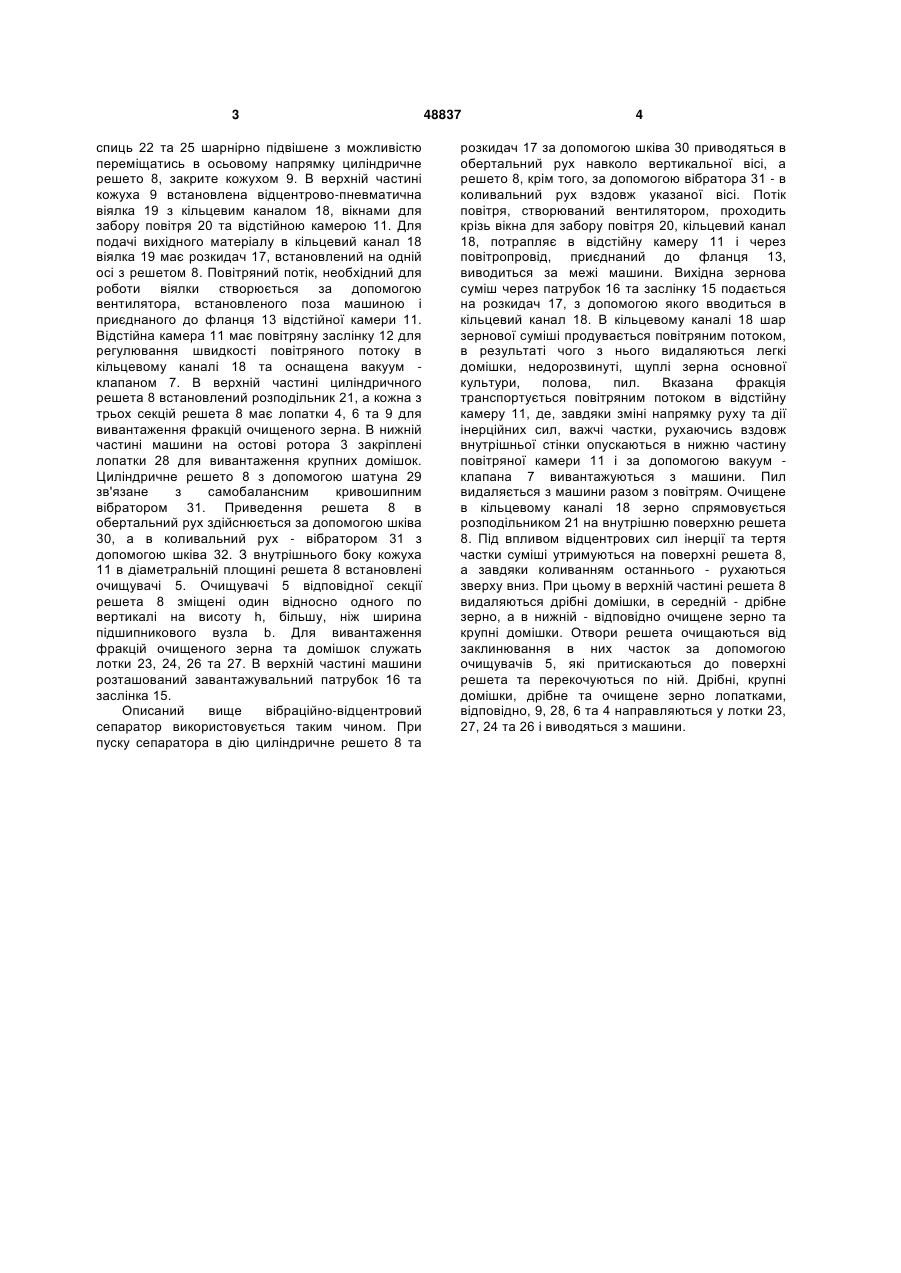

Вібраційно-відцентровий сепаратор, що містить поміщений в кожух вібровідцентровий 3 спиць 22 та 25 шарнірно підвішене з можливістю переміщатись в осьовому напрямку циліндричне решето 8, закрите кожухом 9. В верхній частині кожуха 9 встановлена відцентрово-пневматична віялка 19 з кільцевим каналом 18, вікнами для забору повітря 20 та відстійною камерою 11. Для подачі вихідного матеріалу в кільцевий канал 18 віялка 19 має розкидач 17, встановлений на одній осі з решетом 8. Повітряний потік, необхідний для роботи віялки створюється за допомогою вентилятора, встановленого поза машиною і приєднаного до фланця 13 відстійної камери 11. Відстійна камера 11 має повітряну заслінку 12 для регулювання швидкості повітряного потоку в кільцевому каналі 18 та оснащена вакуум клапаном 7. В верхній частині циліндричного решета 8 встановлений розподільник 21, а кожна з трьох секцій решета 8 має лопатки 4, 6 та 9 для вивантаження фракцій очищеного зерна. В нижній частині машини на остові ротора 3 закріплені лопатки 28 для вивантаження крупних домішок. Циліндричне решето 8 з допомогою шатуна 29 зв'язане з самобалансним кривошипним вібратором 31. Приведення решета 8 в обертальний рух здійснюється за допомогою шківа 30, а в коливальний рух - вібратором 31 з допомогою шківа 32. З внутрішнього боку кожуха 11 в діаметральній площині решета 8 встановлені очищувачі 5. Очищувачі 5 відповідної секції решета 8 зміщені один відносно одного по вертикалі на висоту h, більшу, ніж ширина підшипникового вузла b. Для вивантаження фракцій очищеного зерна та домішок служать лотки 23, 24, 26 та 27. В верхній частині машини розташований завантажувальний патрубок 16 та заслінка 15. Описаний вище вібраційно-відцентровий сепаратор використовується таким чином. При пуску сепаратора в дію циліндричне решето 8 та 48837 4 розкидач 17 за допомогою шківа 30 приводяться в обертальний рух навколо вертикальної вісі, а решето 8, крім того, за допомогою вібратора 31 - в коливальний рух вздовж указаної вісі. Потік повітря, створюваний вентилятором, проходить крізь вікна для забору повітря 20, кільцевий канал 18, потрапляє в відстійну камеру 11 і через повітропровід, приєднаний до фланця 13, виводиться за межі машини. Вихідна зернова суміш через патрубок 16 та заслінку 15 подається на розкидач 17, з допомогою якого вводиться в кільцевий канал 18. В кільцевому каналі 18 шар зернової суміші продувається повітряним потоком, в результаті чого з нього видаляються легкі домішки, недорозвинуті, щуплі зерна основної культури, полова, пил. Вказана фракція транспортується повітряним потоком в відстійну камеру 11, де, завдяки зміні напрямку руху та дії інерційних сил, важчі частки, рухаючись вздовж внутрішньої стінки опускаються в нижню частину повітряної камери 11 і за допомогою вакуум клапана 7 вивантажуються з машини. Пил видаляється з машини разом з повітрям. Очищене в кільцевому каналі 18 зерно спрямовується розподільником 21 на внутрішню поверхню решета 8. Під впливом відцентрових сил інерції та тертя частки суміші утримуються на поверхні решета 8, а завдяки коливанням останнього - рухаються зверху вниз. При цьому в верхній частині решета 8 видаляються дрібні домішки, в середній - дрібне зерно, а в нижній - відповідно очищене зерно та крупні домішки. Отвори решета очищаються від заклинювання в них часток за допомогою очищувачів 5, які притискаються до поверхні решета та перекочуються по ній. Дрібні, крупні домішки, дрібне та очищене зерно лопатками, відповідно, 9, 28, 6 та 4 направляються у лотки 23, 27, 24 та 26 і виводяться з машини. 5 Комп’ютерна верстка М. Ломалова 48837 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Vibration-centrifugal separator

Автори англійською

Maliuta Serhii Ivanovych

Назва патенту російською

Вибрационно-центробежный сепаратор

Автори російською

Малюта Сергей Иванович

МПК / Мітки

МПК: B07B 1/00

Мітки: вібраційно-відцентровий, сепаратор
