Диспергатор

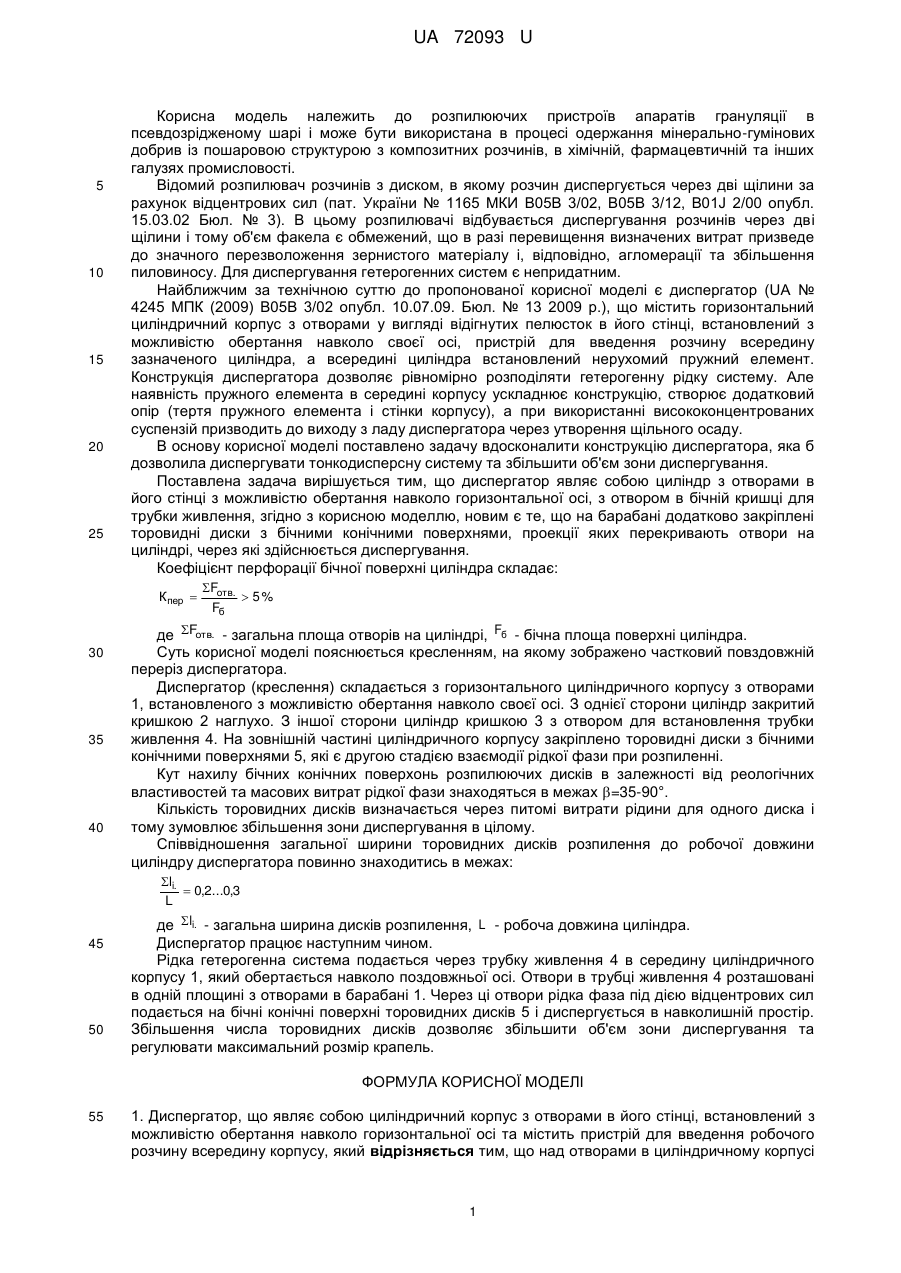

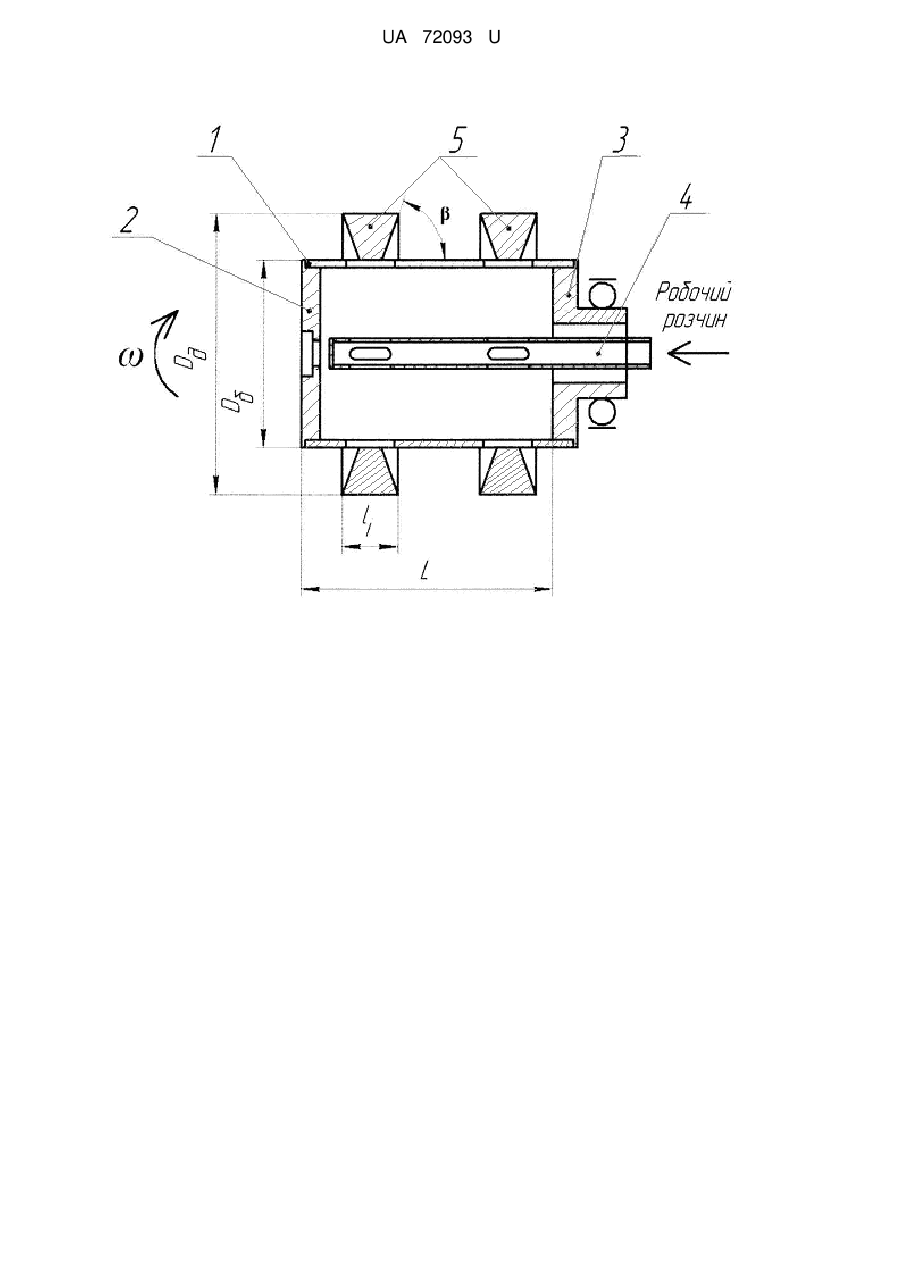

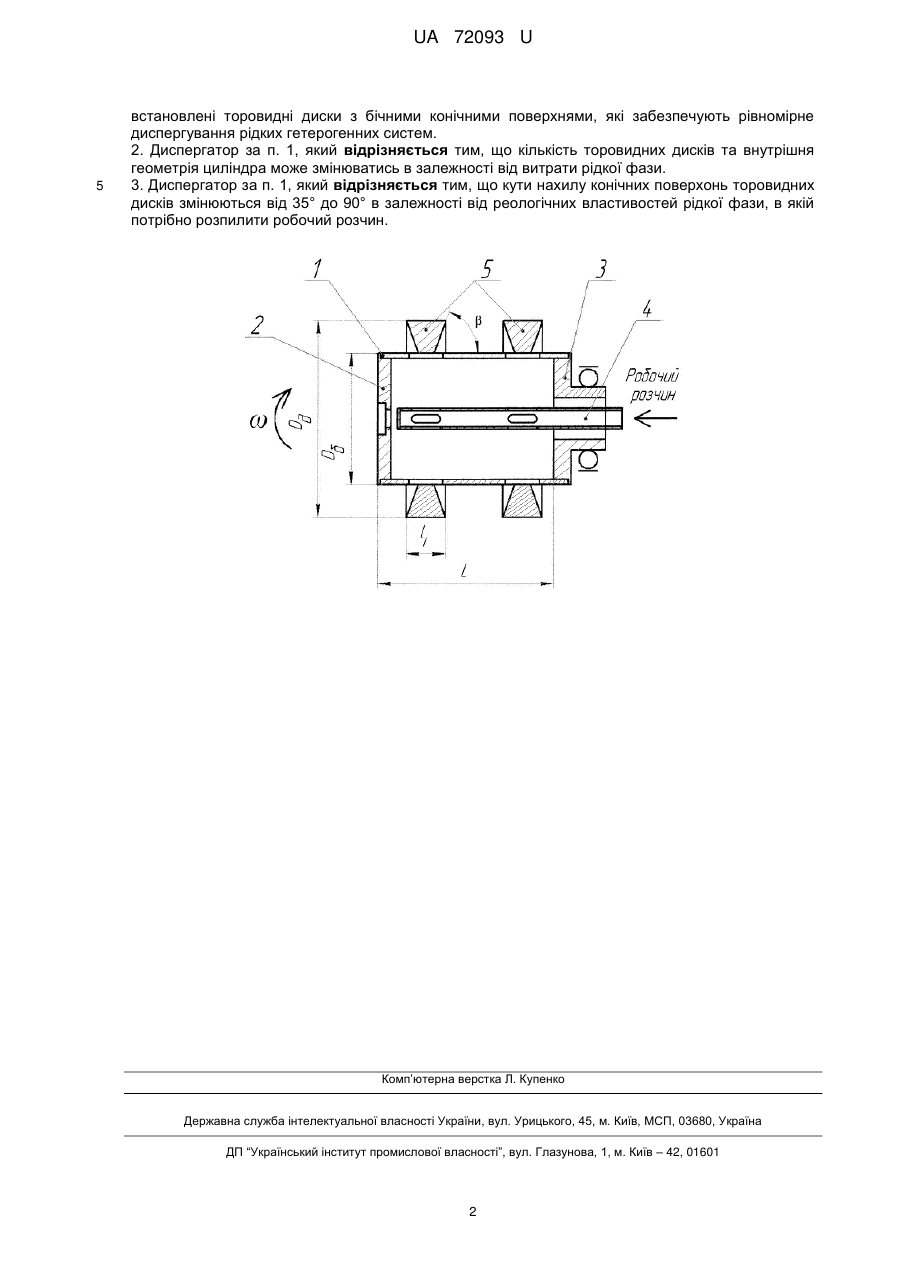

Реферат: Диспергатор являє собою циліндричний корпус з отворами в його стінці, встановлений з можливістю обертання навколо горизонтальної осі та містить пристрій для введення робочого розчину всередину корпусу. Над отворами в циліндричному корпусі встановлені торовидні диски з бічними конічними поверхнями, які забезпечують рівномірне диспергування рідких гетерогенних систем. UA 72093 U (12) UA 72093 U UA 72093 U 5 10 15 20 25 Корисна модель належить до розпилюючих пристроїв апаратів грануляції в псевдозрідженому шарі і може бути використана в процесі одержання мінерально-гумінових добрив із пошаровою структурою з композитних розчинів, в хімічній, фармацевтичній та інших галузях промисловості. Відомий розпилювач розчинів з диском, в якому розчин диспергується через дві щілини за рахунок відцентрових сил (пат. України № 1165 МКИ В05В 3/02, В05В 3/12, B01J 2/00 опубл. 15.03.02 Бюл. № 3). В цьому розпилювачі відбувається диспергування розчинів через дві щілини і тому об'єм факела є обмежений, що в разі перевищення визначених витрат призведе до значного перезволоження зернистого матеріалу і, відповідно, агломерації та збільшення пиловиносу. Для диспергування гетерогенних систем є непридатним. Найближчим за технічною суттю до пропонованої корисної моделі є диспергатор (UA № 4245 МПК (2009) В05В 3/02 опубл. 10.07.09. Бюл. № 13 2009 р.), що містить горизонтальний циліндричний корпус з отворами у вигляді відігнутих пелюсток в його стінці, встановлений з можливістю обертання навколо своєї осі, пристрій для введення розчину всередину зазначеного циліндра, а всередині циліндра встановлений нерухомий пружний елемент. Конструкція диспергатора дозволяє рівномірно розподіляти гетерогенну рідку систему. Але наявність пружного елемента в середині корпусу ускладнює конструкцію, створює додатковий опір (тертя пружного елемента і стінки корпусу), а при використанні висококонцентрованих суспензій призводить до виходу з ладу диспергатора через утворення щільного осаду. В основу корисної моделі поставлено задачу вдосконалити конструкцію диспергатора, яка б дозволила диспергувати тонкодисперсну систему та збільшити об'єм зони диспергування. Поставлена задача вирішується тим, що диспергатор являє собою циліндр з отворами в його стінці з можливістю обертання навколо горизонтальної осі, з отвором в бічній кришці для трубки живлення, згідно з корисною моделлю, новим є те, що на барабані додатково закріплені торовидні диски з бічними конічними поверхнями, проекції яких перекривають отвори на циліндрі, через які здійснюється диспергування. Коефіцієнт перфорації бічної поверхні циліндра складає: К пер  30 35 40 Fотв.  5% Fб де Fотв. - загальна площа отворів на циліндрі, Fб - бічна площа поверхні циліндра. Суть корисної моделі пояснюється кресленням, на якому зображено частковий повздовжній переріз диспергатора. Диспергатор (креслення) складається з горизонтального циліндричного корпусу з отворами 1, встановленого з можливістю обертання навколо своєї осі. З однієї сторони циліндр закритий кришкою 2 наглухо. З іншої сторони циліндр кришкою 3 з отвором для встановлення трубки живлення 4. На зовнішній частині циліндричного корпусу закріплено торовидні диски з бічними конічними поверхнями 5, які є другою стадією взаємодії рідкої фази при розпиленні. Кут нахилу бічних конічних поверхонь розпилюючих дисків в залежності від реологічних властивостей та масових витрат рідкої фази знаходяться в межах =35-90°. Кількість торовидних дисків визначається через питомі витрати рідини для одного диска і тому зумовлює збільшення зони диспергування в цілому. Співвідношення загальної ширини торовидних дисків розпилення до робочої довжини циліндру диспергатора повинно знаходитись в межах: li.  0,2...0,3 L де li. - загальна ширина дисків розпилення, L - робоча довжина циліндра. 45 50 Диспергатор працює наступним чином. Рідка гетерогенна система подається через трубку живлення 4 в середину циліндричного корпусу 1, який обертається навколо поздовжньої осі. Отвори в трубці живлення 4 розташовані в одній площині з отворами в барабані 1. Через ці отвори рідка фаза під дією відцентрових сил подається на бічні конічні поверхні торовидних дисків 5 і диспергується в навколишній простір. Збільшення числа торовидних дисків дозволяє збільшити об'єм зони диспергування та регулювати максимальний розмір крапель. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Диспергатор, що являє собою циліндричний корпус з отворами в його стінці, встановлений з можливістю обертання навколо горизонтальної осі та містить пристрій для введення робочого розчину всередину корпусу, який відрізняється тим, що над отворами в циліндричному корпусі 1 UA 72093 U 5 встановлені торовидні диски з бічними конічними поверхнями, які забезпечують рівномірне диспергування рідких гетерогенних систем. 2. Диспергатор за п. 1, який відрізняється тим, що кількість торовидних дисків та внутрішня геометрія циліндра може змінюватись в залежності від витрати рідкої фази. 3. Диспергатор за п. 1, який відрізняється тим, що кути нахилу конічних поверхонь торовидних дисків змінюються від 35° до 90° в залежності від реологічних властивостей рідкої фази, в якій потрібно розпилити робочий розчин. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
