Диспергатор
Номер патенту: 60168
Опубліковано: 10.06.2011
Автори: Донець Олег Євгенович, Малюга Андрій Сергійович, Степанюк Андрій Романович
Формула / Реферат
Диспергатор, який являє собою горизонтальний конічний корпус з отворами в його стінці, встановлений з можливістю обертання навколо повздовжньої осі, пристрій для введення розчину всередину зазначеного корпуса, який відрізняється тим, що корпус має два симетричних конічних елементи, з'єднані між собою циліндричною вставкою, а розміри, форма та місце розташування отворів в корпусі та кут конусів забезпечують рівномірність подачі рідини вздовж конуса.
Текст

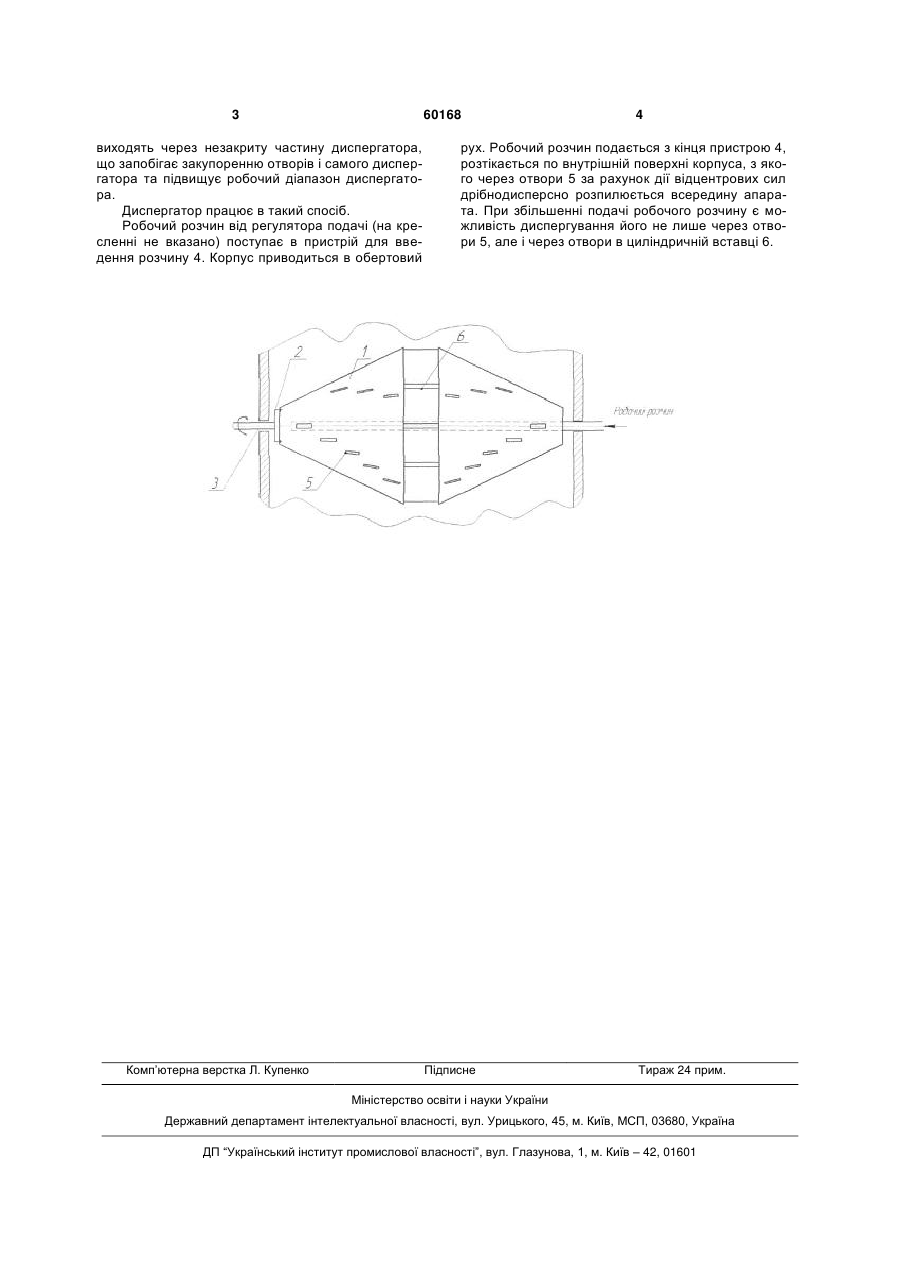

Диспергатор, який являє собою горизонтальний конічний корпус з отворами в його стінці, встановлений з можливістю обертання навколо повздовжньої осі, пристрій для введення розчину всередину зазначеного корпуса, який відрізняється тим, що корпус має два симетричних конічних елементи, з'єднані між собою циліндричною вставкою, а розміри, форма та місце розташування отворів в корпусі та кут конусів забезпечують рівномірність подачі рідини вздовж конуса. UA (21) u201014450 (22) 02.12.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) СТЕПАНЮК АНДРІЙ РОМАНОВИЧ, АНДРІЙ СЕРГІЙОВИЧ, ДОНЕЦЬ ОЛЕГ ВИЧ (73) СТЕПАНЮК АНДРІЙ РОМАНОВИЧ, АНДРІЙ СЕРГІЙОВИЧ, ДОНЕЦЬ ОЛЕГ ВИЧ 2 (19) 1 3 60168 виходять через незакриту частину диспергатора, що запобігає закупоренню отворів і самого диспергатора та підвищує робочий діапазон диспергатора. Диспергатор працює в такий спосіб. Робочий розчин від регулятора подачі (на кресленні не вказано) поступає в пристрій для введення розчину 4. Корпус приводиться в обертовий Комп’ютерна верстка Л. Купенко 4 рух. Робочий розчин подається з кінця пристрою 4, розтікається по внутрішній поверхні корпуса, з якого через отвори 5 за рахунок дії відцентрових сил дрібнодисперсно розпилюється всередину апарата. При збільшенні подачі робочого розчину є можливість диспергування його не лише через отвори 5, але і через отвори в циліндричній вставці 6. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDisperser
Автори англійськоюStepaniuk Andrii Romanovych, Maliuha Andrii Serhiiovych, Donets Oleh Yevhenovych
Назва патенту російськоюДиспергатор
Автори російськоюСтепанюк Андрей Романович, Малюга Андрей Сергеевич, Донец Олег Евгеньевич
МПК / Мітки
МПК: B05B 3/02
Мітки: диспергатор
