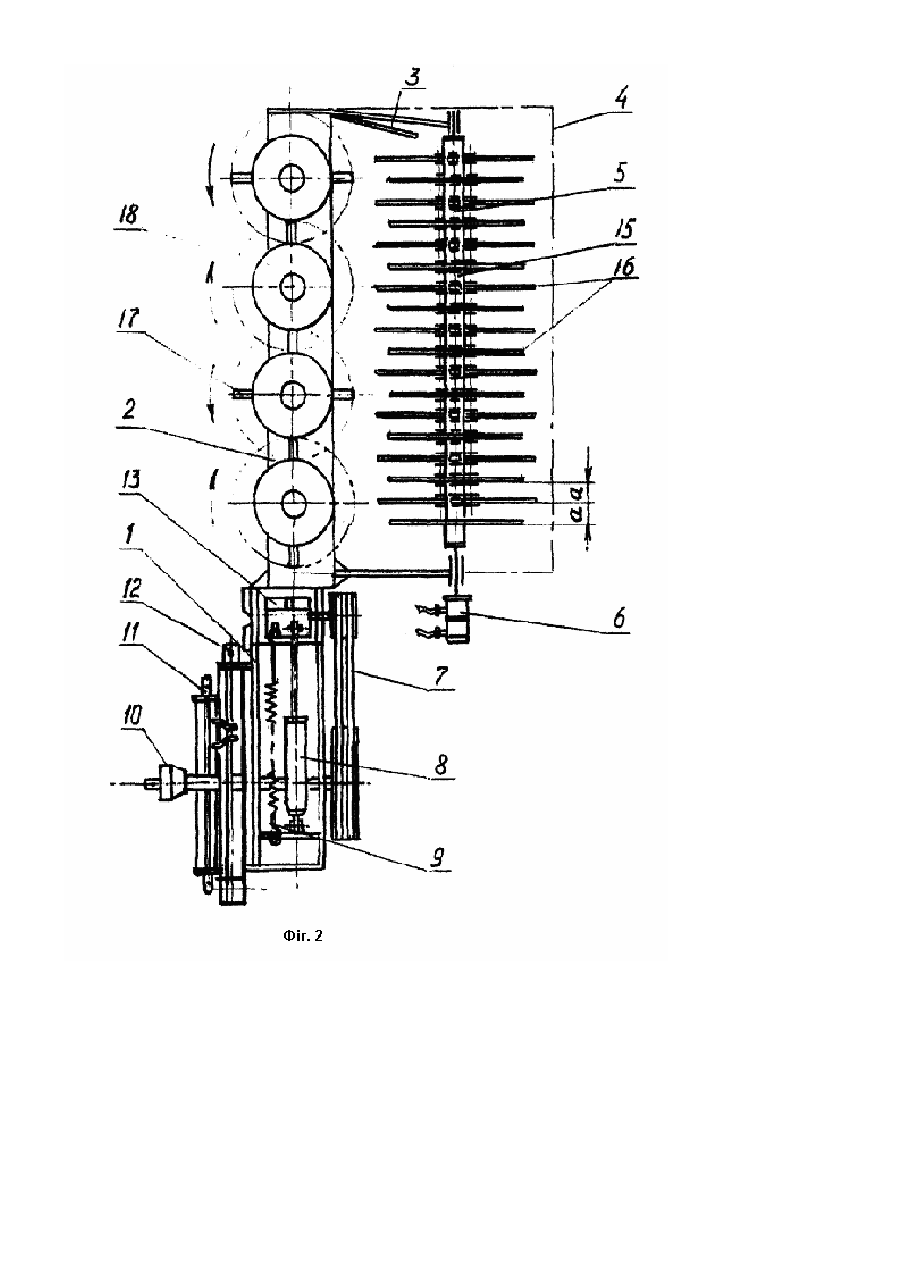

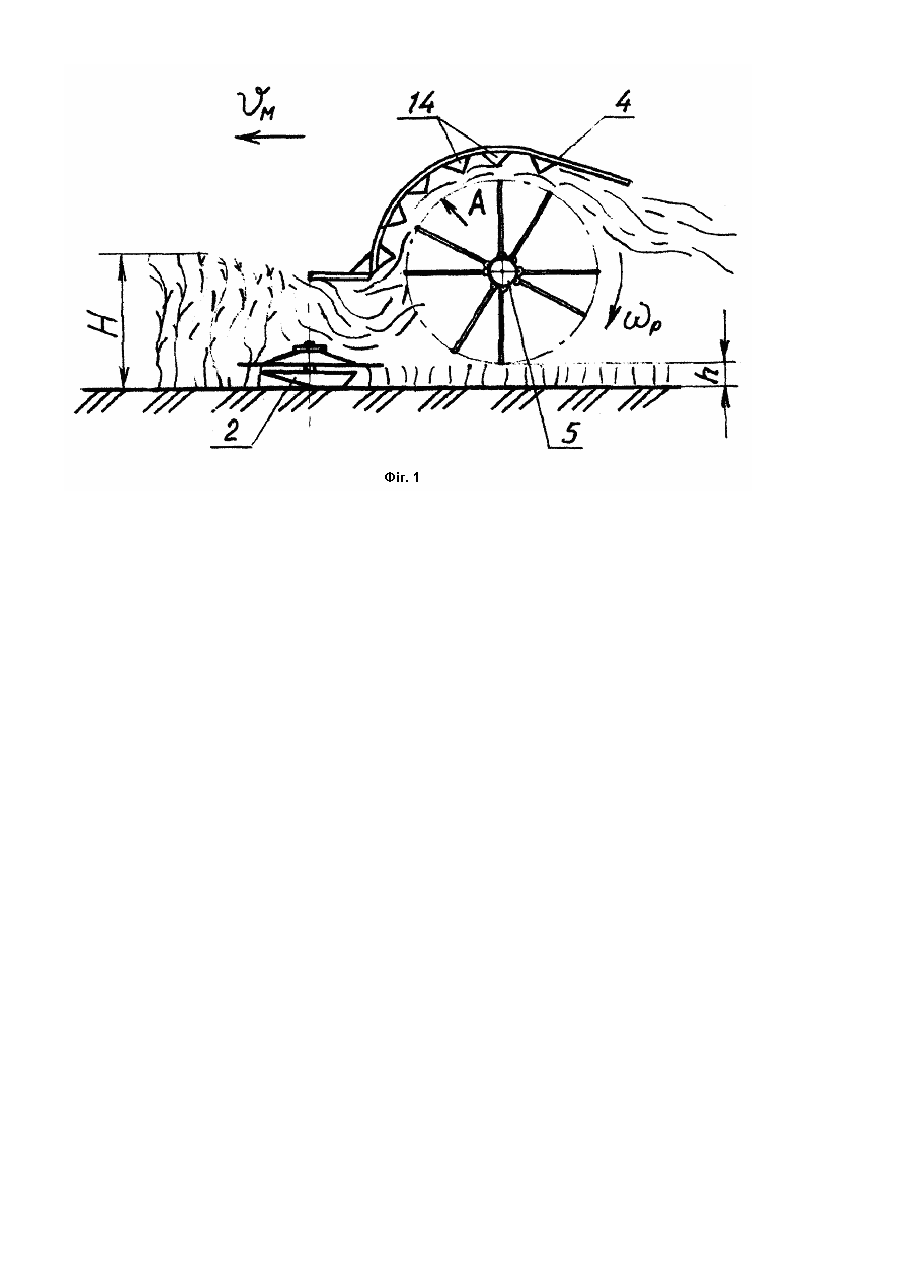

Валкова косарка

Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до машин для скошування високоврожайних багаторічних та посіяних трав, бур'янів на полях не засмічених камінням. Відома ротаційна косарка ( Пат. України № 44681 „А", кл. А 01 D 34/64, від 15.02.2002 р , бюл. № 2), яка містить раму з поворотним кронштейном, що з'єднаний шарнірно з ротаційним різальним апаратом, на рамі якого знаходиться механізм передачі роторам. При переміщенні косарки вперед, скошена трава підбирається роторами, що обертаються, і виноситься із смуги зрізування, стелячись позаду косарки у валок. Недоліком такої конструкції косарки є те, що при високій щільності стеблестою скошена трава у валку погано просихає, і терміни збирання урожаю збільшуються, а також необхідно застосовувати додатково машини для ворошіння валків. Відома конструкція косарки - плющилки (Особов В.И., Васильєв Г.К., Сеноуборочные машины и комплексы. М. Машиностроение, 1983), що містить раму, на якій розміщені ротаційні різальні апарати і горизонтально обертовий барабан із шарнірно підвішеними билами, які знімають скошену масу з різальних апаратів, частково перебивають стебла та відкидають їх у валок. Недоліком вказаної конструкції є те, що при скошуванні високостеблевих трав на горизонтально - обертовому барабані проходить намотування скошеної маси і забивання робочих органів і плющаться тільки рослини, які проходять по центру косарки. В основу винаходу поставлена задача удосконалення валкової косарки та покращення технологічного процесу обробітку скошеної маси за рахунок розміщення на загальній рамі машини ротора з шарнірне закріпленими на ньому билами і направляючого кожуха, що охоплює частину ротора на встановленій відстані. Поставлена задача досягається тим. що валкова косарка, яка містить раму з поворотним кронштейном, який шарнірне з'єднаний з ротаційним різальним апаратом, на рамі якого розміщений конічний редуктор і клинопасова передача, відповідно до заявленого винаходу у задній частині по ширині захвату машини паралельно до рами ротаційного апарату змонтований ротор з шарнірне закріпленими на ньому билами і направляючий кожух, причому привод ротора здійснюється через гідромотор від гідросистеми трактора. Суттєві ознаки винаходу, що викладені у формулі винаходу направлені на забезпечення роботи валкової косарки при високій щільності стеблистою, а також зменшення трудомісткості технологічного процесу скошування трав з одночасним ворошінням та створенням сприятливих умов для просушування скошеної маси. Суть винаходу пояснюється кресленнями, де на фіг.1 зображено технологічну схему роботи косарки у вертикальній площині паралельно до напрямку руху машини; на фіг.2 - вигляд зверху без направляючого кожуха; на фіг.3 - схема розміщення зубів на внутрішній поверхні направляючого кожуха (вид А). Косарка складається із рами з поворотним кронштейном 1 (фіг.2), ротаційного різального апарату 2, роздільника польового 3, направляючого кожуха 4, ротор 5, гідромотора 6, клинопасової передачі 7, гідро циліндра для підйому різального апарата 8, механізму урівноваження 9, вала карданного 10, вала підвісу 11, тягового запобіжника 12, конічного редуктора 13, зубів 14 (фіг.1). Направляючий кожух 4 виконаний у вигляді зварної конструкції, у якій із внутрішньої напівкруглої сторони закріплені зуби 14 (фіг.3) для руйнування стеблової маси , що проходить у проміжках між ними (відстані: а = в, фіг.2). Ротор 5, що закріплений до рами різального апарата складається із трубчастого вала 15 і шарнірне закріплених на ньому бил 16 , причому кронштейни на валу у сусідніх площинах обертання зміщені на 30° по осях кріплення бил. Працює косарка наступним чином. При переміщенні машини вздовж нескошеного поля, ножі 17 , які шарнірне закріплені на роторах різального апарату 18 , що попарно обертаються назустріч один одному , скошують траву за принципом безпідпорного зрізу рослини. Скошена трава підбирається билами 16 ротора і спрямовується у внутрішню поверхню напрямного кожуха 4 , де проходить через зазор між зубами 14 та билами 15 і стебла рослин руйнуються , після чого у зворушеному вигляді падають на скошене поле. Польовий роздільник 3, який встановлено під кутом відносно напрямку руху агрегату , зміщує частину скошеної маси до середини різального апарату, залишаючи чисту смугу для проходження правих коліс трактора під час наступного заїзду. Висота заїзду h стеблестою регулюється за допомогою башмаків 19 , що встановлені на рамі різального апарату 2. Привод різального апарату 2 здійснюється через клинопасову передачу 7 та конічний редуктор 13 від ВВП трактора. Привод ротора 5 здійснюється через гідромотор 6 , що встановлений на валу ротора 15 , від гідросистеми трактора. Запропонована конструкція валкової косарки дозволить скоротити терміни збирання урожаю трав за рахунок швидкого просушування зруйнованих стебел рослини , а також зменшити кількість сінозбиральної техніки , що застосовується при повному комплексі робіт.
