Дерматом з прозорою рельєфною обмежуючою пластиною для зрізування квазітонкого аутодермотрансплантата

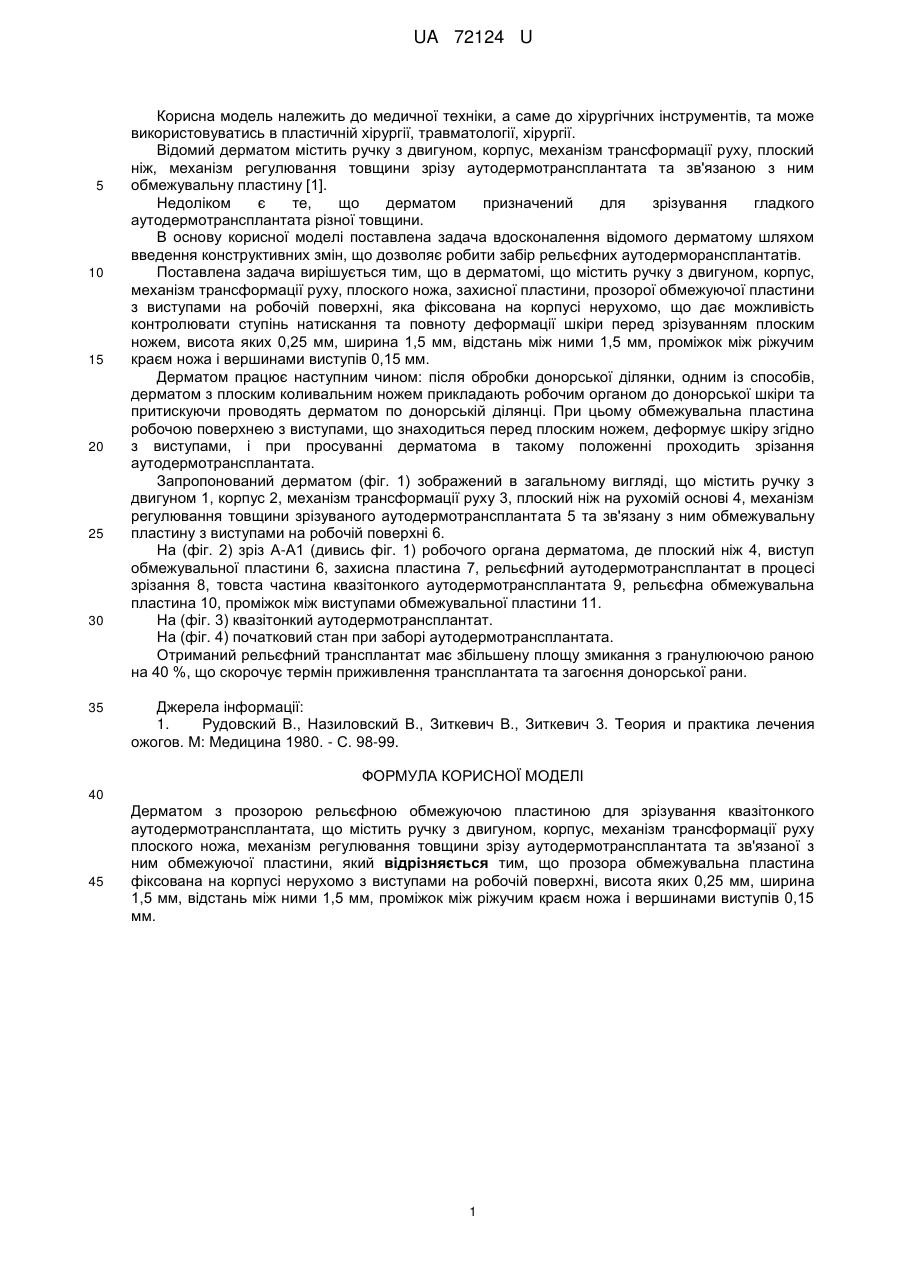

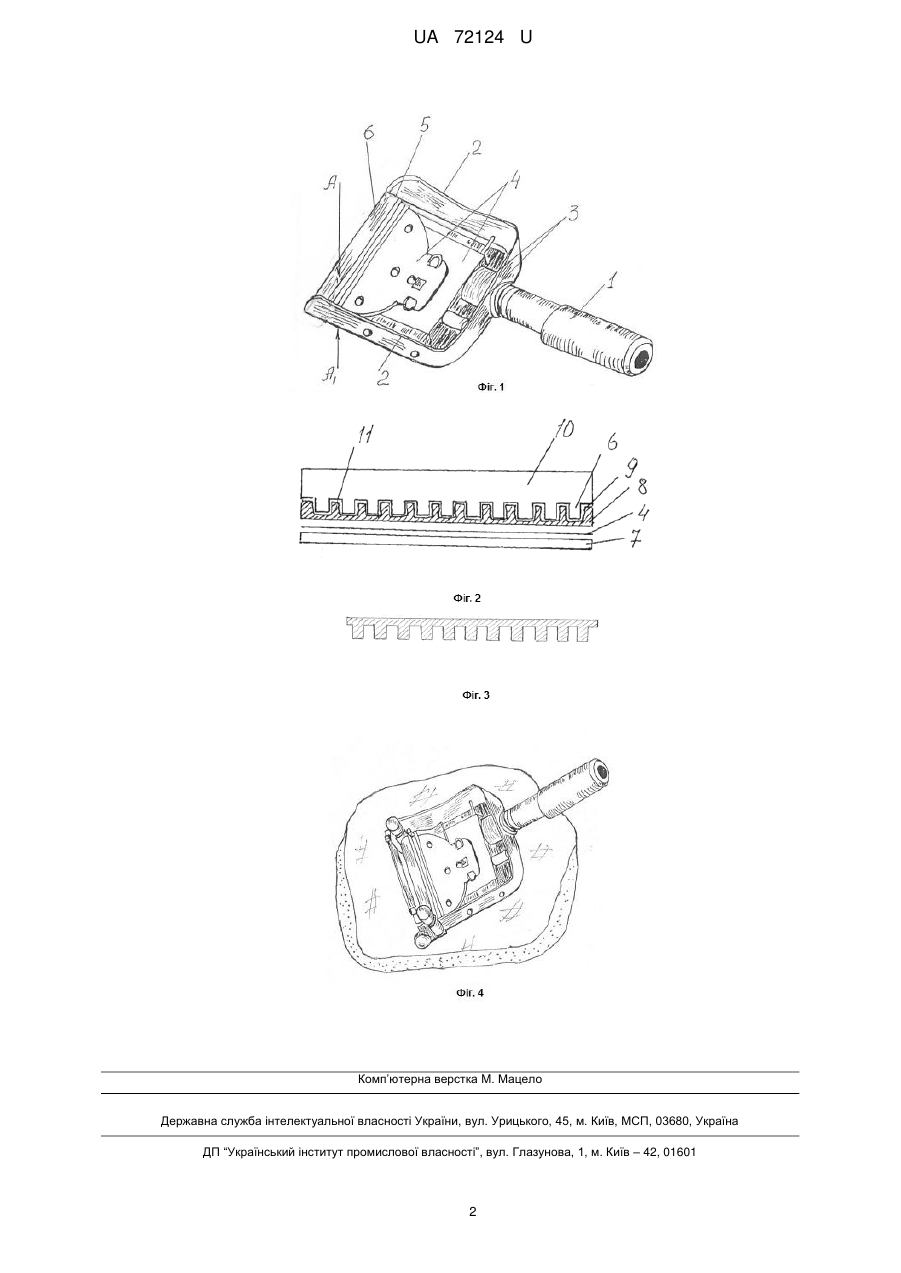

Реферат: Дерматом з прозорою рельєфною обмежуючою пластиною для зрізування квазітонкого аутодермотрансплантата містить ручку з двигуном, корпус, механізм трансформації руху плоского ножа, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини. Прозора обмежувальна пластина фіксована на корпусі нерухомо з виступами на робочій поверхні, висота яких 0,25 мм, ширина 1,5 мм, відстань між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм. UA 72124 U (54) ДЕРМАТОМ З ПРОЗОРОЮ РЕЛЬЄФНОЮ ОБМЕЖУЮЧОЮ ПЛАСТИНОЮ ДЛЯ ЗРІЗУВАННЯ КВАЗІТОНКОГО АУТОДЕРМОТРАНСПЛАНТАТА UA 72124 U UA 72124 U 5 10 15 20 25 30 35 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить ручку з двигуном, корпус, механізм трансформації руху, плоский ніж, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаною з ним обмежувальну пластину [1]. Недоліком є те, що дерматом призначений для зрізування гладкого аутодермотрансплантата різної товщини. В основу корисної моделі поставлена задача вдосконалення відомого дерматому шляхом введення конструктивних змін, що дозволяє робити забір рельєфних аутодерморансплантатів. Поставлена задача вирішується тим, що в дерматомі, що містить ручку з двигуном, корпус, механізм трансформації руху, плоского ножа, захисної пластини, прозорої обмежуючої пластини з виступами на робочій поверхні, яка фіксована на корпусі нерухомо, що дає можливість контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням плоским ножем, висота яких 0,25 мм, ширина 1,5 мм, відстань між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм. Дерматом працює наступним чином: після обробки донорської ділянки, одним із способів, дерматом з плоским коливальним ножем прикладають робочим органом до донорської шкіри та притискуючи проводять дерматом по донорській ділянці. При цьому обмежувальна пластина робочою поверхнею з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно з виступами, і при просуванні дерматома в такому положенні проходить зрізання аутодермотрансплантата. Запропонований дерматом (фіг. 1) зображений в загальному вигляді, що містить ручку з двигуном 1, корпус 2, механізм трансформації руху 3, плоский ніж на рухомій основі 4, механізм регулювання товщини зрізуваного аутодермотрансплантата 5 та зв'язану з ним обмежувальну пластину з виступами на робочій поверхні 6. На (фіг. 2) зріз А-А1 (дивись фіг. 1) робочого органа дерматома, де плоский ніж 4, виступ обмежувальної пластини 6, захисна пластина 7, рельєфний аутодермотрансплантат в процесі зрізання 8, товста частина квазітонкого аутодермотрансплантата 9, рельєфна обмежувальна пластина 10, проміжок між виступами обмежувальної пластини 11. На (фіг. 3) квазітонкий аутодермотрансплантат. На (фіг. 4) початковий стан при заборі аутодермотрансплантата. Отриманий рельєфний трансплантат має збільшену площу змикання з гранулюючою раною на 40 %, що скорочує термін приживлення трансплантата та загоєння донорської рани. Джерела інформації: 1. Рудовский В., Назиловский В., Зиткевич В., Зиткевич 3. Теория и практика лечения ожогов. М: Медицина 1980. - С. 98-99. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Дерматом з прозорою рельєфною обмежуючою пластиною для зрізування квазітонкого аутодермотрансплантата, що містить ручку з двигуном, корпус, механізм трансформації руху плоского ножа, механізм регулювання товщини зрізу аутодермотрансплантата та зв'язаної з ним обмежуючої пластини, який відрізняється тим, що прозора обмежувальна пластина фіксована на корпусі нерухомо з виступами на робочій поверхні, висота яких 0,25 мм, ширина 1,5 мм, відстань між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм. 1 UA 72124 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
