Дерматом для зрізування різних рельєфних аутодермотрансплантатів з прозорими обмежуючими насадками

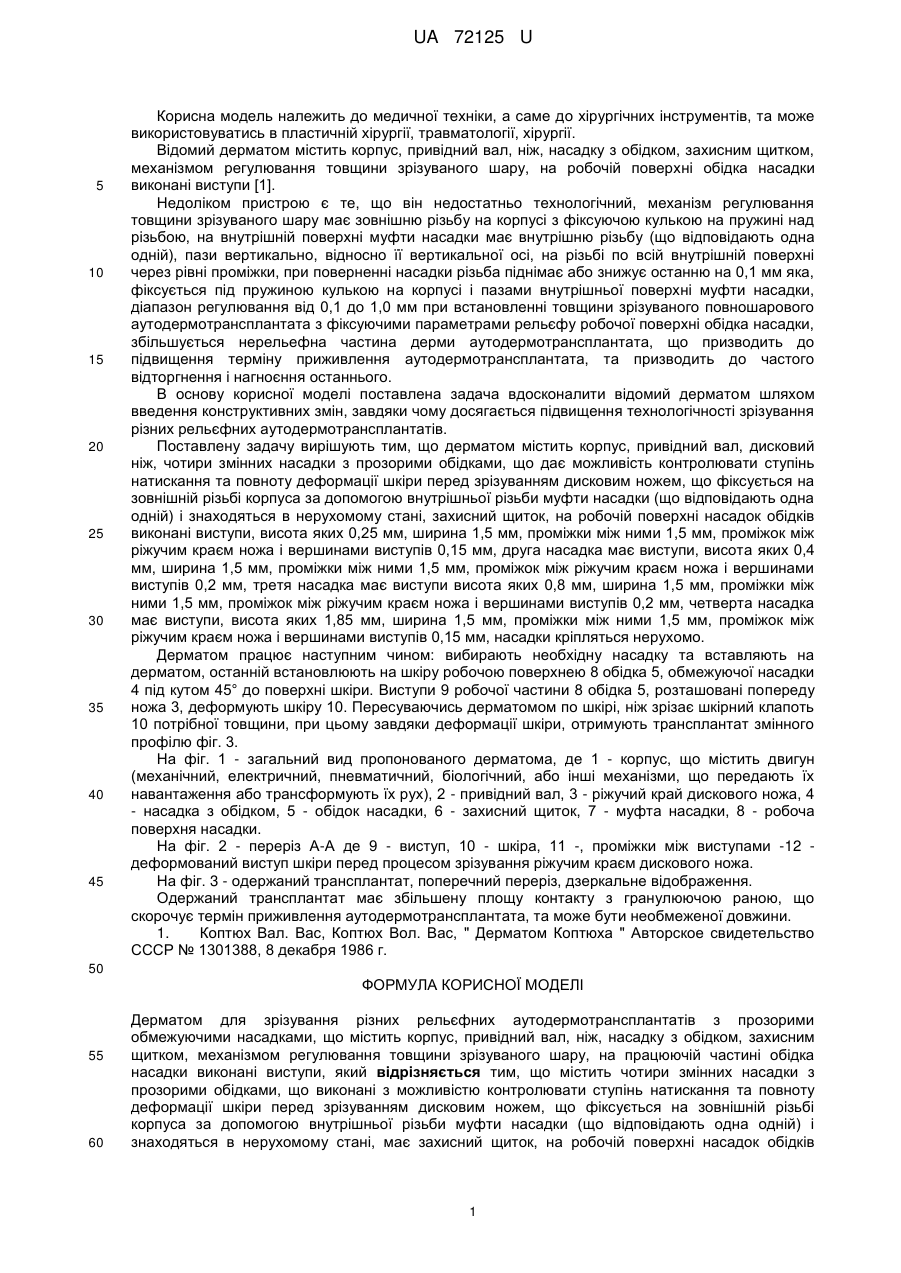

Реферат: Дерматом для зрізування різних рельєфних аутодермотрансплантатів з прозорими обмежуючими насадками містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на працюючій частині обідка насадки виконані виступи. Дерматом містить чотири змінних насадки з прозорими обідками, дисковий ніж, що фіксується на зовнішній різьбі корпуса за допомогою внутрішньої різьби муфти насадки (що відповідають одна одній) і знаходяться в нерухомому стані, має захисний щиток, на робочій поверхні насадок обідків виконані виступи. Насадки кріпляться нерухомо. UA 72125 U (12) UA 72125 U UA 72125 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на робочій поверхні обідка насадки виконані виступи [1]. Недоліком пристрою є те, що він недостатньо технологічний, механізм регулювання товщини зрізуваного шару має зовнішню різьбу на корпусі з фіксуючою кулькою на пружині над різьбою, на внутрішній поверхні муфти насадки має внутрішню різьбу (що відповідають одна одній), пази вертикально, відносно її вертикальної осі, на різьбі по всій внутрішній поверхні через рівні проміжки, при поверненні насадки різьба піднімає або знижує останню на 0,1 мм яка, фіксується під пружиною кулькою на корпусі і пазами внутрішньої поверхні муфти насадки, діапазон регулювання від 0,1 до 1,0 мм при встановленні товщини зрізуваного повношарового аутодермотрансплантата з фіксуючими параметрами рельєфу робочої поверхні обідка насадки, збільшується нерельефна частина дерми аутодермотрансплантата, що призводить до підвищення терміну приживлення аутодермотрансплантата, та призводить до частого відторгнення і нагноєння останнього. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін, завдяки чому досягається підвищення технологічності зрізування різних рельєфних аутодермотрансплантатів. Поставлену задачу вирішують тим, що дерматом містить корпус, привідний вал, дисковий ніж, чотири змінних насадки з прозорими обідками, що дає можливість контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, що фіксується на зовнішній різьбі корпуса за допомогою внутрішньої різьби муфти насадки (що відповідають одна одній) і знаходяться в нерухомому стані, захисний щиток, на робочій поверхні насадок обідків виконані виступи, висота яких 0,25 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм, друга насадка має виступи, висота яких 0,4 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, третя насадка має виступи висота яких 0,8 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, четверта насадка має виступи, висота яких 1,85 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм, насадки кріпляться нерухомо. Дерматом працює наступним чином: вибирають необхідну насадку та вставляють на дерматом, останній встановлюють на шкіру робочою поверхнею 8 обідка 5, обмежуючої насадки 4 під кутом 45° до поверхні шкіри. Виступи 9 робочої частини 8 обідка 5, розташовані попереду ножа 3, деформують шкіру 10. Пересуваючись дерматомом по шкірі, ніж зрізає шкірний клапоть 10 потрібної товщини, при цьому завдяки деформації шкіри, отримують трансплантат змінного профілю фіг. 3. На фіг. 1 - загальний вид пропонованого дерматома, де 1 - корпус, що містить двигун (механічний, електричний, пневматичний, біологічний, або інші механізми, що передають їх навантаження або трансформують їх рух), 2 - привідний вал, 3 - ріжучий край дискового ножа, 4 - насадка з обідком, 5 - обідок насадки, 6 - захисний щиток, 7 - муфта насадки, 8 - робоча поверхня насадки. На фіг. 2 - переріз А-А де 9 - виступ, 10 - шкіра, 11 -, проміжки між виступами -12 деформований виступ шкіри перед процесом зрізування ріжучим краєм дискового ножа. На фіг. 3 - одержаний трансплантат, поперечний переріз, дзеркальне відображення. Одержаний трансплантат має збільшену площу контакту з гранулюючою раною, що скорочує термін приживлення аутодермотрансплантата, та може бути необмеженої довжини. 1. Коптюх Вал. Вас, Коптюх Вол. Вас, " Дерматом Коптюха " Авторское свидетельство СССР № 1301388, 8 декабря 1986 г. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Дерматом для зрізування різних рельєфних аутодермотрансплантатів з прозорими обмежуючими насадками, що містить корпус, привідний вал, ніж, насадку з обідком, захисним щитком, механізмом регулювання товщини зрізуваного шару, на працюючій частині обідка насадки виконані виступи, який відрізняється тим, що містить чотири змінних насадки з прозорими обідками, що виконані з можливістю контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, що фіксується на зовнішній різьбі корпуса за допомогою внутрішньої різьби муфти насадки (що відповідають одна одній) і знаходяться в нерухомому стані, має захисний щиток, на робочій поверхні насадок обідків 1 UA 72125 U 5 виконані виступи, висота яких 0,25 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм, друга насадка має виступи, висота яких 0,4 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, третя насадка має виступи, висота яких 0,8 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, четверта насадка має виступи, висота яких 1,85 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,15 мм, насадки кріпляться нерухомо. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
