Дерматом з особливою прозорою насадкою

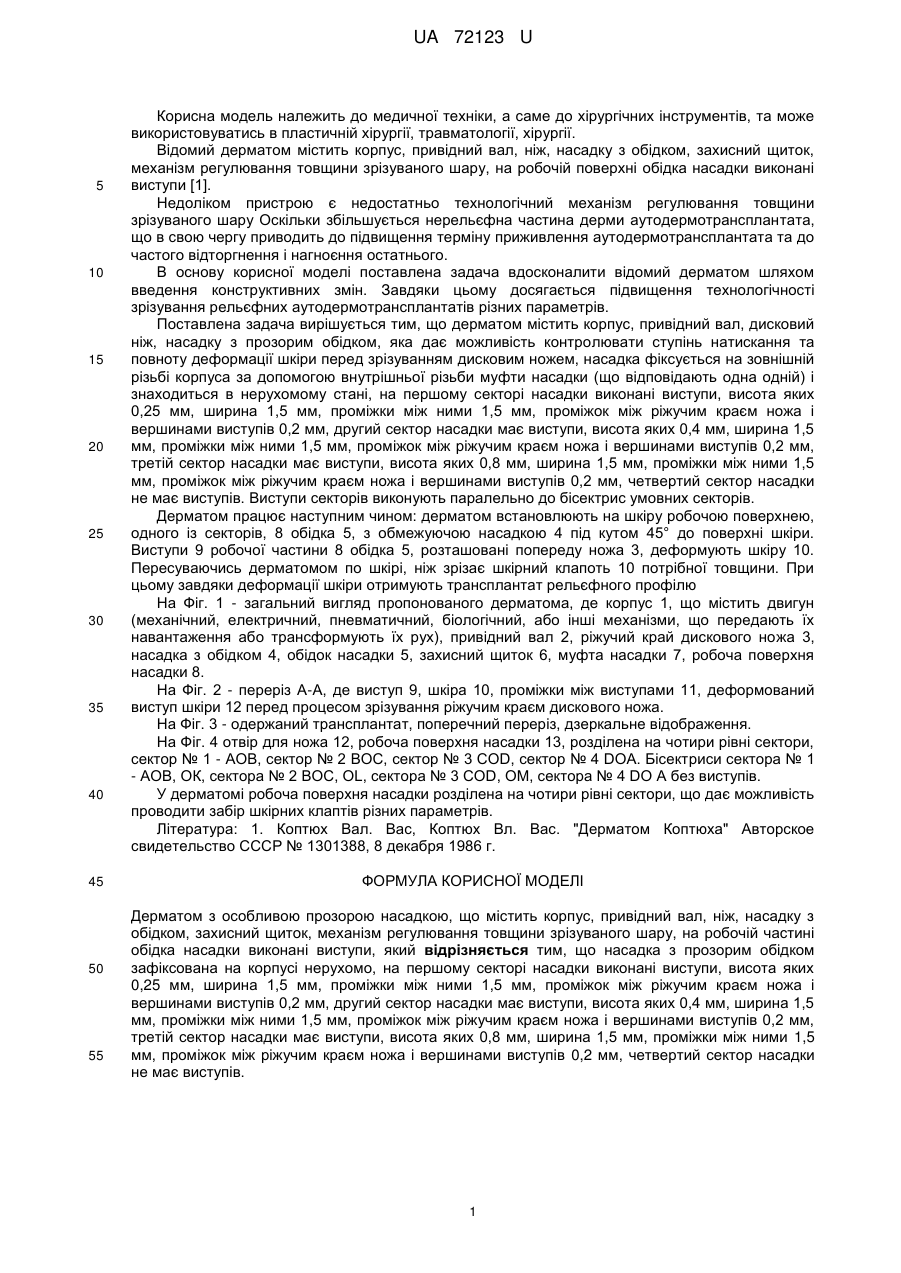

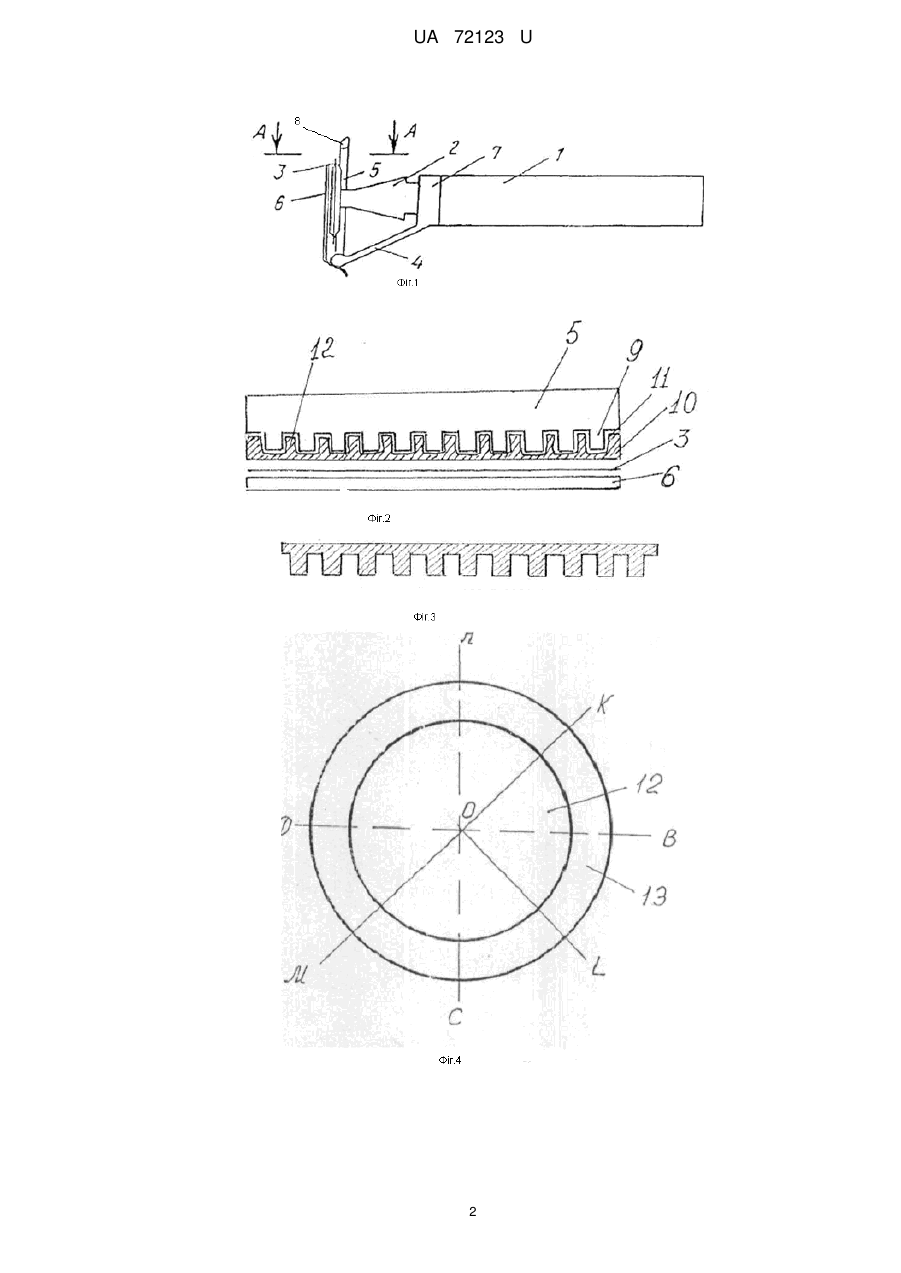

Реферат: UA 72123 U UA 72123 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом містить корпус, привідний вал, ніж, насадку з обідком, захисний щиток, механізм регулювання товщини зрізуваного шару, на робочій поверхні обідка насадки виконані виступи [1]. Недоліком пристрою є недостатньо технологічний механізм регулювання товщини зрізуваного шару Оскільки збільшується нерельєфна частина дерми аутодермотрансплантата, що в свою чергу приводить до підвищення терміну приживлення аутодермотрансплантата та до частого відторгнення і нагноєння остатнього. В основу корисної моделі поставлена задача вдосконалити відомий дерматом шляхом введення конструктивних змін. Завдяки цьому досягається підвищення технологічності зрізування рельєфних аутодермотрансплантатів різних параметрів. Поставлена задача вирішується тим, що дерматом містить корпус, привідний вал, дисковий ніж, насадку з прозорим обідком, яка дає можливість контролювати ступінь натискання та повноту деформації шкіри перед зрізуванням дисковим ножем, насадка фіксується на зовнішній різьбі корпуса за допомогою внутрішньої різьби муфти насадки (що відповідають одна одній) і знаходиться в нерухомому стані, на першому секторі насадки виконані виступи, висота яких 0,25 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, другий сектор насадки має виступи, висота яких 0,4 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, третій сектор насадки має виступи, висота яких 0,8 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, четвертий сектор насадки не має виступів. Виступи секторів виконують паралельно до бісектрис умовних секторів. Дерматом працює наступним чином: дерматом встановлюють на шкіру робочою поверхнею, одного із секторів, 8 обідка 5, з обмежуючою насадкою 4 під кутом 45° до поверхні шкіри. Виступи 9 робочої частини 8 обідка 5, розташовані попереду ножа 3, деформують шкіру 10. Пересуваючись дерматомом по шкірі, ніж зрізає шкірний клапоть 10 потрібної товщини. При цьому завдяки деформації шкіри отримують трансплантат рельєфного профілю На Фіг. 1 - загальний вигляд пропонованого дерматома, де корпус 1, що містить двигун (механічний, електричний, пневматичний, біологічний, або інші механізми, що передають їх навантаження або трансформують їх рух), привідний вал 2, ріжучий край дискового ножа 3, насадка з обідком 4, обідок насадки 5, захисний щиток 6, муфта насадки 7, робоча поверхня насадки 8. На Фіг. 2 - переріз А-А, де виступ 9, шкіра 10, проміжки між виступами 11, деформований виступ шкіри 12 перед процесом зрізування ріжучим краєм дискового ножа. На Фіг. 3 - одержаний трансплантат, поперечний переріз, дзеркальне відображення. На Фіг. 4 отвір для ножа 12, робоча поверхня насадки 13, розділена на чотири рівні сектори, сектор № 1 - АОВ, сектор № 2 ВОС, сектор № 3 COD, сектор № 4 DOA. Бісектриси сектора № 1 - АОВ, ОК, сектора № 2 ВОС, OL, сектора № 3 COD, ОМ, сектора № 4 DO А без виступів. У дерматомі робоча поверхня насадки розділена на чотири рівні сектори, що дає можливість проводити забір шкірних клаптів різних параметрів. Література: 1. Коптюх Вал. Вас, Коптюх Вл. Вас. "Дерматом Коптюха" Авторское свидетельство СССР № 1301388, 8 декабря 1986 г. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом з особливою прозорою насадкою, що містить корпус, привідний вал, ніж, насадку з обідком, захисний щиток, механізм регулювання товщини зрізуваного шару, на робочій частині обідка насадки виконані виступи, який відрізняється тим, що насадка з прозорим обідком зафіксована на корпусі нерухомо, на першому секторі насадки виконані виступи, висота яких 0,25 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, другий сектор насадки має виступи, висота яких 0,4 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, третій сектор насадки має виступи, висота яких 0,8 мм, ширина 1,5 мм, проміжки між ними 1,5 мм, проміжок між ріжучим краєм ножа і вершинами виступів 0,2 мм, четвертий сектор насадки не має виступів. 1 UA 72123 U 2 UA 72123 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
